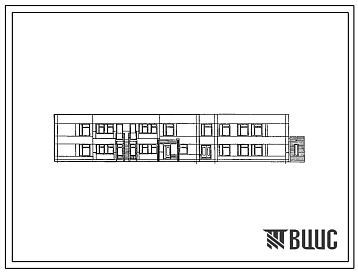

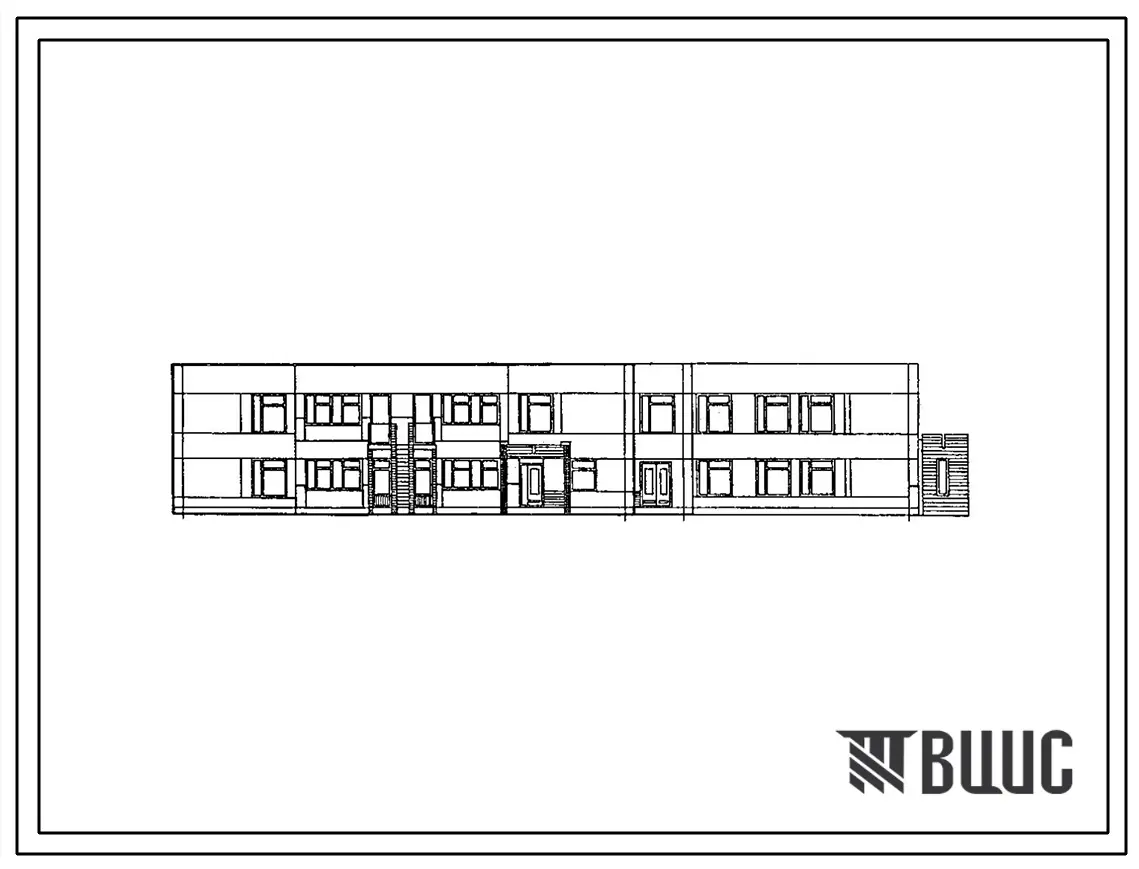

Типовой проект 212-1-334.85 Детские ясли – сад на 190 мест. Здание двухэтажное. Конструкции серии 1.020-1/83. стены из однослойных керамзитобетонных панелей. Объем 6224м?

Общие данные

Номер проекта

212-1-334.85

Наименование проекта

Детские ясли – сад на 190 мест. Здание двухэтажное. Конструкции серии 1.020-1/83. стены из однослойных керамзитобетонных панелей. Объем 6224м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

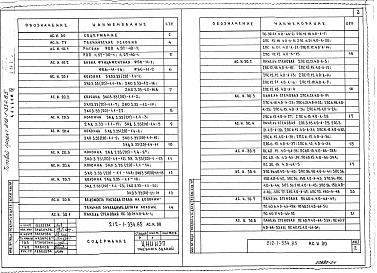

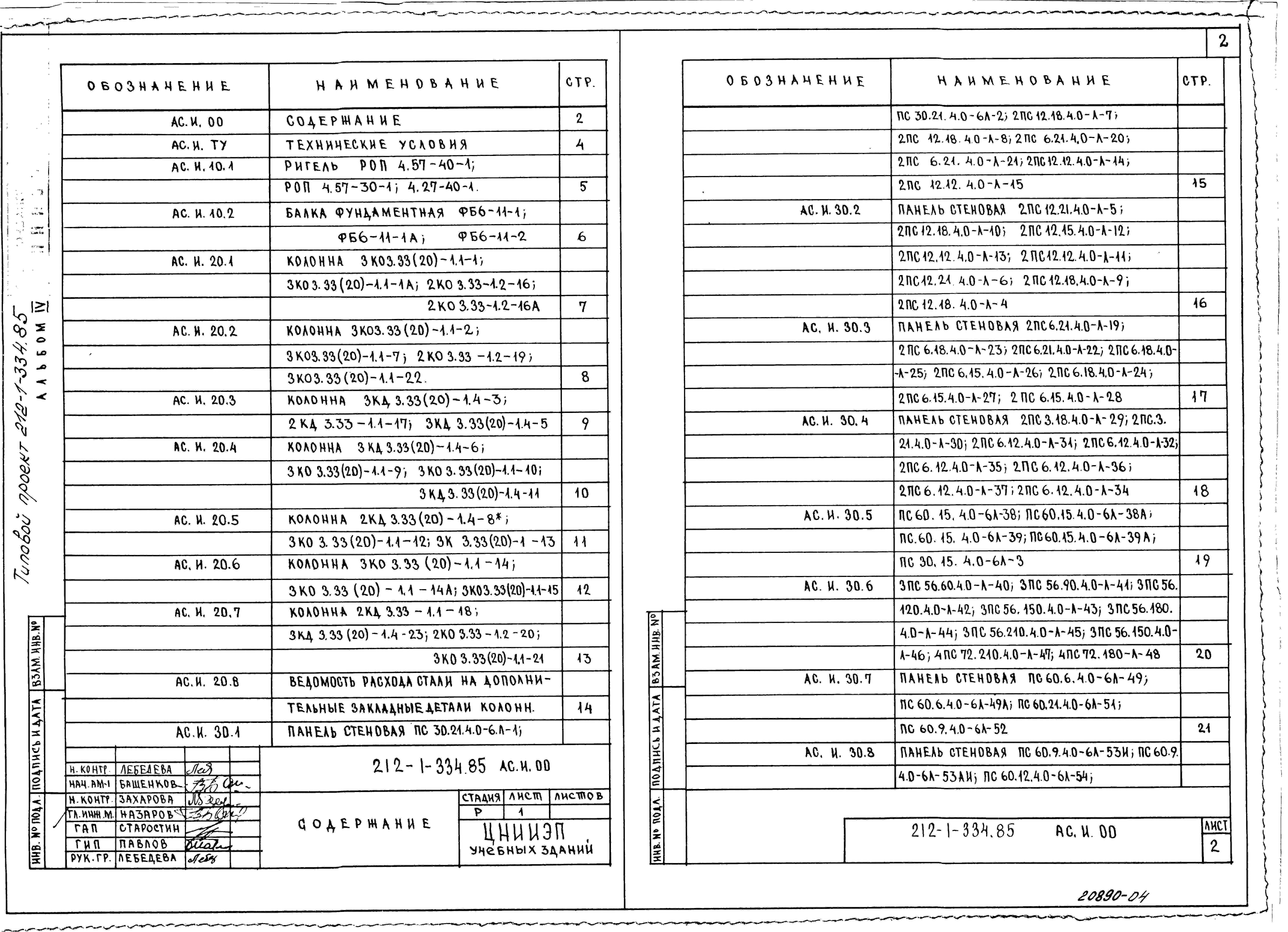

Состав проекта
Номер альбома
Наименование
Состав альбома

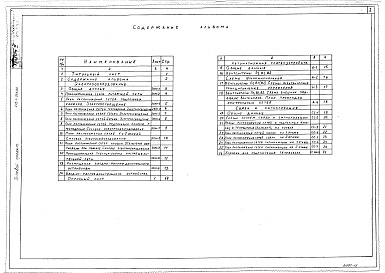

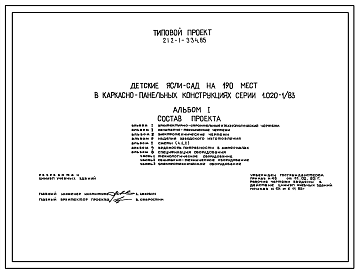

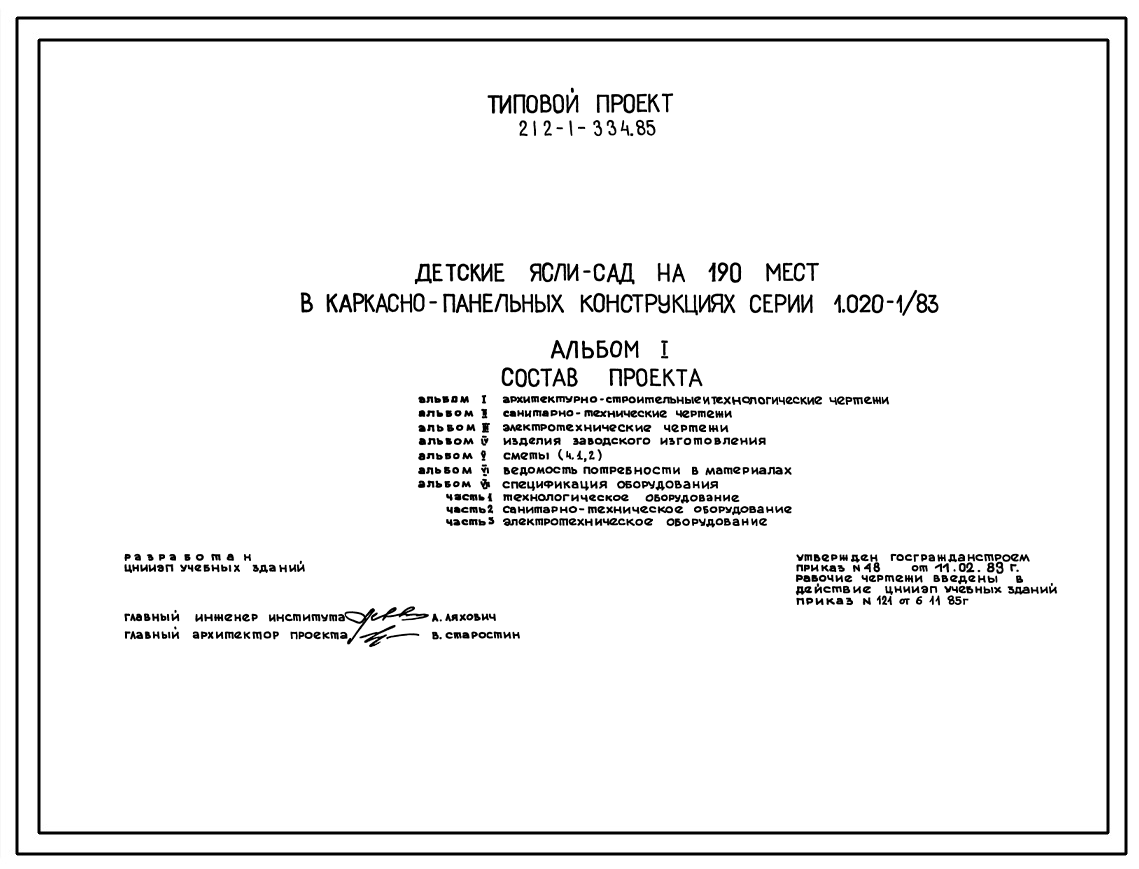

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

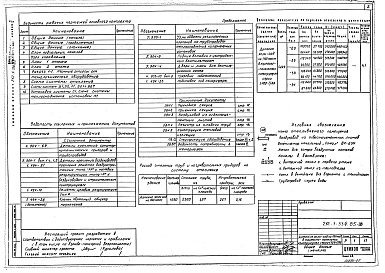

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

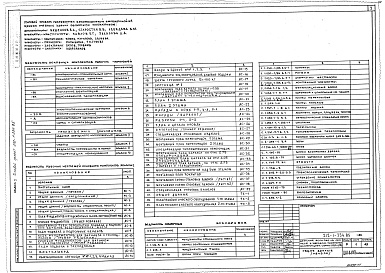

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

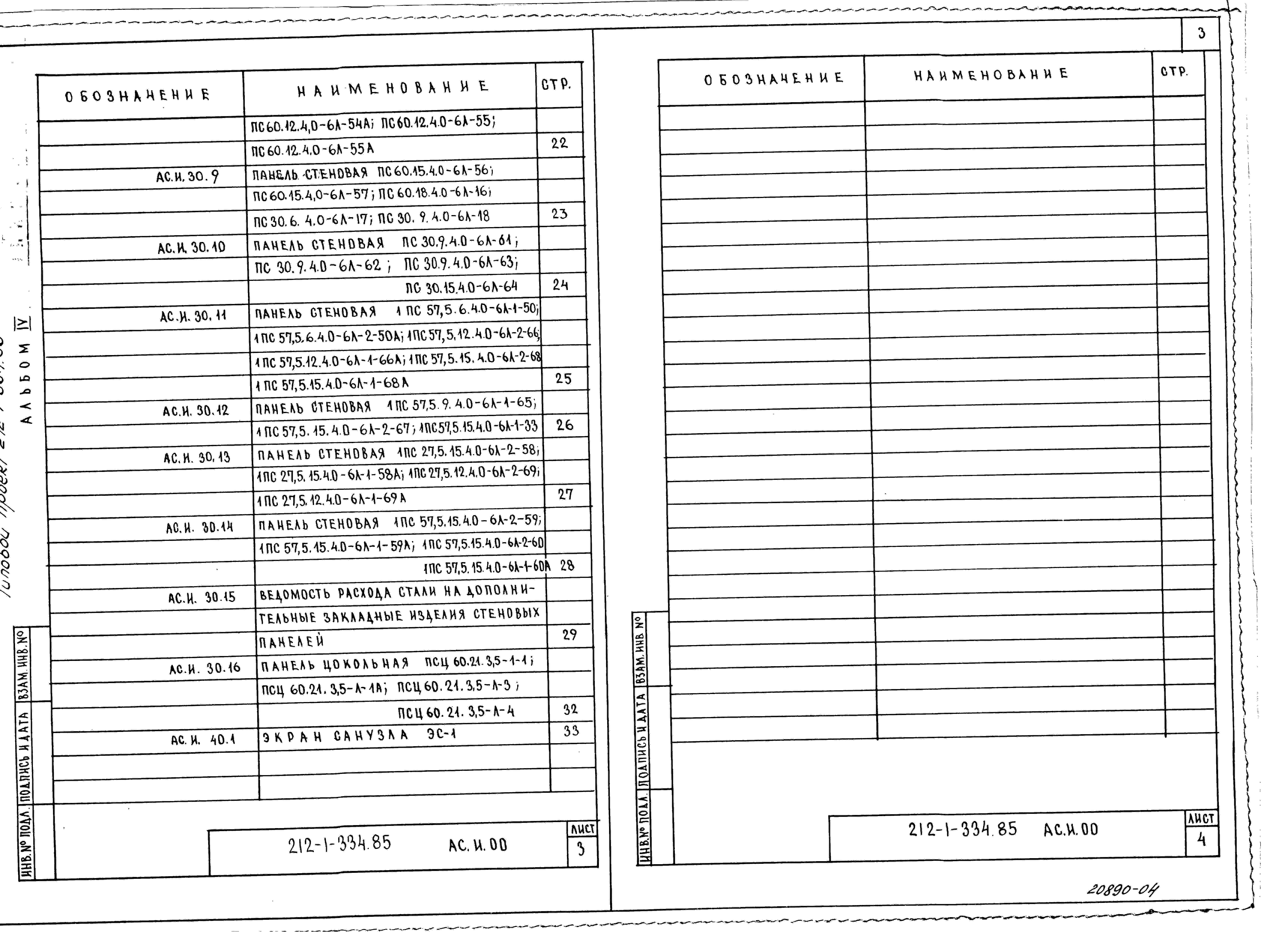

Альбом 4
Изделия заводского изготовления
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

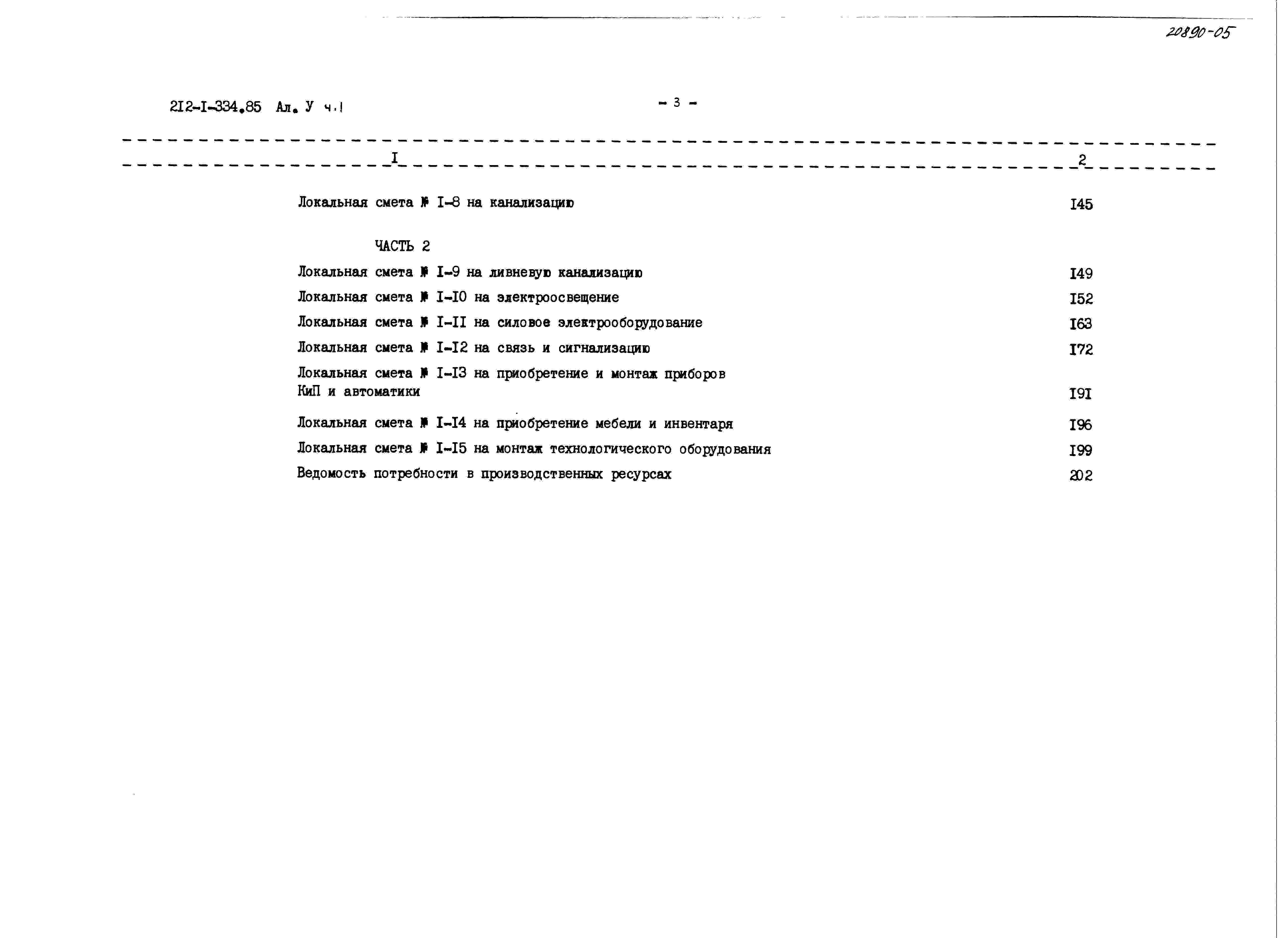

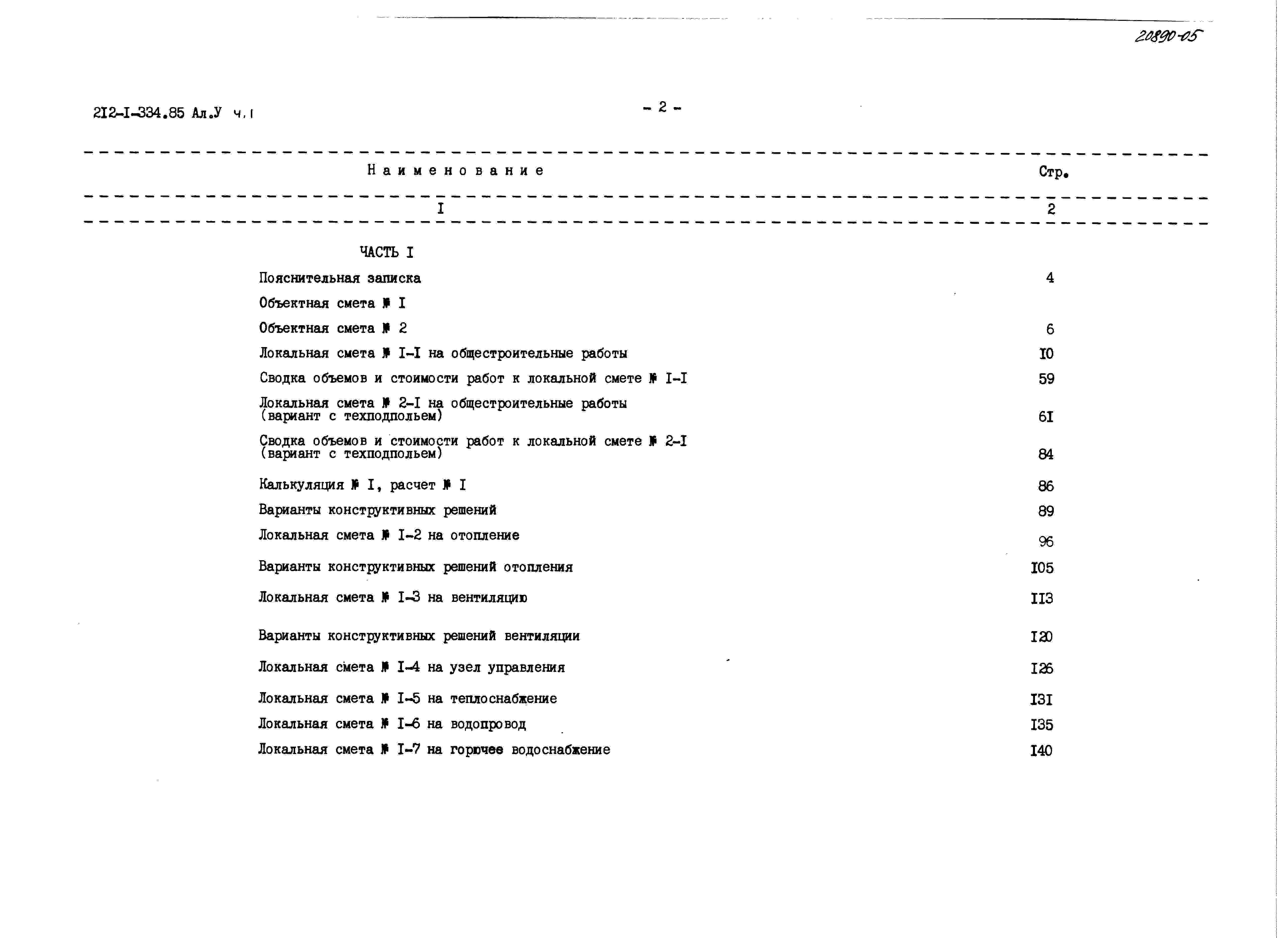

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

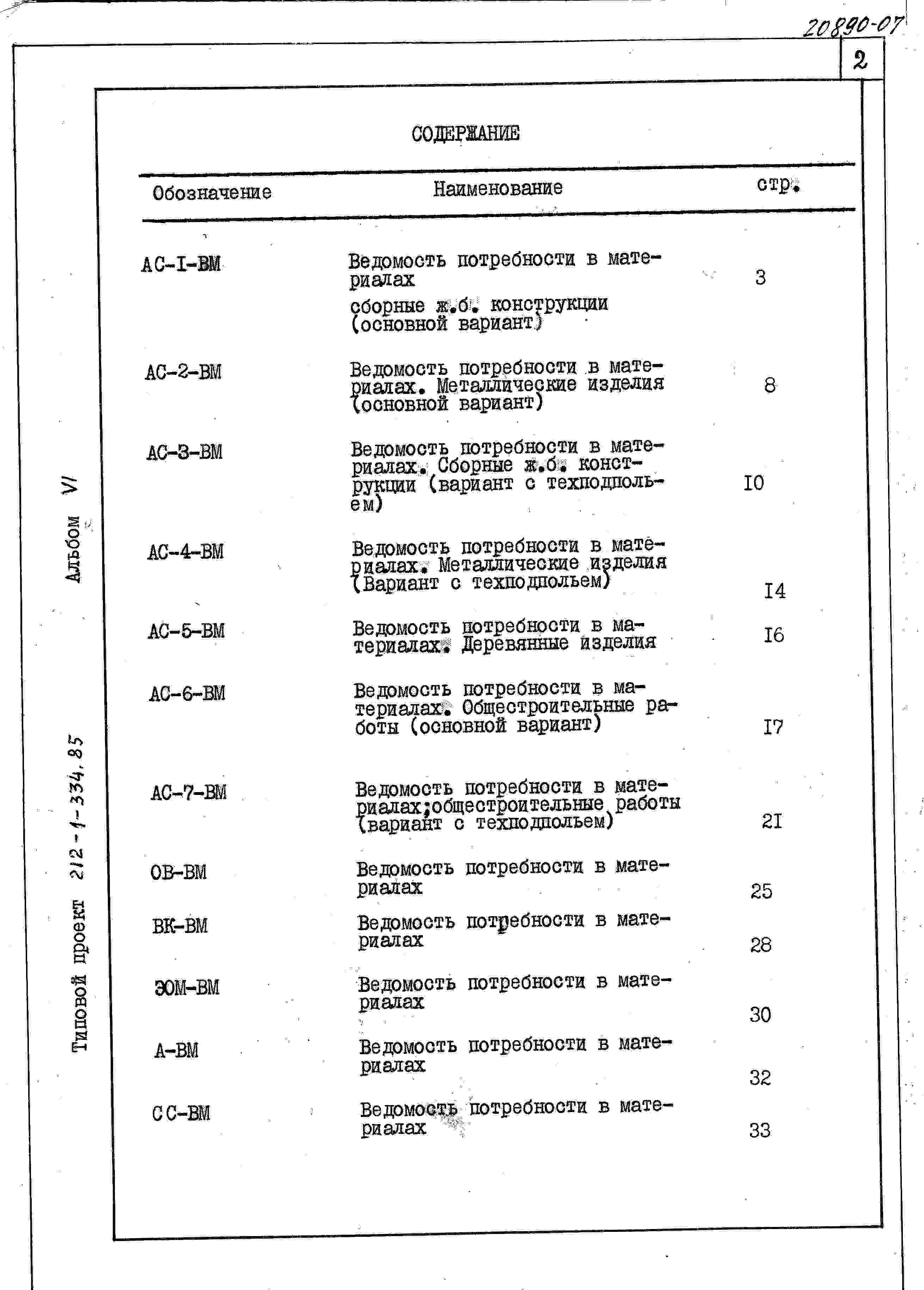

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

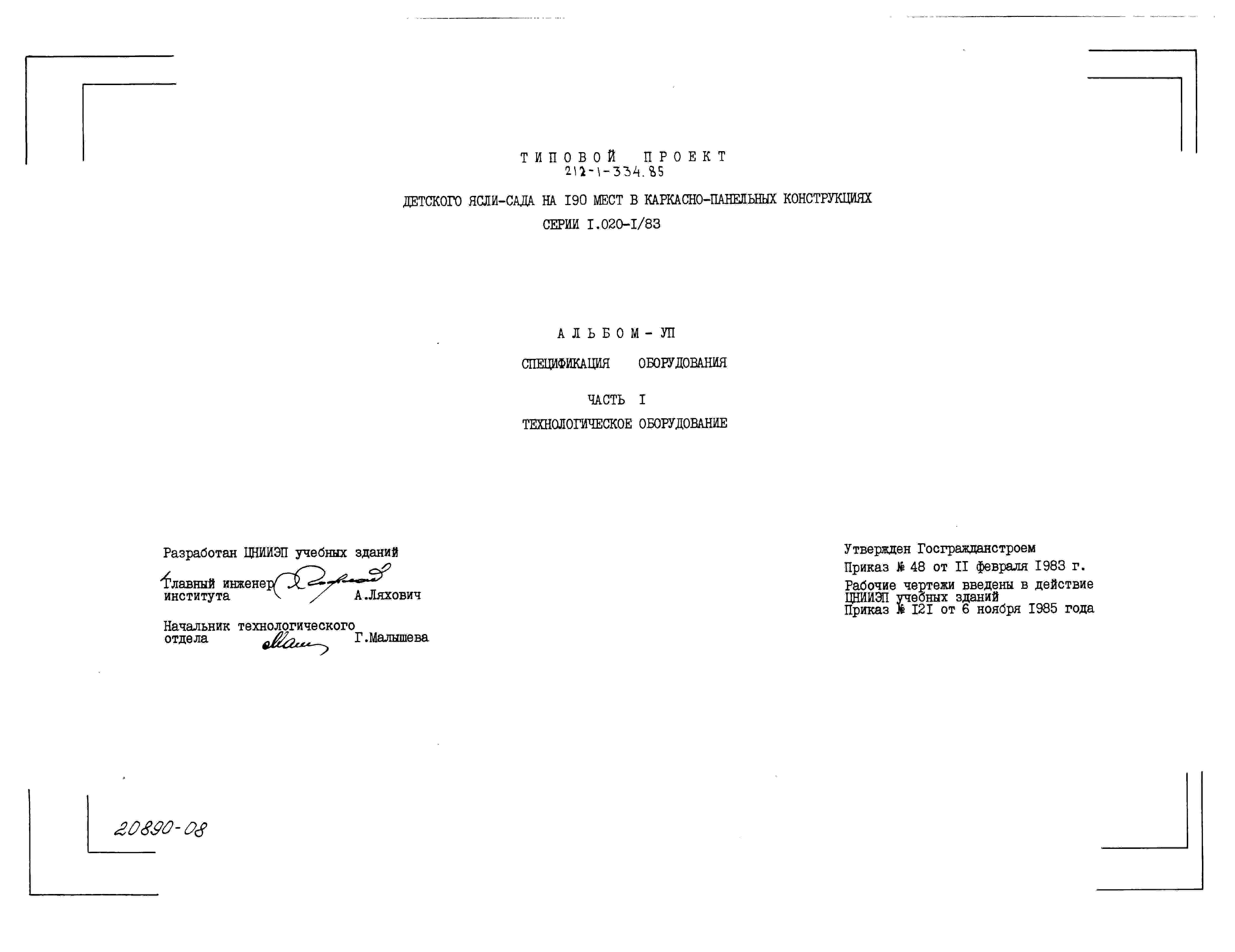

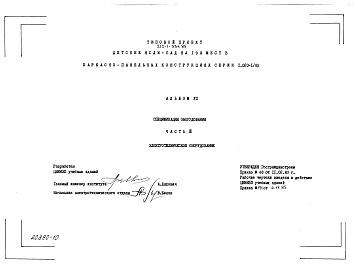

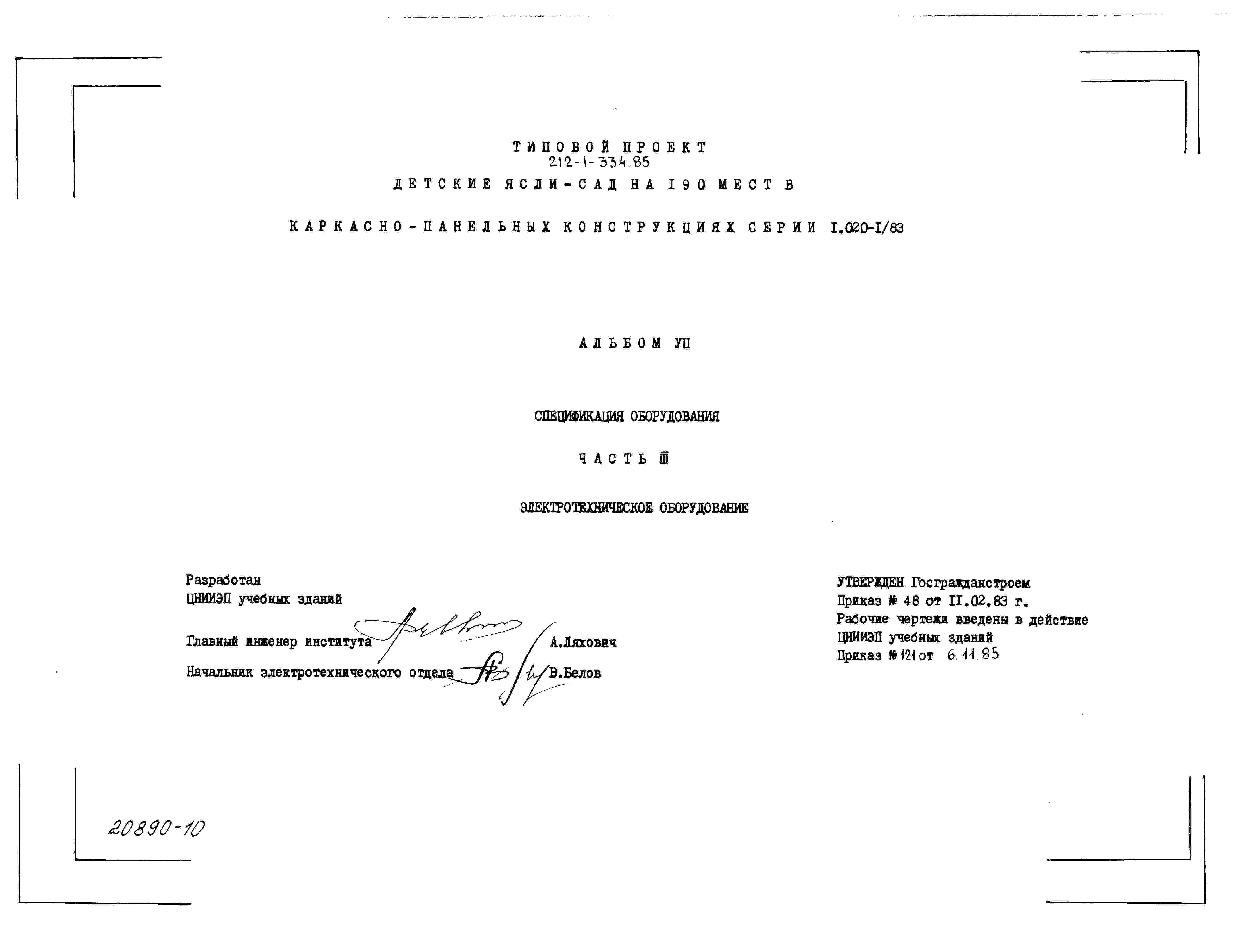

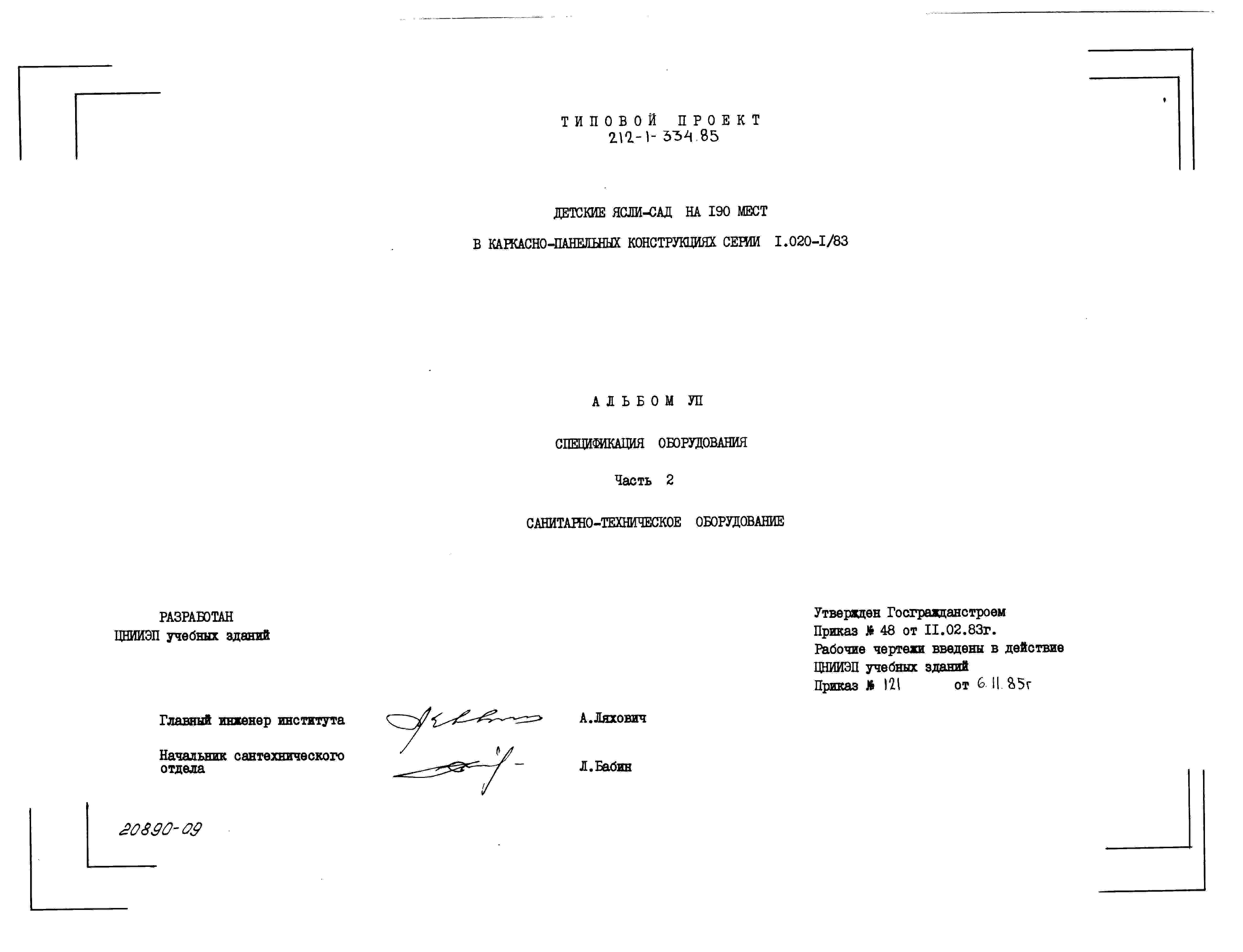

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Детские ясли-сад на 190 мест (в каркасно-панельных конструкциях серии 1.020-1/83).

Экспликация помещений.

1 этаж.

Групповая ячейка средней ясельной группы.

1. Приемная – 18,00 м2.

2. Игральная – 50,20 м2.

3. Спальня – 35,70 м2.

4. Туалетная – 12,74 м2.

5. Буфетная – 3,20 м2.

Групповая ячейка старшей ясельной группы.

6. Приемная – 18,00 м2.

7. Игральная – 50,20 м2.

8. Спальня – 36,06 м2.

9. Туалетная – 12,32 м2.

10. Буфетная – 3,35 м2.

Групповая ячейка младшей дошкольной группы сада.

11. Раздевальная – 18,60 м2.

12. Групповая – 54,54 м2.

13. Спальня – 47,44 м2.

14. Туалетная – 17,40 м2.

15. Буфетная – 3,12 м2.

Групповая ячейка средней дошкольной группы сада.

16. Раздевальная – 18,00 м2.

17. Групповая – 54,54 м2.

18. Спальня – 47,73 м2.

19. Туалетная – 17,40 м2.

20. Буфетная – 3,12 м2.

21. Медицинская комната – 8,28 м2.

22. Процедурный кабинет – 9,10 м2.

Изолятор.

23. Приемная – 6,55 м2.

24. Палата – 6,35 м2.

25. Туалетная – 4,20 м2.

26. Помещение для приготовления дез. средств – 4,90 м2.

27. Комната персонала (гардеробная) – 10,63 м2.

28. Душевая – 2,85 м2.

29. Уборная для персонала – 2,66 м2.

30. Кухня – 46,50 м2.

31. Загрузочная – 7,15 м2.

32. Кладовая овощей – 5,00 м2.

33. Кладовая сухих продуктов – 13,67 м2.

34. Стиральная – 17,18 м2.

35. Гладильная – 13,16 м2.

36. Хоз. кладовая – 4,73 м2.

37. Эл. щитовая – 5,76 м2.

38. Тамбуры входные – 23,41 м2.

39. Колясочные – 15,00 м2.

40. Коридор – 49,80 м2.

2 этаж.

Групповая ячейка старшей дошкольной группы.

41. Раздевальная – 18,24 м2.

42. Групповая – 54,54 м2.

43. Спальня – 46,14 м2.

44. Туалетная – 17,30 м2.

45. Буфетная – 3,12 м2.

Групповая ячейка подготовительной группы.

46. Раздевальная – 20,50 м2.

47. Групповая – 55,62 м2.

48. Спальня – 46,60 м2.

49. Туалетная – 17,20 м2.

50. Буфетная – 3,12 м2.

Групповая ячейка старшей дошкольной группы.

51. Раздевальная – 18,30 м2.

52. Групповая – 54,00 м2.

53. Спальня – 46,14 м2.

54. Туалетная – 18,00 м2.

55. Буфетная – 3,16 м2.

Групповая ячейка подготовительной дошкольной группы.

56. Раздевальная – 18,30 м2.

57. Групповая – 55,00 м2.

58. Спальня – 46,60 м2.

59. Туалетная – 17,40 м2.

60. Буфетная – 3,20 м2.

61. Кабинет заведующего – 9,00 м2.

62. Комната завхоза – 6,19 м2.

63. Кладовая чистого белья – 11,95 м2.

64. Зал для гимнастических и музыкальных занятий – 100,20 м2.

65. Кладовая для хранения физ. Инвентаря – 6,35 м2.

66. Методический кабинет – 12,07 м2.

67. Хозкладовые – 3,51 м2.

68. Коридор – 46,74 м2.

Строительные конструкции и изделия.

Фундаменты – сборные железобетонные стаканного типа по серии 1.020-1/83, вып.1-1, типоразмеров – 4.

Плиты ленточных фундаментов – сборные железобетонные по серии 1.112-5, вып.2, типоразмеров – 3.

Блоки стен подвала – сборные железобетонные по ГОСТ 13579-78, типоразмеров – 8.

Стены наружные – самонесущие однослойные керамзитобетонные панели γ=900 кг/м3 по серии 1.030.1-1, вып.1-1, типоразмеров – 34.

Внутренние стены – глиняный пустотелый кирпич пластического прессования.

Перегородки – сборные железобетонные по серии 1.231.9-7. Вып.1, 2. Типоразмеров – 63.

Перекрытия и покрытия – сборные железобетонные по серии 1.041.1-2, вып.1, 3, 5, 6. Типоразмеров – 14. По серии 1.141-1. Вып.61. Типоразмер – 1.

Плиты плоские – сборные железобетонные по серии 1.234.1-4. Типоразмеров – 3.

Плиты лоджий – сборные железобетонные по серии 1.137-1, вып.2. Типоразмер – 1.

Каркас – колонны/сборные железобетонные по серии 1.020-1/83, вып.2-1. Типоразмеров – 6.

Ригели – сборные железобетонные по серии 1.020-1/83, вып.3-1. Типоразмеров – 4.

Диафрагмы жесткости – сборные железобетонные по серии 1.020-1/83, вып.4-1. Типоразмеров – 3.

Вентблоки – сборные железобетонные о серии 1.034.1-1, вып.1, 2. Типоразмеров – 8.

Лестницы – сборные железобетонные по серии 1.050.1-2, вып.1. Типоразмеров – 2.

Ступени сборные железобетонные по серии 1.055.1-1. Типоразмеров – 2. По серии 1.255.1-1. Типоразмеров – 2.

Перемычки – сборные железобетонные т.р.1.

Кровля – рулонный четырехслойный ковер с утеплителем из пенобетона γ=400 кг/м3.

Полы – линолеум, керамическая плитка, бетонные по серии 2.244-1, вып.4.

Окна – деревянные по ГОСТ 16289-80. Типоразмеров – 8. По сери 1.236-6. Вып.1. Часть 1. Типоразмеров – 7.

Двери внутренние – по серии 1.136-10. Типоразмеров – 6.

Двери наружные – по серии 1.136.5-19. Типоразмеров – 7.

Наибольшая масса монтажного элемента (плита перекрытия) – 5,0 т.

Отделка наружная – окраска стен гидрофобными красителями, облицовка фасадной неглазурованной плитки ГОСТ-13996-77.

Внутренняя отделка – побелка, окраска, облицовка глазурованной плиткой.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=17,0 м. При пожаре Н=21,5 м.

Канализация – хозяйственная в городскую сеть. Ливнестоки – в городскую сеть.

Отопление – центральное, водяное от городских сетей. Параметры теплоносителя Т=150-700С.

Вентиляция – прично-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – от внешней сети. Напор на вводе – Н=20,0 м.

Электроснабжение – от городских сетей напряжением 380/220 В.

Устройства связи – радиофикация, телефонизация, телевидение, пожарная сигнализация.

Лифт грузовой грузоподъемностью 100 кг.

Оснащение кухни и санузлов – электрические плиты, мойки, унитазы, душевые поддоны, умывальники, видуары.

Дополнительные данные.

Расчетный показатель вместимости детских яслей-сада – 1 места. Основные показатели проекта приведены для расчетной температуры наружного воздуха – 300С. Сметная документация выполнена в нормах и ценах 01.01.84 г. Проект имеет вариант с техподпольем.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
