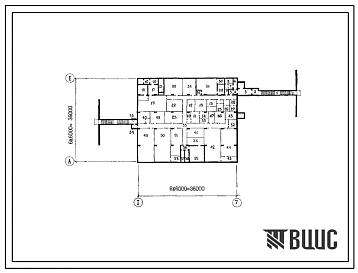

Типовой проект В-IV-90-44.86 Объединенный склад энергосистем отдельно стоящий. Стены из железобетонных панелей по серии У-01-01/80 (для сухих грунтов). Режимы вентиляции I, II и III. Площадь основных помещений 153,8 м2

Общие данные

Номер проекта

В-IV-90-44.86

Наименование проекта

Объединенный склад энергосистем отдельно стоящий. Стены из железобетонных панелей по серии У-01-01/80 (для сухих грунтов). Режимы вентиляции I, II и III. Площадь основных помещений 153,8 м2

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка (Документация отсутствует)
Новое название альбома:
Альбом 2
Архитектурно-строительные решения
Новое название альбома:
Альбом 3
Конструкции железобетонные
Новое название альбома:
Альбом 4
Строительные изделия
Новое название альбома:
Альбом 5
Отопление и вентиляция
Новое название альбома:
Альбом 6
Водопровод и канализация
Новое название альбома:
Альбом 7
Электротехнические решения
Новое название альбома:
Альбом 8
Автоматизация технических систем
Новое название альбома:
Альбом 9
Тепломеханические решения
Новое название альбома:
Альбом 10
Пожарная сигнализация
Новое название альбома:
Альбом 11
Средства диспетчерского и технологического управления
Новое название альбома:
Альбом 12
Спецификации оборудования
Новое название альбома:
Альбом 13
Ведомости потребности в материалах
Новое название альбома:
Альбом 14
Сметная документация. Сводный сметный расчет книга 1(Документация отсутствует)
Новое название альбома:
Альбом 14
Сметы книги 2, 3
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Строительные конструкции и изделия

Фундаменты — по серии У-01-01/80 вып.0-1 и 3; под стены — ленточные монолитные; типоразмеров — 2, под колонны — ступенчатые монолитные железобетонные, типоразмеров — 1.

Гидроизоляция — оклеечная, из 3-х слоев изола на битумной мастике и обмазочная битумно-наиритовая.

Колонны — монолитные железобетонные по серии У-01-01/80, вып. 0-1 и 3, типоразмеров — 2.

Балки — сборные железобетонные панели по серии У-01-01/80, вып. 1, 2, типоразмеров — 1.

Стены — сборные железобетонные панели по серии У-01-01/80, вып. 1, 2, типоразмеров — 4.

Перегородки — монолитные железобетонные и сборные железобетонные индивидуального изготовления, типоразмеров — 6.

Покрытие — сборно-монолитное железобетонное по серии У-01-01/80, вып. 1, 2, типоразмеров — 1.

Вход и аварийно-эвакуационный выход — из сборных железобетонных элементов по серии 03.005-6 вып.0, типоразмеров — 2 и железобетонных ступеней по серии 1.055-1, вып. 1, типоразмеров -1.

Полы — из линолеума, керамических плиток, бетонные, полимерцементные и асфальтобетонные.

Двери — металлические по ТДК-Н-1-71, часть II, альбом 4, ТДК-Н-1-68, часть II, раздел IV (ред. 1971 г.), сер. 5.904-4, типоразмеров — 5, деревянные — по ГОСТ 6629-74х и ГОСТ 14624-74х, типоразмеров — 5.

Ставни — металлические по ТДК-Н-1-72, часть II, альбом II и ТДК-Н-1-67, часть II, раздел IV (ред. 1969 г.), типоразмеров — 2.

Инженерное оборудование

Водоснабжение — хозяйственно-питьевое от наружной водопроводной сети (напор 20 м вод.ст) и резервное водоснабжение от собственных внешней и встроенной защищенных артскважин.

Канализация — бытовая самотечная в наружную сеть.

Отопление — водяное от внешней сети, теплоноситель — вода 150-700С или 95-700С.

Вентиляция — приточно-вытяжная с механическим побуждением для 3-х режимов.

Электроснабжение — от внешней сети (т.п. или фидерного пункта или резервной встроенной дизельной электростанции мощностью 150 кВт, 3 дизель-электрических агрегатов АСДА-2-50Д (1 резервный).

Устройства связи — телефон, радио, пожарная и охранная сигнализация, системы диспетчерского и автоматизированного управления.

Дополнительные данные

За расчетный показатель принято 1 рабочее место (всего 90 рабочих мест). Показатели приведены для 2 климатической зоны для расчетной летней температуры воздуха 250С. Помещение склада используется в качестве помещения класса В- IV на 90 рабочих мест. Сметная документация выполнена в ценах и нормах 1984 г.

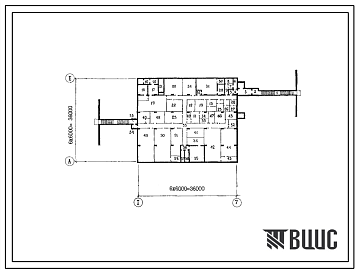

Изображения
