Типовой проект А-II-450-267.84 Склад материалов и оборудования. Стены из железобетонных панелей по серии У-01-02/80 (для сухих и водонасыщенных грунтов). Режимы вентиляции I и II. Площадь основных помещений 220,0 м2

Общие данные

Номер проекта

А-II-450-267.84

Наименование проекта

Склад материалов и оборудования. Стены из железобетонных панелей по серии У-01-02/80 (для сухих и водонасыщенных грунтов). Режимы вентиляции I и II. Площадь основных помещений 220,0 м2

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru

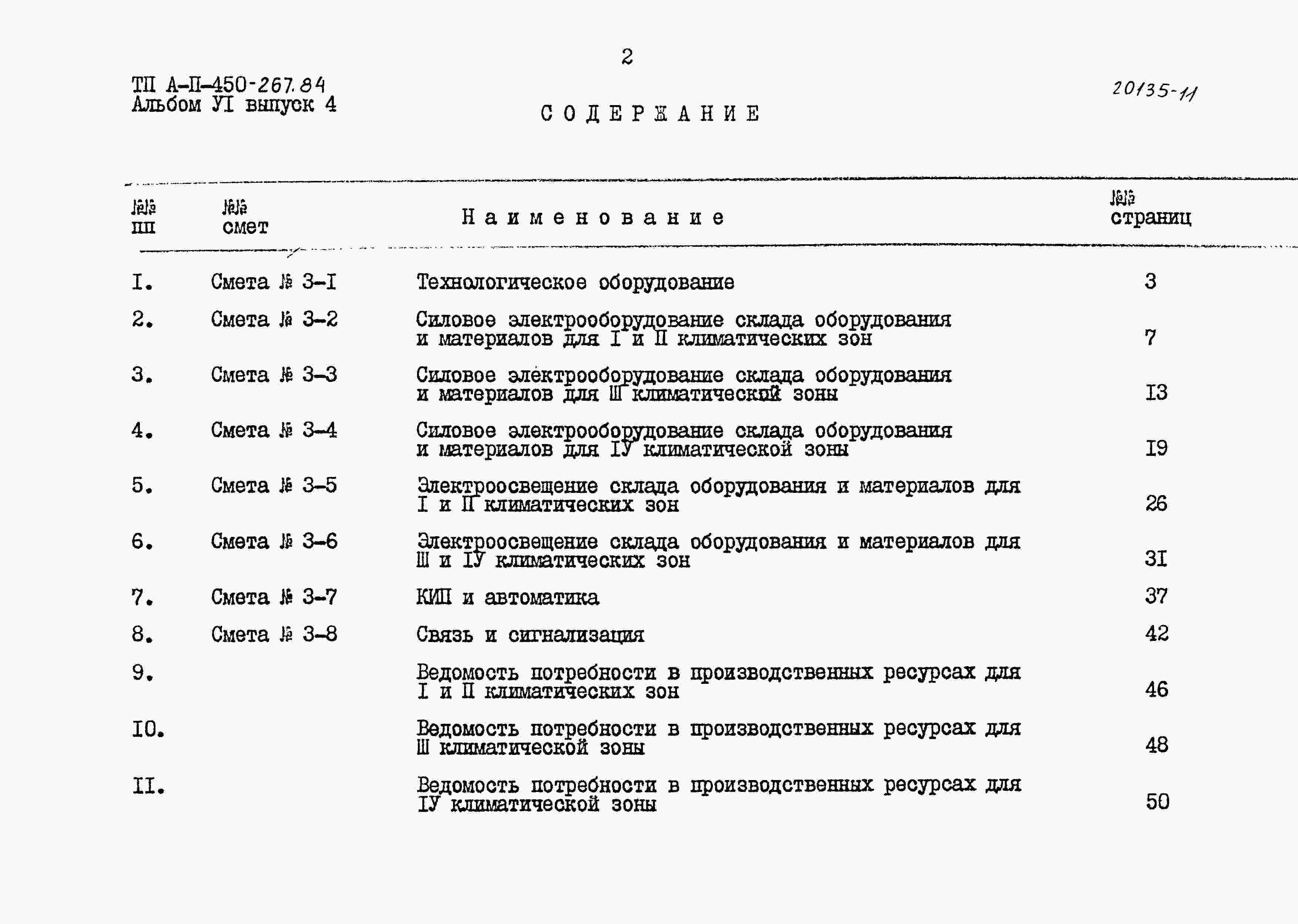

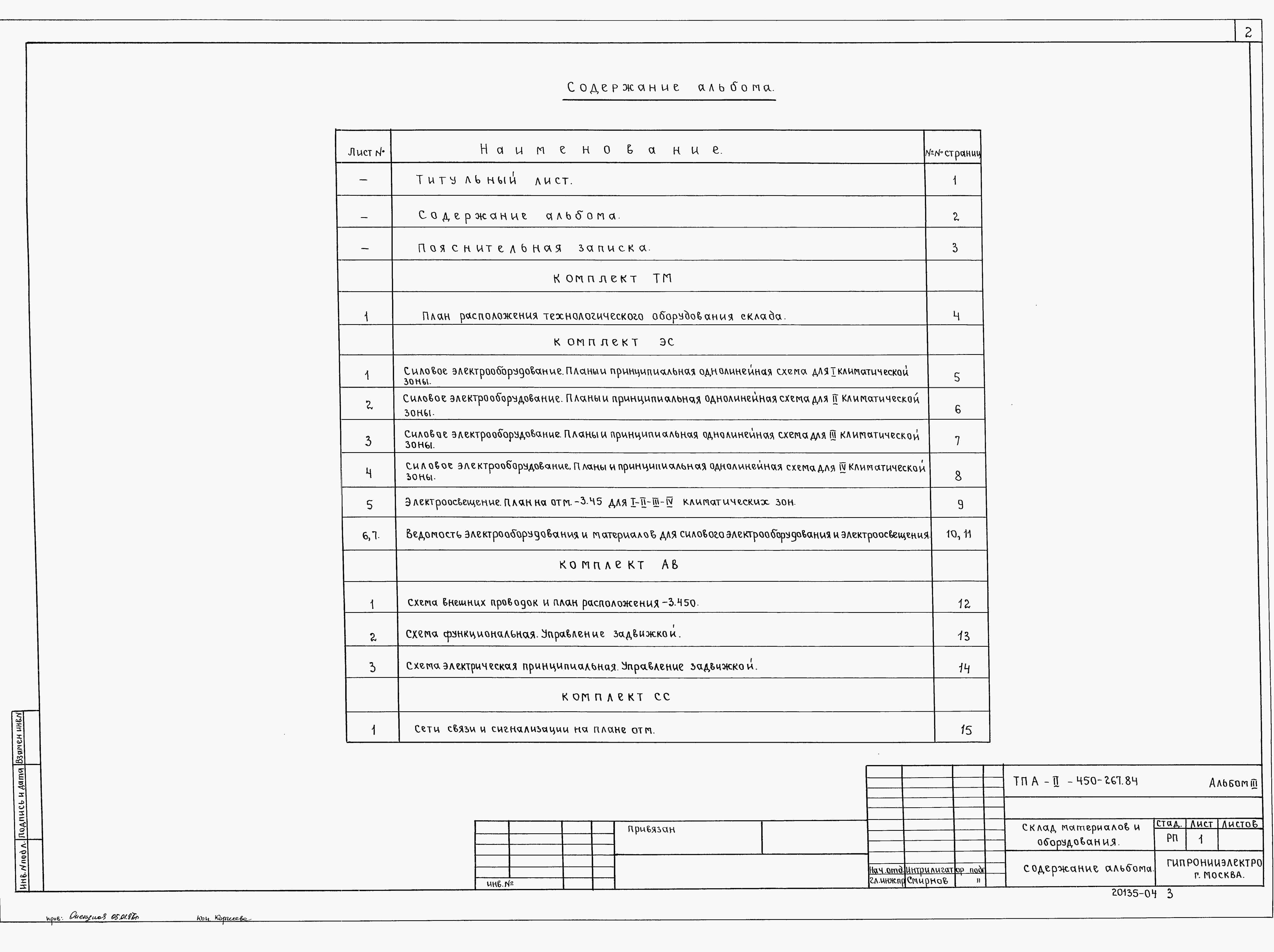

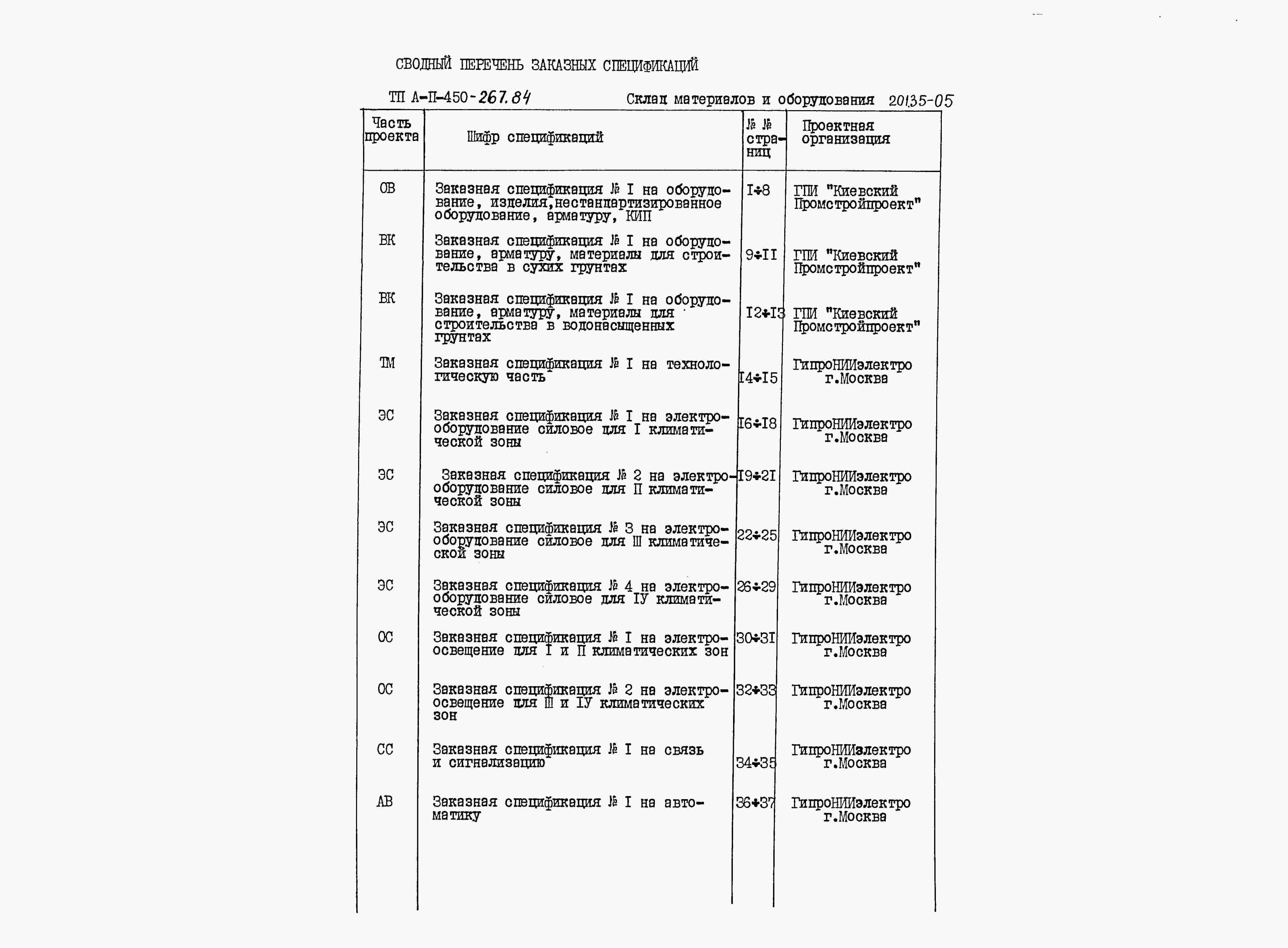

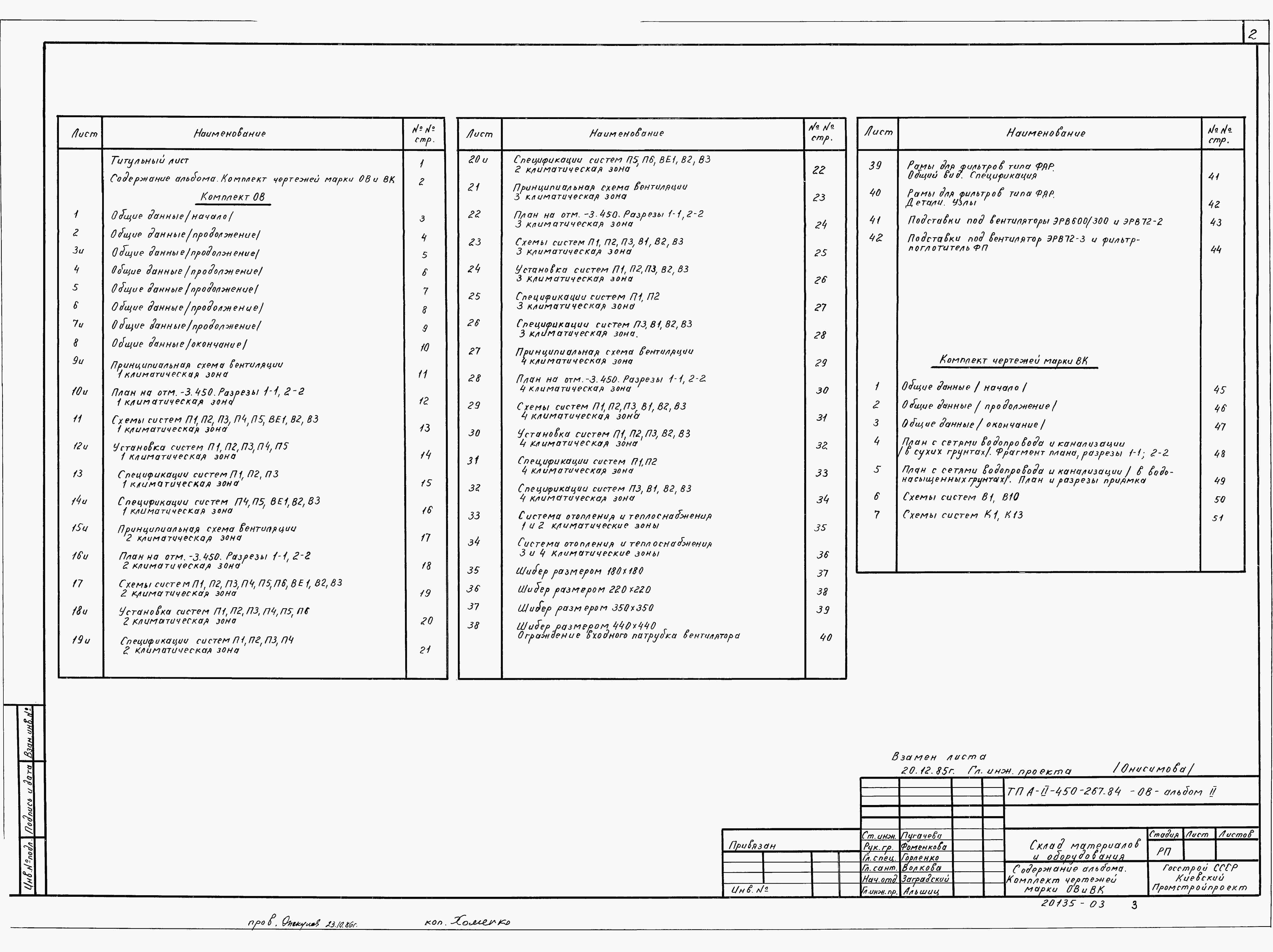

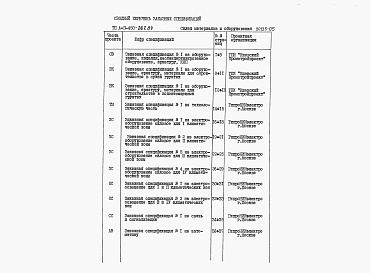

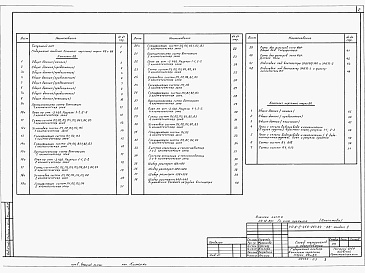

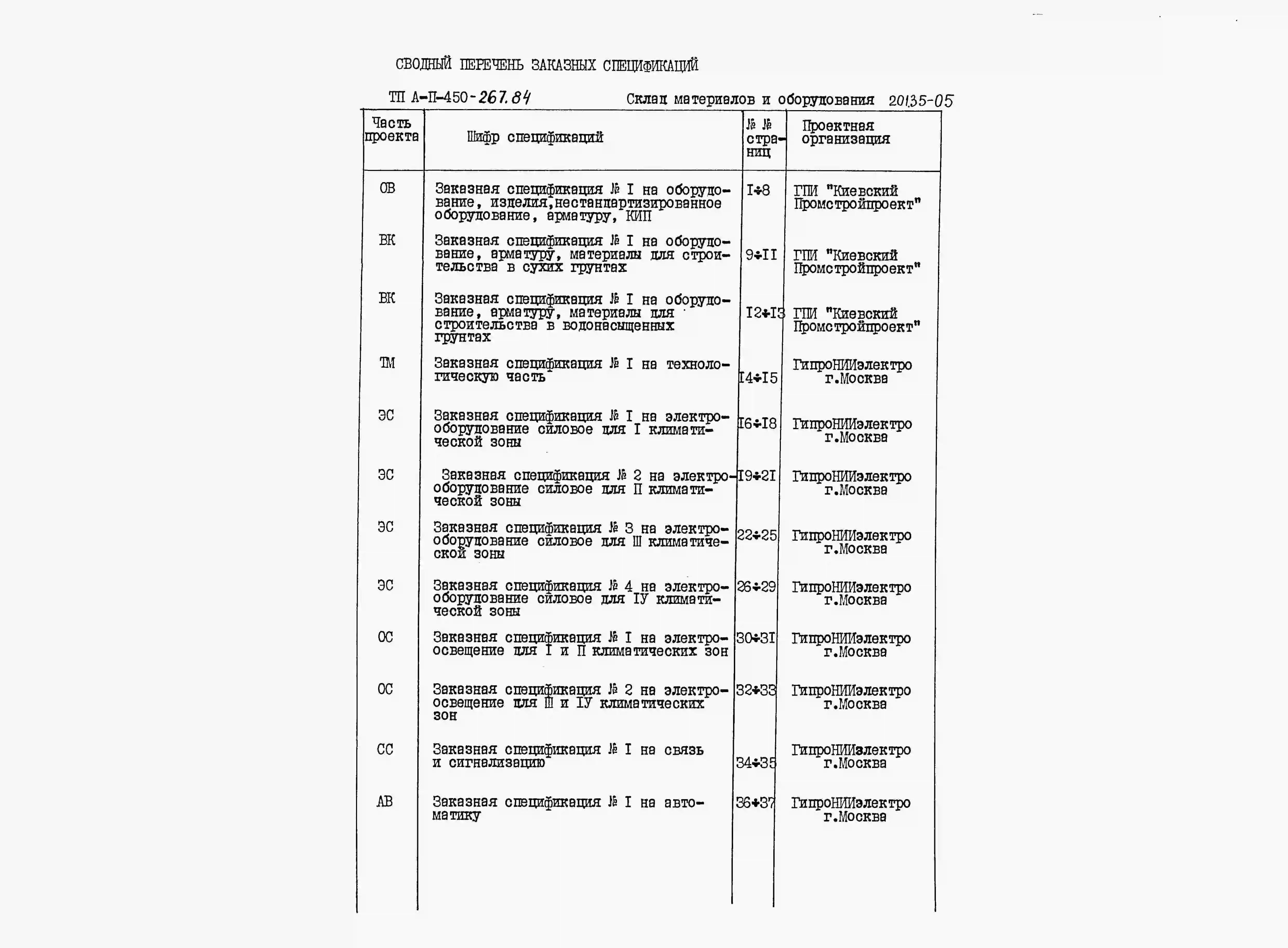

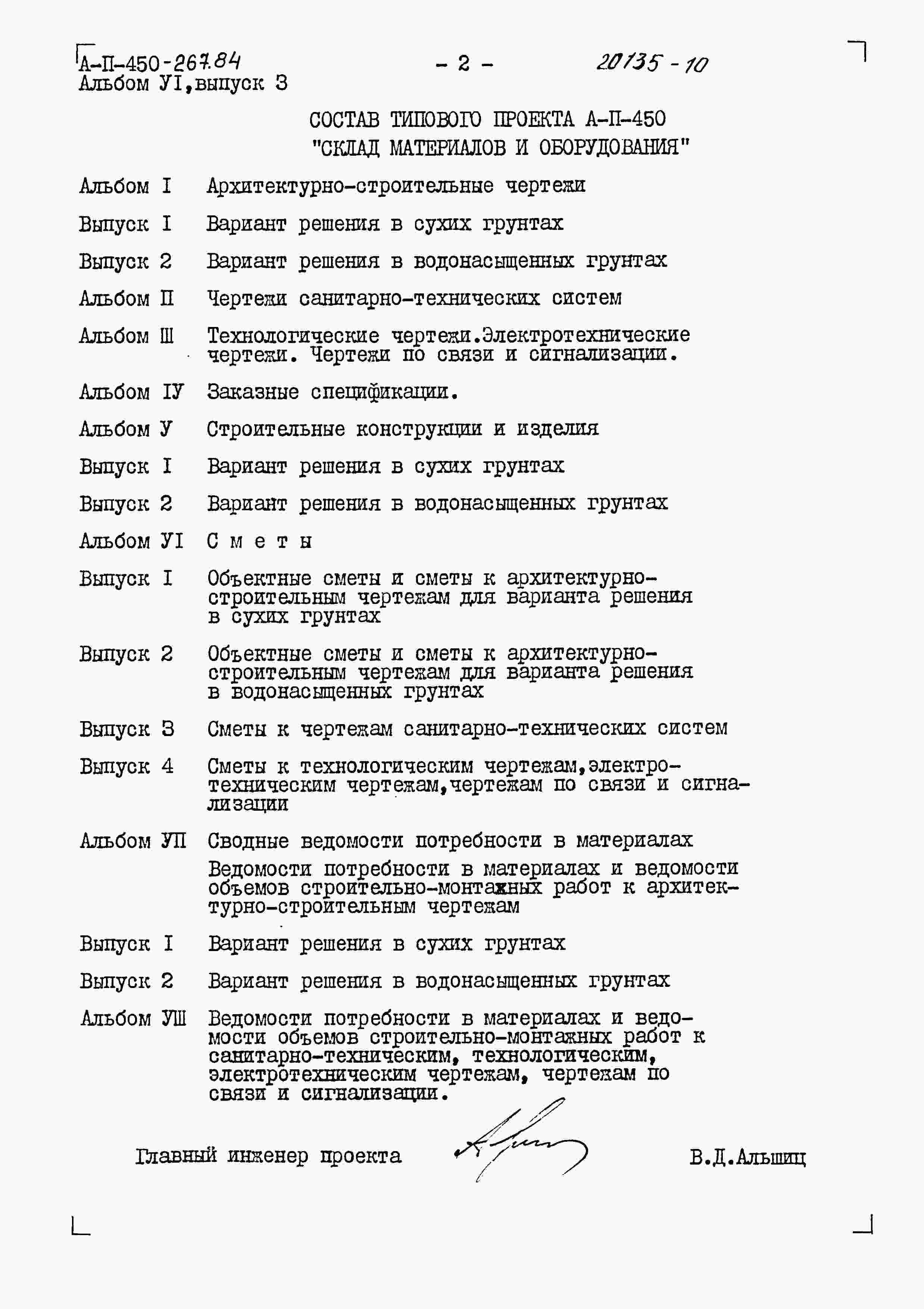

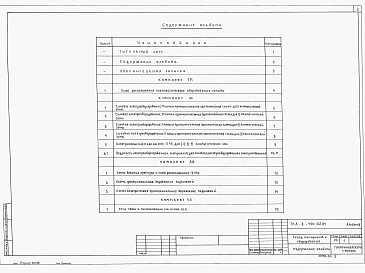

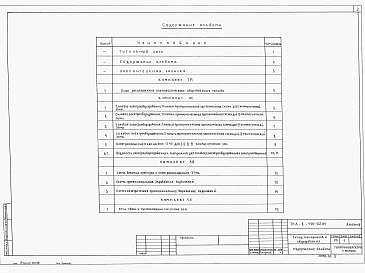

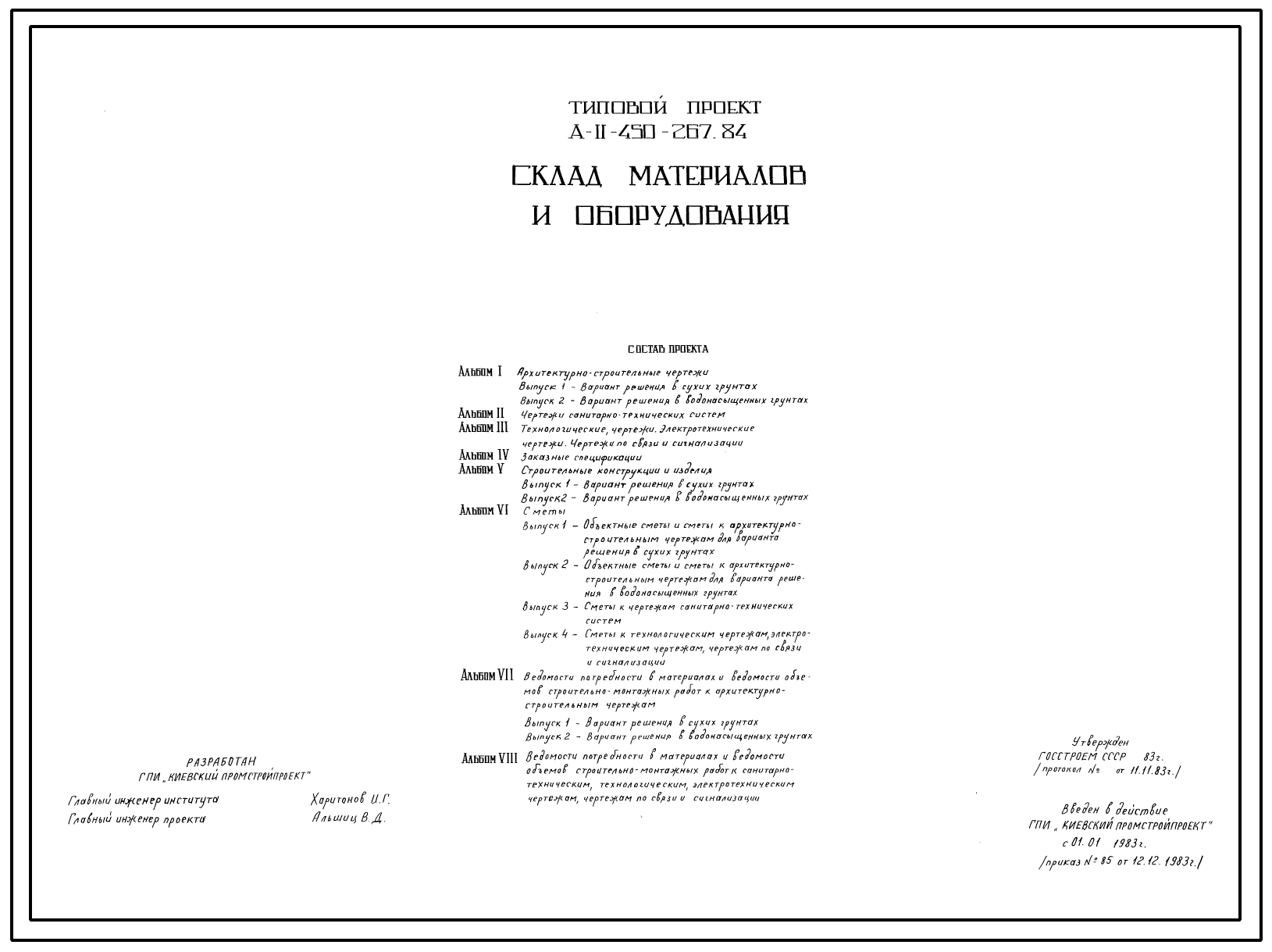

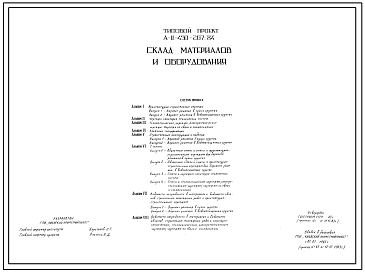

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Архитектурно-строительные чертежи. Выпуск 1. Вариант решения в сухих грунтах
Новое название альбома:
Альбом 1
Архитектурно-строительные чертежи. Выпуск 2. Вариант решения в водонасыщенных грунтах
Новое название альбома:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Строительные конструкции и изделия. Выпуск 1 Вариант решения в сухих грунтах
Новое название альбома:
Альбом 5
Строительные конструкции и изделия. Выпуск 2 Вариант решения в водонасыщенных грунтах
Новое название альбома:
Альбом 6
Сметы. Выпуск 1 Объектная смета и сметы к архитектурно-строительным чертежам для варианта решения в сухих грунтах
Новое название альбома:
Альбом 6
Сметы. Выпуск 2 Объектная смета и сметы к архитектурно-строительным чертежам для варианта решения в водонасыщенных грунтах
Новое название альбома:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Ведомости потребности в материалах и ведомости объемов строительно-монтажных работ к архитектурно-строительным чертежам. Выпуск 1. Вариант решения в сухих грунтах
Новое название альбома:
Альбом 7
Ведомости потребности в материалах и ведомости объемов строительно-монтажных работ к архитектурно-строительным чертежам. Выпуск 2. Вариант решения в водонасыщенных грунтах
Новое название альбома:
Альбом 8
Ведомости потребности в материалах и ведомости объемов строительно-монтажных работ к санитарно-техническим, технологическим, электротехническим чертежам, чертежам по связи и сигнализации
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ:

Фундаменты

для сухих грунтов:

под стены – сборные железобетонные, лоткового сечения, типоразмеров – 1;

под колонны – монолитные железобетонные;

для водонасыщенных грунтов – монолитная железобетонная плита.

Колонны – сборные железобетонные по серии V-01-02/80, вып. 3. Типоразмеров – 1.

Покрытие – сборно-монолитное по серии - V-01-02/80 вып. 2, сборные железобетонные плиты по серии V-01-02/80 вып. 3, типоразмеров – 3.

Стены – сборные железобетонные панели по серии V-01-02/80, вып. 3, типоразмеров – 2 (для сухих грунтов), типоразмеров – 1 (для водонасыщенных грунтов).

Блоки тоннелей – сборные железобетонные по серии ТДК-Н-1-75/2, вып. 3 и 4, типоразмеров – 5 (для сухих грунтов), типоразмеров – 4 (для водонасыщенных грунтов).

Перегородки – кирпичные и монлитные железобетонные.

Полы – бетонные и из керамических плит.

Двери – деревянные по ГОСТ 14624-69, типоразмеров – 3;металлические по серии ТДК-Н-1-68, типоразмеров – 1, по серии ТДК-Н-1-71, типоразмеров – 2, по серии 5.904-4, типоразмеров - 1.

Ставни – металлические по серии ТДК-Н-1-67, типоразмеров – 1.

Входы, тамбуры, оголовки, тоннель аварийного выхода, воздухозаборные камеры – сборные и монолитные железобетонные.

Гидроизоляция – обмазочная для сухих грунтов; оклеечная для водонасыщенных грунтов.

Наибольшая масса монтажного элемента (стеновая панель) – 6,42 т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ:

Водоснабжение – хозяйственно-питьевое от наружной сети, напор на вводе 20 м.

Канализация – бытовая, самотечная, в наружную сеть.

Отопление – от наружной сети, теплоноситель вода с параметрами 105-700С.

Вентиляция – приточно-вытяжная с механическим побуждением для 2-х режимов работы.

Электроснабжение – от наружной сети напряжением 380-220 В.

Устройства связи - телефон, радиотрансляция, пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ:

За расчетный показатель принят один укрываемый. Показатели приведены для условий 2-й климатической зоны.

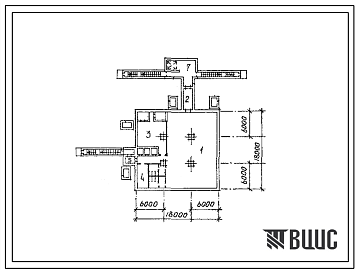

Подвал запроектирован как отдельно стоящий с сеткой колонн 6×6 м. Уровень грунтовых вод до 2-х метров выше уровня пола для водонасыщенных грунтов.
