Типовой проект А-III,IV-400-0365.86 Убежища для неглубоких шахт (12 вариантов). Стены из железобетонных панелей по серии У-01-01/80 (для сухих и водонасыщенных грунтов). Режимы вентиляции I и II. Площадь основных помещений 423,7 м2

Общие данные

Номер проекта

А-III,IV-400-0365.86

Наименование проекта

Убежища для неглубоких шахт (12 вариантов). Стены из железобетонных панелей по серии У-01-01/80 (для сухих и водонасыщенных грунтов). Режимы вентиляции I и II. Площадь основных помещений 423,7 м2

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка (Документация отсутствует)
Новое название альбома:
Альбом 2
Наземная секция. Генплан. Общие архитектурно-строительные чертежи. Сантехнические и электротехнические чертежи
Новое название альбома:
Альбом 3
Наземная секция. Архитектурно-строительные чертежи для сухих грунтов
Новое название альбома:
Альбом 4
Наземная секция. Архитектурно-строительные чертежи для водонасыщенных грунтов
Новое название альбома:
Альбом 5
Шурф диаметром 1,7 метра
Новое название альбома:
Альбом 6
Шурф диаметром 1,2 метра
Новое название альбома:
Альбом 7
Подземная секция. Вариант при вскрытии шурфом диаметром 1,7 метра на колею рельсового пути 600 мм
Новое название альбома:
Альбом 8
Подземная секция. Вариант при вскрытии шурфом диаметром 1,7 метра на колею рельсового пути 900 мм
Новое название альбома:
Альбом 9
Подземная секция. Вариант при вскрытии шурфом диаметром 1,2 метра на колею рельсового пути 600 и 900 мм
Новое название альбома:
Альбом 10
Индустриальные изделия
Новое название альбома:
Альбом 11
Нестандартизированное оборудование. Часть 1
Новое название альбома:
Альбом 12
Нестандартизированное оборудование Часть 2
Новое название альбома:
Альбом 13
Металлические нетиповые конструкции
Новое название альбома:
Альбом 14
Спецификации оборудования
Новое название альбома:
Альбом 15
Ведомости потребности в материалах
Новое название альбома:
Альбом 16
Сметы (книги 1-13)
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

За расчетный показатель принят один укрываемый. Показатели приведены для строительства во 2 климатической зоне.
В типовых проектных решениях разработано 12 вариантов убежища для нелубоких шахт:

Тип (Вариант)1. Наземная секция для сухих грунтов и вскрытке шурфом диаметром 1,7 м на колею рельсового пути 600 мм при ориентации шурфа по отношению к выработке подземной секции со стороны прохода для людей.

Тип (Вариант)2. Наземная секция для сухих грунтов и вскрытке шурфом диаметром 1,7 м на колею рельсового пути 600 мм при ориентации шурфа по отношению к выработке подземной секции со стороны противоположной проходу для людей.

Тип (Вариант)3. Наземная секция для сухих грунтов и вскрытке шурфом диаметром 1,7 м на колею рельсового пути 900 мм при ориентации шурфа по отношению к выработке подземной секции со стороны подхода для людей.

Тип (Вариант)4. Наземная секция для сухих грунтов и вскрытке шурфом диаметром 1,7 м на колею рельсового пути 900 мм при ориентации шурфа по отношению к выработке подземной секции со стороны противоположной проходу для людей.

Тип (Вариант)5. Наземная секция для сухих грунтов и вскрытке шурфом диаметром 1,2 м на колею рельсового пути 600 мм.

Тип (Вариант)6. Наземная секция для сухих грунтов и вскрытке шурфом диаметром 1,2 м на колею рельсового пути 900 мм.

Тип (Вариант)7. Наземная секция для водонасыщенных грунтов и вскрытке шурфом диаметром 1,7 м на колею рельсового пути 600 мм при ориентации шурфа по отношению к выработке подземной секции со стороны прохода для людей.

Тип (Вариант)8. Наземная секция для водонасыщенных грунтов и вскрытке шурфом диаметром 1,7 м на колею рельсового пути 600 мм при ориентации шурфа по отношению к выработке подземной секции со стороны противоположной проходу для людей.

Тип (Вариант)9. Наземная секция для водонасыщенных грунтов и вскрытке шурфом диаметром 1,7 м на колею рельсового пути 900 мм при ориентации шурфа по отношению к выработке подземной секции со стороны прохода для людей.

Тип (Вариант)10. Наземная секция для водонасыщенных грунтов и вскрытке шурфом диаметром 1,7 м на колею рельсового пути 900 мм при ориентации шурфа по отношению к выработке подземной секции со стороны противоположной проходу для людей.

Тип (Вариант)11. Наземная секция для водонасыщенных грунтов и вскрытке шурфом диаметром 1,2 м на колею рельсового пути 600 мм.

Тип (Вариант)12. Наземная секция для водонасыщенных грунтов и вскрытке шурфом диаметром 1,2 м на колею рельсового пути 900 мм.

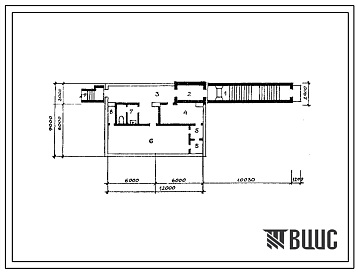

Изображения
