Типовой проект 01.036-3 Металлические герметическая дверь ДУ-IV-6 с проемом 60х160 см

Общие данные

Номер проекта

01.036-3

Наименование проекта

Металлические герметическая дверь ДУ-IV-6 с проемом 60х160 см

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.

Продажа паспорта проекта -360 рублей /паспорт

Продажа чертежей по листам - от 250 до 1200 рублей/лист

Продажа чертежей по Альбомам - от 3000 рублей/альбом (зависит от количества листов)

8(495) 961-25-17 / zakaz@tipdoc.ru


Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1

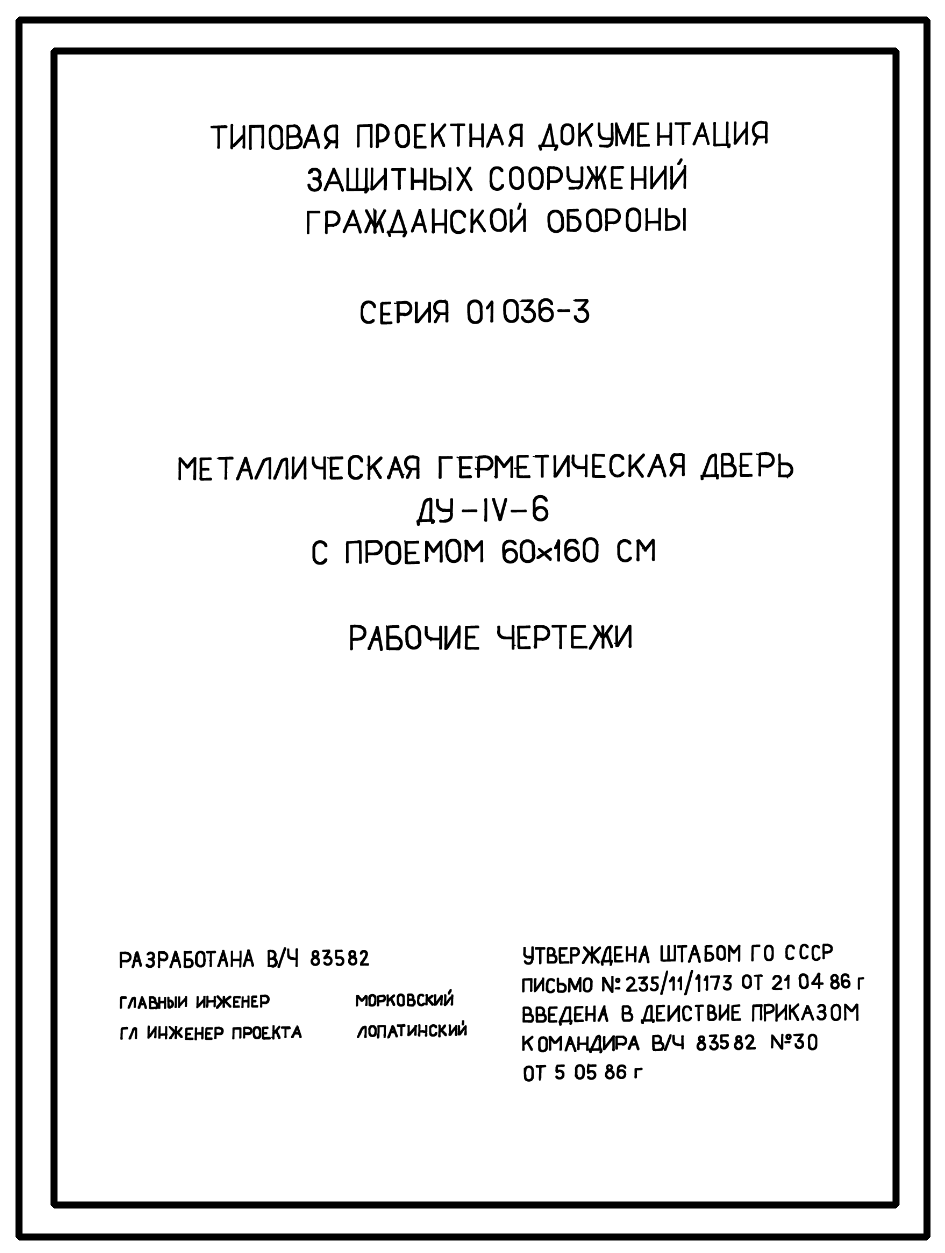

Металлическая герметическая дверь ДУ-4-6 с проемом 60х160 см. Рабочие чертежи.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
Металлическая герметическая дверь ДУ-4-6 с проемом 60х160 см.<br />
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА.<br />
- обеспечивается защита от волны затекания с Р=0,3 кг/см2, РВ, ОВ и бактериальных аэрозолей;<br />
- усилие на открывание (закрывание) – 10 кг;<br />
- усилие на задраивание (раздраивание) – 15 кг;<br />
- полное время открывания (закрывания) – 15сек;<br />
- срабатывание клапана при перепаде давлений (мм в. ст.) – 5; 10; 15; 20;<br />
- масса двери 239 кг.<br />
УКАЗАНИЯ ПО ПРИМЕНЕНИЮ.<br />
Дверь предназначена для оборудования входов быстровозводимых убежищ. Установка в дверной проем производится с помощью болтов М16, величина давления срабатывания клапана должна оговариваться при заказе на поставку двери.<br />
