Типовой проект 901-09-11.84 Колодцы водопроводные

Общие данные

Номер проекта

901-09-11.84

Наименование проекта

Колодцы водопроводные

История изменений

901-09-11.84
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

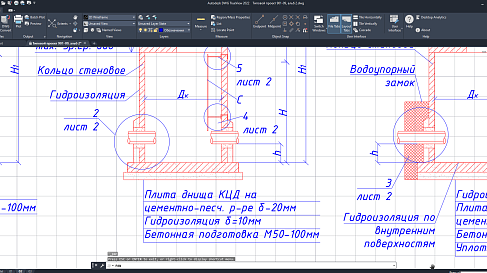

формат DWG

Нормативные документы

Номер документа
Наименование
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
Изображения
Описание проекта

Колодцы водопроводные.

Техническая характеристика.

Колодцы предназначены для применения на водоводах и сетях. В типовых материалах для проектирования проработаны принципиальные схемы узлов наиболее часто встречающихся в практике. В качестве запорной арматуры приняты задвижки и затворы.

Разработаны круглые колодцы из сборного железобетона диаметром 1000, 1500, 2000 мм для труб Ду=50-600 мм (Альбом II); круглые из кирпича или бетона диаметром 1000, 1250, 1500, 2000 мм для труб Ду=50-600 м (Альбом III) и прямоугольные из бетона с максимальными размерами в плане 4500х4000 мм для труб Ду=250-1200 мм (Альбом IV).

Высота рабочей части колодцев принята: для круглых колодцев – 1500, 1800, 2100, 2400, 2700 мм; для прямоугольных – 1800, 2100, 2400, 2700, 3000, 4500, 4800 мм.

Горловины колодцев выполнены круглыми диаметром 700 мм с установленными над ними люками по ГОСТ 3634-79.

Сборные железобетонные элементы выбраны по серии 3.900-3, вып.7 и ГОСТ 80200-80.

Кирпичные колодцы выполняются из кирпича марки 100 ГОСТ 530-80, бетонные – из бетона марки 150.

Типовые материалы для проектирования разработаны для обычных геологических условий и районов с расчетной температурой наружного воздуха – минус 20, 30, 400С.

Дополнительные данные.

Типовые материалы для проектирования разработаны взамен типового проекта 901-9-8, в.1, 2, 3, 4.

Типовые проектные решения водопроводных колодцев разработаны по плану бюджетных проектных работ Госгражданстроя на I982-1983 г.г, в соответствии с заданием Управления инженерного обору­дования.

Для строительства водопроводных сетей и водоводов следует, как правило, применять колодцы из сборного железобетона. При соответствующем обосновании, в отдельных случаях» допускается устройство колодцев из местных материалов (кирпича или бетона).

Водопроводные колодцы предназначаются для установки на узлах водоводов и водопроводных сетей с рабочим давлением до 1 МПа (10 кгс/см2),

Размеры колодцев приняты из необходимости размещения в них основных узлов для труб диаметром от 50 до 1200 мм и определяются по разработанным таблицам.

Разработаны круглые колодцы из сборного железобетона по серии 3„900-3 выпуск 7 диаметром 1000, 1500 и 2000 мм, из кирпича и бетона диаметром 1000,1250,1500 и 2000 мм*

Максимальные размеры прямоугольных колодцев для комплексных схем приняты 4500 х 4000 мм.

Задвижки приняты с ручным управлением марок 30ч 6бр0 30ч ббк с выдвижным шпинделем и марок 30ч 15бр,30ч 515бр*30ч 530бр и 30ч ЗЗОбр с невыдвижным шпинделем, при этом предусматривается, что задвижки диаметром до 500 шР имеющие штурвал сверху„ устанавливаются вертикально, а задвижки

101000 и 12000 имеющие штурвал сбоку0]

штурвалом вв!рх0 что позволяет механизировать управление задвижкой и значительно уменьшить высоту колодцаъ особенно это относится к задвижкам диаметром 1000 и 1200 мм.

В ряде случаев когда колодец с задвижкой устанавливается на незастроенной территории, например на водовода крупные задвижки можно устанавливать в вертикальном положении9 а колодец делать высту­пающим из земли с обсыпкой для утепления; в этом случае для управления задвижкой необходимо устраи­вать площадку внутри колодца, верх которой располагается на высоте 2100-2400 мм от низа перекрытия.

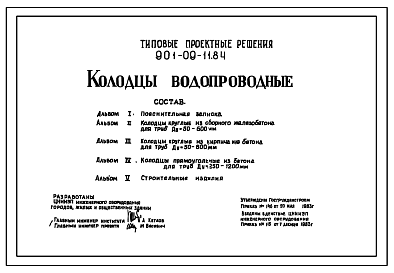

Состав проекта
Номер альбома
Наименование
Состав альбома

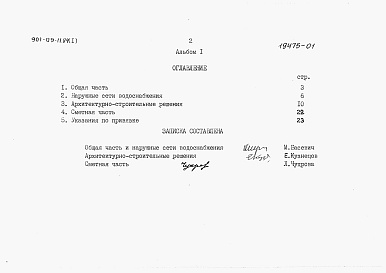

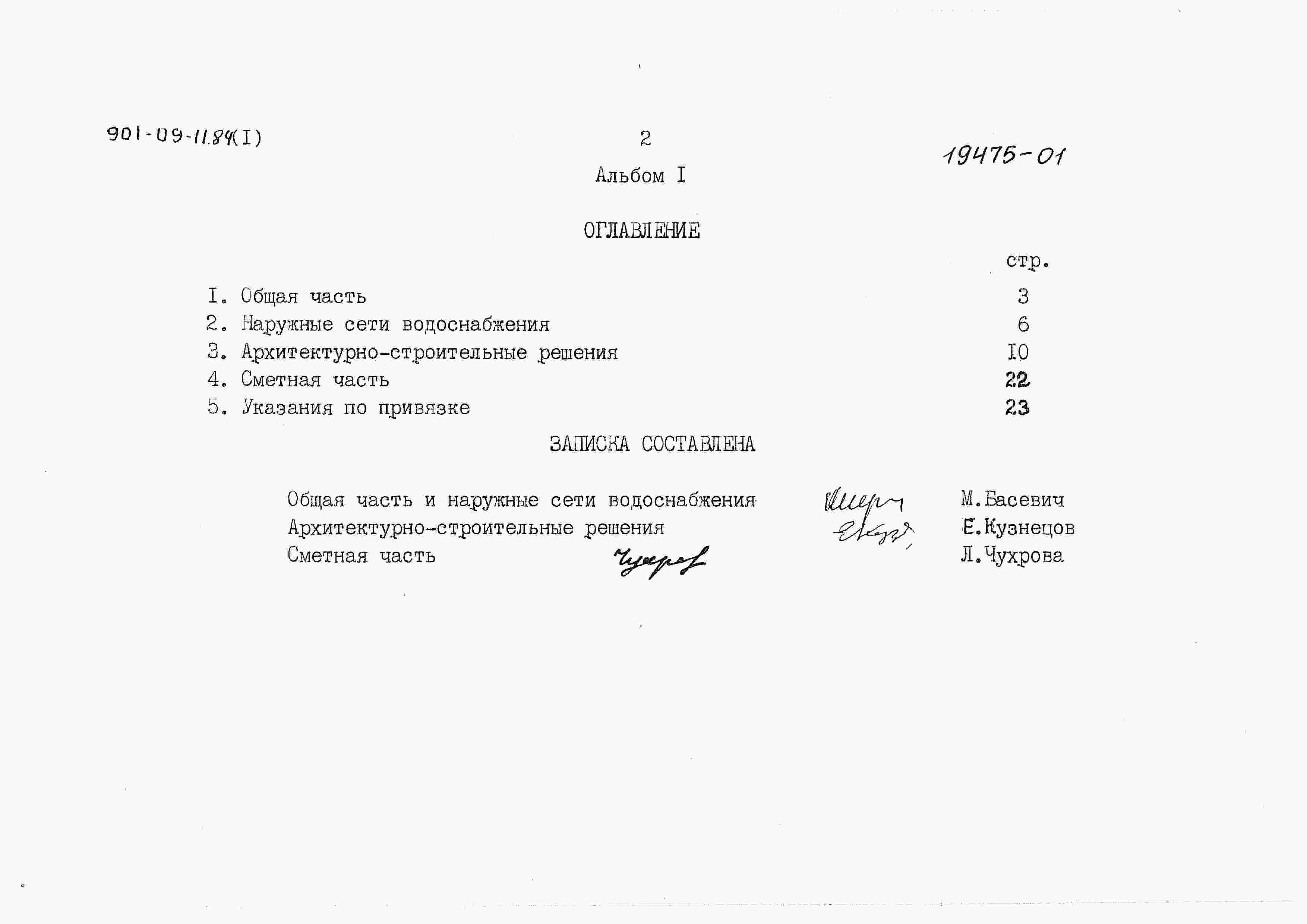

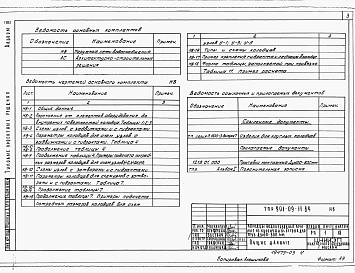

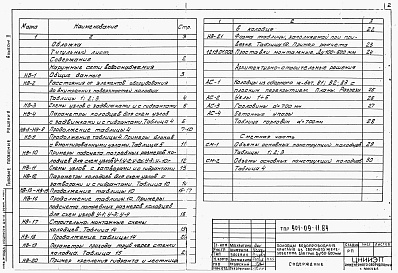

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

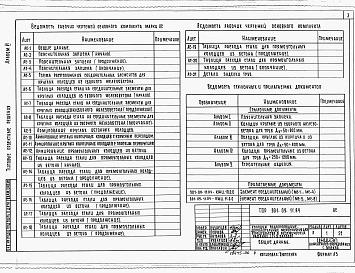

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

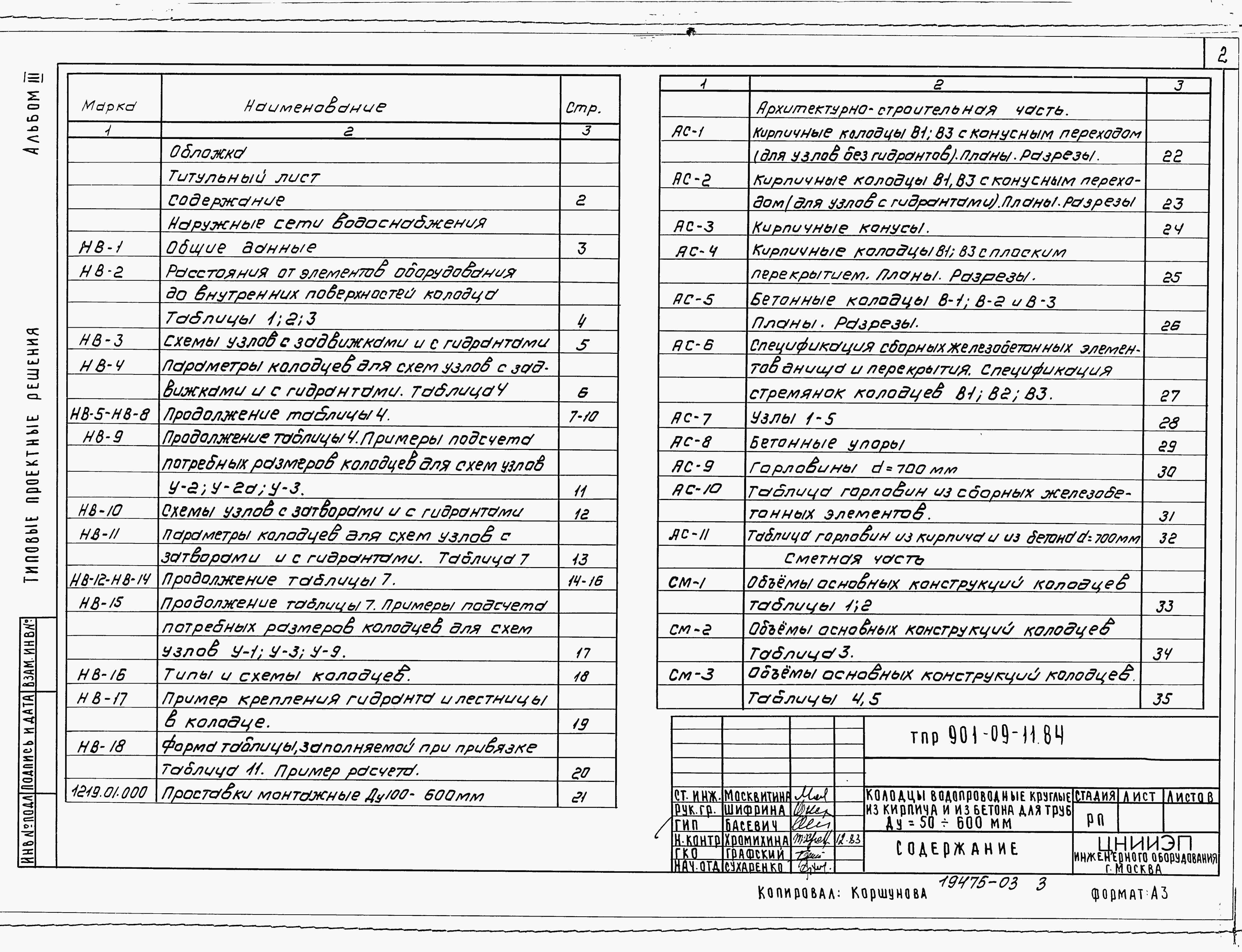

Альбом 3
Колодцы круглые из кирпича и из бетона для труб Ду=50-600 мм
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

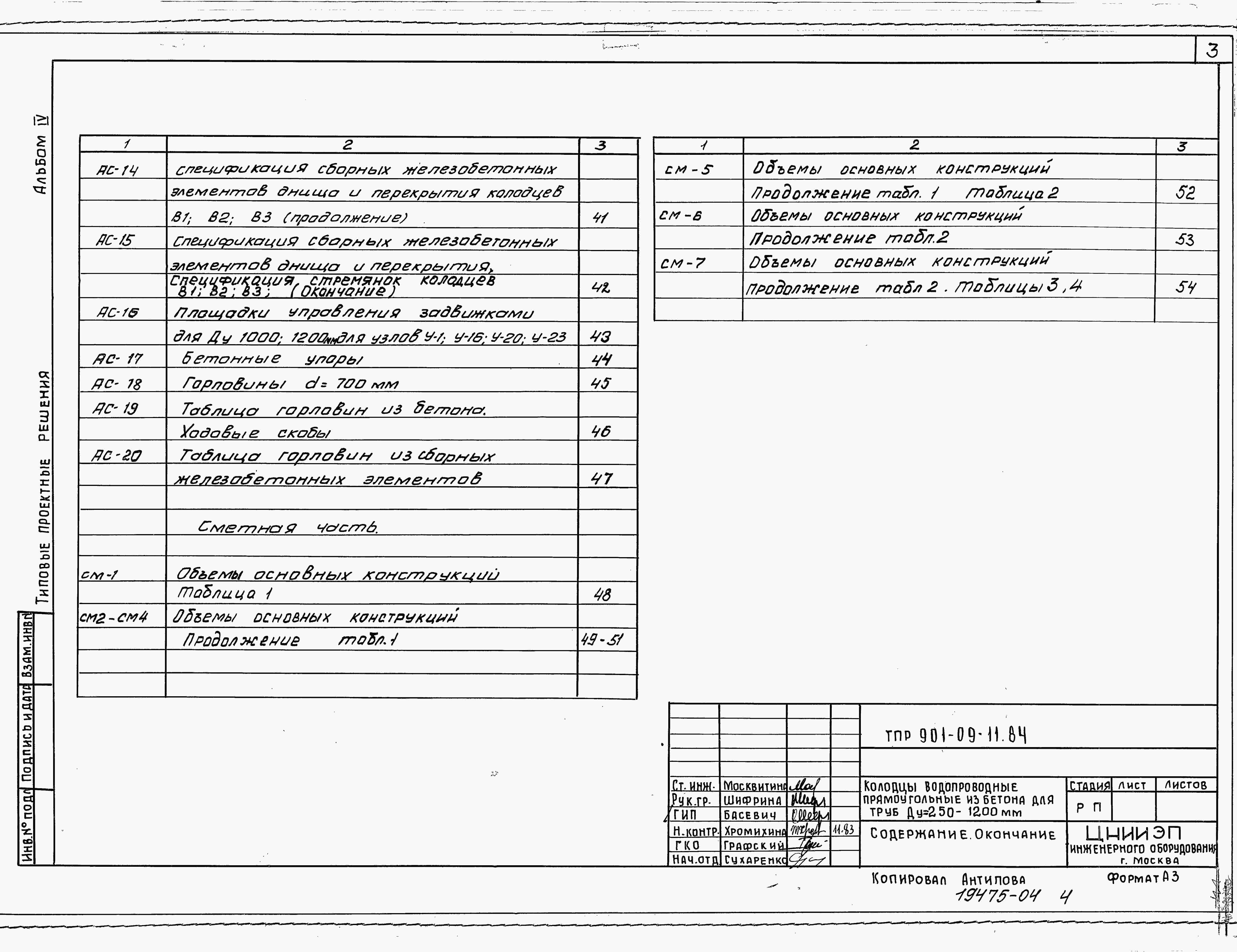

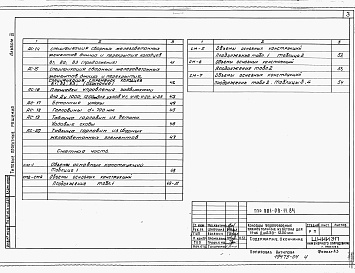

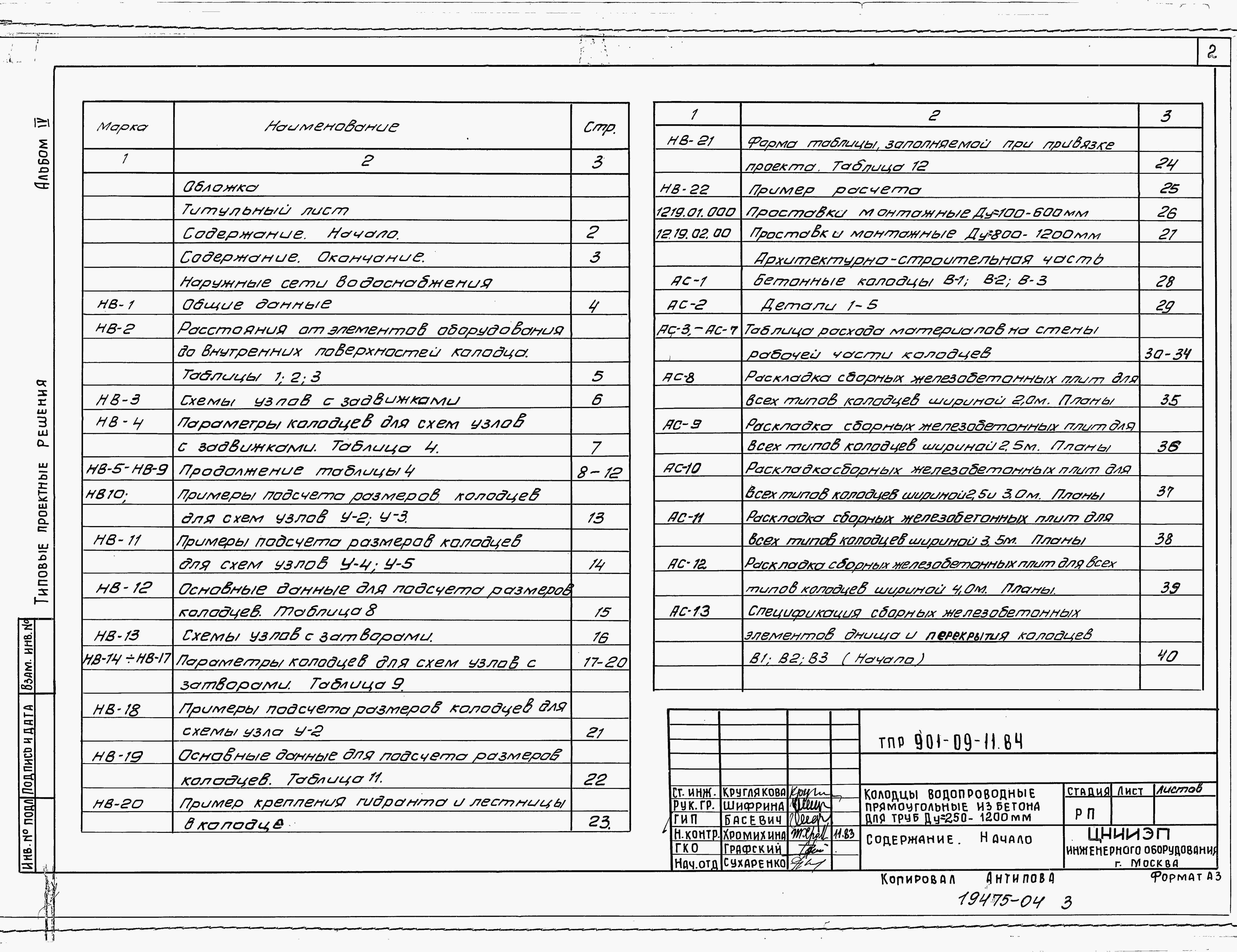

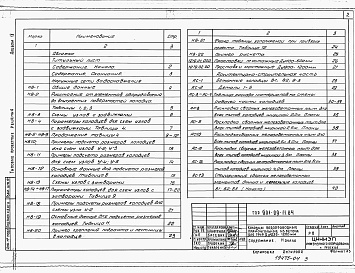

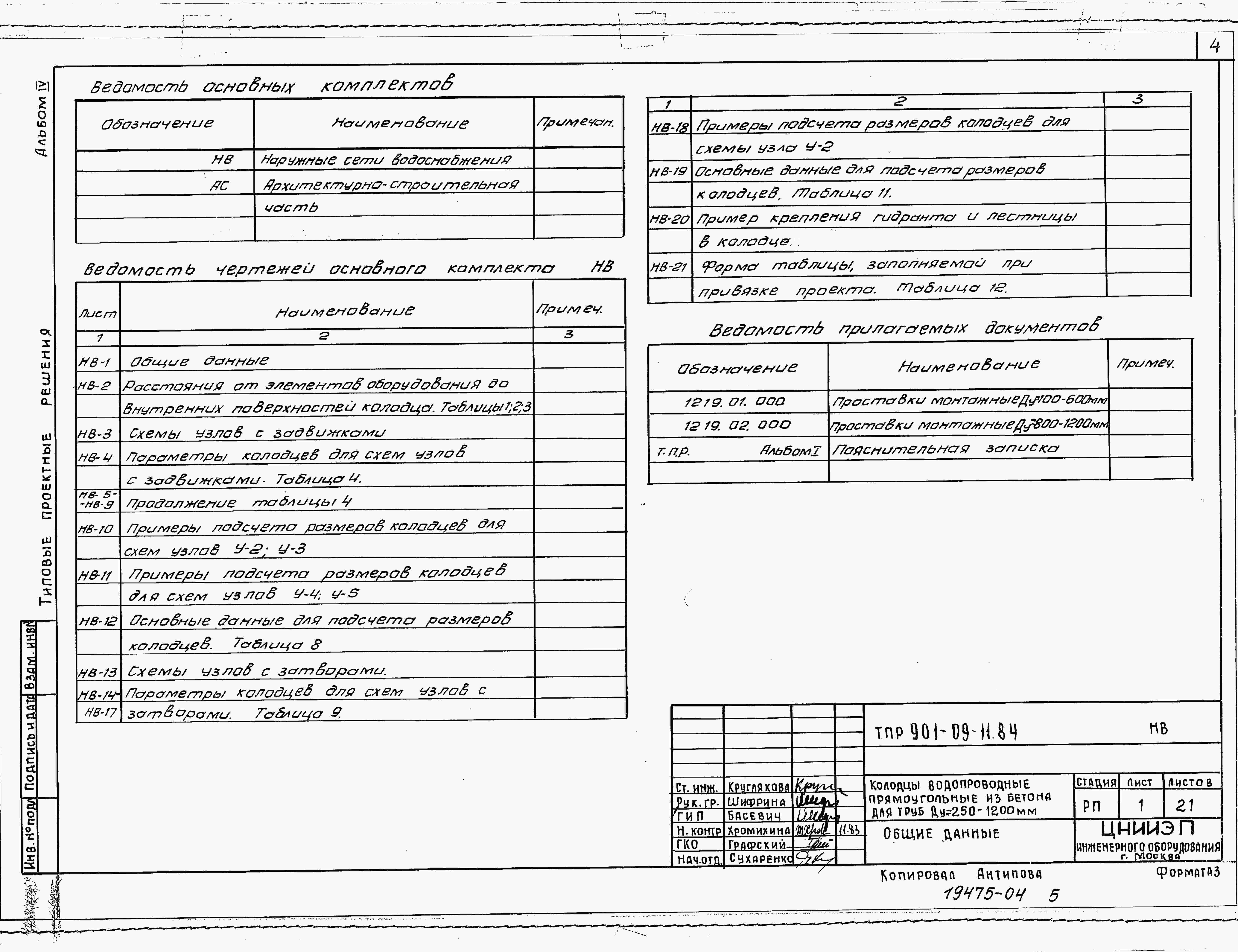

Альбом 4
Колодцы прямоугольные из бетона для труб Ду=250-1200 мм
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

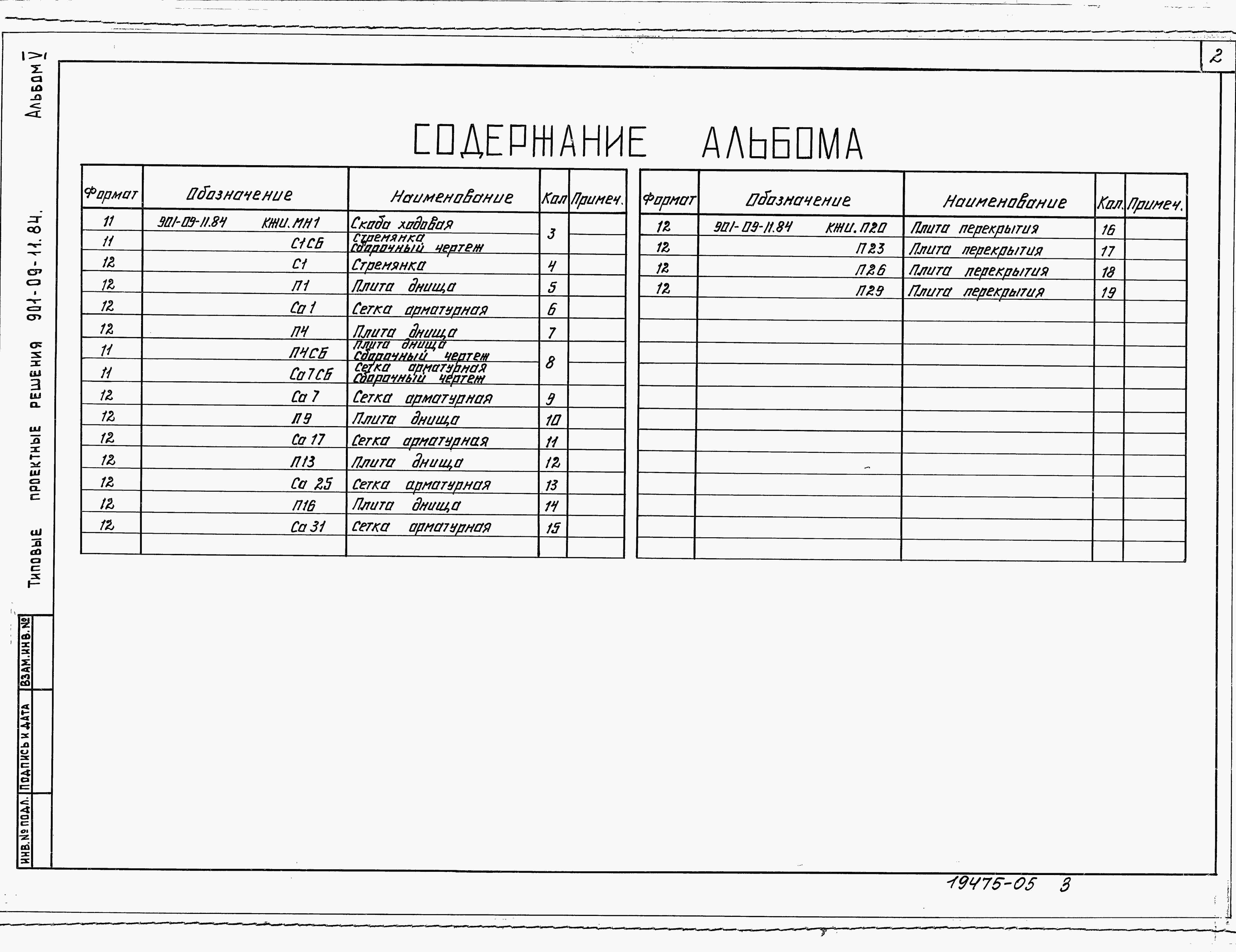

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

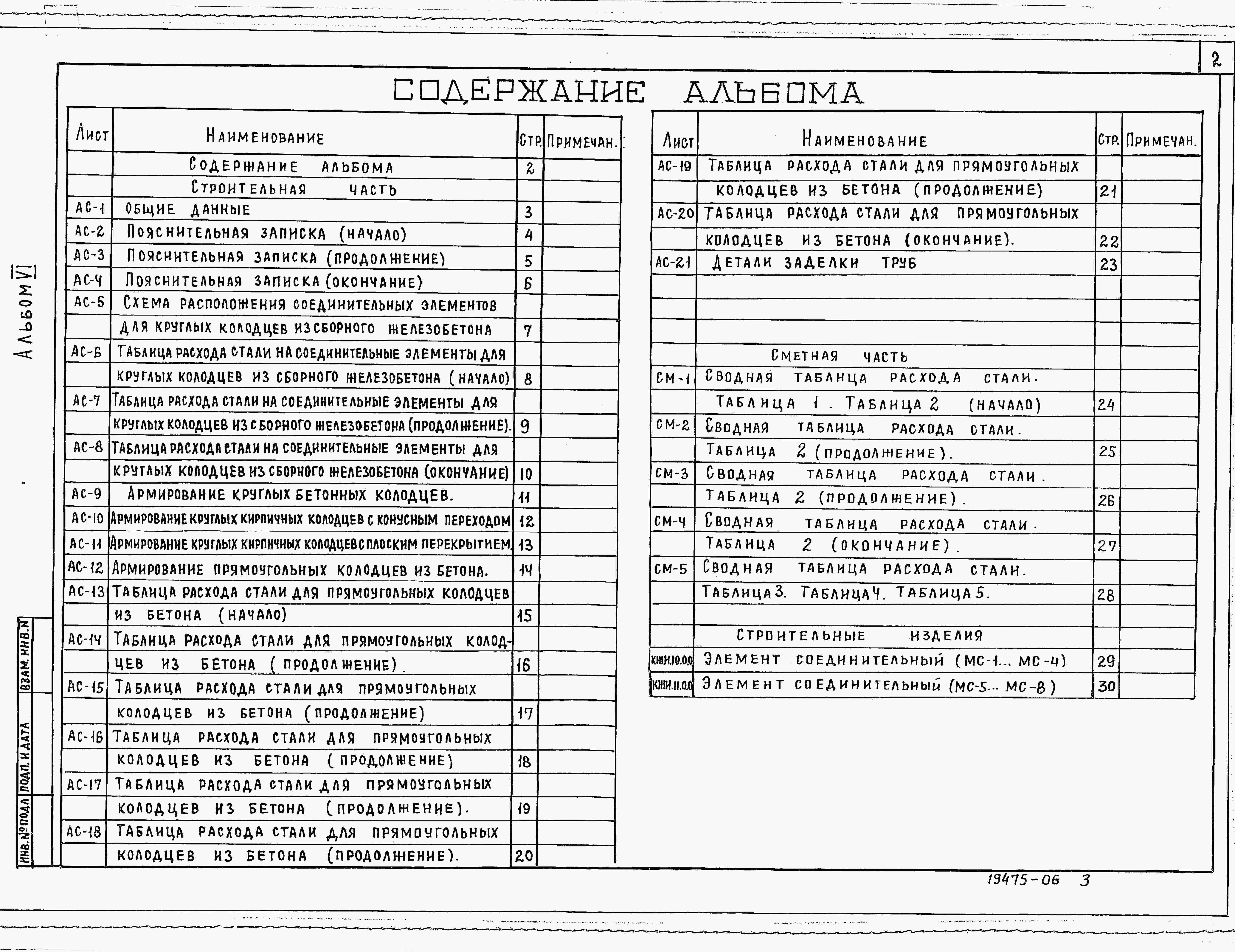

Альбом 6
Дополнительные мероприятия для строительства в сейсмических районах (7-9 баллов)
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
