Типовой проект 901-4-73.83 Резервуары для воды прямоугольные железобетонные сборные емкостью от 1500 до 2500 м3 (проект переведен в формат DWG)

Общие данные

Номер проекта

901-4-73.83

Наименование проекта

Резервуары для воды прямоугольные железобетонные сборные емкостью от 1500 до 2500 м3 (проект переведен в формат DWG)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Купить чертежи малым комплектом On Line
Наименование
Описание комплекта
Количество
листов
Формат
чертежей
Цена
комплекта
Типовой проект 901-4-73.83 Конструкции железобетонные
Альбом 3
14
DWG
5100 руб.
Купить паспорт проекта On Line
Наименование
Описание
Формат
поставки
Цена
паспорта
Паспорт проекта
901-4-73.83
Краткое описание проекта
PDF
360 руб.


Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта



Купить альбом или проект целиком по безналичному расчету
Номер альбома
Наименование
Состав альбома
Проект целиком

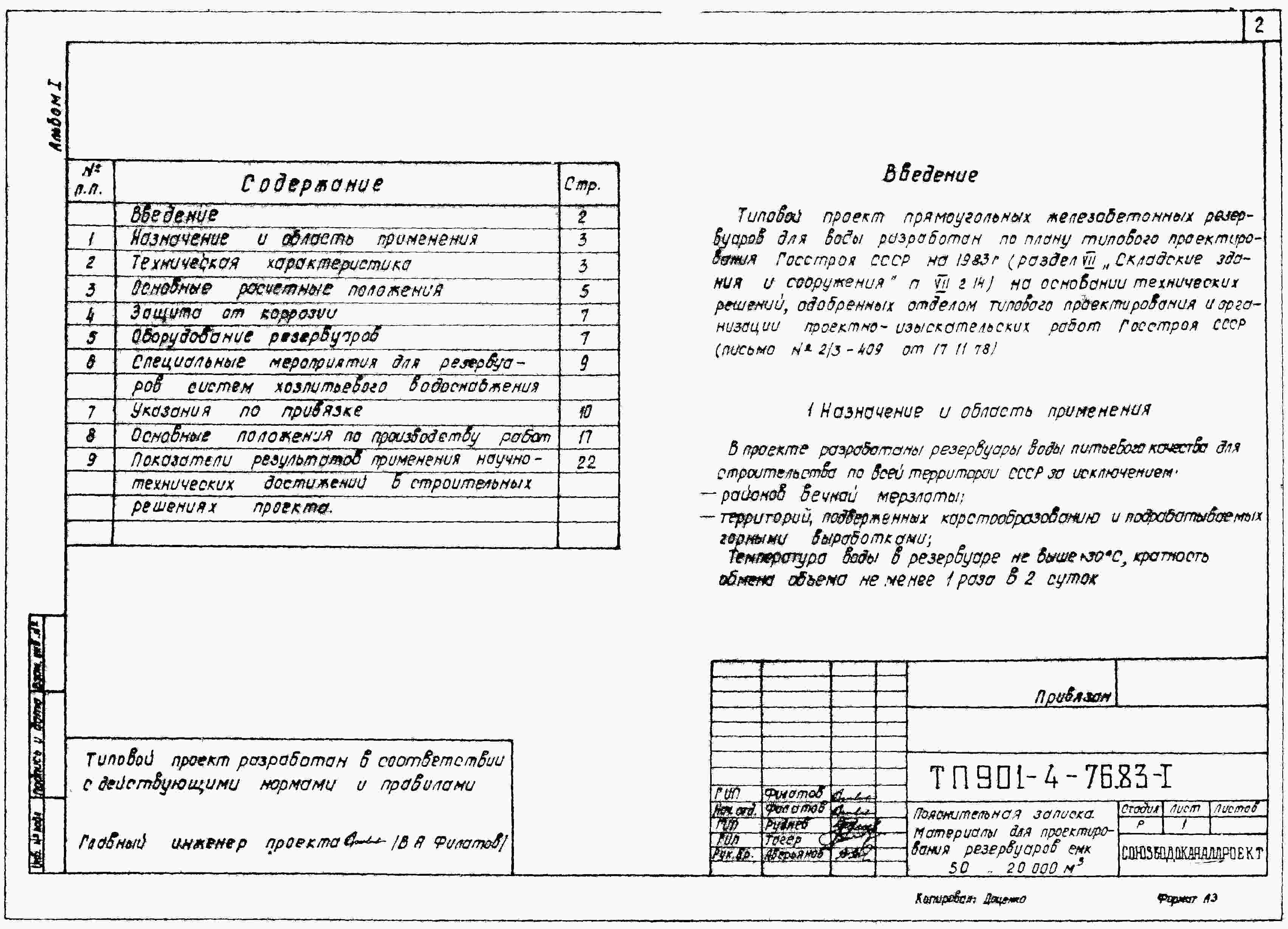

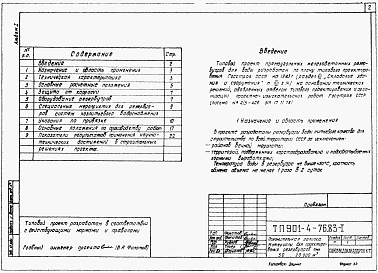

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

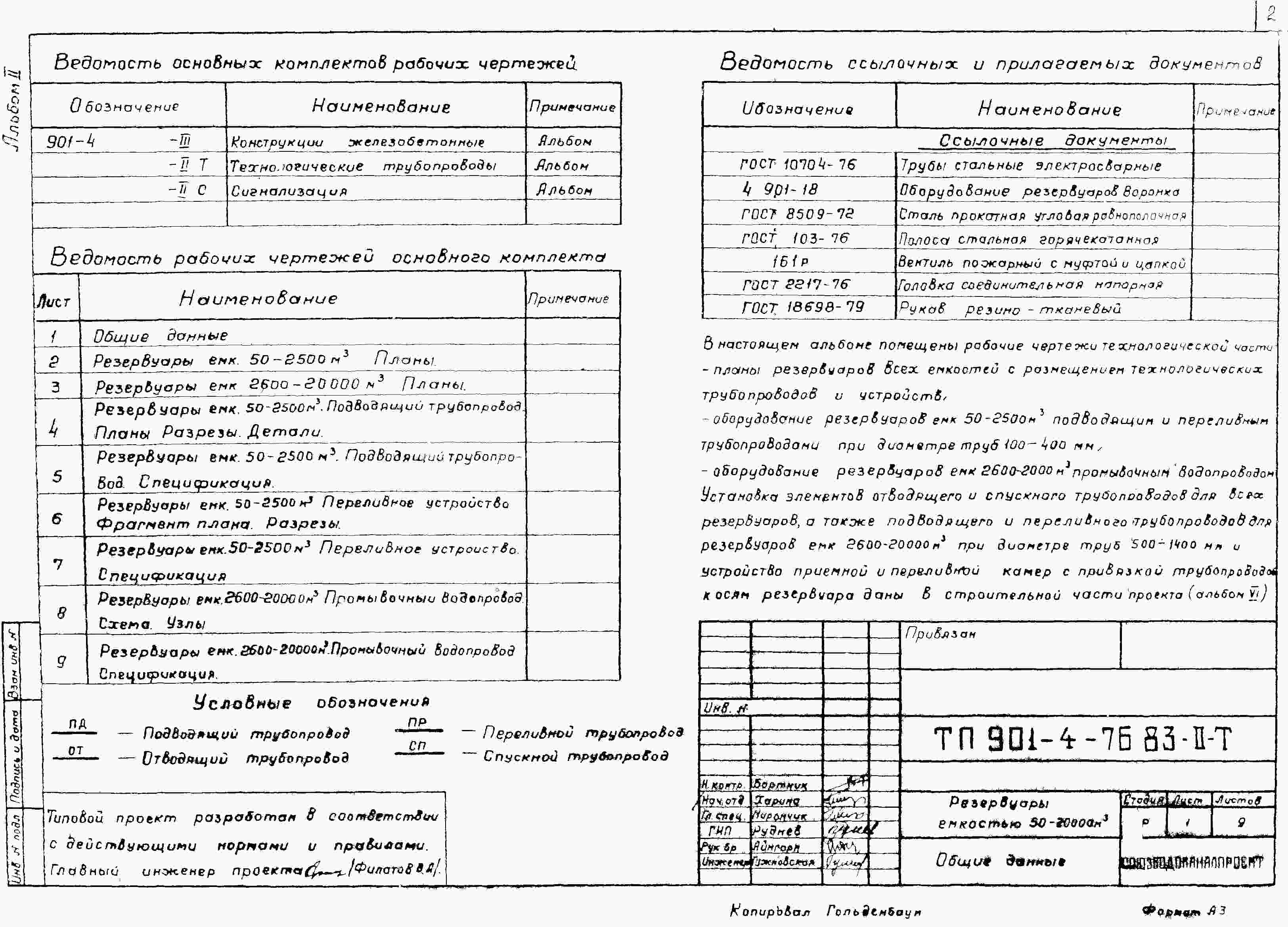

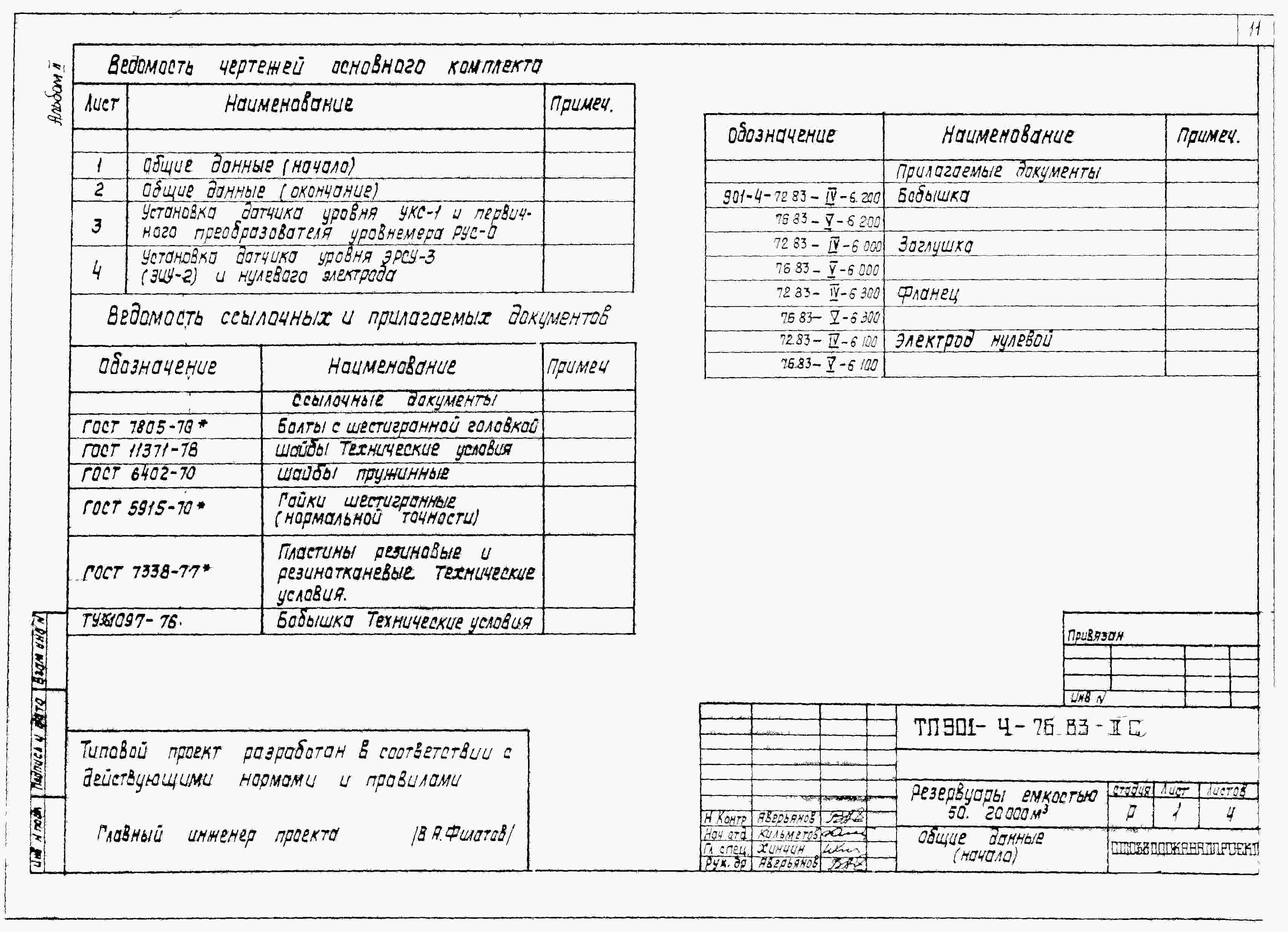

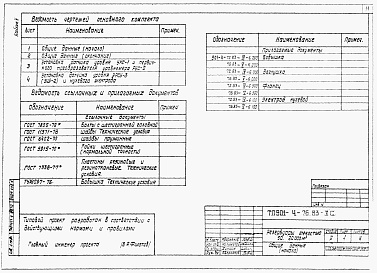

Альбом 2
Технологические трубопроводы и сигнализация резервуаров емк. 50-20000 м3. (из ТП 901-4-76.83)
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

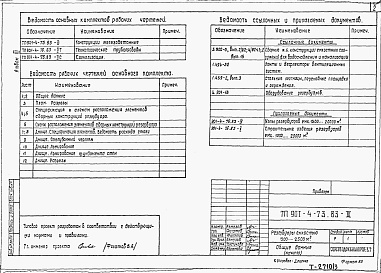

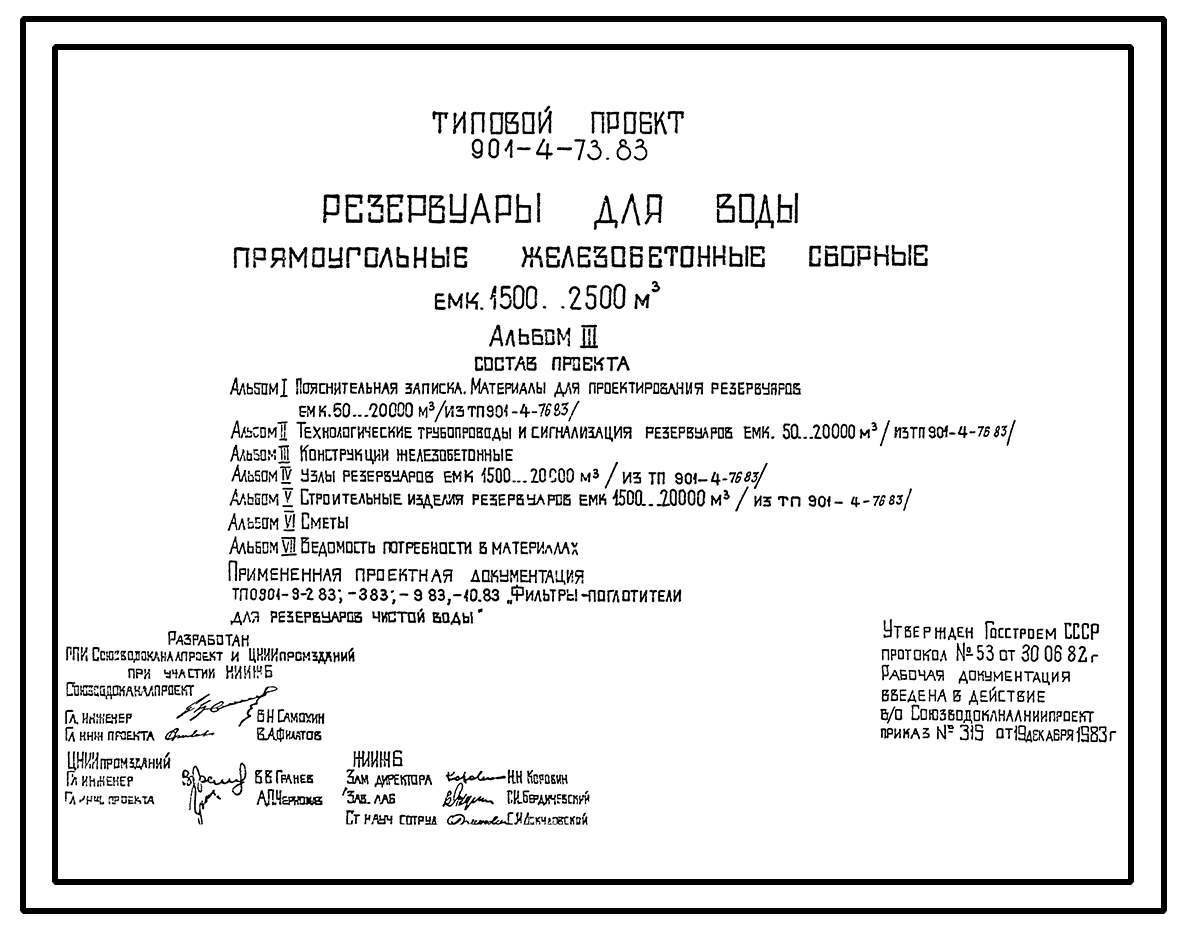

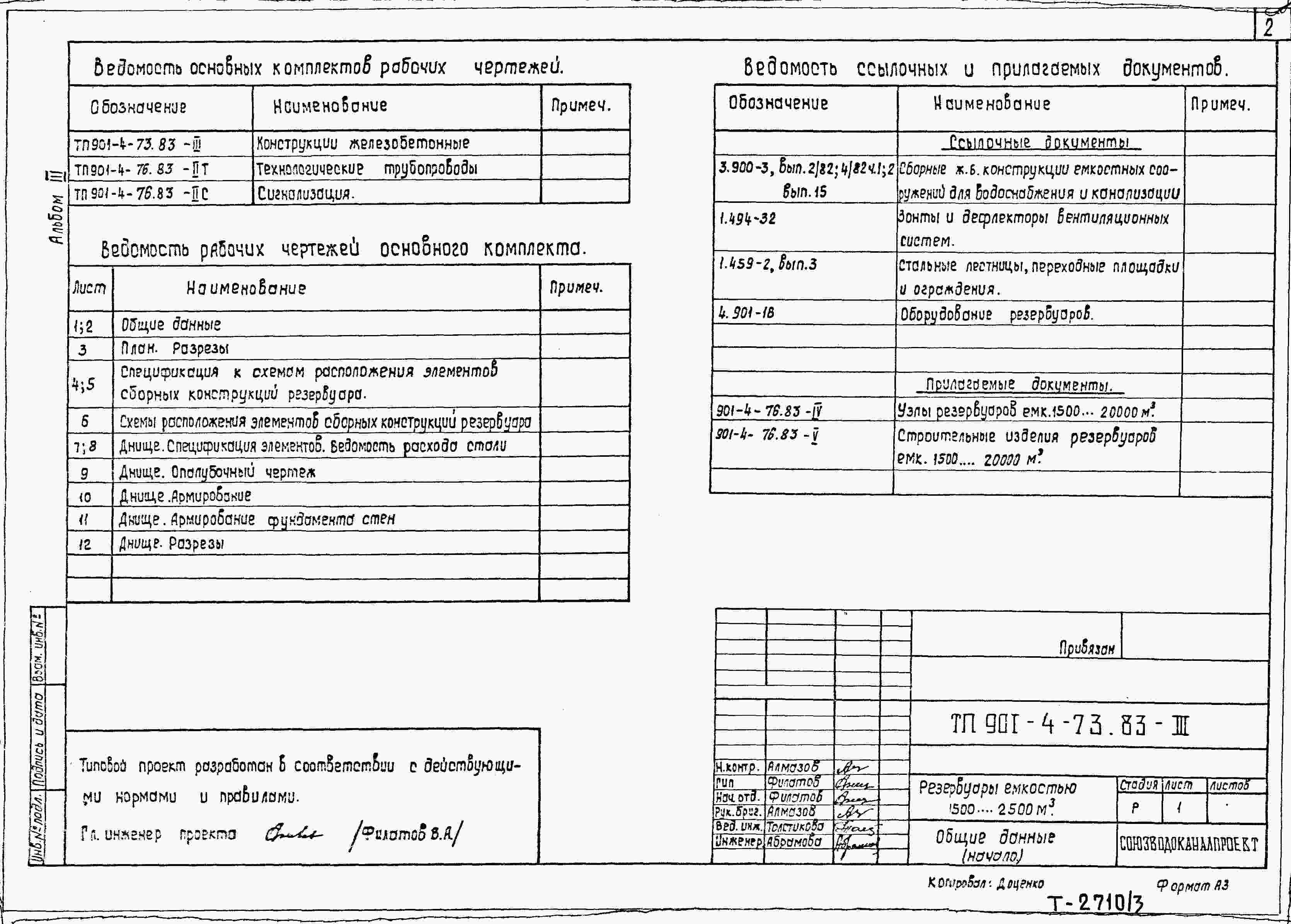

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

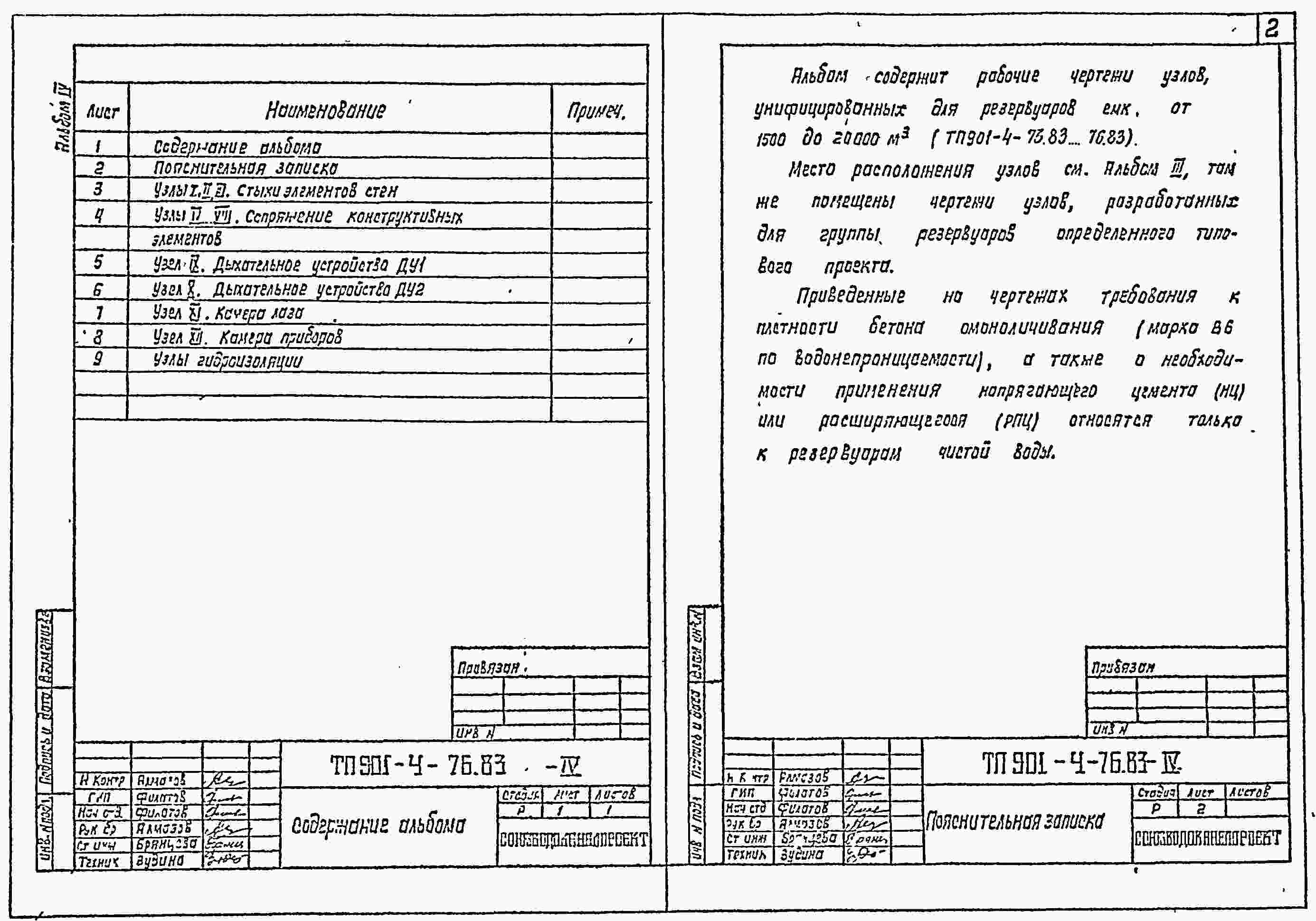

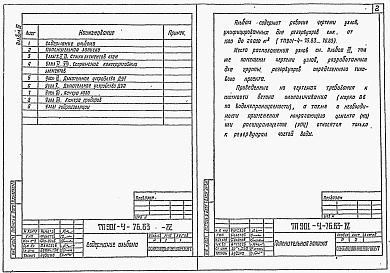

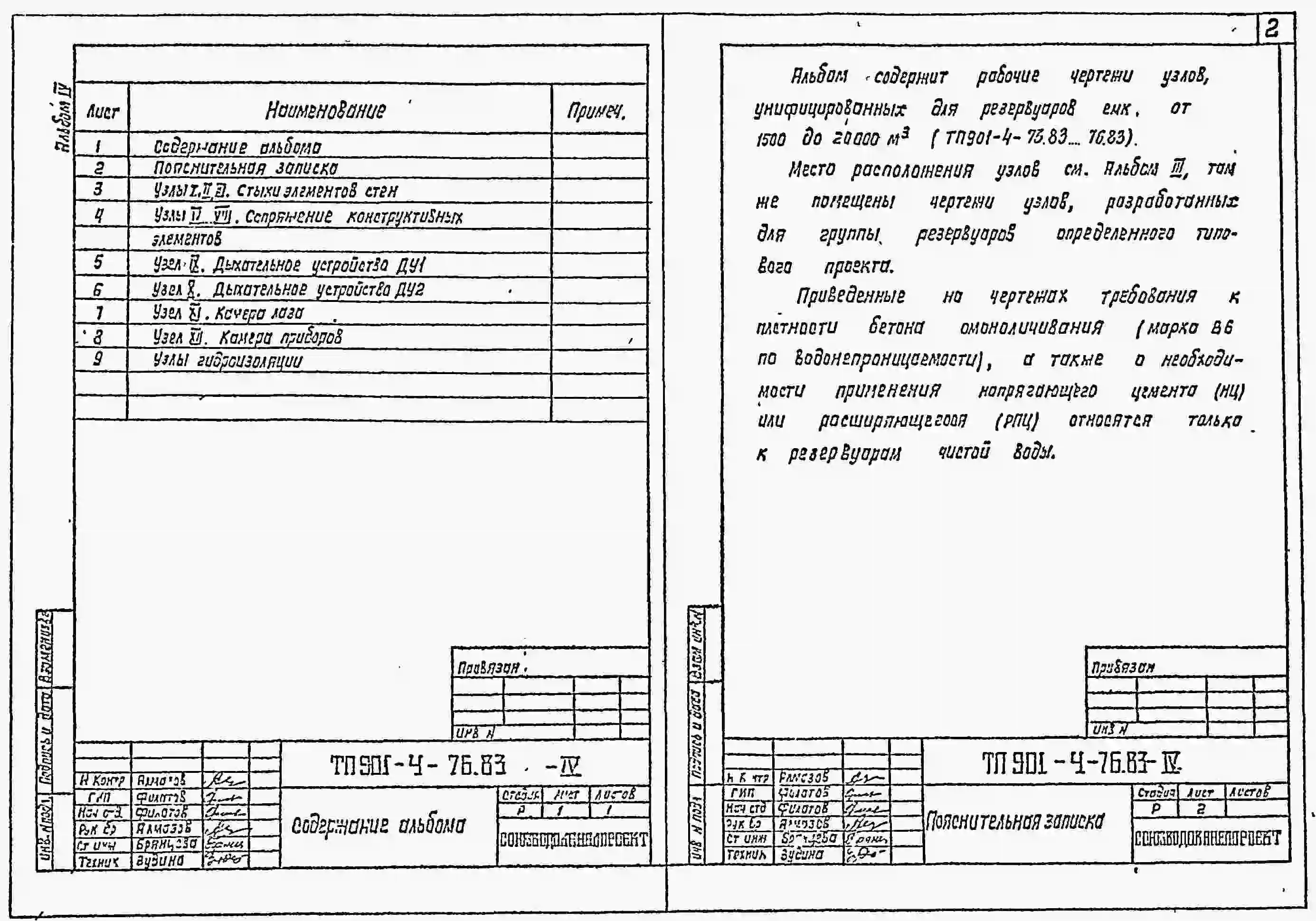

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

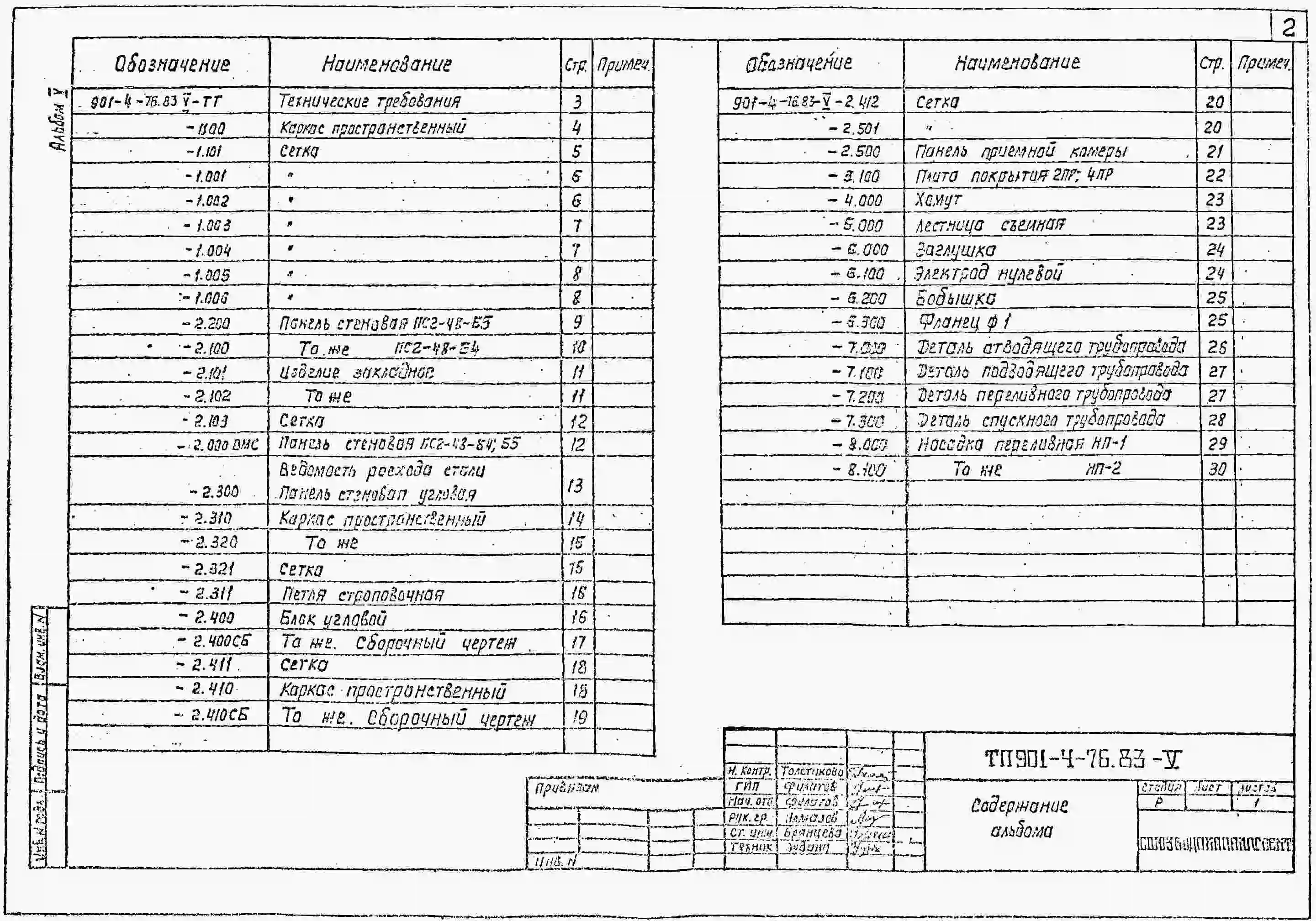

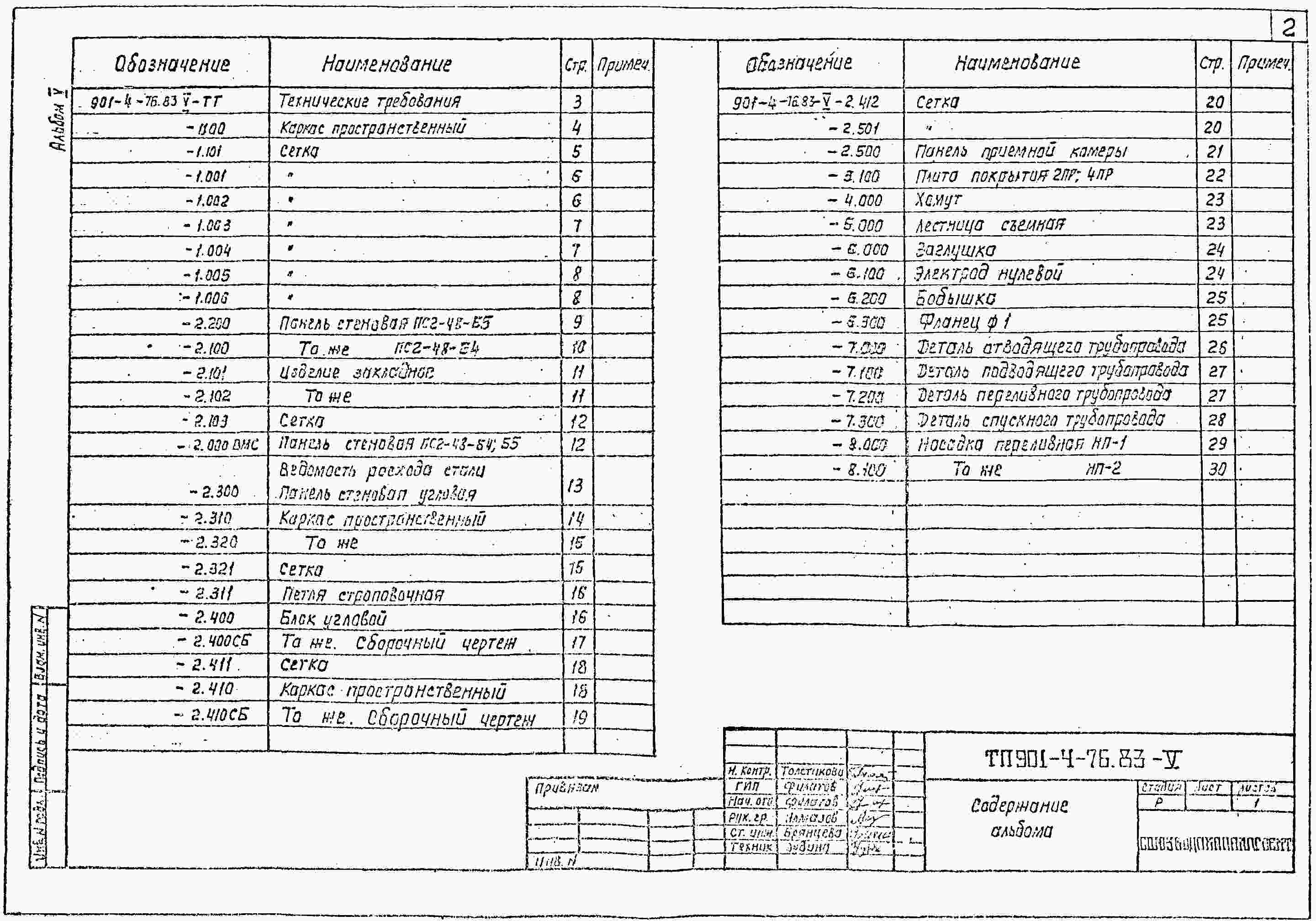

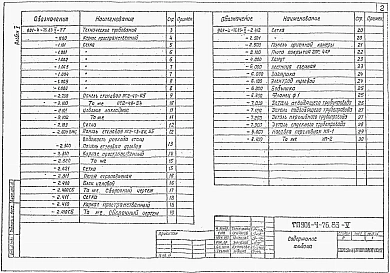

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

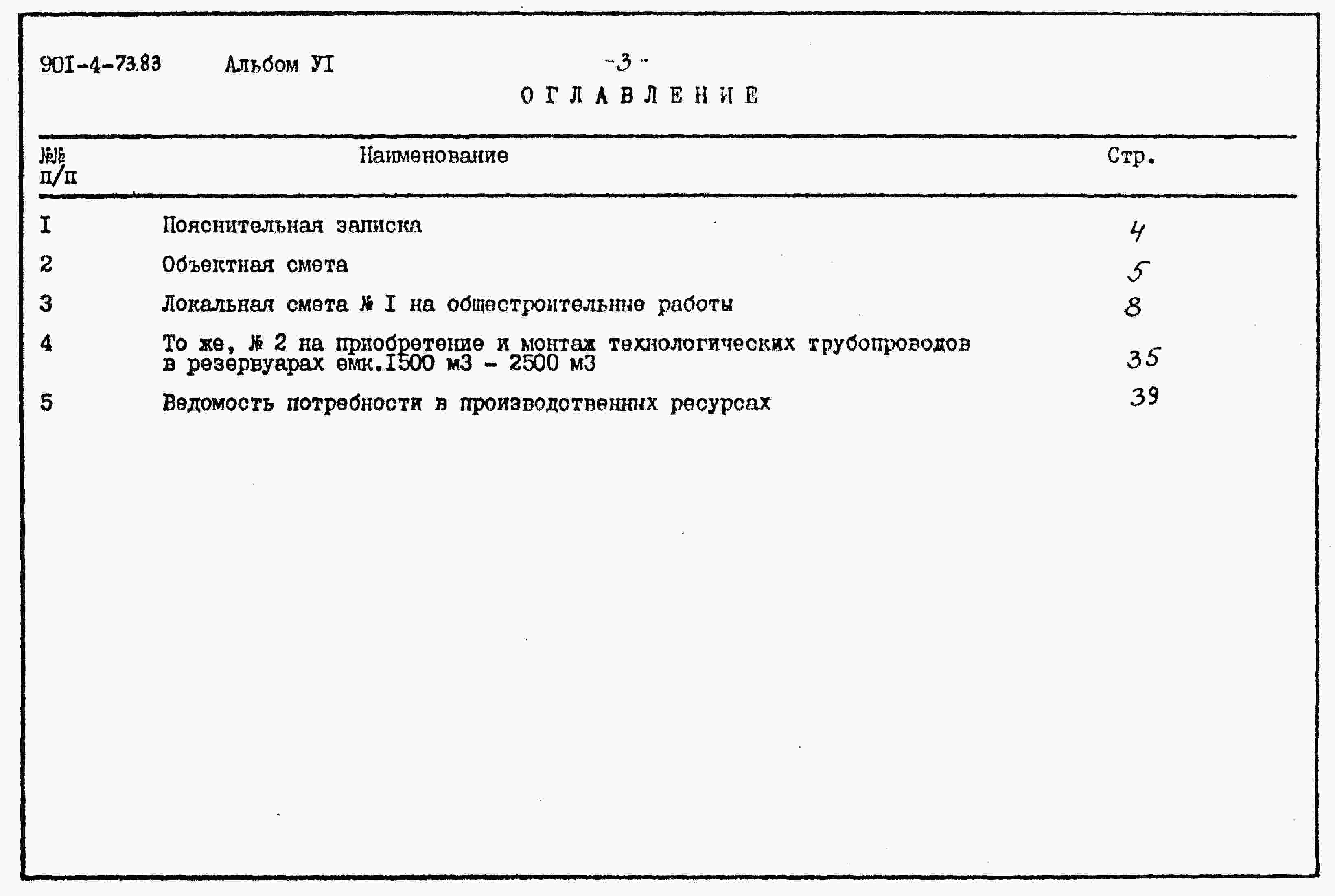

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

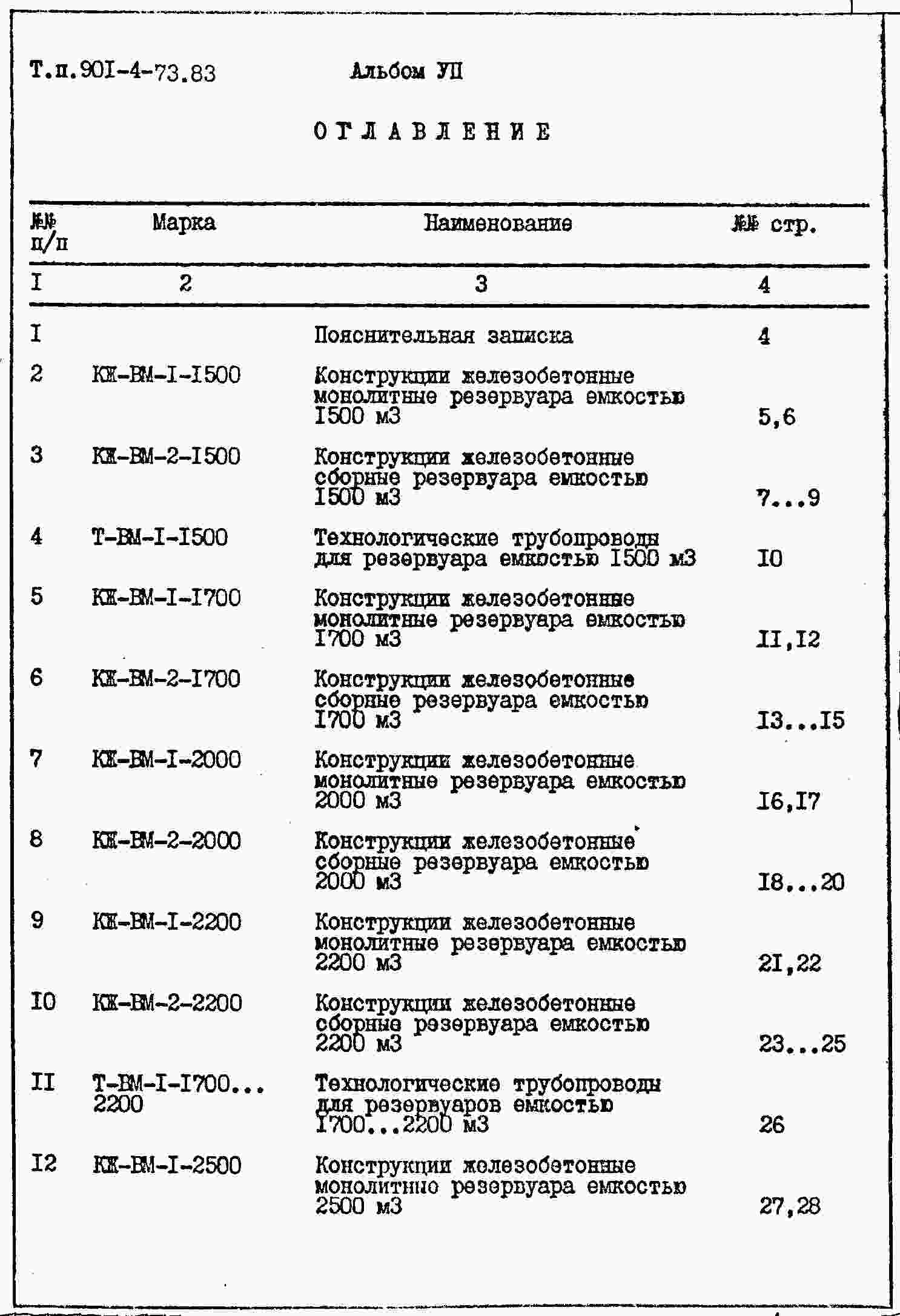

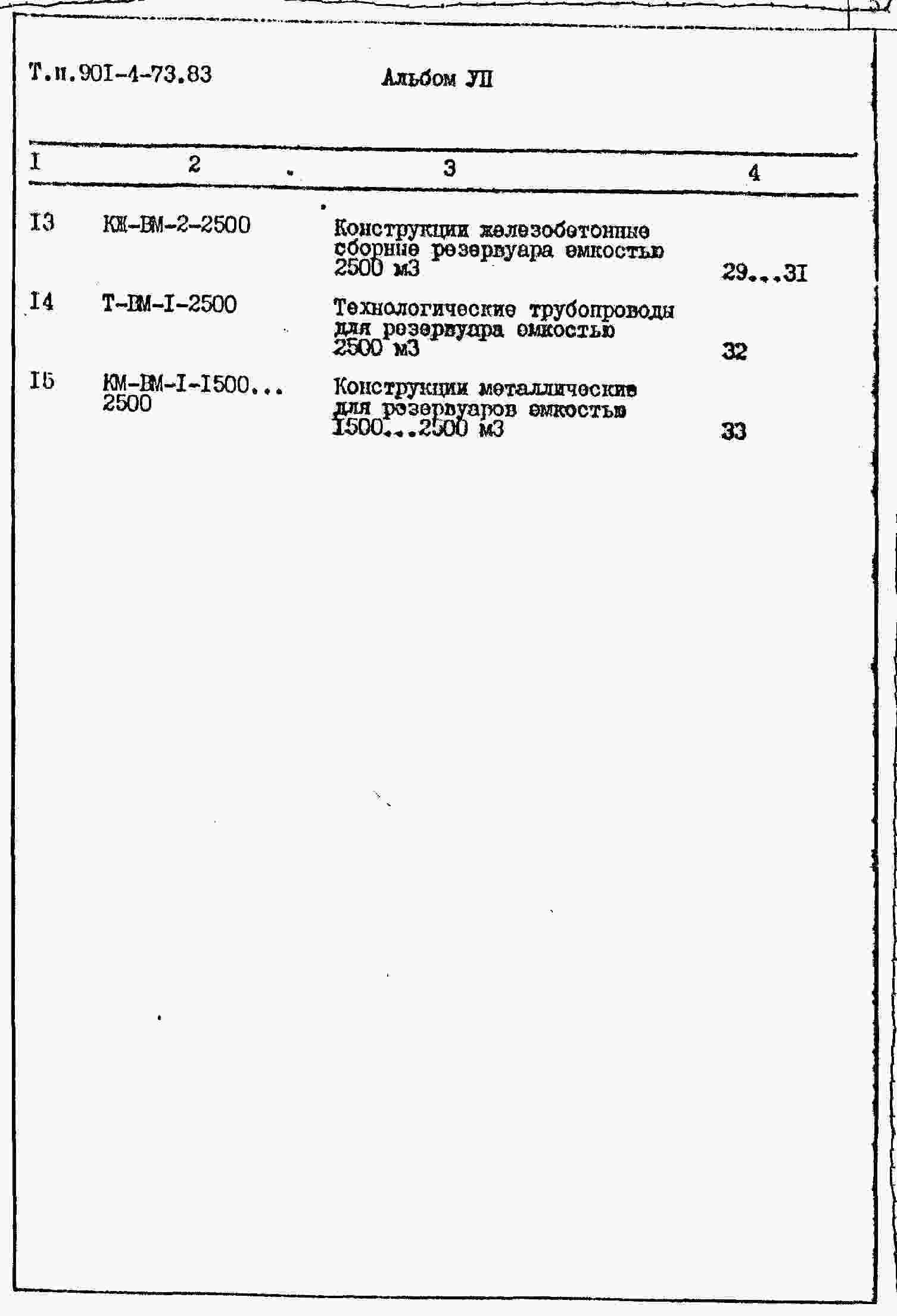

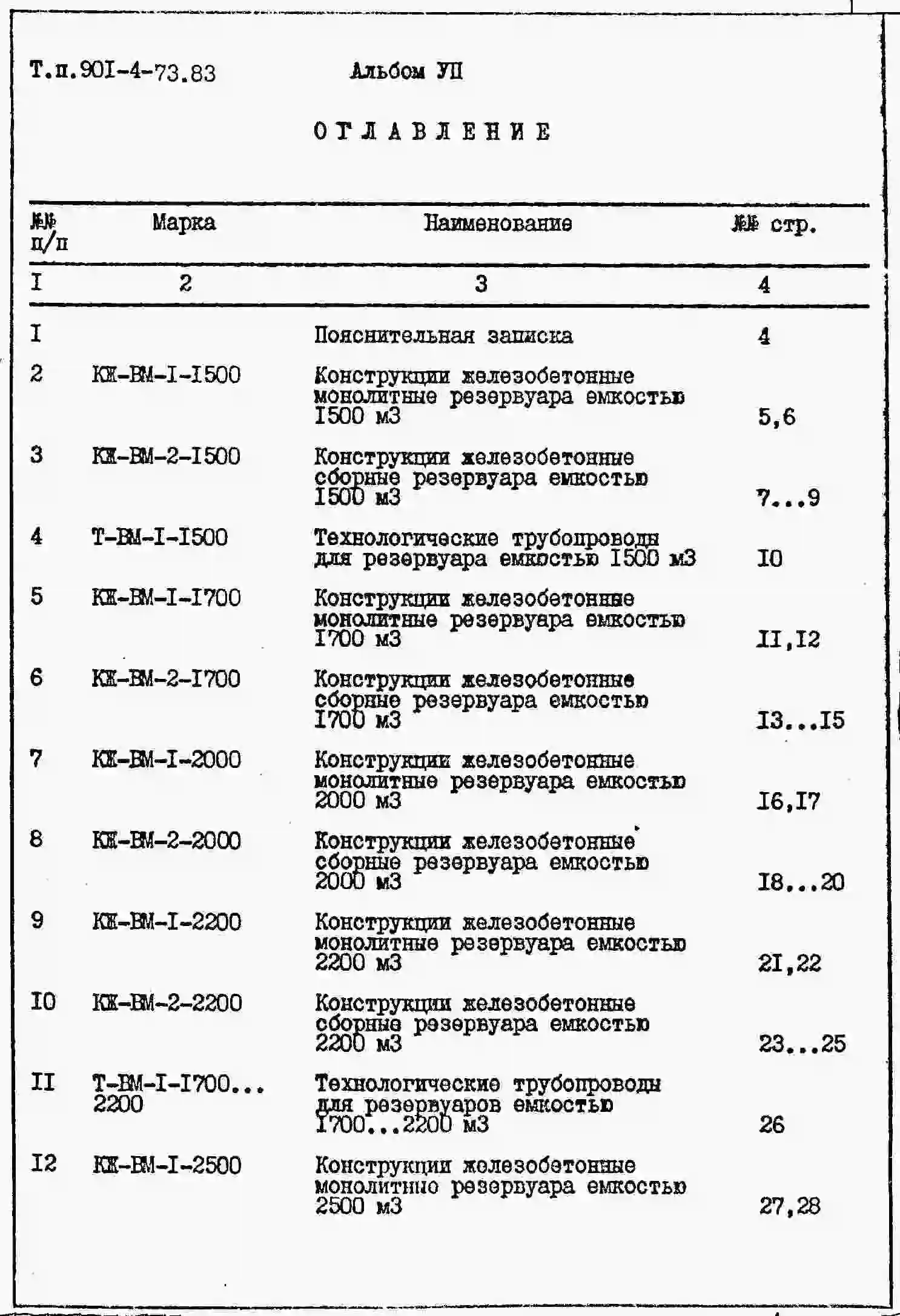

Альбом 7
Ведомость потребности в материалах.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Описание проекта

проект переведен в формат DWG

Строительные конструкции и изделия

Днище — монолитный железобетон М200.

Стены—сборные железобетонные панели и блоки:

панели рядовые — по серии 3.900-3 вып.15, т.р. 1.

панели угловые — индивидуального изготовления из бетона М200, т.р. 1.

блоки угловые — индивидуального изготовления из бетона М300, т.р. 1.

Фундаменты под колонны — сборные железобетонные по серии 3.900-3 вып.15, т.р. 1.

Колонны — сборные железобетонные по серии 3.900-3 вып.15, т.р. 1.

Покрытие — сборные железобетонные плиты покрытия по серии 3.900-3 вып.15, т.р. 1.

Камеры на покрытии — сборные железобетонные по серии 3.900-3 вып.15, т.р. 1.

Наибольшая масса монтажного элемента (стеновая панель) — 6,75 т.

Технологический процесс

В зависимости от назначения резервуар содержит регулирующий, пожарный, аварийный и контактный объемы воды.

Контроль и сигнализация уровней воды обеспечиваются уровнемерами ЭРСУ-3, ЭИУ-2, УКС-1 и РУС в различных сочетаниях.

Дополнительные данные

Расшифровка марки резервуара: РЕ-100М-25.

Буквы РЕ — наименование сооружения — резервуар;

первый цифровой индекс — толщна грунтовой засыпки покрытия в см — 100 см;

буква М при этом индексе — допускается подпор грунтовых вод;

при отсутствии буквы М подпор не допускается;

второй цифровой индекс — номинальная емкость резервуара в сотнях м3 — 2500 м3.

Исполнения РЕ-50 и РЕ-100М обеспечивают нормальную эксплуатацию резервуара в обычных условиях. При неблагоприятном сочетании низких температур воздуха (ниже — 300С), поступающей в резервуар воды (ниже +10С) с малой кратностью обмена (менее 1 раза в 2 суток) для обеспечения необходимого сопротивления теплопередаче вместо исполнений РЕ-50 могут быть применены исполнения РЕ-75 соответственно, конструкции которого также разработаны в рабочих чертежах.

В проекте разработаны резервуары хозяйственно-питьевого водоснабжения, содержащие воду, подготовленную для подачи непосредственно потребителю. Для прочих резервуаров ( в том числе резервуаров технической воды) приведены упрощенные конструктивные решения.

Технико-экономические показатели приведены для резервуаров марки РЕ-50 (основное исполнение).

Расчетный показатель — 1 м3 фактической емкости.

Сметная документация составлена в нормах и ценах 1984 г.
