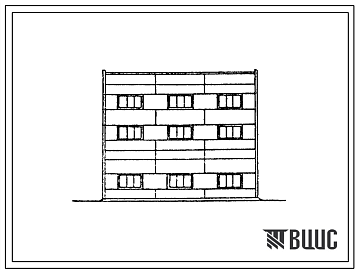

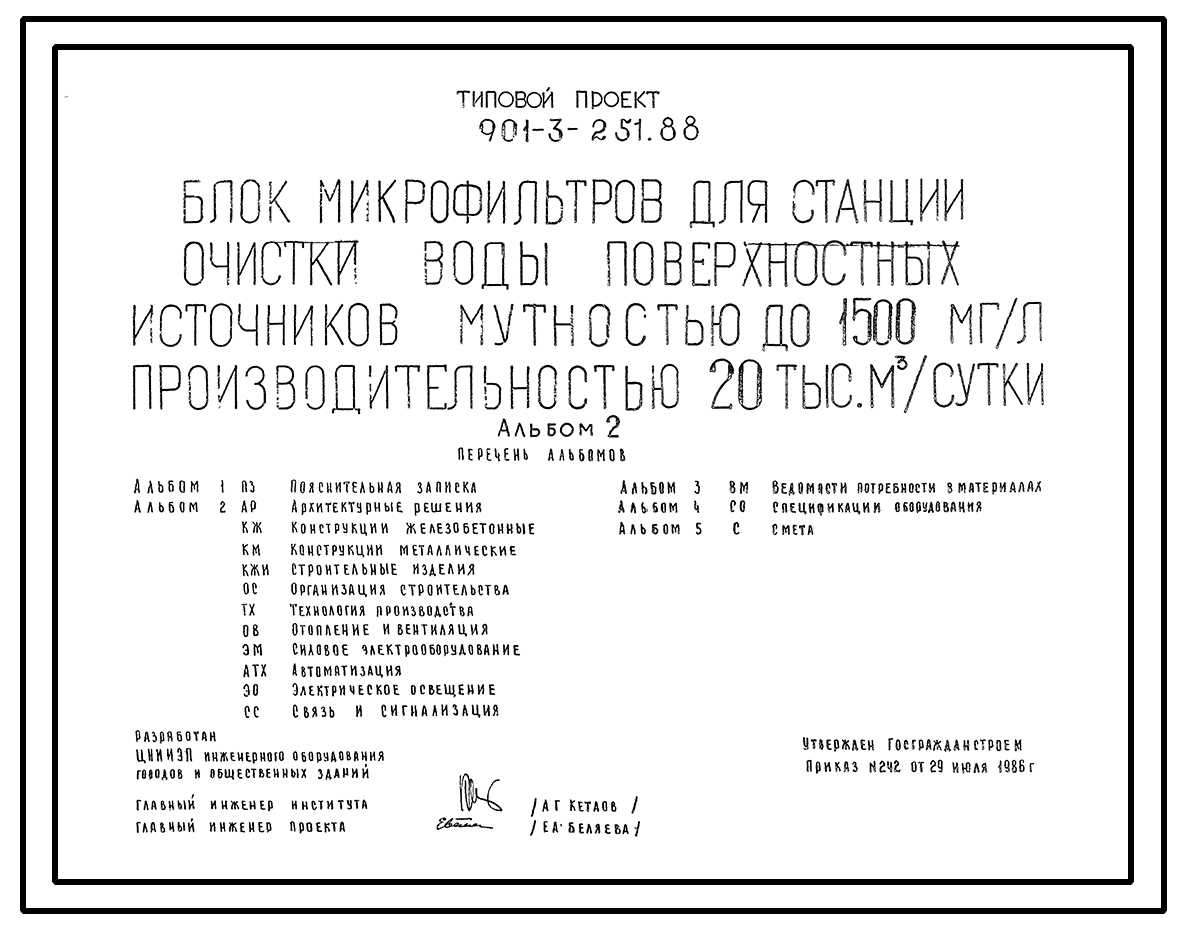

Типовой проект 901-3-251.88 Блок микрофильтров для станции очистки воды поверхностных источников мутностью до 1500 мг/л, производительностью 20,0 тыс. м3/сут

Общие данные

Номер проекта

901-3-251.88

Наименование проекта

Блок микрофильтров для станции очистки воды поверхностных источников мутностью до 1500 мг/л, производительностью 20,0 тыс. м3/сут

История изменений

901-3-251.88
является заменой
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

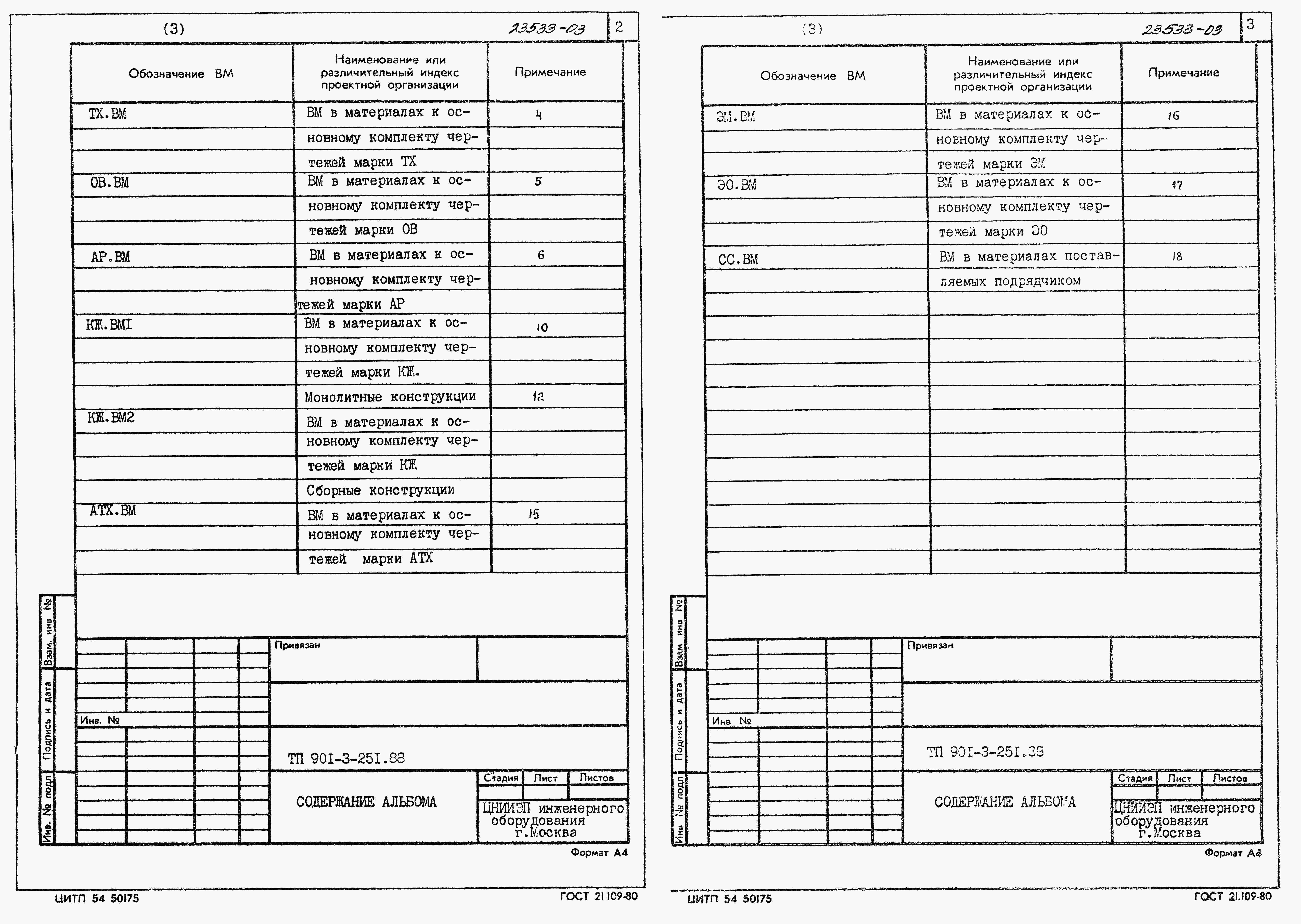

Состав проекта
Номер альбома
Наименование
Состав альбома

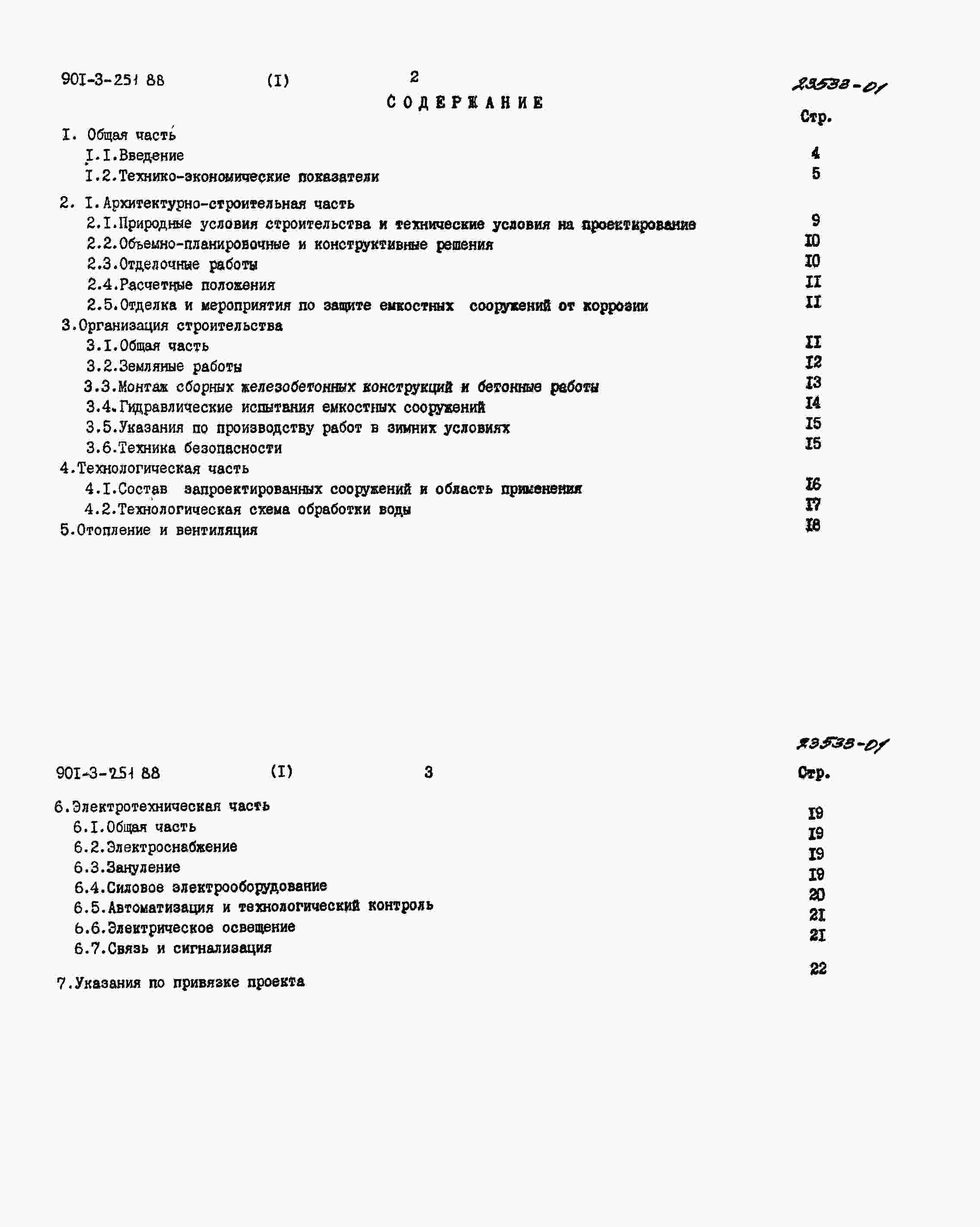

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

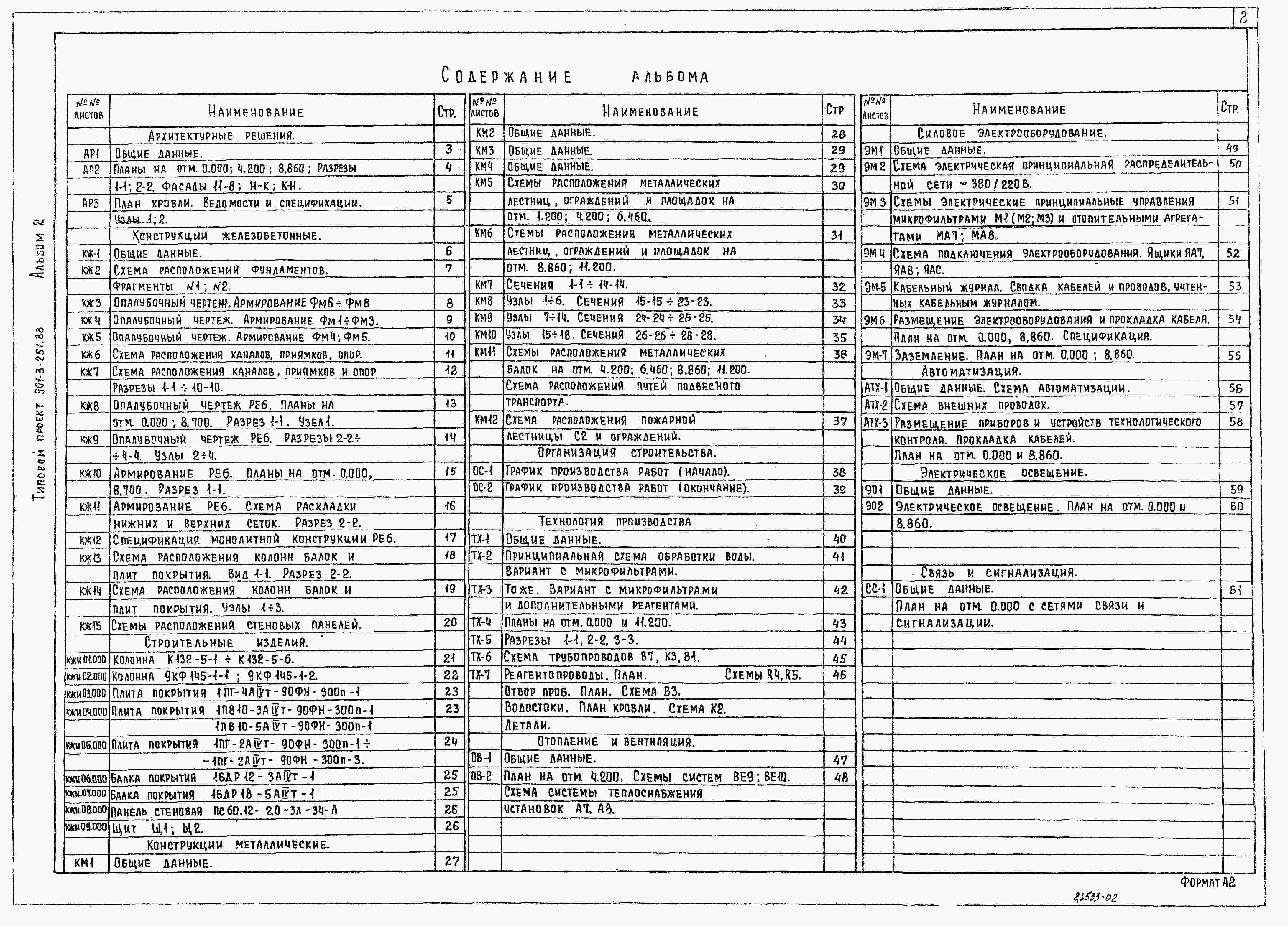

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

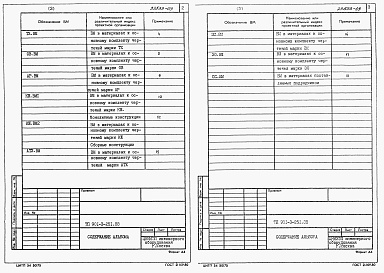

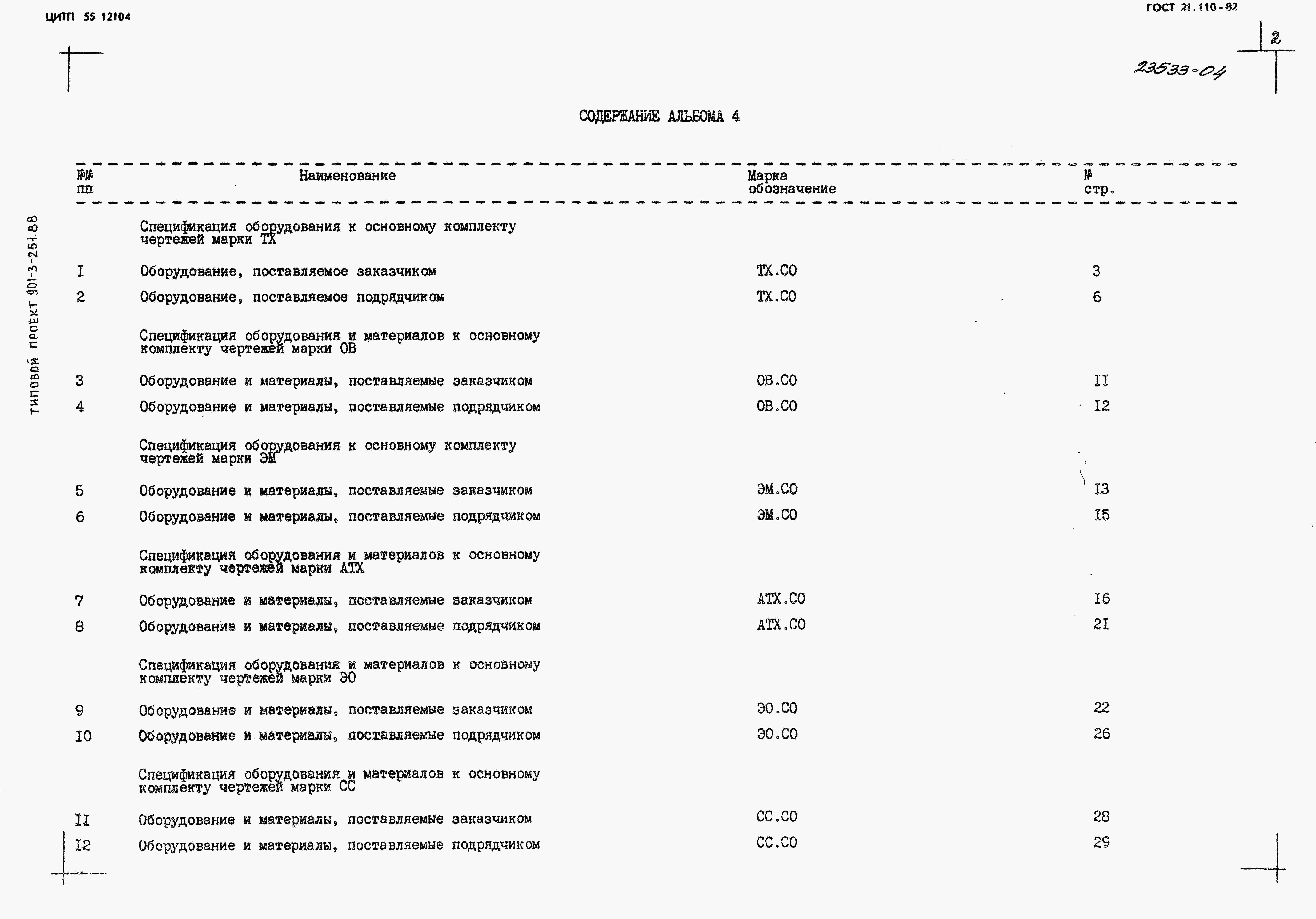

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

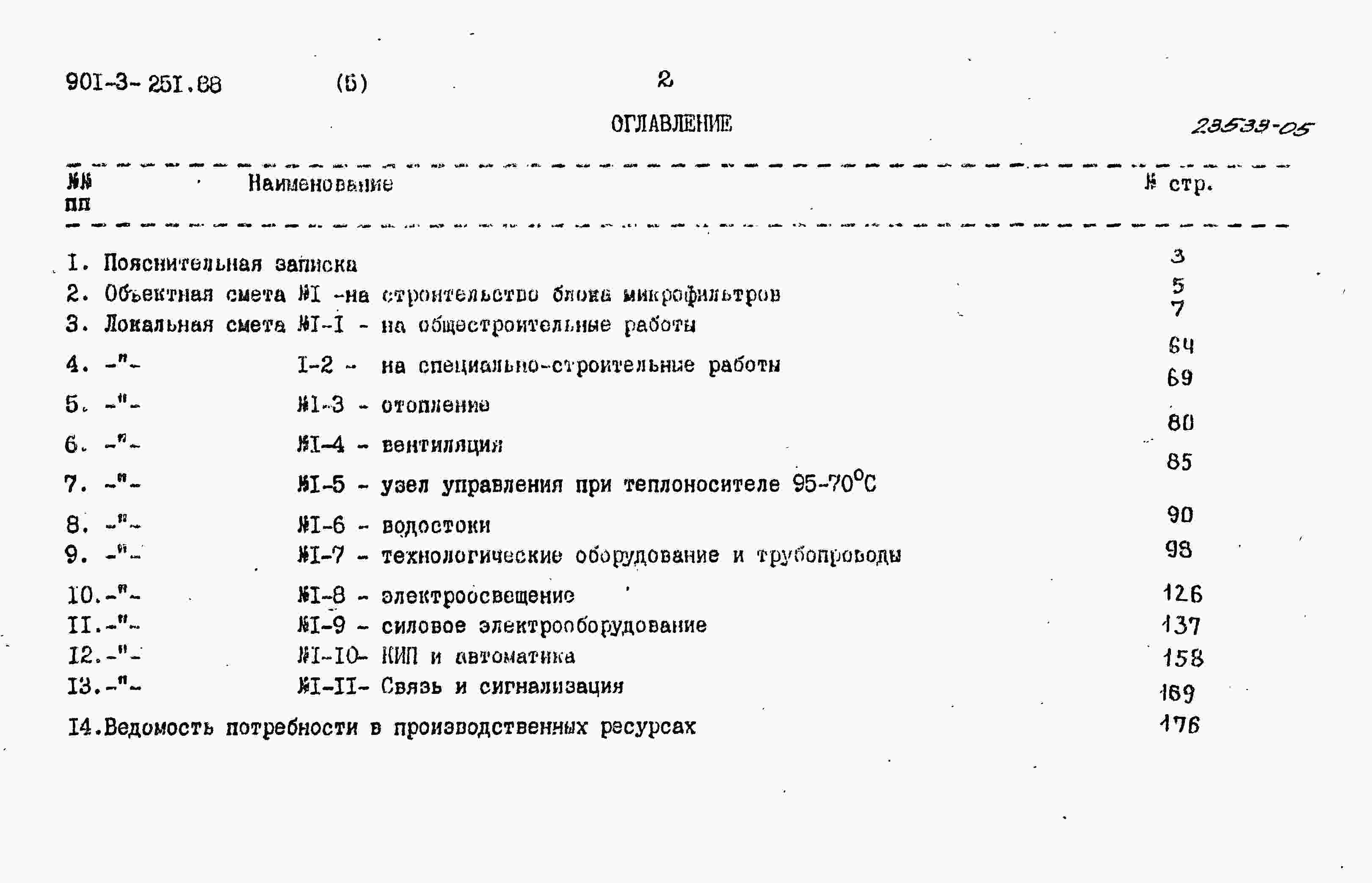

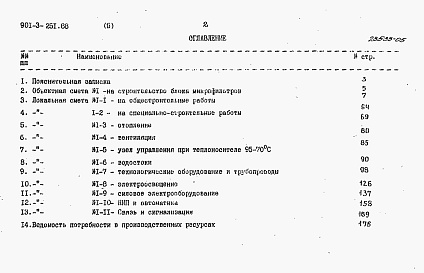

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ
Помещение микрофильтров — 216 м2

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
Микрофильтр МФМ 1,5х2,8 — 3
Кран ручной г.п. 2 т — 1

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Сооружение предназначено для предварительной обработки воды на микрофильтрах с целью выделения из нее планктона и защиты дырчатых систем и трубопроводов от засорения грубодисперсными частицами.
Применяется блок микрофильтров при наличии в водоисточнике большого количества планктона (при среднемесячном содержании свыше 1000 клеток в 1 мл воды и продолжительности не менее одного месяца).

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ
Фундаменты — монолитные ж.б. по серии 1.412-1/77 вып. 3 из бетона В15, типоразмеров-3.
Фундаментные балки — сборные ж.б. по серии 1.415.1-2 вып. 1+3, типоразмеров-3.
Стены наружные — сборные керамзитобетонные стеновые панели по серии 1.030.1-1 вып. 1-1, 4-1, типоразмеров-6.
Колонны — сборные ж.б. по серии 1.423-5 вып. 1,2 типоразмеров-1; 1.427.1-3, вып. 1, 2, типоразмеров-1.
Балки покрытий — сборные ж.б. по серии 1.462.1-3/80 вып. 1, типоразмеров-2.
Стаканы — сборные ж.б. по серии 1.494-2., вып. 1, типоразмеров-1.
Покрытия — сборные ж.б. плиты по серии 1.465.1-10/82, вып. 0, 1, 2 типоразмеров-2.
Кровля — из 2-х слоев рубероида РКП-350А на битумной мастике, сборные ж.б. комплексные плиты.
Полы — из цементно-песчаного раствора.
Окна — по ГОСТ 12506-81, типоразмеров-1.
Двери — по ГОСТ 14624-84, типоразмеров-1.
Ворота — по серии 1.435.9-17, вып. 1, типоразмеров-1.
Перемычки — сборные ж.б. по серии 1.038.1-1, вып. 1, типоразмеров-2.
Наибольшая масса монтажного элемента (колонна) — 11400 кг.

ОТДЕЛКА
Наружная — расшивка швов кирпичных стен, окраска цементноперхлорвиниловыми красками.
Внутренняя — штукатурка, окраска поливинилацетатной краской ВА-27А.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ
Водопровод — производственный от насосной станции П подъема, напор на вводе 60 м вод.ст.
Канализация — производственная, присоединение к местной сети площадки. Водосток - внутренний.
Отопление — водяное с параметрами 150-70 град. от наружных тепловых сетей и 95-70 (как вариант).
Вентиляция — приточно-вытяжная, естественная.
Электроснабжение — от сети напряжением 380/220 В.
Освещение — лампы накаливания.
Связь и сигнализация — телефонизация, радиофикация, пожарная сигнализация.
Кран — ручной.

СКОРОСТНОЙ НАПОР ВЕТРА — 23 кгс/см3/0,23 КПа

СТЕПЕНЬ ОГНЕСТОЙКОСТИ — вторая.

РАСЧЕТНАЯ ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА — минус 30.

КЛИМАТИЧЕСКИЙ РАЙОН СССР — II.

ВЕС СНЕГОВОГО ПОКРОВА — 100 кгс/м2/1,00 кПа.

ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ — обычные.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Расчетный показатель 1,0 тыс. м3/сутки обрабатываемой воды (всего 20 единиц).
Настоящий проект разработан взамен ТП 901-3-137.
Смета составлена в ценах 1984 г.

Нормативные документы

Номер документа
Наименование
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
