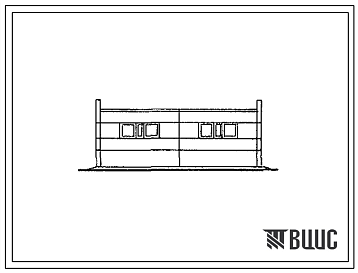

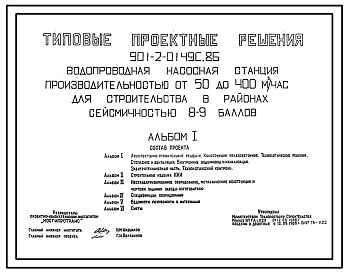

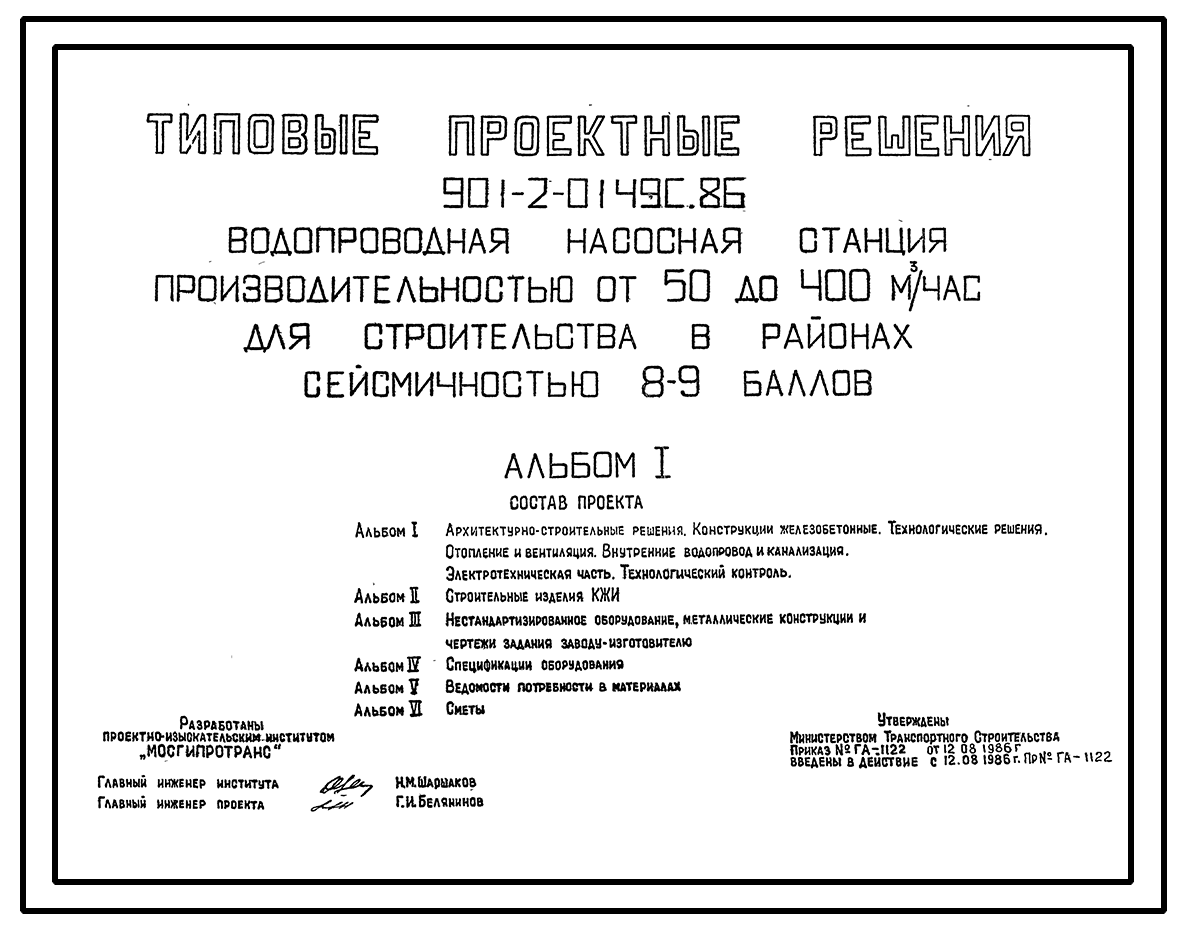

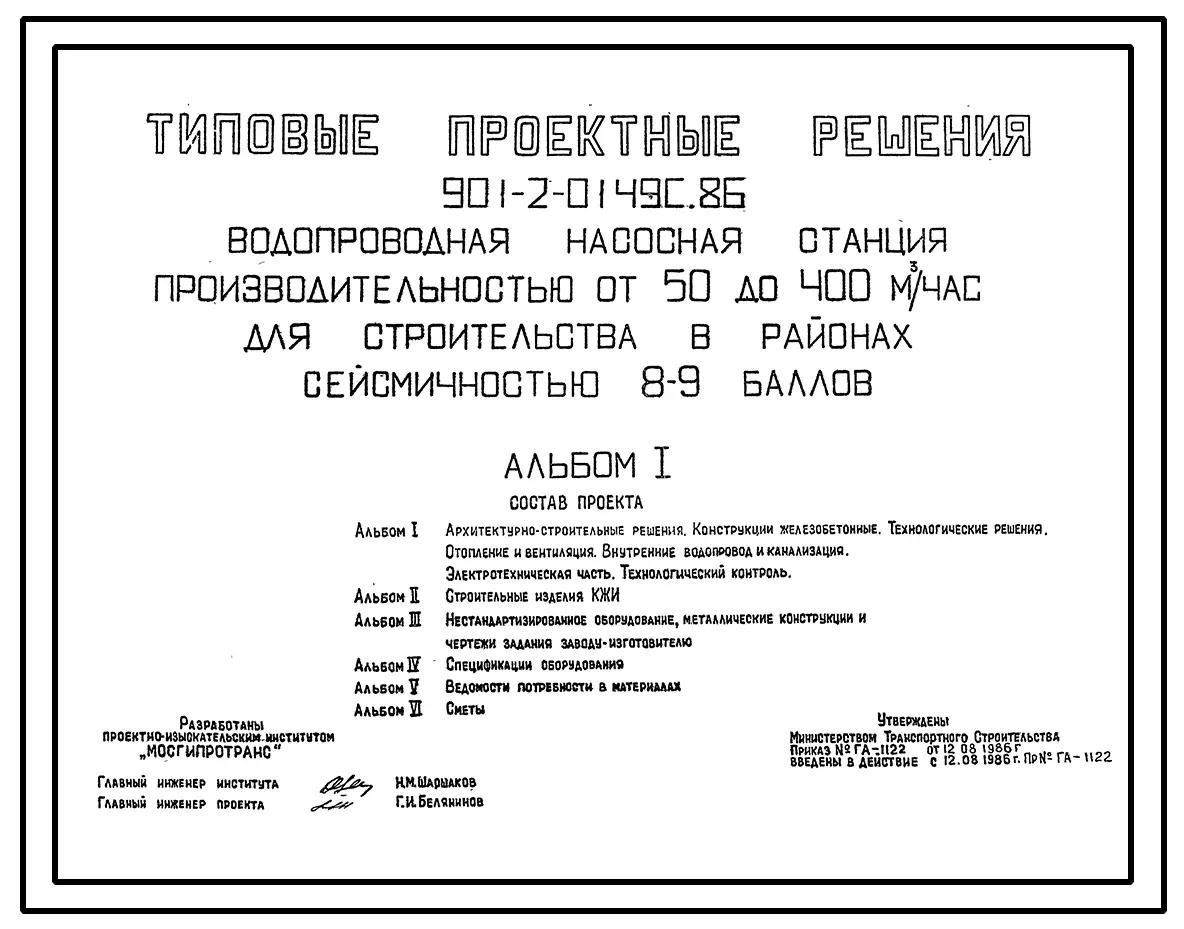

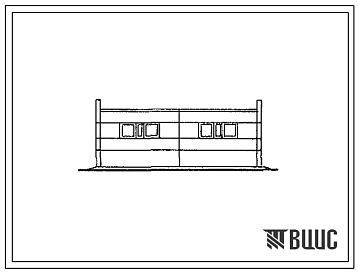

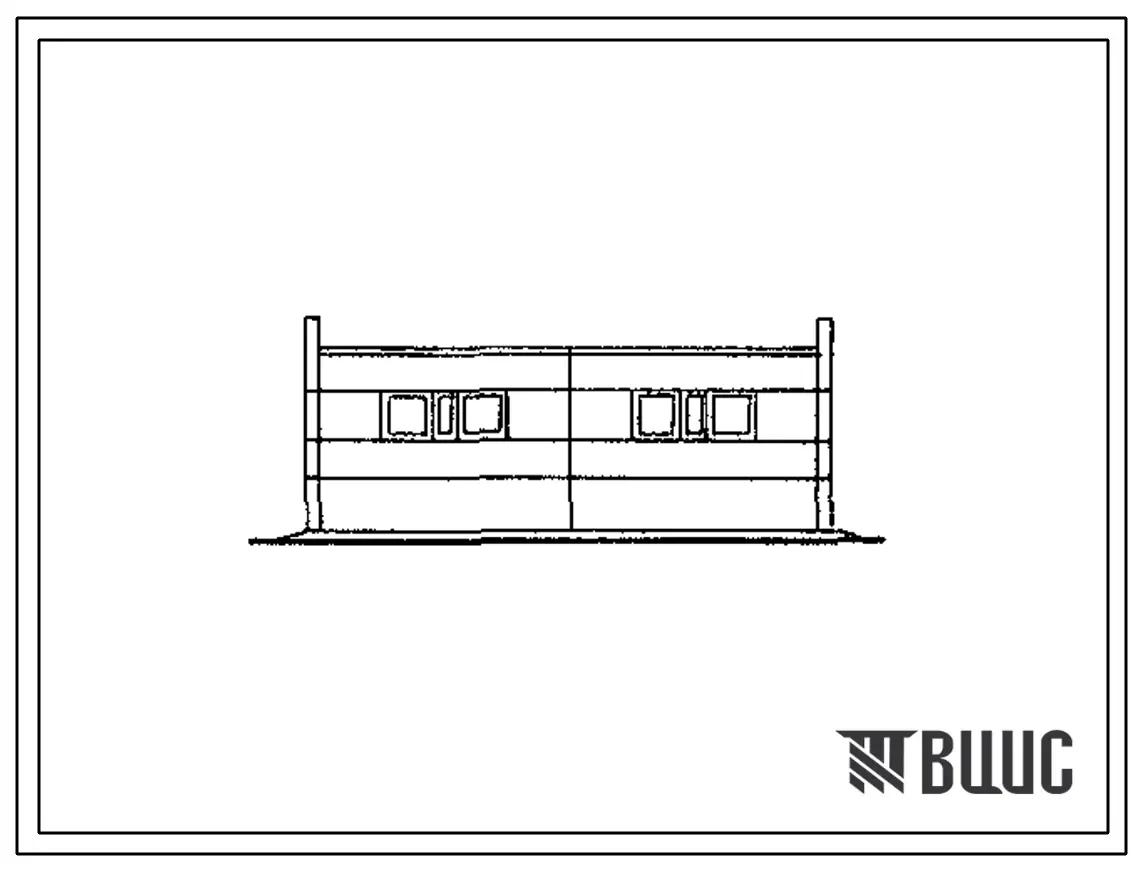

Типовой проект 901-2-0149с.86 Водопроводная насосная станция производительностью от 100 до 400 м3/ч. Сейсмичность 8, 9 баллов

Общие данные

Номер проекта

901-2-0149с.86

Наименование проекта

Водопроводная насосная станция производительностью от 100 до 400 м3/ч. Сейсмичность 8, 9 баллов

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

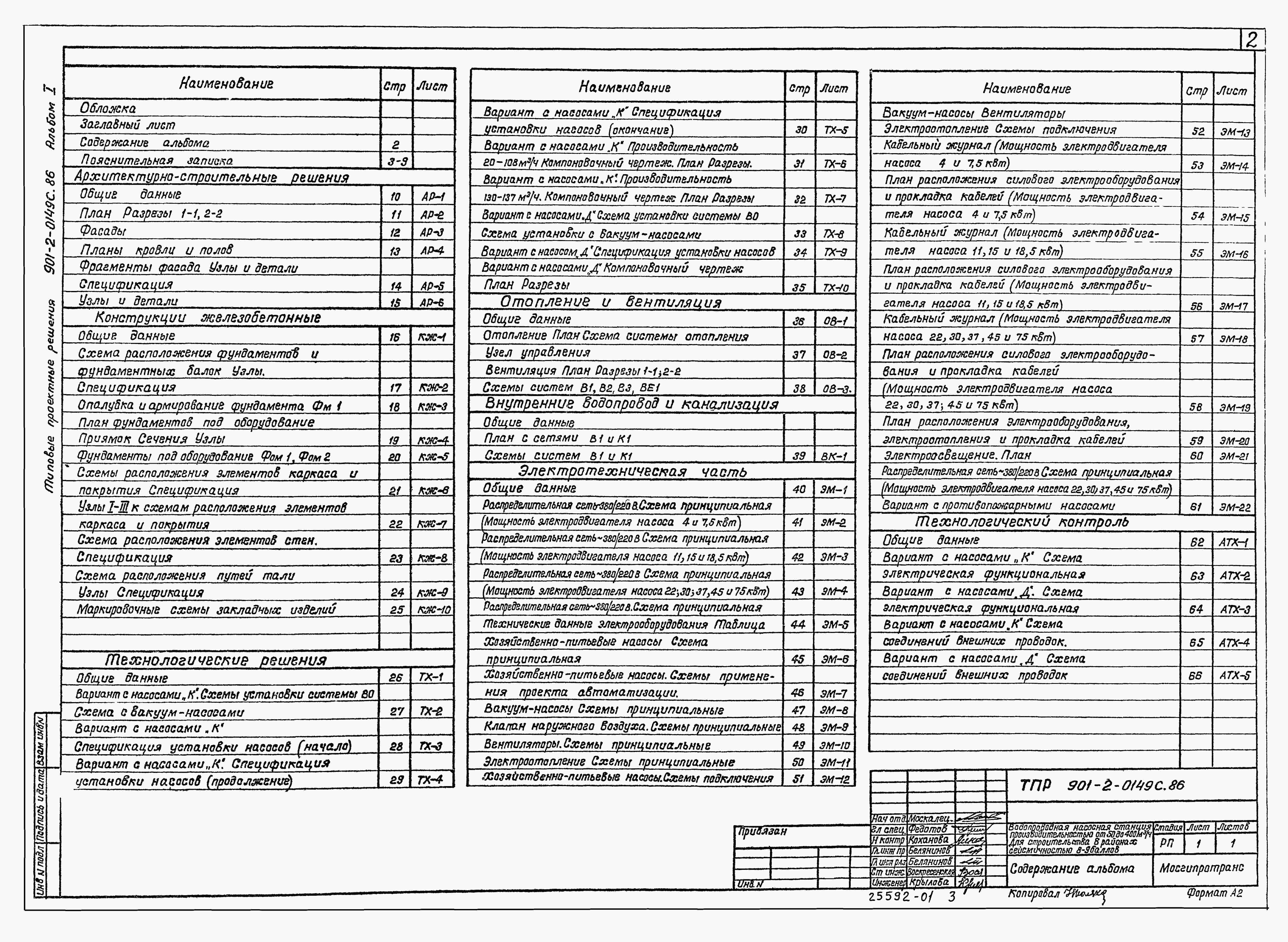

Состав проекта
Номер альбома
Наименование
Состав альбома

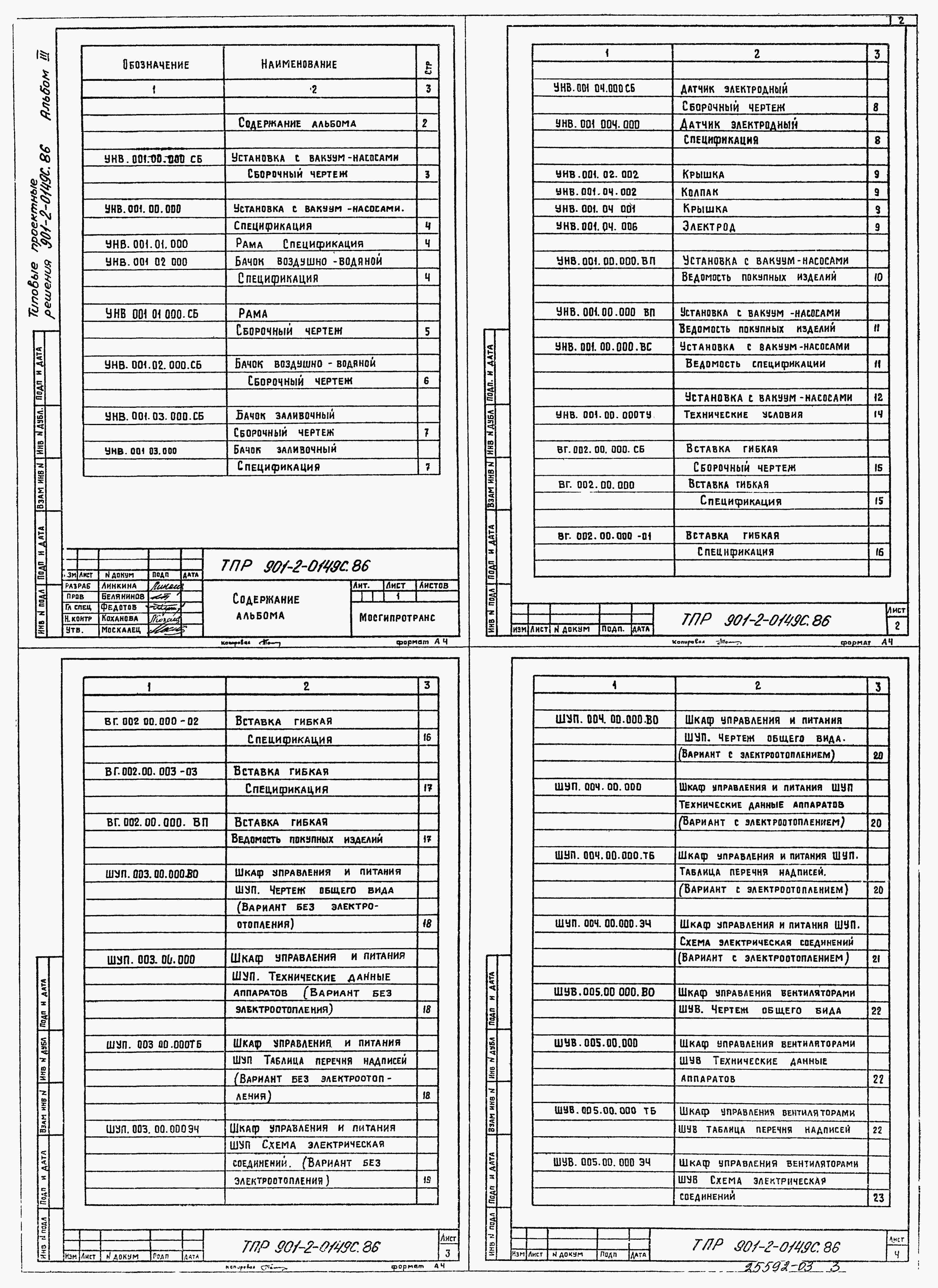

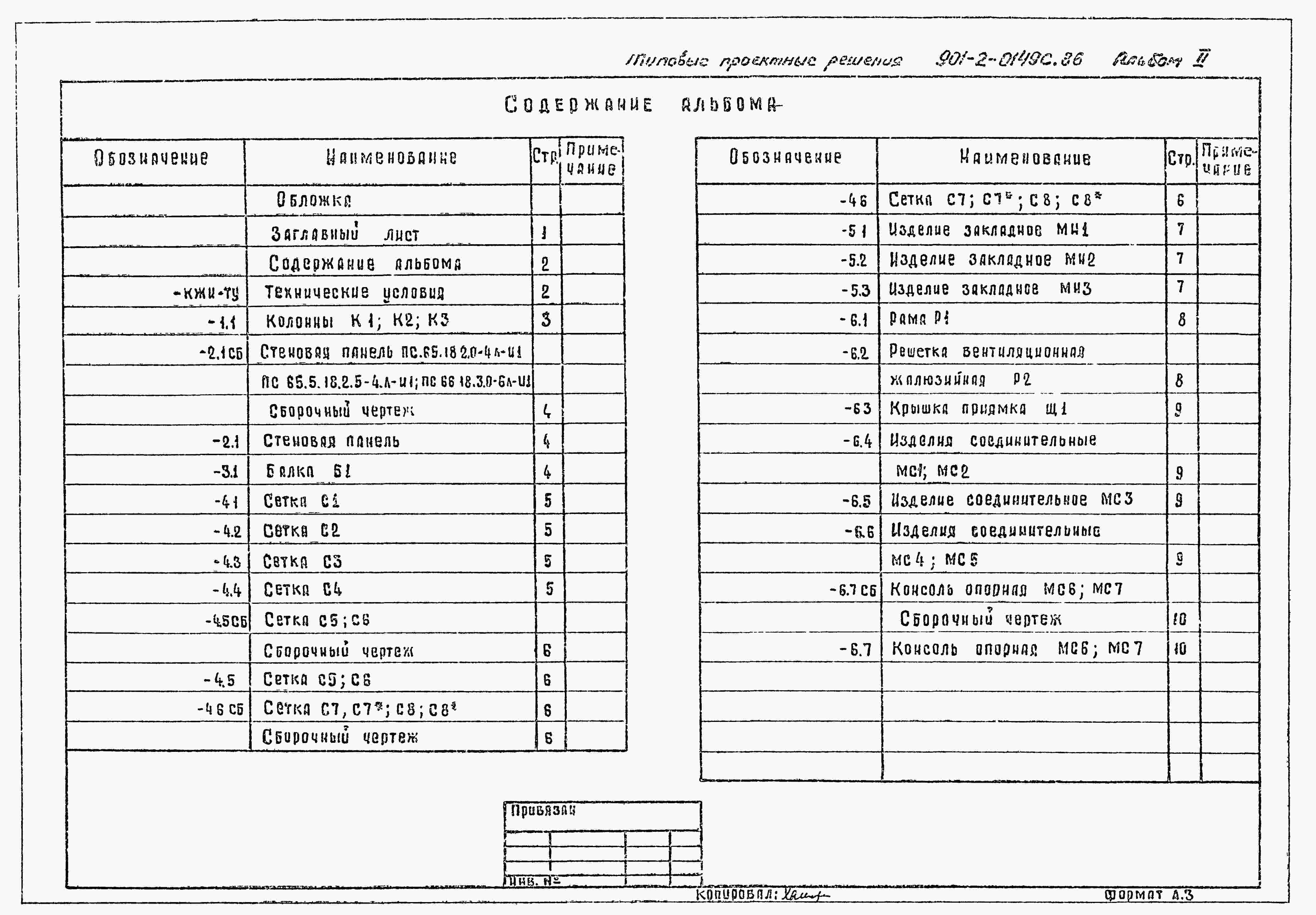

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

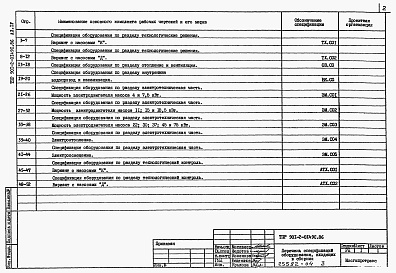

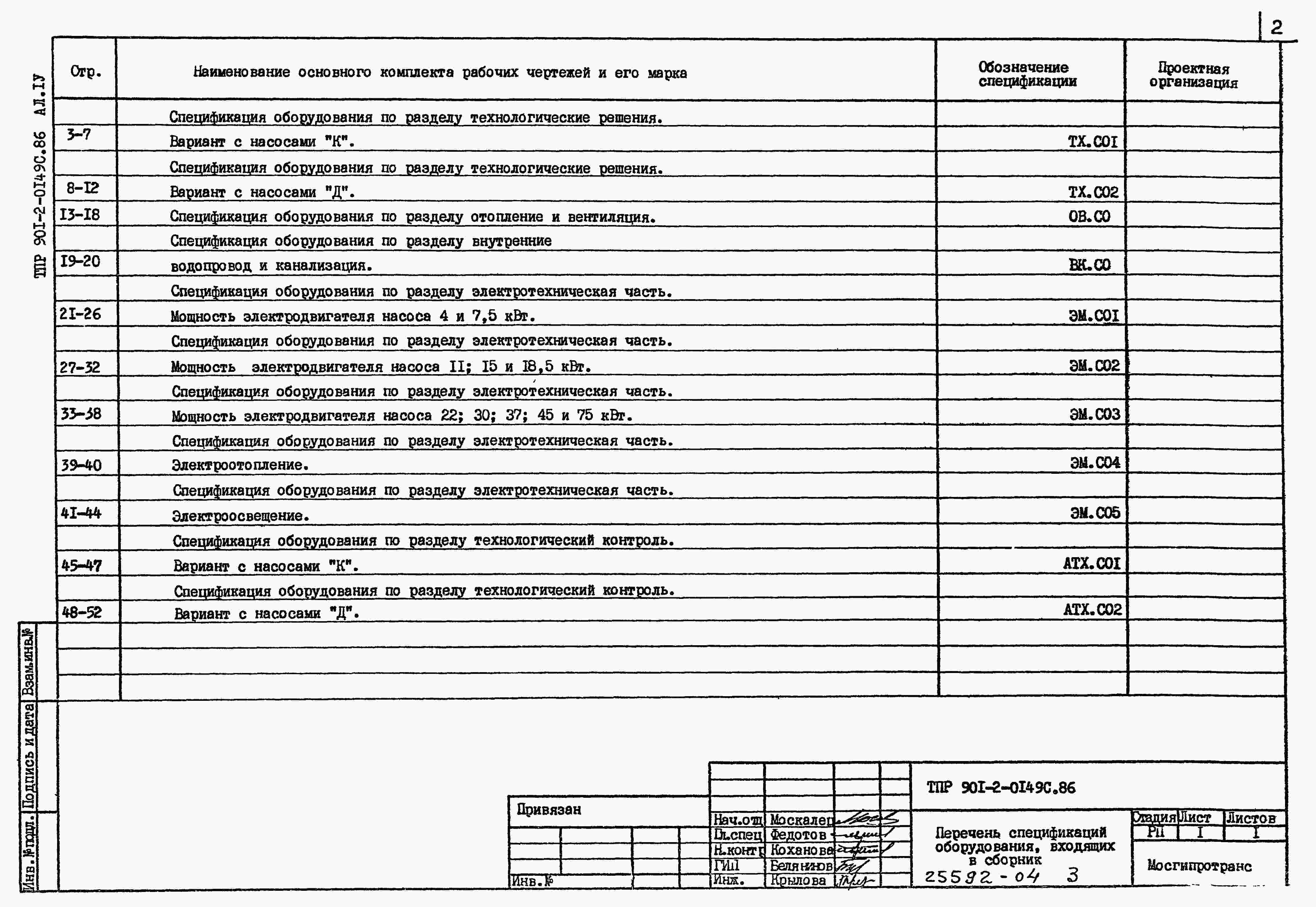

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

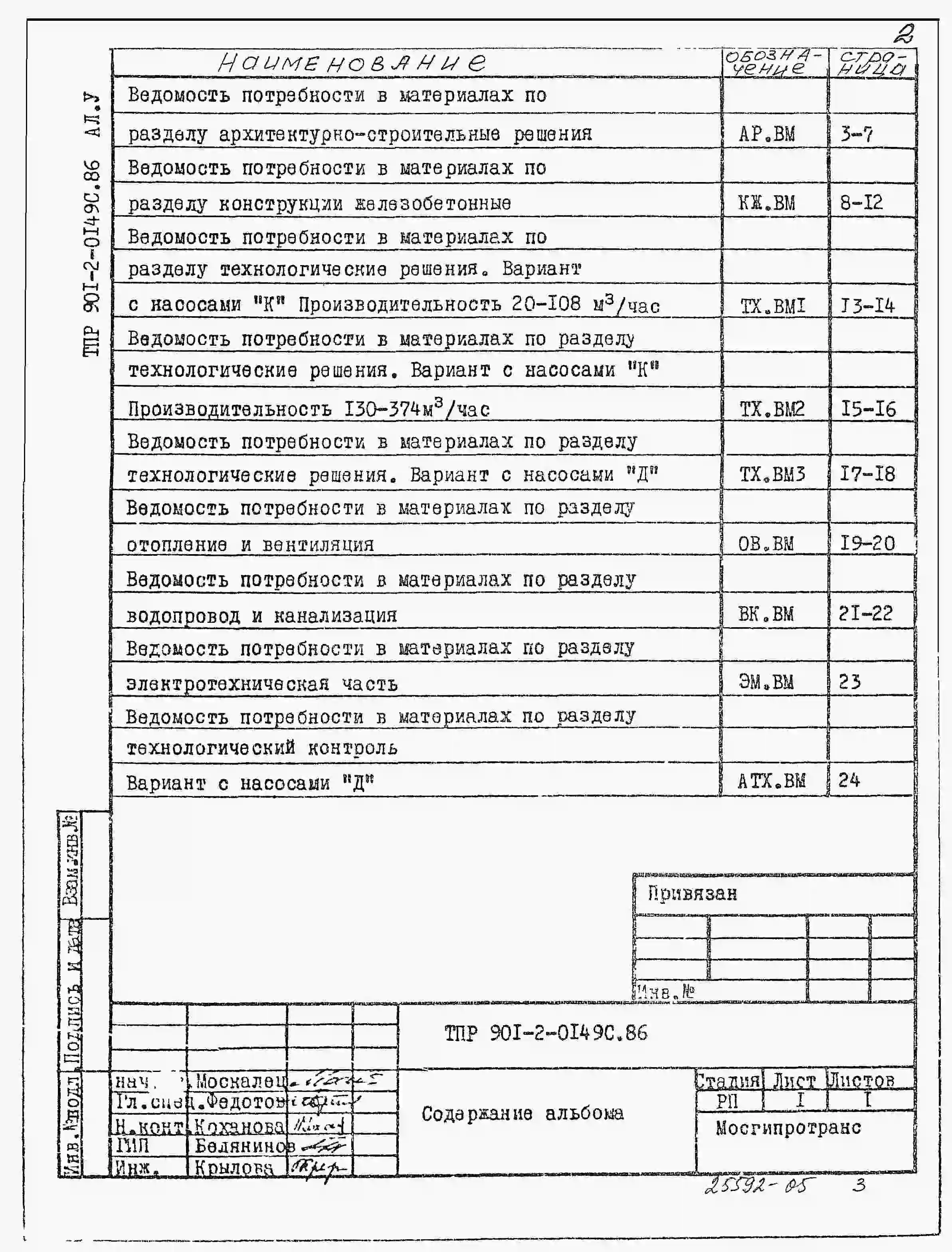

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

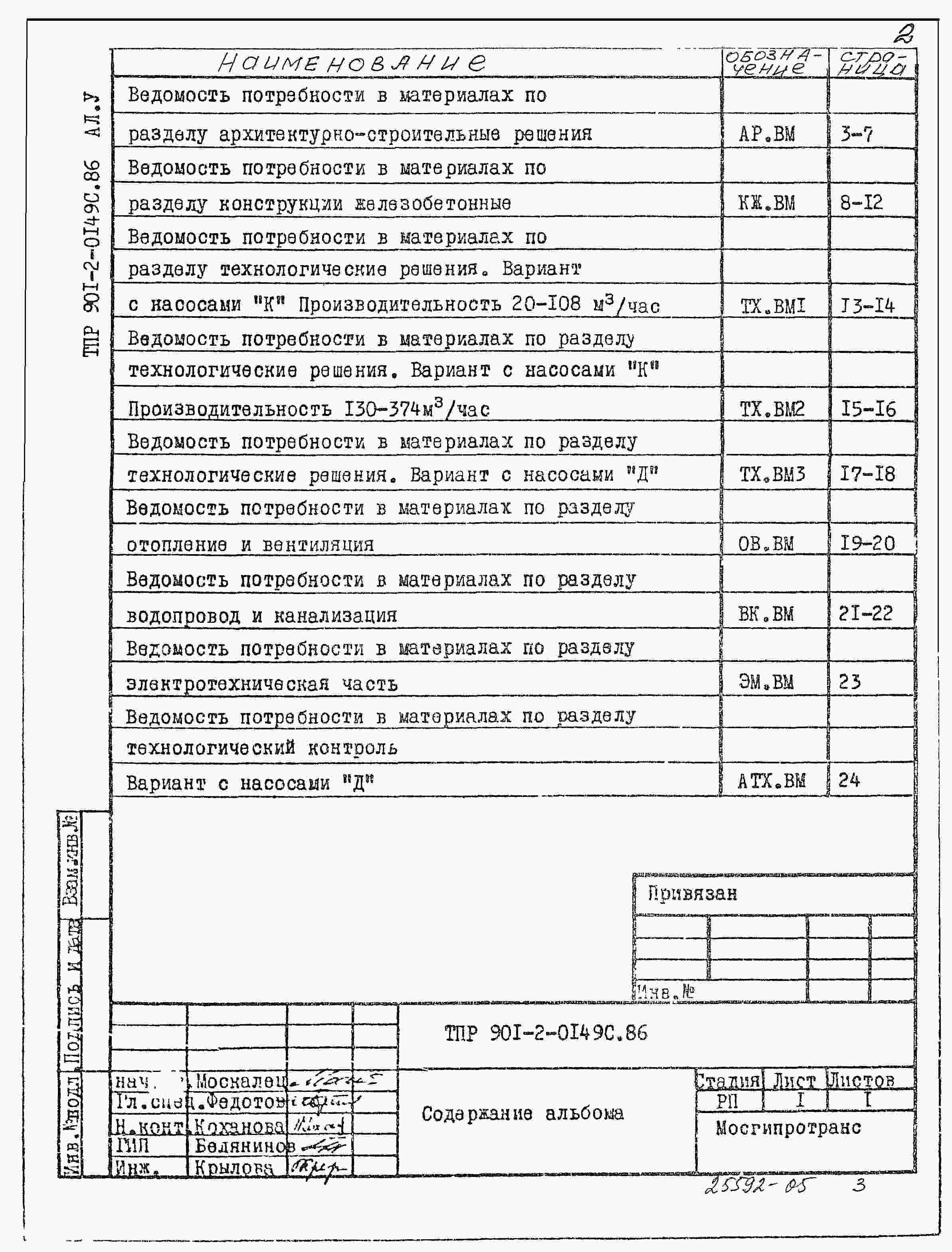

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

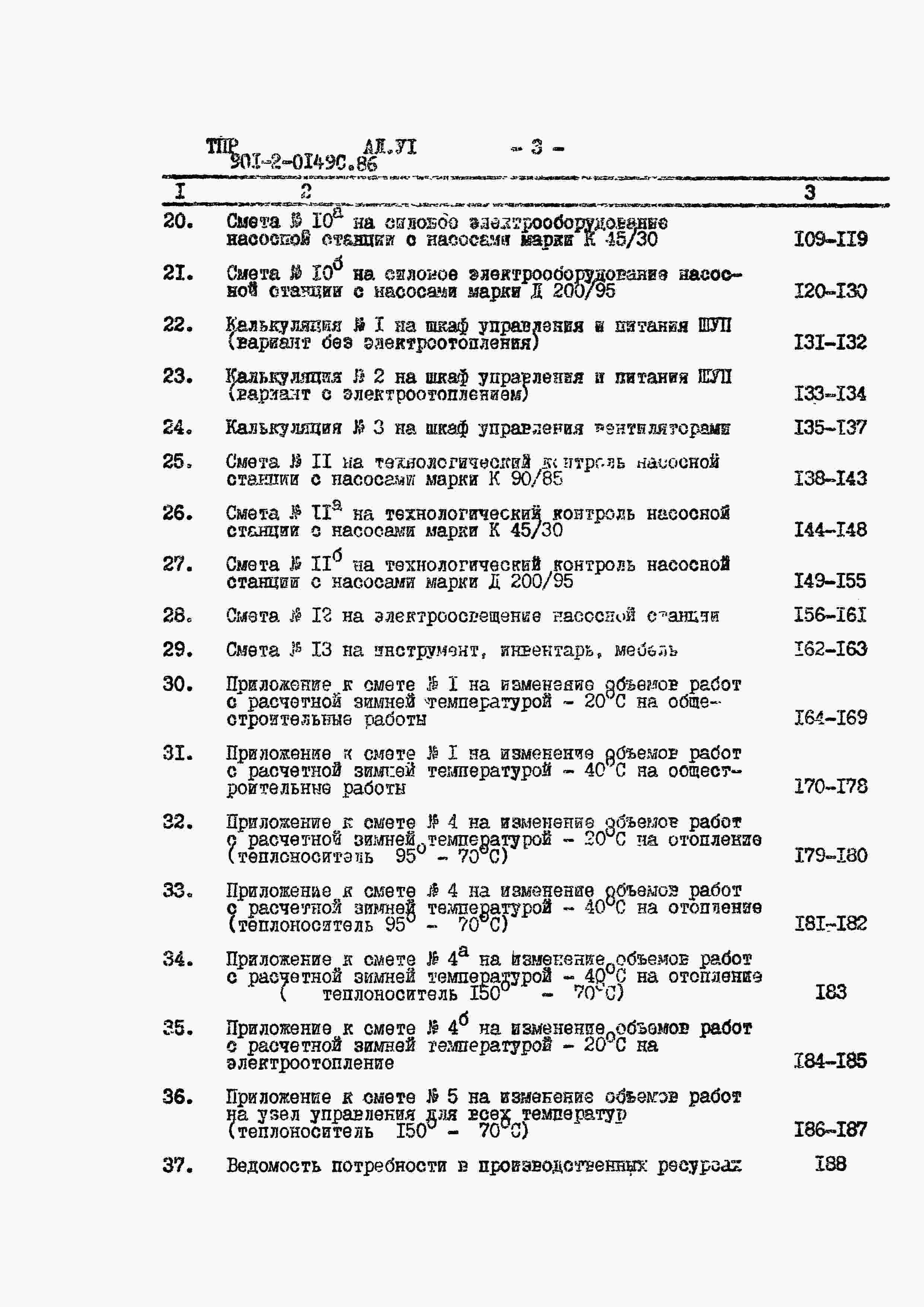

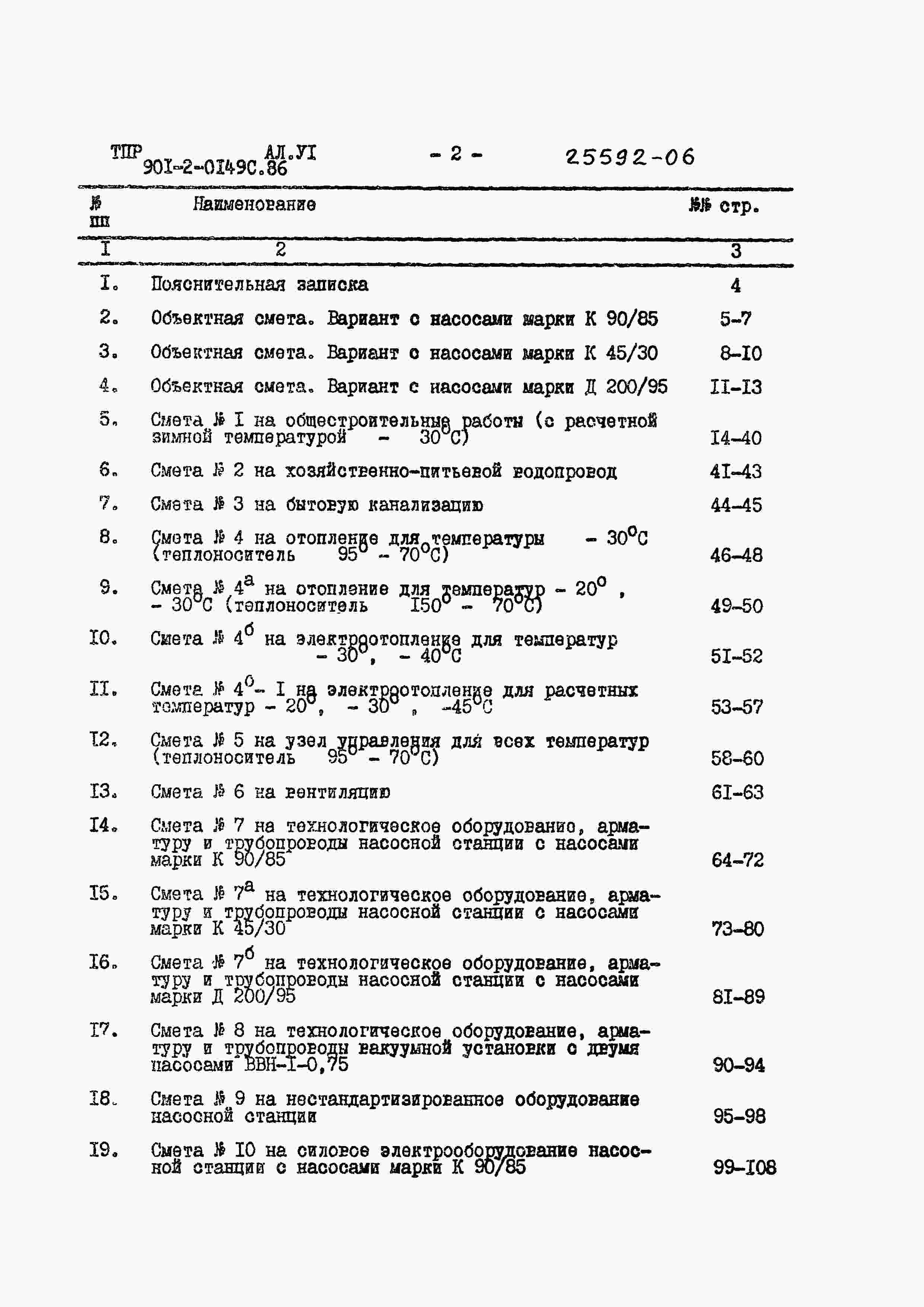

Альбом 6
Сметы.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Водопроводная насосная станция производительностью от 50 до 400 м3/ч. Для строительства в районах сейсмичностью 8-9 баллов.

Техническая характеристика.

Водопроводная насосная станция предназначена для целей хозяйственно-питьевого, производственного и противопожарного водоснабжения при требуемой производительностью от 50 до 400 м3/ч.

Строительные конструкции и изделия.

Фундаменты – монолитные, железобетонные стаканного типа, бетон М200, типоразмер – 1.

Колонны – сборные железобетонные по серии 1.423-3, вып.1, типоразмер – 1.

Балки – сборные железобетонные по серии 1.462.1-10/80 вып.1, типоразмер – 1.

Стены – керамзитобетонные панели по серии 1.030.1-1 вып.1-1, типоразмеров – 10.

Перегородки – армокирпичные.

Покрытие – сборные железобетонные плиты по ГОСТ 22701.1-77*,22701.2-77**, типоразмеров – 2.

Кровля – рулонная плоская из 4-х слоев рубероида с защитным слоем из гравия.

Утеплитель – плиты жесткие минераловатные γ=300 кг/м3, плиты полужесткие минераловатные γ=200 кг/м3; керамзит γ=600 кг/м3.

Полы – керамическая плитка, линолеум.

Окна – деревянные по ГОСТ 12506-81, типоразмеров – 2.

Двери – по ГОСТ 14624-84, типоразмеров – 2.

Наибольшая масса монтажного элемента (стеновая панель) – 4,53т.

Инженерное оборудование.

Водоснабжение – ото напорных водоводов насосной станции, напор до 12 м.

Канализация – хозяйственно-бытовая в наружную сеть.

Отопление – внешняя тепловая сеть, теплоноситель воды с параметрами95-700С или 150-700С.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Электроснабжение – от внешних сетей напряжением 380/220 В.

Технологический процесс.

Насосная станция может относится к 1, 2 и 3 категориям надежности действия. Работа насосной станции предусматривается без постоянного дежурного персонала. Управление насосами автоматическое. Для подачи воды потребителям в насосной станции устанавливаются три насоса, из которых два рабочих, один резервный.

Пуск насосов производится при открытой задвижке на напорном водоводе.

Для удаления воздуха из насосов и всасывающих линий предусматривается установка с ваакум-насосами.

Для защиты от землетрясений предусмотрены гибкие вставки на напорных и всасывающих трубопроводах у насосов.

Дополнительные данные.

Расчетный показатель – 1 м3/ч подаваемой воды, количество расчетных единиц 90,0 200,0 400,0.

Расходы тепла на отопление даны для основного варианта с расчетной температурой наружного воздуха – 300С.сметы составлены в нормах и ценах 1984г.

Нормативные документы

Номер документа
Наименование
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
