Серия 5.904-62 Ограждения отопительных приборов. Выпуск 1 Ограждения для помещений с производством категорий А, Б, и В. Рабочие чертежи

Общие данные

Номер серии

5.904-62

Наименование серии

Ограждения отопительных приборов. Выпуск 1 Ограждения для помещений с производством категорий А, Б, и В. Рабочие чертежи

История изменений

5.904-62
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

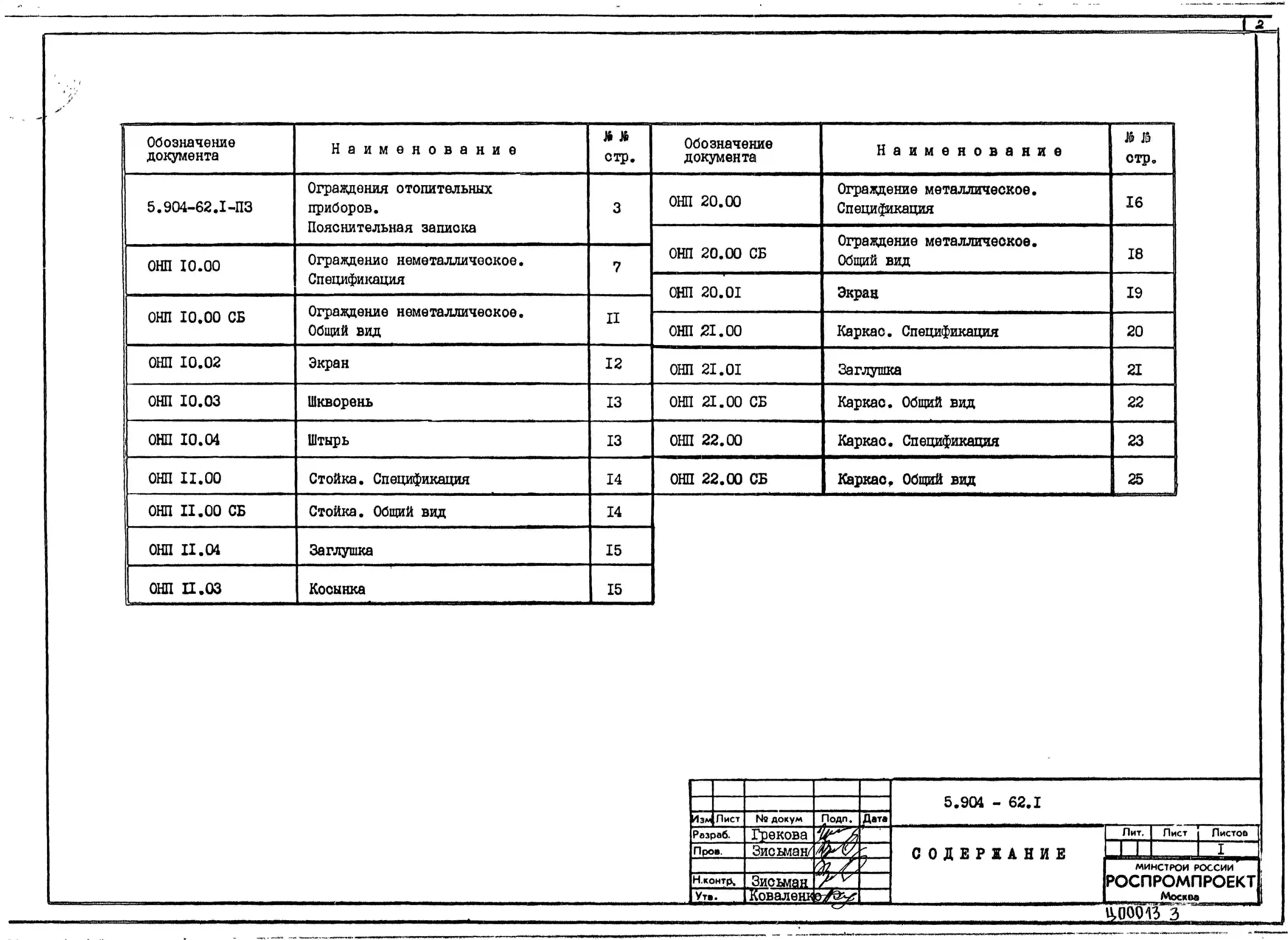

Состав проекта
Номер альбома
Наименование
Состав альбома
Выпуск 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Изображения
Описание проекта

Расшифровка марки изделия «ЭС-900»: «ЭС» - экран стальной; «ЭА» - экран асбестоцементный; «ЭЦ» - экран цементностружечный. «900» - длина отопительного прибора, для которого предназначено ограждение.

Серия разработана взамен серии 5.904-3. В настоящей серии учтены изменения в номенклатуре выпускаемых в настоящее время отопительных приборов, улучшены условия ремонтопригодности, а также применены новые материалы и расширены технологические возможности ограждений.

Техническая характеристика.

Согласно требованиям СНиП 2.04.05-91 п.3.5 и СНиП 2.08.02 – 89 п.3.8 ограждения отопительных приборов устанавливаются для предохранения легковоспламеняющихся веществ от прямого воздействия лучистого тепла, что может привести к самовозгоранию или взрыву:

- в помещениях с производствами категорий А, Б и В при температуре теплоносителя выше 130°С;

- в помещениях, предназначенных для наполнения и хранения баллонов со сжатыми и сжиженными, или горючими веществами;

- в помещениях, предназначенных для хранения легковоспламеняющихся жидкостей с температурой вспышки паров 28°С и ниже ( бензин, бензол и др. ).

Разработанные в настоящей серии ограждения отопительных приборов предназначены для защиты взрывоопасных материалов, используемых в производстве, от воздействия теплового тока в зависимости от характера реакции этих материалов на действие лучистого тепла. Исключение составляют летучие легковоспламеняющиеся пары и газы, а так же пожароопасные материалы, уложенные навалом на отопительные приборы, что является нарушением правил складирования пожаро- и взрывоопасных веществ. Конструкция ограждений обеспечивает защиту любых типов приборов, указанных в таблице технических характеристик.
