Типовой проект 814-1-11.88 Пункт послеуборочной обработки столовых корнеплодов производительностью 20 т/ч. Предназначен для приемки, послеуборочной обработки и отправки на реализацию корнеплодов в сезон уборки урожая. Размеры здания - 12x24 м. Расчетная температур

Общие данные

Номер проекта

814-1-11.88

Наименование проекта

Пункт послеуборочной обработки столовых корнеплодов производительностью 20 т/ч. Предназначен для приемки, послеуборочной обработки и отправки на реализацию корнеплодов в сезон уборки урожая. Размеры здания - 12x24 м. Расчетная температур

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Перемычки железобетонные для зданий с кирпичными стенами. Технические условия
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Технология производства. Силовое электрооборудование. Электрическое освещение. Связь и сигнализация. Архитектурные решения. Конструкции железобетонные. Конструкции металлические. Отопление и вентиляция. Внутренние водопровод и канализация
Новое название альбома:
Альбом 2
Строительные изделия
Новое название альбома:
Альбом 3
Спецификация оборудования
Новое название альбома:
Альбом 4
Сметы
Новое название альбома:
Альбом 5
Ведомости потребности в материалах
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

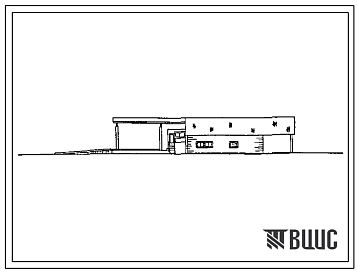

Изображения
Описание проекта

Пункт послеуборочной обработки столовых корнеплодов производительностью 20 тонн в час.

Технологический процесс.

Пункт послеуборочной обработки столовых корнеплодов производительностью 20 тонн в час предназначен для приемки, послеуборочной обработки и отправки на реализацию корнеплодов в сезон урожая. Строительство пунктов предусматривается в районах страны с температурой наружного воздуха минус 200 и минус 300С. Обработка продукции производится на унифицированной линии ЛСК-20. Доставляемой с поля ворох корнеплодов подается в приемный бункер линии, откуда транспортерами поступает на отделитель примесей для выделения растительных примесей и земли. Затем на сортировщике отделяется мелкая фракция. Нестандартные корнеплоды удаляются на инспекционном транспортере.

Стандартные корнеплоды с помощью транспортеров загружаются в автотранспорт и отправляются на реализацию.

Проектом предусмотрен местный обогрев рабочих мест с помощью электрокалориферов.

Строительные конструкции.

Фундаменты – сборные железобетонные по серии 1.812.1-2, вып.1. Типоразмеров – 1, по ГОСТ 24022-80. Типоразмеров – 2.

Фундаментные балки – сборные железобетонные по серии 1.415-1, вып.1. Типоразмеров – 2.

Фундаментные блоки – сборные бетонные по ГОСТ 13579-78. Типоразмеров – 5.

Рамы – сборные железобетонные по серии 1.822.1-2/82, вып.1, 2. Типоразмеров – 1.

Колонны – сборные железобетонные по серии 1.823.1-2, вып.1. Типоразмеров – 5.

Перекрытия – асбестоцементные экструзионные панели по серии 1.000.8-1.

Стены – кирпичные ГОСТ 530-80;асбестоцеменные волнистые листы унифицированного профиля ГОСТ 16233-77.

Перегородки – кирпичные ГОСТ 530-80.

Покрытие – сборные железобетонные прогоны по серии 1.462-14, вып.2. Типоразмеров – 1.

Кровля – асбестоцементные волнистые листы унифицированного профиля ГОСТ 16233-77.

Полы – бетонные, линолеум.

Окна – деревянные по ГОСТ 12506-81, типоразмеров – 2.

Двери – деревянные по ГОСТ 14624-84. Типоразмеров – 2.

Ворота – деревянные по серии 1.435.9-17, вып.3. Типоразмеров – 1.

Перемычки – сборные железобетоны по ГОСТ 948-84. Типоразмеров – 4.

Отделка наружная – силикатная окраска.

Отделка внутренняя – штукатурка, затирка цементным раствором, известковая окраска, окраска эмалью ПФ-133, клеевая окраска.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой, производственный и противопожарный. Напор на вводе 15 м.

Канализация – производственная.

Отопление – электрическое.

Вентиляция – естественная.

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Электроосвещение – лампами накаливания и люминесцентное.

Слаботочные устройства – телефонная связь, радиотрансляционная связь, пожарная сигнализация.

Дополнительные данные.

За расчетную единицу принята одна тонна готовой продукции. Количество расчетных единиц – 5754.

Сметная документация составлена в нормах и ценах 1984 года.
