Типовой проект 814-1-6.85 Сортировальный пункт для послеуборочной доработки и предпосадочной подготовки картофеля производительностью 25 т/ч. Предназначен для приемки, накопления, послеуборочной и предпосадочной обработки и реализации семенного картофеля. Размеры

Общие данные

Номер проекта

814-1-6.85

Наименование проекта

Сортировальный пункт для послеуборочной доработки и предпосадочной подготовки картофеля производительностью 25 т/ч. Предназначен для приемки, накопления, послеуборочной и предпосадочной обработки и реализации семенного картофеля. Размеры

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Схема генерального плана. Технология производства. Архитектурные решения. Конструкции железобетонные. Автоматизация. Электроосвещение и электрооборудование. Связь и сигнализация. Отопление и вентиляция. Внутренние водопровод и канализация
Новое название альбома:
Альбом 2
Строительная изделия
Новое название альбома:
Альбом 3
Сметы
Новое название альбома:
Альбом 4
Спецификации оборудования
Новое название альбома:
Альбом 6
Ведомости потребности в материалах
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

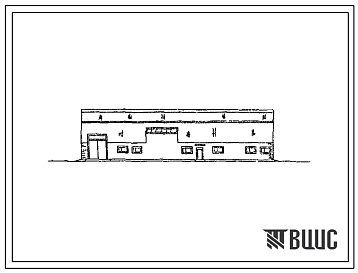

Изображения
Описание проекта

Сортировальный пункт для послеуборочной обработки и предпосадочной подготовки картофеля производительностью 25 тонн в час.

Строительные конструкции и изделия.

Фундаменты – сборные железобетонные башмаки стаканного типа по ГОСТ 24022-80 типоразмеров – 2 и бетонные блоки по ГОСТ 13579-78, типоразмеров – 3.

Фундаментные балки – сборные железобетонные по серии 1.415-1, типоразмеров – 3.

Колонны – сборные железобетонные по серии 1.823-1. вып.2, типоразмеров- 2.

Прогоны – сборные железобетонные по серии 1.462-14, вып.2, типоразмеров – 1.

Перекрытие – сборные железобетонные плиты по серии 1.141-1, вып.58, 60, типоразмеров – 7.

Стены – керамзитобетонные панели по серии 1.832.1-9, 1.832.1-10, типоразмеров -2 и асбестоцементные листы по металлическим ригелям.

Перегородки – керамзитобетонные ригели по серии 1.832.1-9. Типоразмеров – 1 и асбестоцементные листы по металлическим ригелям, кирпичные.

Перемычки – сборные железобетонные по серии 1.138-10, вып.1, типоразмеров – 6.

Фермы – сборные железобетонные по серии 1.138.1-1, вып.1. Типоразмеров – 1.

Покрытие – сборные железобетонные плиты по серии 1.865.1-4/80 вып.3, типоразмеров – 1.

Кровля – асбестоцементная волнистые листы ГОСТ 16233-77 по ж.б. прогонам.

Лестницы – металлические по серии 1.459-2, вып.3.

Ограждение – металлическое по серии 1.459-2, вып.4.

Полы – бетонные, из линолеума, керамической плитки.

Окна (фонари) – деревянные по ГОСТ 12506-81, типоразмеров – 5.

Двери (ворота) – деревянные по ГОСТ 6629-74, типоразмеров – 1, по ГОСТ 14624-69, типоразмеров – 3.

Ворота – металлический по шифр 41-74, типоразмеров – 1.

Наибольшая масса монтажного элемента (ферма) – 5,6 т.

Отделка наружная – окраска силикатными красками.

Отделка внутренняя – известковая.

Инженерное оборудование.

Водоснабжение – хозяйственно-питьевой, производственный, противопожарный. Напор на вводе – 0,17 МПа.

Канализация – производственно-бытовая в наружную сеть.

Вентиляция – приточно-вытяжная с механическим побуждением.

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Слаботочные устройства –пожарная сигнализация, радио, телефон.

Дополнительные данные.

За расчетную единицу принята 1 т/ч картофеля (всего расчетных единиц – 25).

Сметная документация составлена в нормах и ценах 1984 года.
