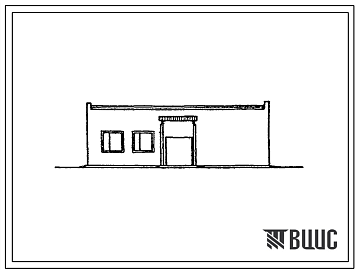

Типовой проект 813-4-2.94 Комбинированное хранилище для фермерских хозяйств вместимостью 100 т. Предназначено для приемки, хранения, переработки и отправки на реализацию свежих продовольственного картофеля, овощей и фруктов. Размеры здания - 15x15 м.

Общие данные

Номер проекта

813-4-2.94

Наименование проекта

Комбинированное хранилище для фермерских хозяйств вместимостью 100 т. Предназначено для приемки, хранения, переработки и отправки на реализацию свежих продовольственного картофеля, овощей и фруктов. Размеры здания - 15x15 м.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Плиты пенополистирольные. Технические условия
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры

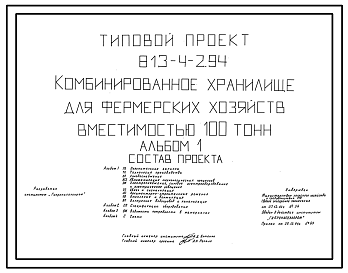

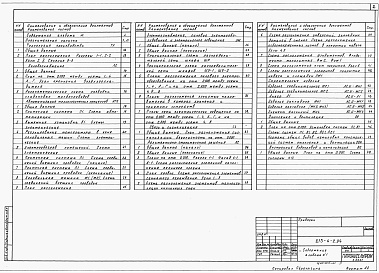

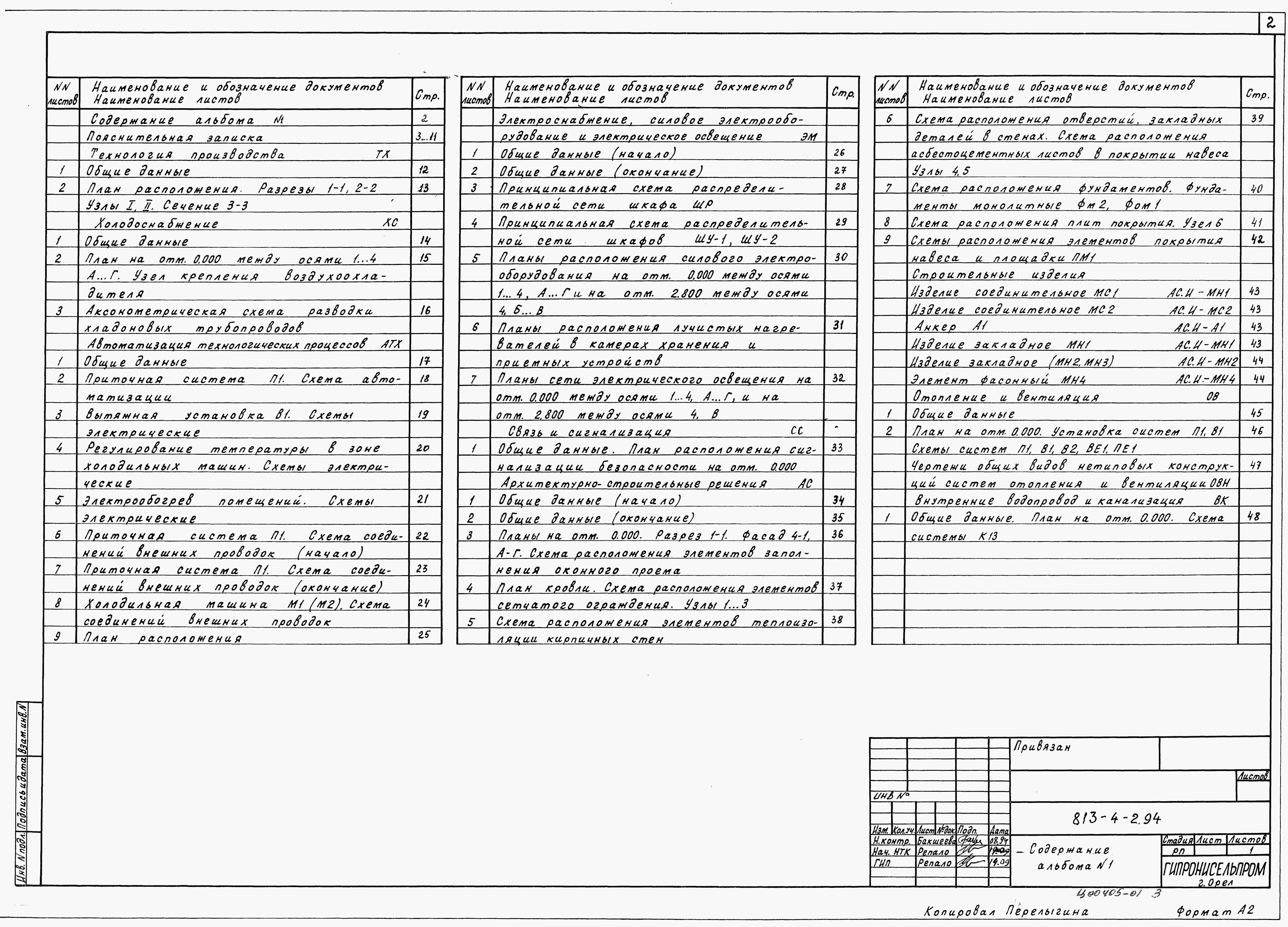

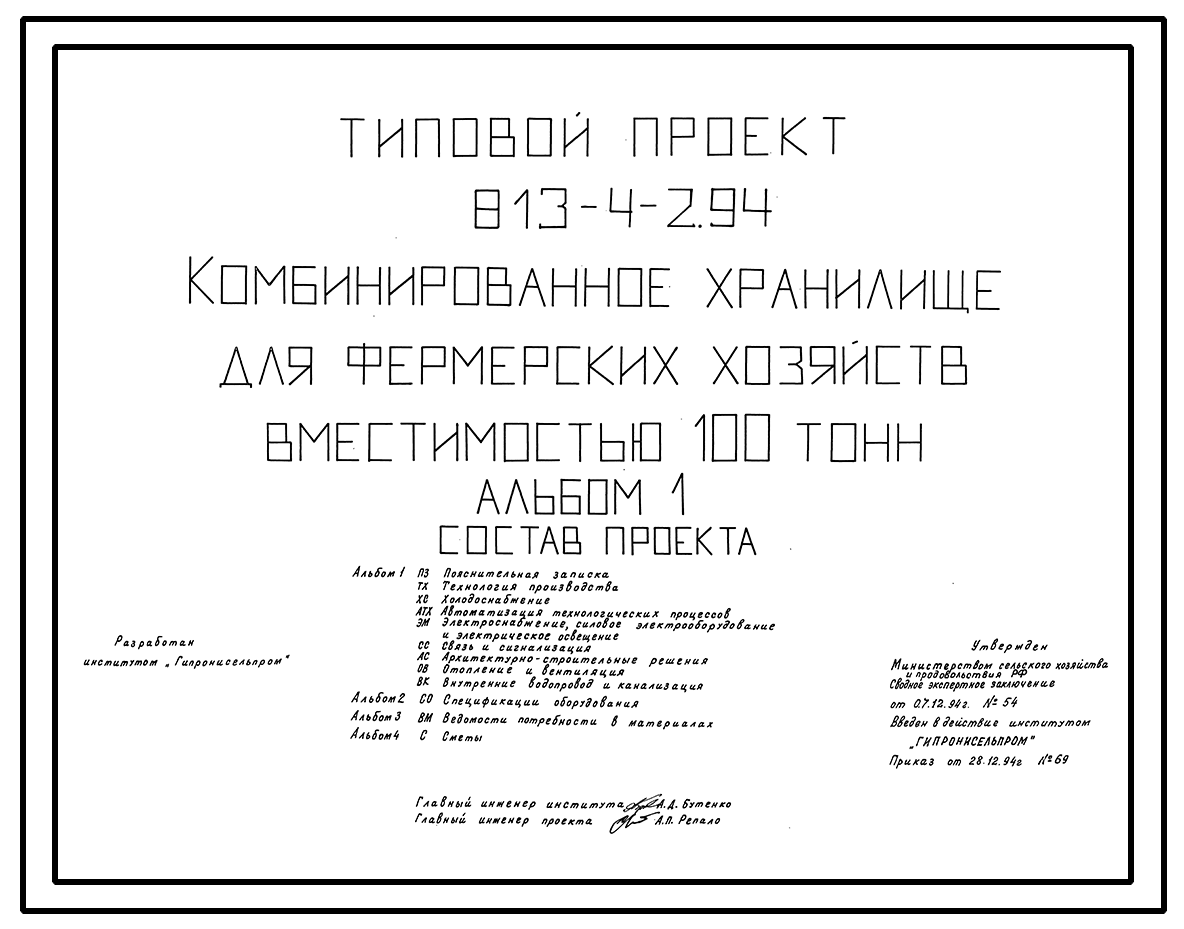

Состав проекта
Номер альбома
Наименование
Состав альбома

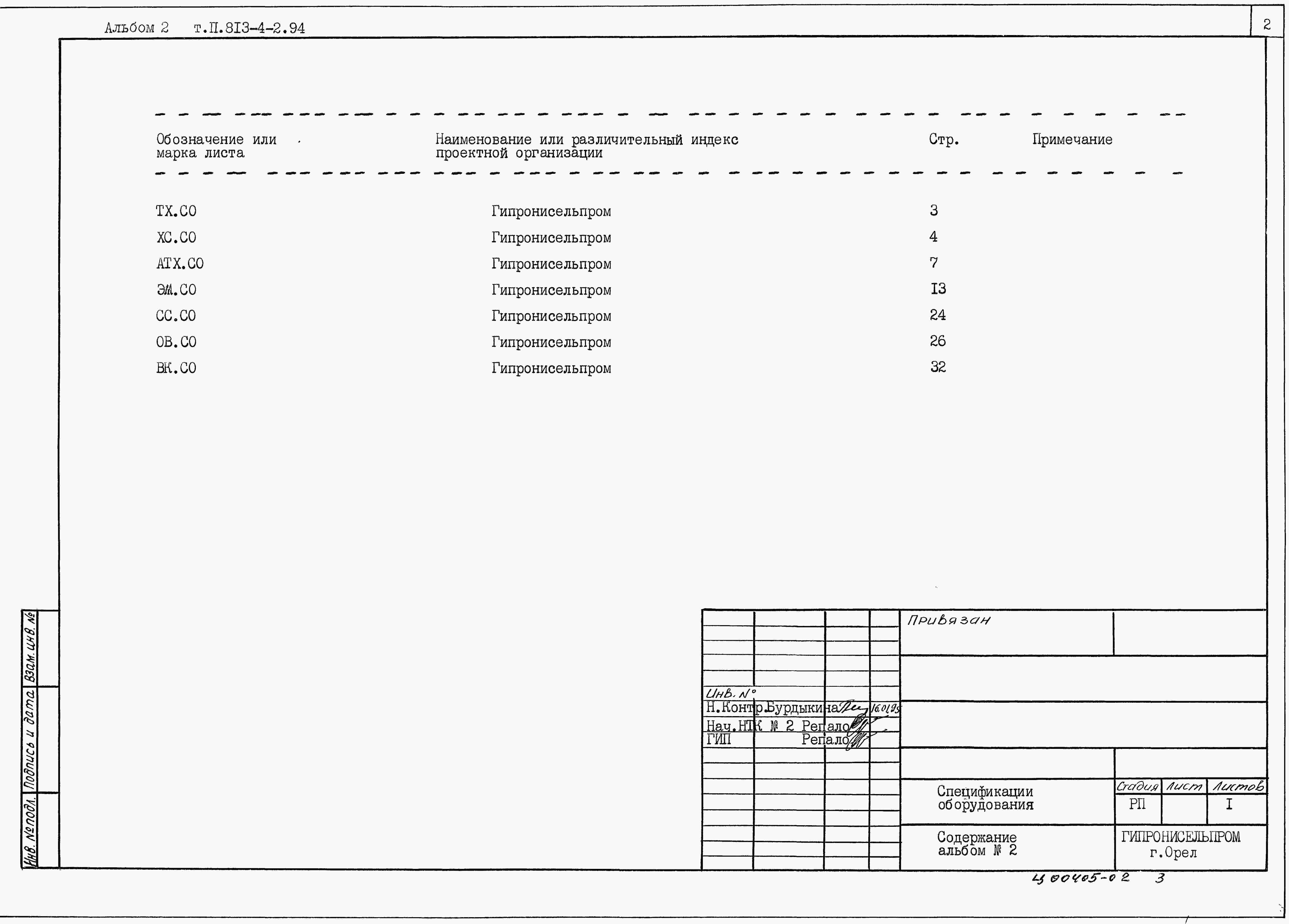

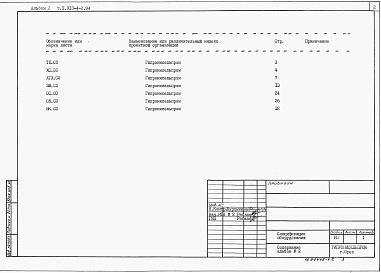

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Ведомости потребности в материалах
Новое название альбома:

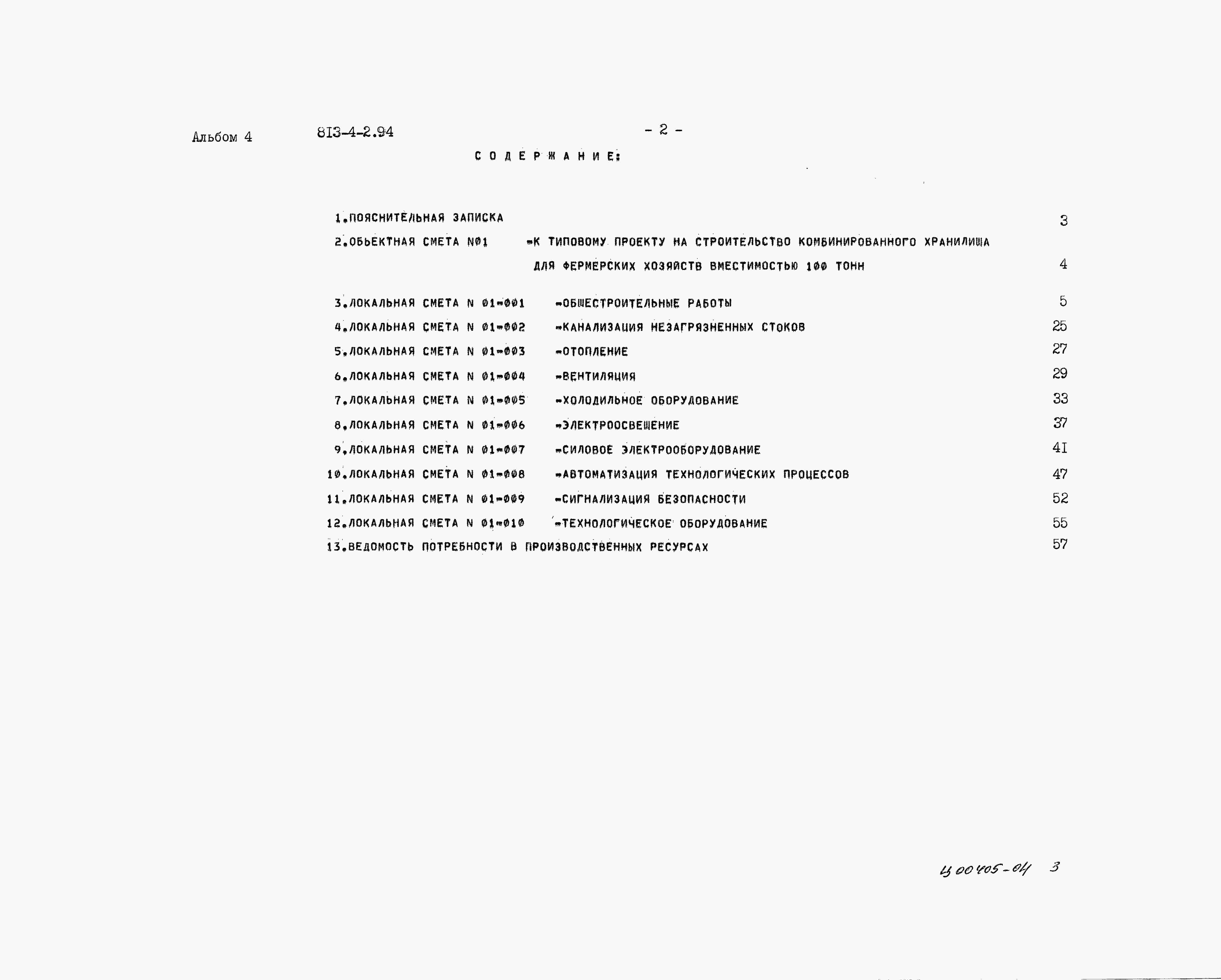

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

КОМБИНИРОВАННОЕ ХРАНИЛИЩЕ ДЛЯ ФЕРМЕРСКИХ ХОЗЯЙСТВ ВМЕСТИМОСТЬЮ 100 ТОНН.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС.

Комбинированное хранилище предназначено для приемки, хранения, переборки и отправки на реализацию свежих продовольственных картофеля, овощей и фруктов в фермерских хозяйствах.

Хранение продукции предусмотрено в ящиках в условиях общеобменной вентиляции. Овощи и фрукты хранятся с искусственным охлаждением. После хранения производится переборка продукции на столе СП-1 и затаривание в ящики. Погрузо-разгрузочные работы выполняются электропогрузчиком ЭП-10ЗК-3,3.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – бутобетонные монолитные индивидуального изготовления.

Покрытие – сборные ж. б. по серии 1.865.1-4/89, вып.1. типоразмер – 1.

Утеплитель – из пенополистирольных плит γ=35 кг/м3 по ГОСТ 15588-86.

Стены и перегородки – кирпичные по ГОСТ 530-80.

Кровля – мастичная.

Полы – бетонные.

Окна – деревянные по ГОСТ 12506-81, типоразмеров – 1.

Двери – деревянные по ГОСТ 14624-84, типоразмер – 1.

Ворота – по ТУ 13-313-80, типоразмер – 1.

Перемычки – сборные ж. б. по серии 1.038.1-1, вып.1, 12, типоразмер – 4.

Отделка наружная – расшивка швов, силикатная окраска.

Внутренняя отделка – штукатурка, затирка, известковая окраска, окраска эмалью, облицовка асбестоцементными листами.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Канализация незагрязненных стоков.

Отопление – электроэнергией.

Холодоснабжение – от собственных комплектных холодильных машин.

Вентиляция – приточно-вытяжная механическая.

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Электроосвещение – светильники люминесцентные и лампы накаливания.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

За расчетную единицу принята1 тонна хранимой продукции. Всего расчетных единиц 100. Сметная документация составлена в нормах и ценах 1984 г.ода и пересчитана в цены 1991 года по индексам. За проект-аналог принят типовой проект №813-4-1.93.
