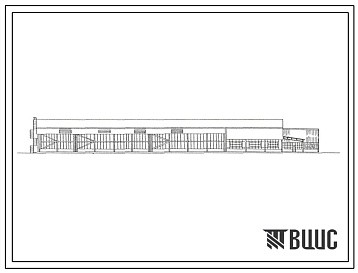

Типовой проект 813-2-61с.90 Комбинированное хранилище (холодильник) вместимостью 3000 т из легких металлических конструкций. Предназначено для приемки, хранения и товарной обработки перед реализацией капусты, моркови и яблок. Размеры здания -43,2x81 м. Расчетная т

Общие данные

Номер проекта

813-2-61с.90

Наименование проекта

Комбинированное хранилище (холодильник) вместимостью 3000 т из легких металлических конструкций. Предназначено для приемки, хранения и товарной обработки перед реализацией капусты, моркови и яблок. Размеры здания -43,2x81 м. Расчетная т

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Плиты железобетонные ленточных фундаментов. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
Перемычки железобетонные для зданий с кирпичными стенами. Технические условия
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Технология производства. Холодоснабжение. Силовое электрооборудование. Электрическое освещение. Связь и сигнализация
Новое название альбома:
Альбом 2
Автоматизация холодоснабжения. Автоматизация отопления и вентиляции
Новое название альбома:
Альбом 3
Отопление и вентиляция. Внутренние водопровод и канализация. Архитектурные решения. Конструкции железобетонные
Новое название альбома:
Альбом 4
Примененный из типового проекта 813-2-21с.89 Архитектурные решения. Ограждающие конструкции, перегородки из ЛМК
Новое название альбома:
Альбом 5
Конструкции металлические
Новое название альбома:
Альбом 6
Примененный из типового проекта 813-2-21с.89 Строительные изделия
Новое название альбома:
Альбом 7
Спецификации оборудования
Новое название альбома:
Альбом 8
Ведомости потребности в материалах
Новое название альбома:
Альбом 9
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

Комбинированное хранилище (холодильник) вместимостью 3000 тонн из легких металлических конструкций для районов сейсмичностью 7-9 баллов.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Комбинированное хранилище предназначено для приемки, хранения и товарной обработки перед реализацией яблок-1240 тонн, капусты-1088 тонн и моркови-744 тонны в местах их производств. Плоды и овощи в хранилище доставляются автотранспортом в обработанном виде в поддонах ящичных. Доставленная продукция взвешивается на автовесах и транспортируется электропогрузчиками в камеры хранения, где устанавливается в штабели: яблоки и морковь-7 ярусов (4,95м), капуста-6 ярусов (5,03м). После загрузки плоды охлаждаются до температуры хранения в течение 20 часов, овощи не более чем за 15 суток. Хранение продукции осуществляется в изолированных камерах при общеобменной вентиляции с искусственным охлаждением: яблоки при температуре минус 1…40С и относительно влажности воздуха 85…95%, овощи при температуре минус 1…00С и относительной влажности воздуха 90…95%.

После длительного хранения производится товарная обработка продукции: яблоки сортируются, калибруются, укладываются в ящики, которые формируются в пакеты на поддонах; капуста очищается, подрезаются кочерыги, отделяются нестандартные кочаны и загружается россыпью в тару-оборудование; морковь моется, инспектируется, расфасовывается в пакеты по 1 кг и укладывается в тару-оборудование. Подготовленная продукция взвешивается и отправляется на реализацию. В межсезонный период хранилище может использоваться для кратковременного хранения картофеля, капусты и яблок летних и осенних сортов.

Холодоснабжение хранилища осуществляется от собственной холодильной установки (хладагент-аммиак). Требуемый отвод тепла обеспечивается двумя компрессорными агрегатами 21А280-7-1.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – сборные ж.б. плиты по ГОСТ 13580-85,типоразмеров-4; блоки бетонные по ГОСТ 13579-78,типоразмеров-2; фундаментные балки по серии 1.415.1-2,типоразмеров-3.

Колонны – металлические индивидуального изготовления.

Фермы, балки – металлические индивидуального изготовления.

Покрытие: 3-х слойные панели с обшивками из стальных профлистов с заливочным полиуретаном по ТУ 10.15.090-88; из стальных профлистов полистовой сборки с утеплителем из минераловатных плит толщ.150 мм.

Стеновые панели: 3-х слойные с обшивками из стальных профлистов с заливочным пенополиуретаном; 3-х слойные с утеплителем из минеральной ваты.

Противопожарные стены: 3-х слойные панели из стальных профлистов с утеплителем из минеральной ваты и из прошивных минераловатных плит; керамзитобетонные панели по серии 1.030.1-1.

Перегородки – кирпичные по ГОСТ 530-80; 3-х слойные панели с обшивкой из стальных оцинкованных листов с утеплением из: пенополиуретана, минеральной ваты.

Кровля – холодная из стального профилированного оцинкованного листа по металлическим прогонам; теплая-3-х слойные панели с обшивкой из стальных оцинкованных профилированных листов с заполнением из прошивных минераловатных плит.

Перемычки – сборные ж.б. по ГОСТ 948-84,типоразмеров-1.

Полы – бетонные, линолеумные, керамическая плитка ГОСТ 6787-80, бетон мозаичного состава.

Окна – металлические по ТУ 10.15.096-87,типоразмеров-2.

Двери – деревянные по ГОСТ 6629-88,типоразмеров-4; по ГОСТ 14624-84,типоразмеров-1; стальные по ТУ 10.15.113-88,типоразмеров-1 и по ТУ 701.4.161С.88. 14.00.000.000,типоразмеров-1.

Ворота – металлические раздвижные, распашные по ТУ, типоразмеров-3.

ОТДЕЛКА

Наружная – окраска в белый цвет.

Внутренняя – участки кирпичных перегородок – затирка цементным раствором, штукатурка цементным раствором, облицовка гипсокартонными листами, окраска эмалью, облицовка стеклянной плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – производственный, хозяйственно-питьевой и противопожарный. Напор на вводе 25м (противопожарный водопровод); 15м (водопровод хозяйственно-питьевой, производственный).

Канализация – производственная и бытовая.

Отопление – водяное с параметрами теплоносителя 105-700С, воздушное.

Холодоснабжение – от собственной холодильной установки. Хладагент-аммиак.

Вентиляция – приточно-вытяжная с механическим побуждением, общеобменная.

Горячее водоснабжение – централизованное.

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Электроосвещение – лампами накаливания и люминесцентное.

Слаботочные устройства – телефонная связь, радиотрансляционная сеть, пожарная сигнализация, сигнализация безопасности.

Автоматизация – холодоснабжения, отопления и вентиляции.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Сметная документация составлена в нормах и ценах 1984 года. За расчетный показатель принята 1 тонна хранимой продукции. Количество расчетных единиц-3072.
