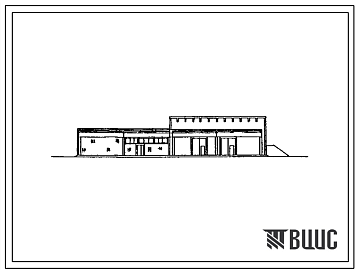

Типовой проект 813-2-63.91 Секционное хранилище семенного картофеля вместимостью 1000 т. Предназначено для приемки, послеуборочной обработки, хранения и обработки перед посадкой семенного картофеля. Размеры здания - 30x18 + 9x12 м. Расчетная температура: -20°С. Ст

Общие данные

Номер проекта

813-2-63.91

Наименование проекта

Секционное хранилище семенного картофеля вместимостью 1000 т. Предназначено для приемки, послеуборочной обработки, хранения и обработки перед посадкой семенного картофеля. Размеры здания - 30x18 + 9x12 м. Расчетная температура: -20°С. Ст

История изменений

813-2-63.91
является заменой
является заменой
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Перемычки железобетонные для зданий с кирпичными стенами. Технические условия
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Плиты железобетонные ленточных фундаментов. Технические условия
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Перемычки железобетонные для зданий с кирпичными стенами. Технические условия

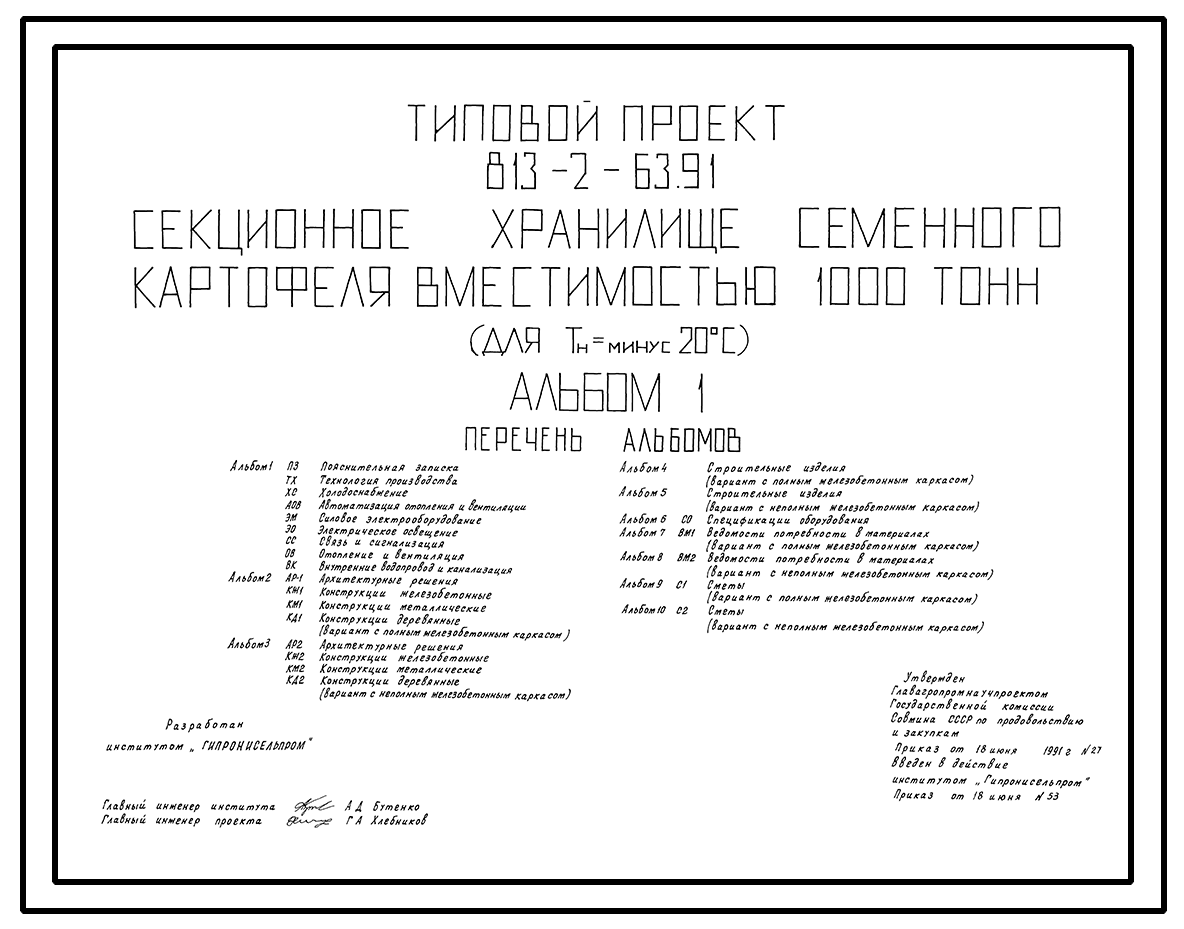

Состав проекта
Номер альбома
Наименование

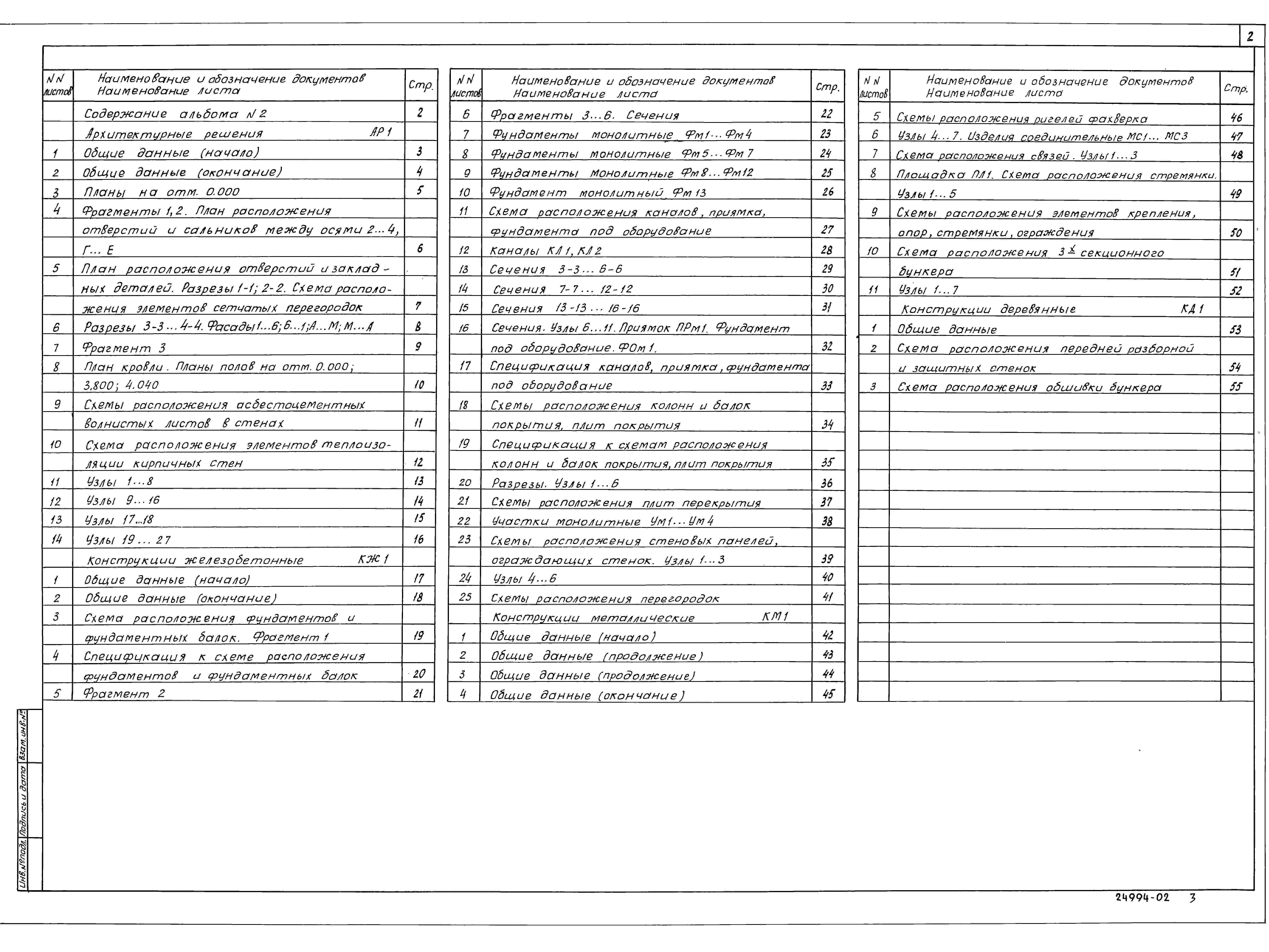

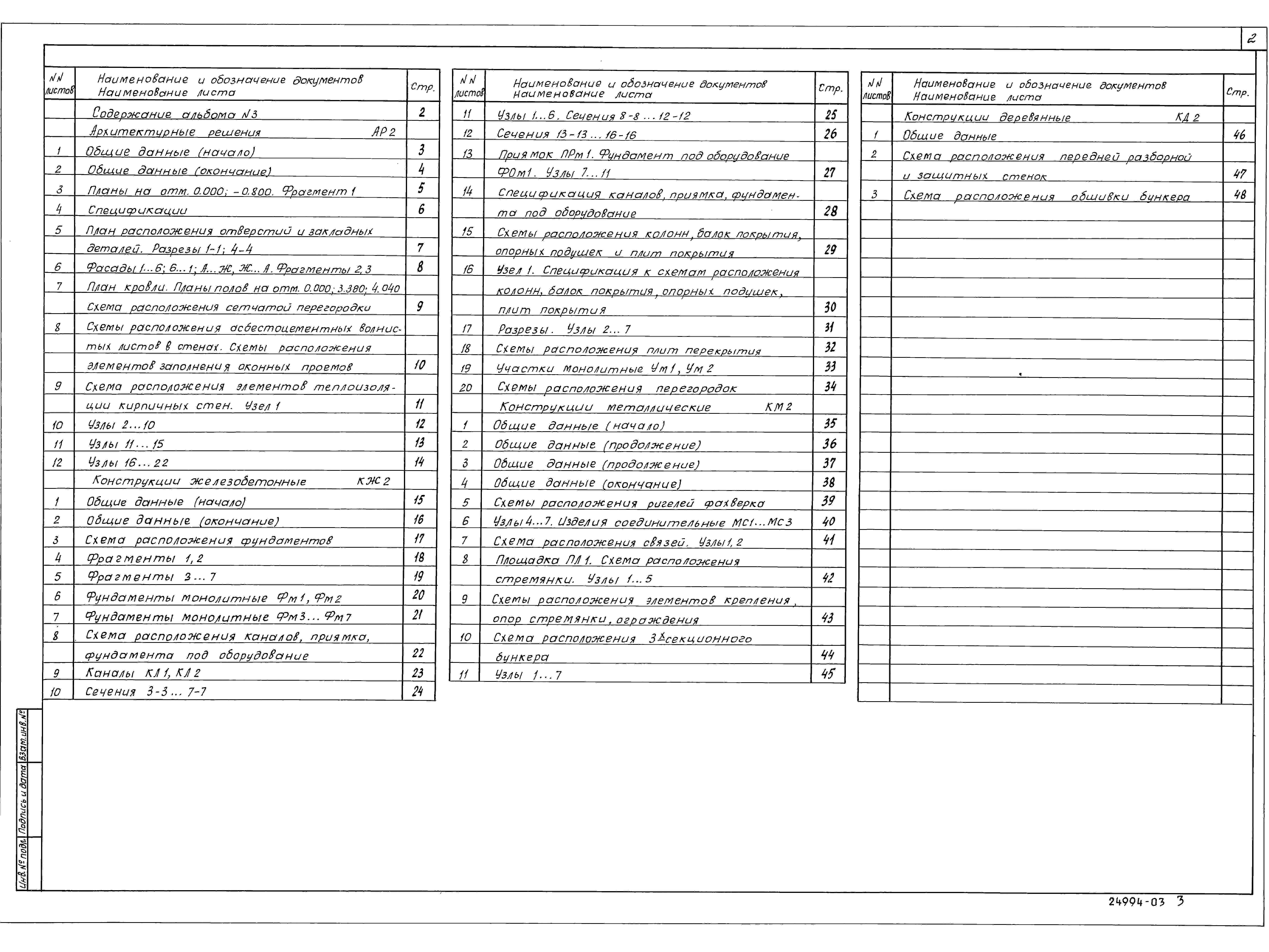

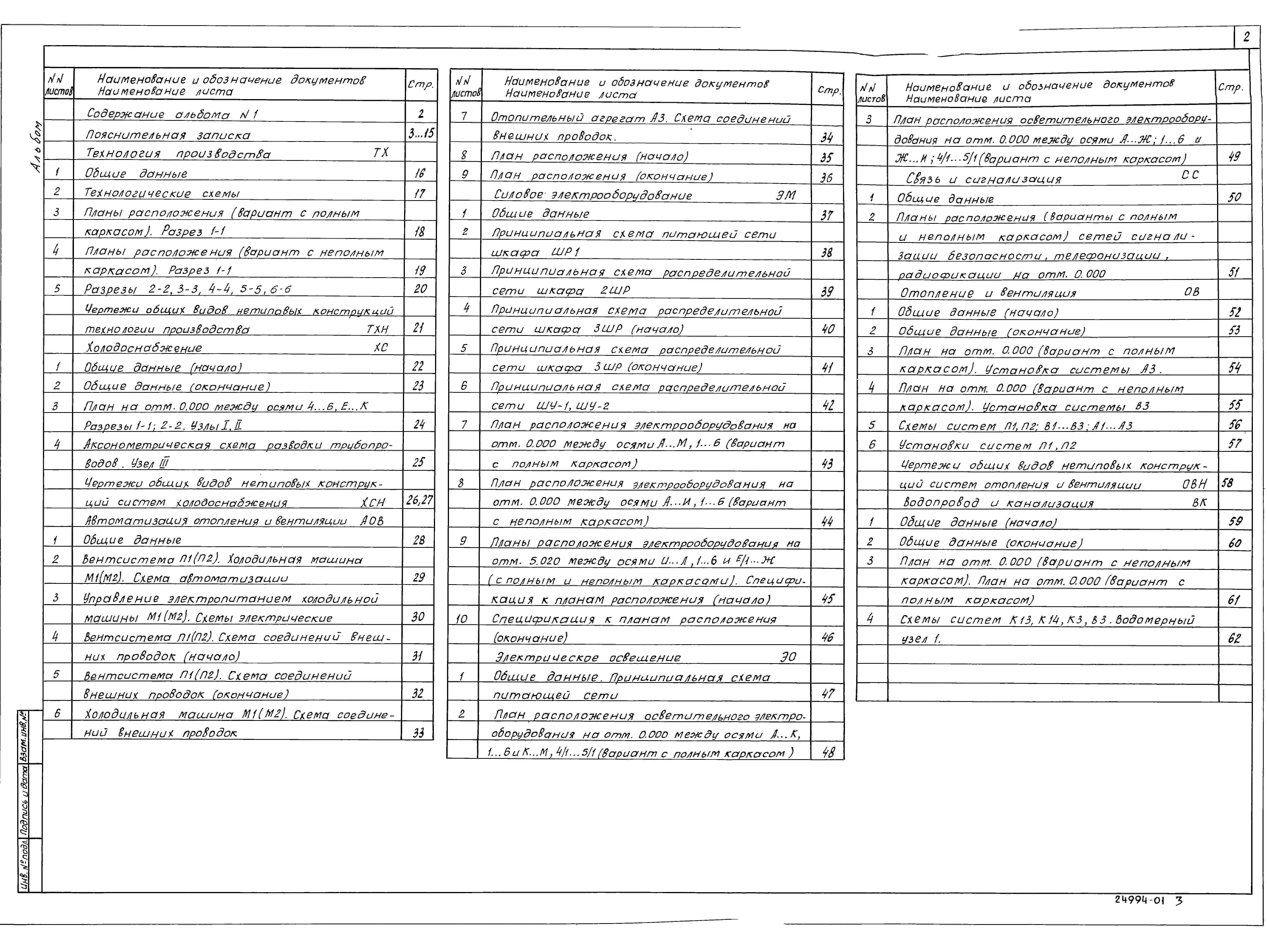

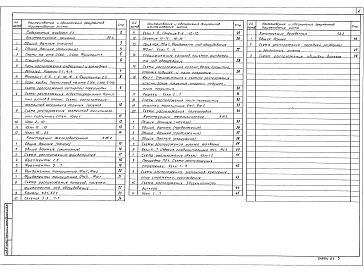

Состав альбома

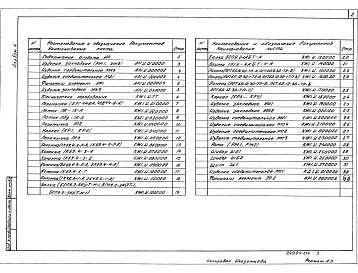

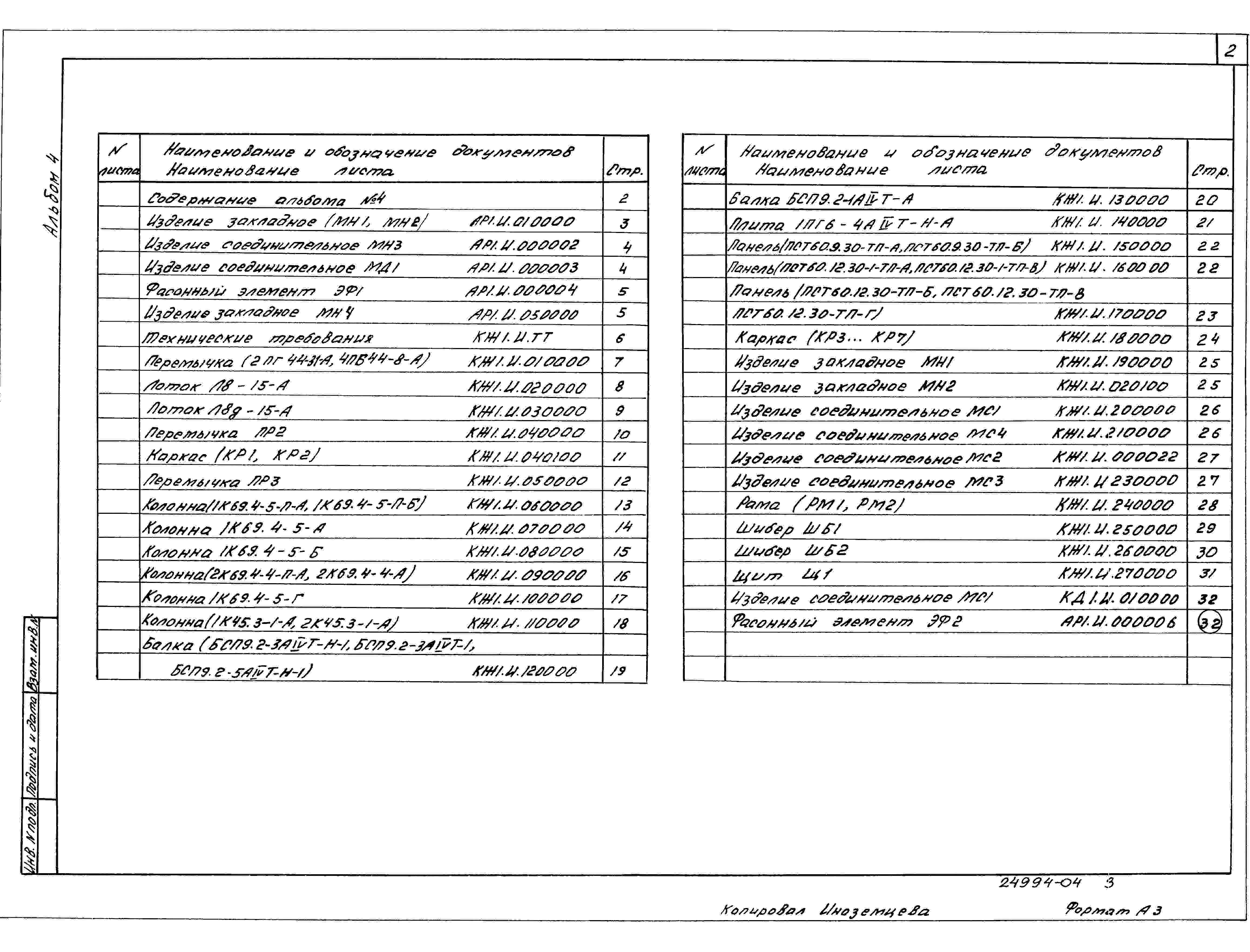

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

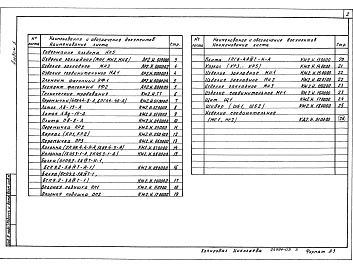

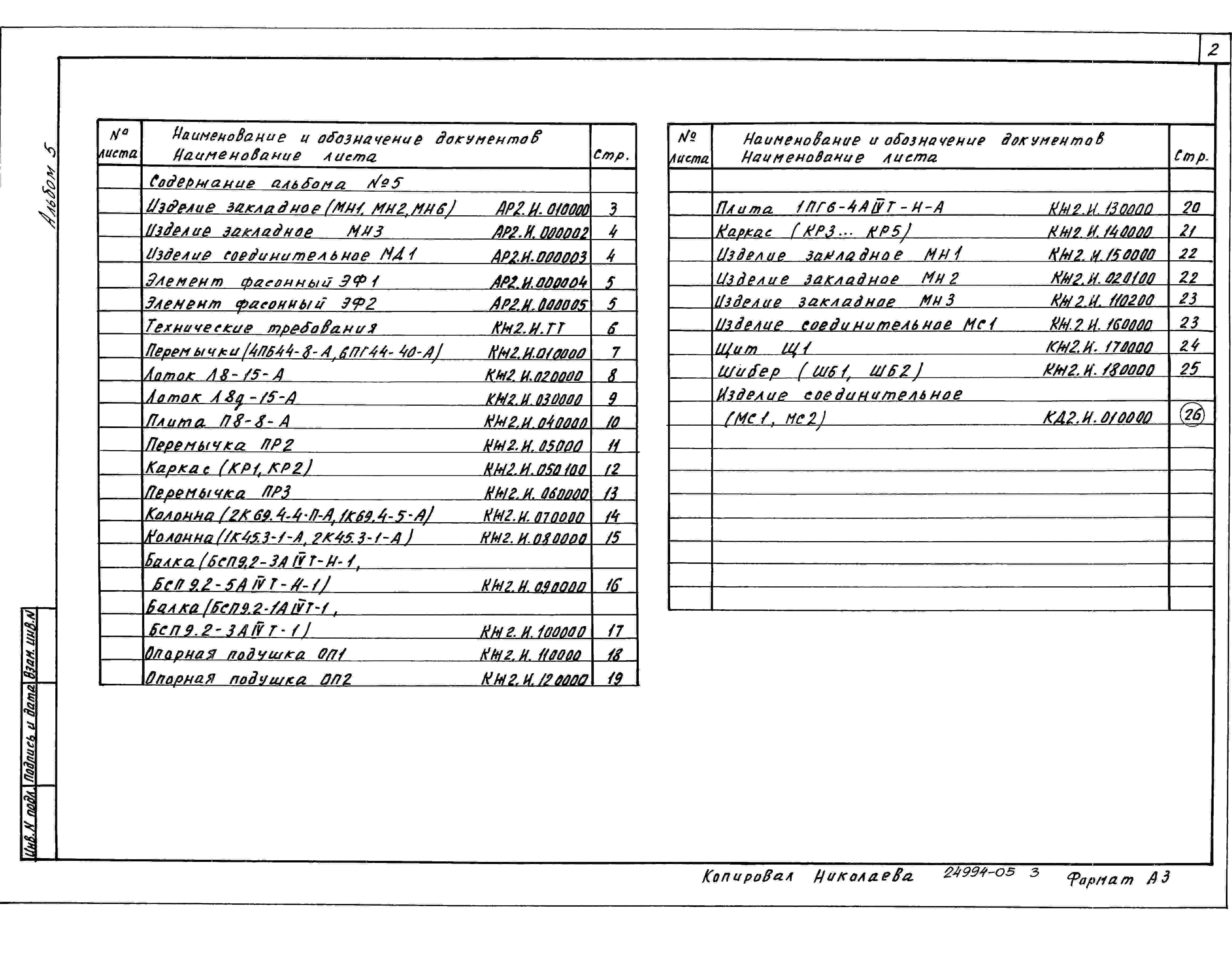

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

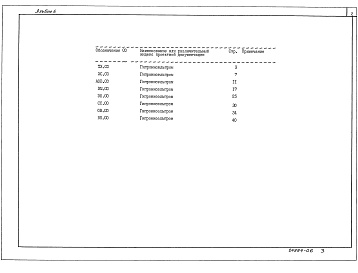

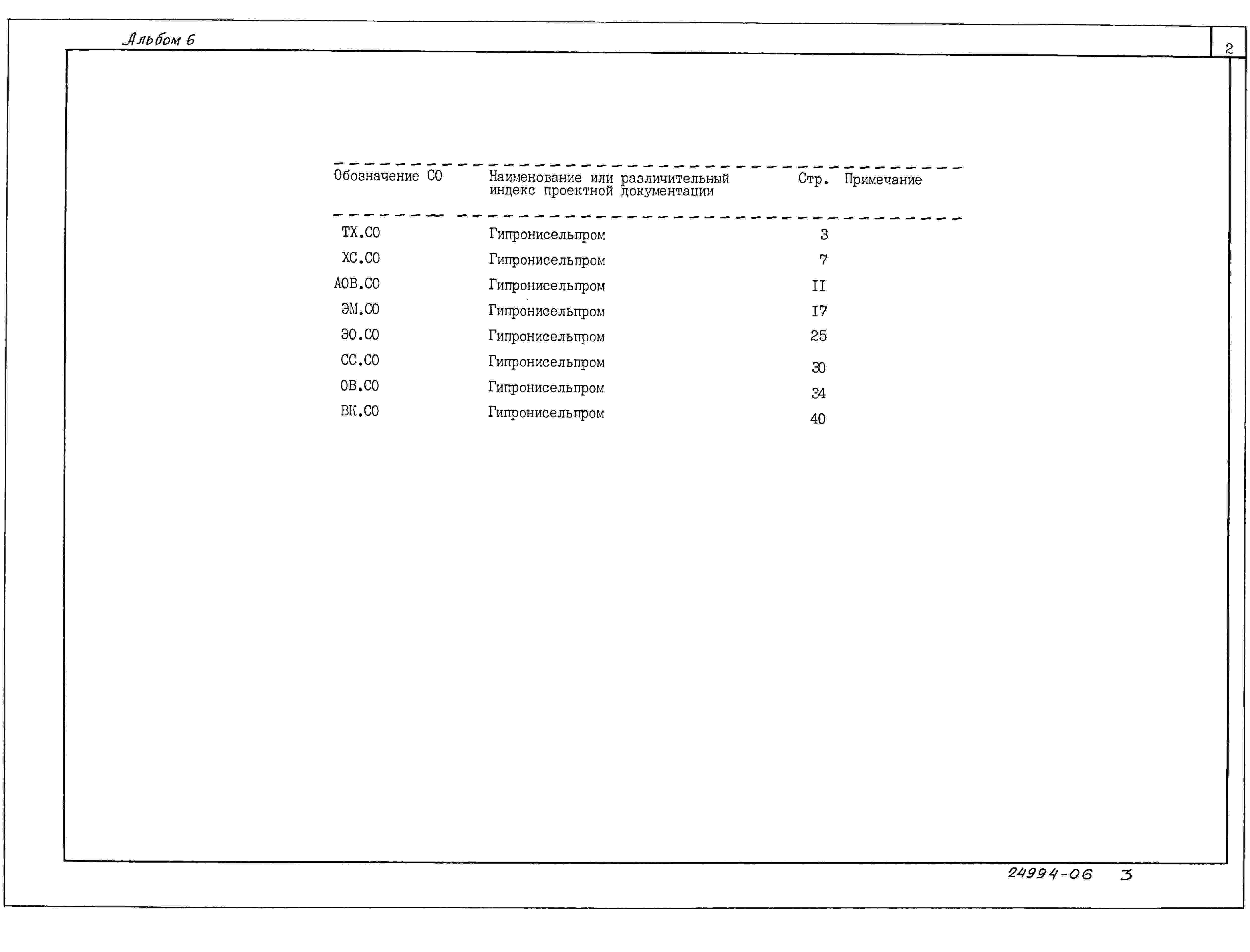

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Ведомости потребности в материалах (вариант с полным железобетонным каркасом)
Новое название альбома:
Альбом 8
Ведомости потребности в материалах (вариант с неполным железобетонным каркасом)
Новое название альбома:

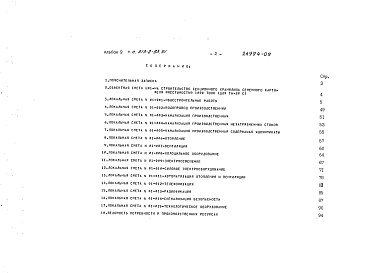

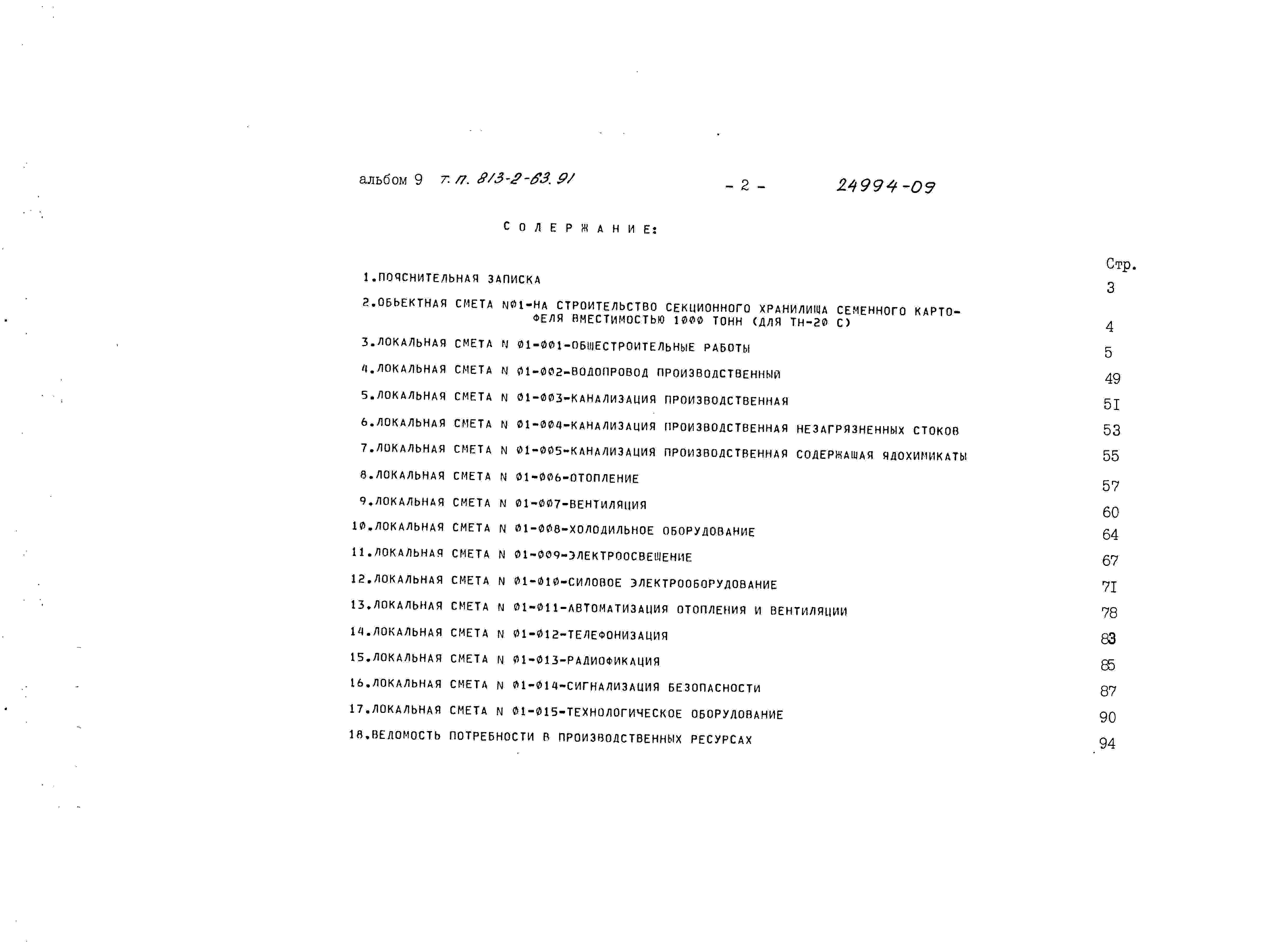

Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

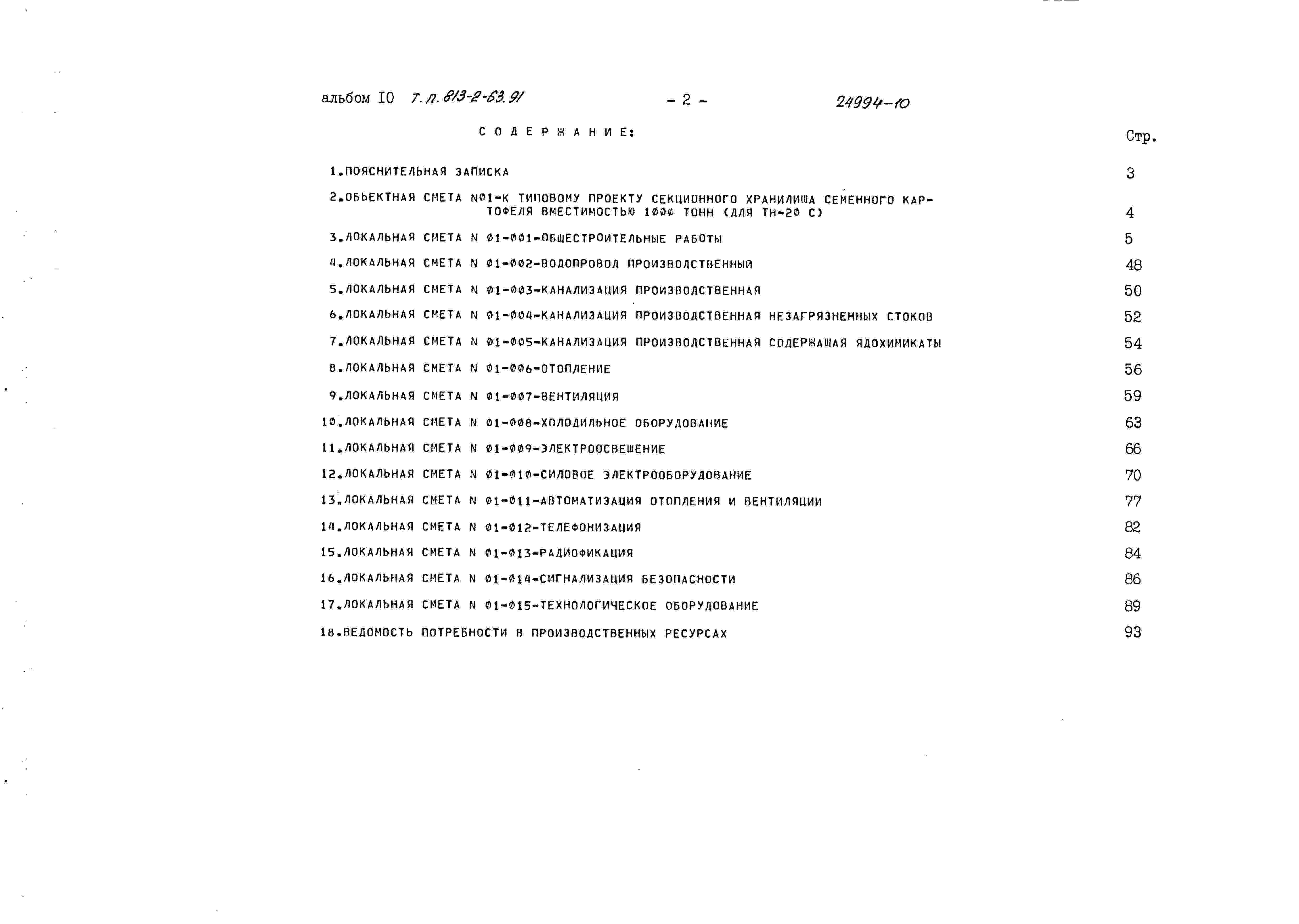

Альбом 10
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

Секционное хранилище семенного картофеля вместимостью 1000 тонн (для Тн = минус 200С).

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Вариант с полным железобетонным каркасом.

Фундаменты – сборные ж.б. плиты по ГОСТ 240-22,типоразмеров-2; монолитные ж.б. по серии 1.412.1-6.

Фундаментные балки – сборные ж.б. по серии 1.415.1-2,вып.1,типоразмеров-1.

Колонны – сборные ж.б. по серии 1.823.1-2,типоразмеров-5.

Балки – сборные ж.б. по серии 1.462.1-10/89,типоразмеров-1.

Покрытие – сборные ж.б. плиты по серии 1.865.1-4/89,вып.1,типоразмеров-2.

Перекрытие – сборные ж.б. плиты по серии 1.141-1,вып.60,64,типоразмеров-2.

Стены – трехслойные ж.б. панели по шифру 1481,вып.1,типоразмеров-3; из обыкновенного кирпича по ГОСТ 530-80.

Внутренние стены и перегородки по серии 2.870-1,вып.2-4,типоразмеров-1; по серии 1.141-1,вып.60,64,типоразмеров-1; из обыкновенного кирпича по ГОСТ 530-80.

Кровля – мастичная.

Полы – бетонные, линолеумные, кислотостойкие бетонные.

Лестницы – металлические по серии 1.450.3-6.

Ограждения – металлические по серии 1.450.3-6.

Окна – по ГОСТ 12506-81,типоразмеров-4.

Двери – по ГОСТ 14624-84,типоразмеров-1; по ГОСТ 6629-84,типоразмеров-2.

Ворота – 1.435.9-17,вып.1, типоразмеров-1; ТУ 10.15.087-88,типоразмеров-1.

Перемычки – сборные ж.б. по ГОСТ 948-84,типоразмеров-10.

Вариант с неполным железобетонным каркасом.

Фундаменты – сборные ж.б. по ГОСТ 24022-80,типоразмеров-2; монолитные ж.б. по серии 1.412.1-6; ленточные фундаменты из сборных бетонных блоков по ГОСТ 13579-78,типоразмеров-6; ГОСТ 13580-85,типоразмеров-2.

Колонны – сборные ж.б. по серии 1.823.1-2,типоразмеров-5.

Балки – сборные ж.б. по серии 1.462.1-10/89,типоразмеров-1.

Покрытие – сборные ж.б. плиты по серии 1.865.1-4/89,вып.1,типоразмеров-2.

Перекрытие – сборные ж.б. плиты по серии 1.141-1,вып.60,64,типоразмеров-2.

Стены – наружные из обыкновенного кирпича по ГОСТ 530-80.

Внутренние стены и перегородки по серии 2.870-1,вып.2-4,типоразмеров-1; по серии 1.141-1,вып.64,типоразмеров-1; из обыкновенного кирпича по ГОСТ 530-80.

Кровля – мастичная.

Полы – бетонные, линолеумные, кислотостойкие бетонные.

Лестницы – металлические по серии 1.450.3-6.

Ограждения – металлические по серии 1.450.3-6.

Окна – по ГОСТ 12506-81,типоразмеров-4.

Двери – по ГОСТ 14624-84,типоразмеров-1; по ГОСТ 6629-84,типоразмеров-2.

Ворота – 1.435.9-17,вып.1, типоразмеров-1; ТУ 10.15.087-88,типоразмеров-1.

Перемычки – сборные ж.б. по ГОСТ 948-84,типоразмеров-10.

ОТДЕЛКА

Наружная – силикатная окраска.

Внутренняя – затирка, облицовка гипсокартонными листами, окраска эмалью, известковая окраска, клеевая окраска.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – производственный от внешних сетей, напор на вводе 10м.

Канализация – производственная в наружные сети и производственная, содержащая ядохимикаты в специальные емкости для обезвреживания.

Вентиляция – приточно-вытяжная с механическим побуждением.

Отопление – электрокалориферами.

Электроснабжение – от низковольтных сетей напряжением 380/220 В от внешних сетей.

Электроосвещение – лампами накаливания и люминесцентное.

Слаботочные устройства – телефонная связь, радиотрансляционная связь от внешних сетей, сигнализация безопасности.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Хранилище предназначается для приемки, послеуборочной обработки, хранения и обработки перед посадкой семенного картофеля в местах его производства. Картофель доставляется с поля россыпью в необработанном виде.

Обработка картофеля перед загрузкой на хранение осуществляется на сортировальном пункте КСП-15В на котором отделяется земля и нестандартный картофель. Хранится картофель в изолированных камерах в условиях активной вентиляции и искусственного охлаждения. После хранения картофель выгружается подборщиком ТХБ-20 на линию КСП-15В, где производится его сортировка и калибровка. Перебранный картофель протравливается на протравливателе «Гуматокс-С», загружается с помощью транспортера-загрузчика ТЗК-30А2 в автотранспорт и отправляется на посадку.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Проект разработан взамен т.п. 813-2-5. Сметная документация составлена в нормах и ценах 1984 года. Показатели в ценах 1991г.
