Типовой проект 813-1-19.83 Металлическое зернохранилище вместимостью 3600 т (с вентилируемыми бункерами)

Общие данные

Номер проекта

813-1-19.83

Наименование проекта

Металлическое зернохранилище вместимостью 3600 т (с вентилируемыми бункерами)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
ГОСТ 21948-76 Хмель-сырец и хмель прессованный. Методы испытаний (с Изменениями N 1, 2)
Состав проекта
Номер альбома
Наименование

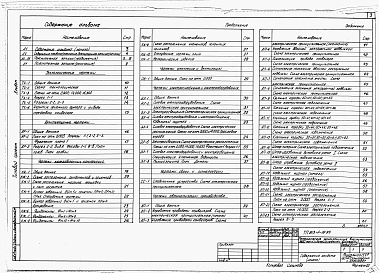

Состав альбома

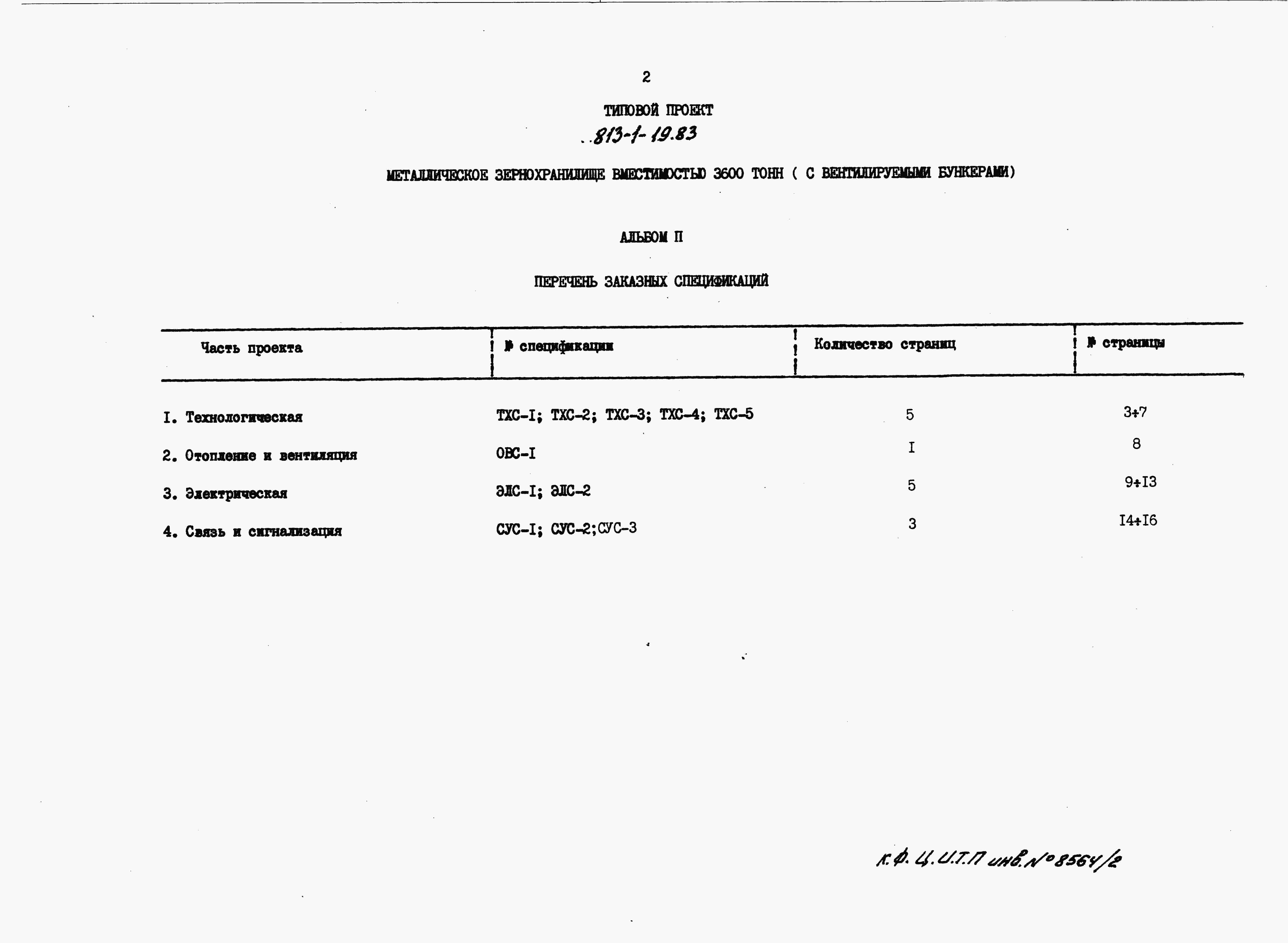

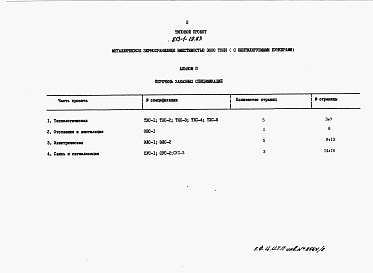

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

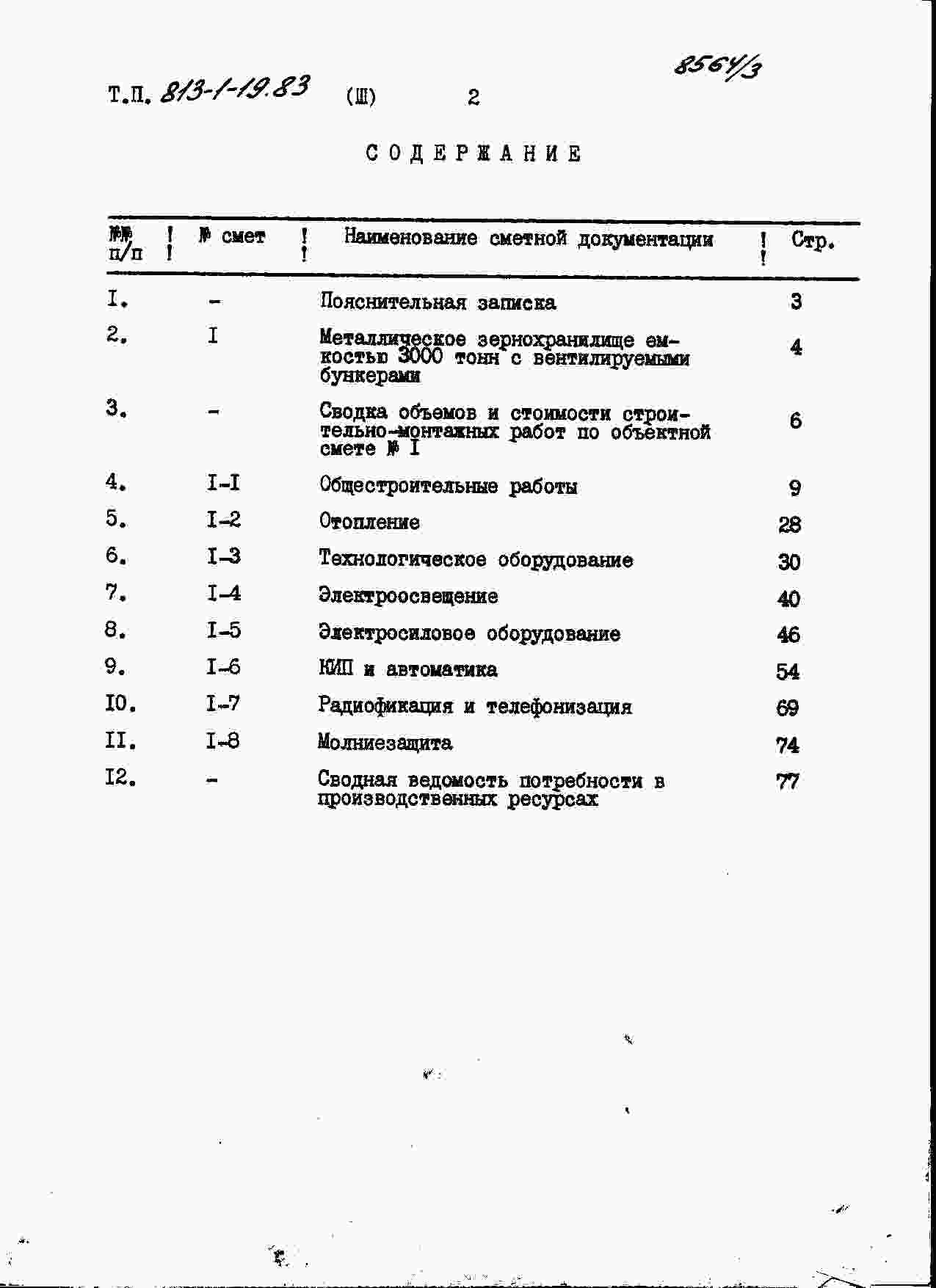

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
1. Зернохранилище – 1147,20 м2.
2. Диспетчерская – 24,90 м2.
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ.
1. Автомобилеразгрузчик тупиковый гидравлический ГУАР-15 (п) – 1 шт.
2. Нория 110 – шт.
3. Башня-хранилище – 24 шт.
4. Конвейер скребковый – 4 шт.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – монолитные из бетона марки 150, в диспетчерской – ленточные монолитные из бетона марки 150.
Бункера – металлические.
Стены диспетчерской – кирпичные.
Перегородки – кирпичные.
Покрытие – сборные железобетонные плиты по серии 1.465-7, вып.3, части 1 и 2, типоразмеров – 2.
Перемычки – сборные железобетонные по ГОСТ 948-76, типоразмеров – 4.
Кровля – плоская рулонная четырехслойная из рубероида марки РэМ-350.
Лестницы – металлические.
Полы – поливинилхлоридные плиты.
Окна – деревянные по ГОСТ 12506-67, типоразмер – 1.
Двери – деревянные по ГОСТ 14624-69, типоразмер – 2.
Наибольшая масса монтажного элемента _ (плита покрытия) – 1,5 т.
Отделка наружная – расшивка швов. Откосы оконных и дверных проемов оштукатуриваются цементным раствором.
Отделка внутренняя – штукатурка стен и перегородок с последующей окраской известковым раствором.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Отопление – электропечи ПЭТ-4.
Вентиляция – естественная, через открывающиеся фрамуги окон.
Электроснабжение – напряжение 380/220 В.
Электроосвещение – лампы накаливания и люминесцентное.
Слаботочные устройства – телефонизация и радиофикация.
ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС.
Металлическое зернохранилище вместимостью 3600 тонн (с вентилируемыми бункерами) предназначено для хранения семян зерновых культур продовольственно-фуражного назначения, доведенных до кондиций продовольственного зерна по ГОСТам.
В хранилище предусмотрена возможность проведенных следующих операций с зерном:
- прием зерна с автотранспорта на временное и длительное хранения;
- активное вентилирование зерна;
- передача зерна в цех для переработки;
- отпуск зерна на автотранспорт.
Технологические операции можно выполнять одновременно только с одной партией зерна, так как хранилище оборудовано одной линией загрузки зерна производительностью 50 т/ч.
Прием зерна с автотранспорта в приемный бункер производится норией 110, одним загрузочным скребковым конвейером, двумя разгрузочными скребковыми конвейерами и зернопроводами. Количество зерна, поступающие в хранилище, контролируется путем взвешивания на автомобильных весах предприятия. Хранение зерна производится раздельно по культурам, сортам и состоянию влажности. Управление работой механизмов дистанционное, централизованное, осуществляется из диспетчерской, расположенной в отдельном помещении. Уровень механизации и автоматизации производственных процессов - 100 %. Коэффициент использования сменного времени технологического оборудования – 0,8.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Показатели приведены для условия строительства при температуре наружного воздуха минус 300С. За расчетный показатель принята зернохранилища 1 т. Расчетных единиц 3600.
