Типовой проект 813-5-34.90 Склад концкормов на 50 т с навесом для сена на 200 т (покрытие - по металлодеревянным фермам). Хранение кормов – напольное. Размеры склада - 6x6 м, навеса - 12x30 м. Расчетная температура: -25°С. Стены – кирпичные. Покрытие - асбестоцеме

Общие данные

Номер проекта

813-5-34.90

Наименование проекта

Склад концкормов на 50 т с навесом для сена на 200 т (покрытие - по металлодеревянным фермам). Хранение кормов – напольное. Размеры склада - 6x6 м, навеса - 12x30 м. Расчетная температура: -25°С. Стены – кирпичные. Покрытие - асбестоцеме

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка.Технология производства.Архитектурно-строительные решения.Силовое электрооборудование и электрическое освещение.Спецификации оборудования.
Новое название альбома:
Альбом 2
Сметы.Ведомости потребности в материалах.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

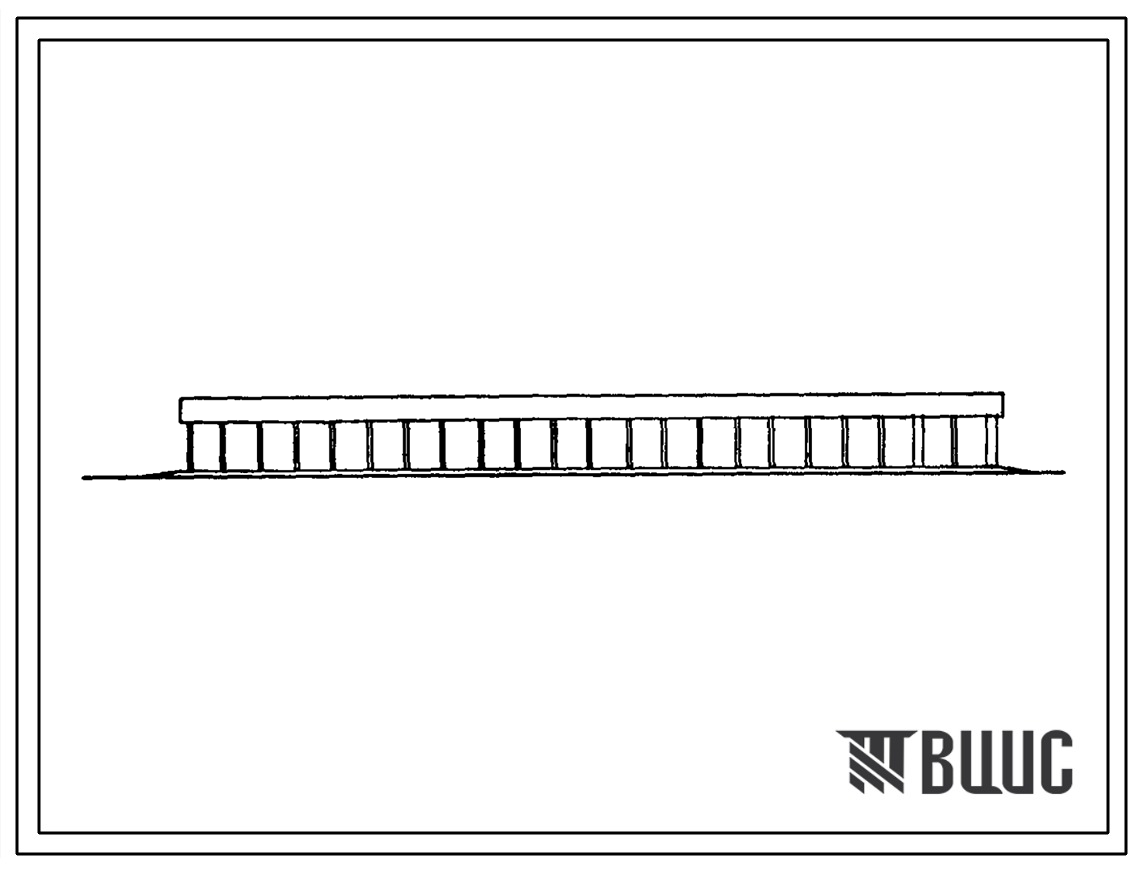

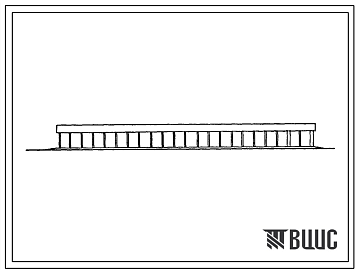

Изображения
Описание проекта

Склад концкормов на 50 тонн с навесом для сена на 200 тонн (покрытие по металлодеревянным фермам).

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – под колонны – сборные ж.б. по ГОСТ 24022-80,типоразмеров-1;под кирпичные стены - монолитные из бетона класса В3,5.

Колонны – сборные ж.б. серии 1.823.1-2,вып.1,типоразмеров-1.

Стены – из кирпича КР/75/1650/15 ГОСТ 530-80.

Фермы – металлодеревянные серии 1.063.9-2,типоразмеров-1.

Кровля – асбестоцементные листы унифицированного профиля ГОСТ 16233-77*.

Полы – бетонные.

Окна – ГОСТ 12506-81,типоразмеров-1.

Ворота – ГОСТ 18853-73*,типоразмеров-1.

Наибольшая масса монтажного элемента (колонна)-1,0т.

ОТДЕЛКА

Наружная – расшивка швов.

Внутренняя – подрезка швов, известковая окраска, окраска эмалью.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Склад концкормов на 50 тонн с навесом для сена на 200 тонн входит в состав овцеводческой фермы на 500 маток (для семейного подряда).

Склад концкормов предназначен для напольного хранения текущего запаса концкормов насыпью.

В проеме ворот предусмотрены съемные деревянные щиты, устанавливаемые на высоту насыпи концкормов.

Для механизации загрузочно-разгрузочных работ на складе предусмотрены транспортер передвижной ПКС-80 и погрузчик шнековый переносной ПШП-4А.

Навес для сена предназначен для хранения прессованного сена в тюках.

Вместимость навеса определена с учетом высоты загрузки штабеля 3,0м по всей ширине навеса.

Тюки прессованного сена загружаются под навес фронтальными погрузчиками типа ПКУ-0,8, КУН-10, ПФ-0,5 или транспортером ПКС-80 и вручную формируются в штабели. Выгрузка тюков сена из-под навеса и погрузка их в транспортные средства для раздачи животным осуществляется вручную.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Сметная документация составлена в нормах и ценах 1984 года.
