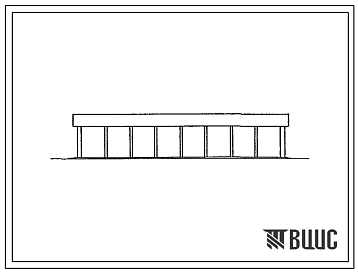

Типовой проект 813-1-48.91 Склады для хранения зерна россыпью (концкормов в таре) вместимостью 150 (100), 250 (150) и 350 (200) т. Хранение – напольное. Размеры зданий: 12x12; 12x18 и 12x24 м. Расчетная температура: -30°С. Стены – кирпичные. Покрытие - асбестоцеме

Общие данные

Номер проекта

813-1-48.91

Наименование проекта

Склады для хранения зерна россыпью (концкормов в таре) вместимостью 150 (100), 250 (150) и 350 (200) т. Хранение – напольное. Размеры зданий: 12x12; 12x18 и 12x24 м. Расчетная температура: -30°С. Стены – кирпичные. Покрытие - асбестоцеме

История изменений

813-1-48.91
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)

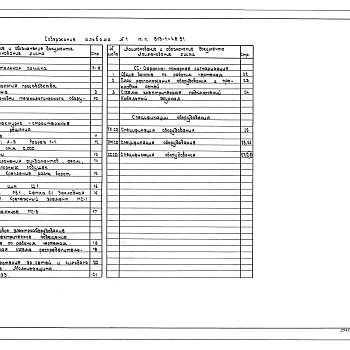

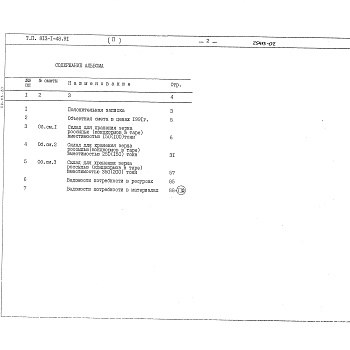

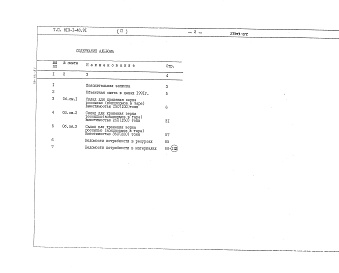

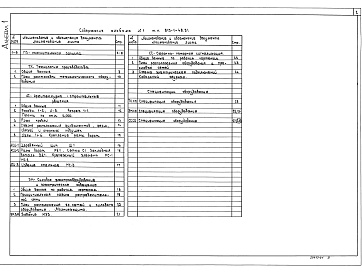

Состав проекта
Номер альбома
Наименование
Состав альбома
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

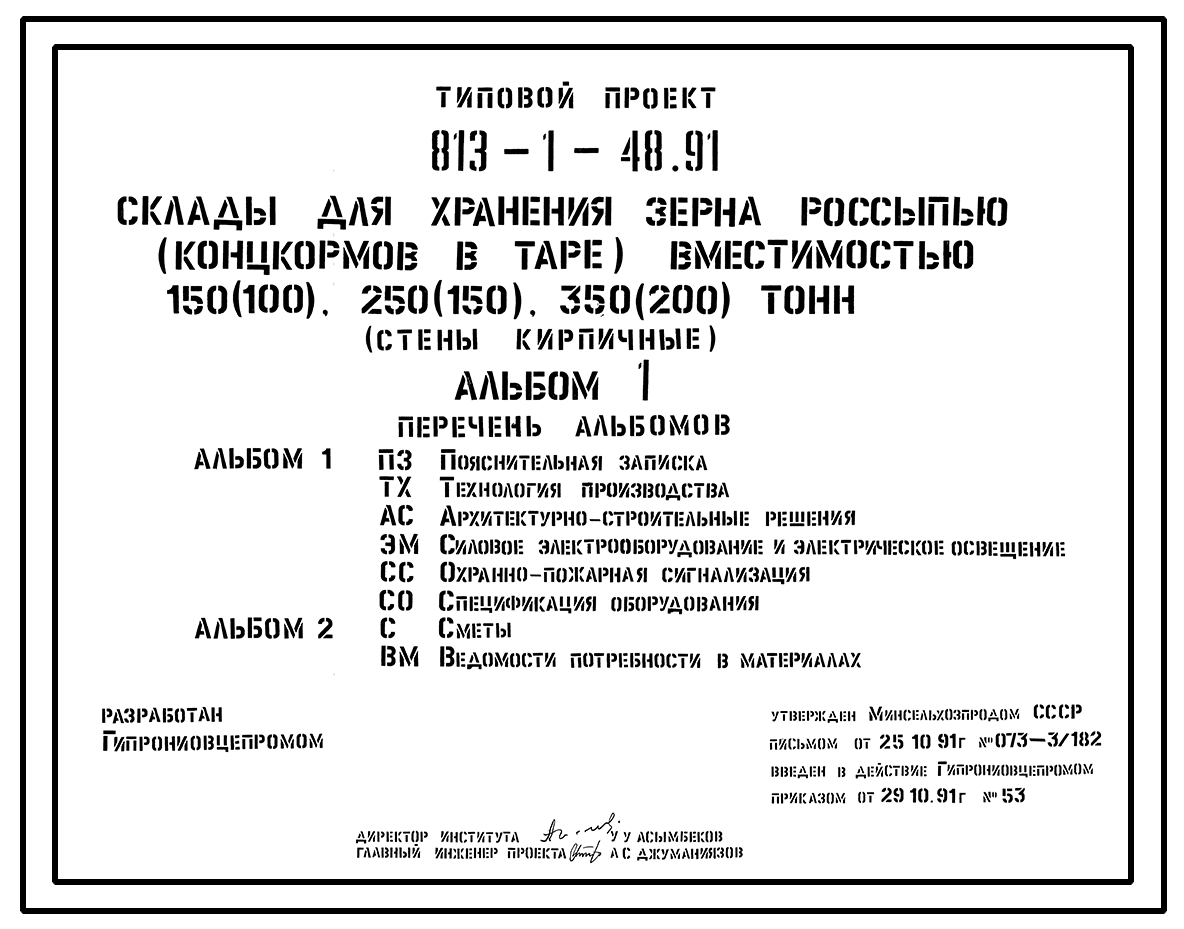

СКЛАДЫ ДЛЯ ХРАНЕНИЯ ЗЕРНА РОССЫПЬЮ (КОНЦКОРМОВ В ТАРЕ) ВМЕСТИМОСТЬЮ 150(100), 250(150), 350(200) ТОНН (СТЕНЫ КИРПИЧНЫЕ).

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – монолитные из бетона класса В 3,5.

Стены – из кирпича КР75/1650/15 ГОСТ 530-80.

Фермы – металлодеревянные серии 1.063.9-2,типоразмеров-1

Покрытие – сплошной дощатый настил.

Кровля – асбестоцементные листы унифицированного профиля ГОСТ 16233-77*.

Полы – асфальтобетонные.

Ворота – ГОСТ 18853-73*, типоразмеров-1.

Наибольшая масса монтажного элемента (перемычка)-0,8т.

ОТДЕЛКА

Наружная – расшивка швов.

Внутренняя – подрезка швов, известковая окраска, окраска эмалью.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Электроснабжение – от низковольтных сетей напряжением 380/220 В.

Электроосвещение – лампами накаливания.

Слаботочные устройства – охранная и пожарная сигнализация.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Склады предназначены для хранения текущего запаса зерна или концкормов в таре на животноводческих предприятиях.

Для загрузки зерна в склад и погрузки его в транспортные средства предусмотрены самоподаватель шнековый передвижной и винтовой конвейер.

В проемах ворот предусмотрены деревянные щиты, устанавливаемые на высоту насыпи зерна, равной у стен 2м.

Концентрированные корма, затаренные в мешки, разгружаются и складываются в штабели с помощью тележки – штабелера ТШГ-800. Высота штабеля-2,5м.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Сметная документация разработана в ценах 1984 года и пересчитана по индексам в цены 1991 года. Проект разработан взамен т.п. 813-1-29.84.
