Типовой проект 808-5-75.92 Зимовник на 1200 пчелиных семей. Размеры здания - 12x17,5 м. Расчетная температура: -30°С. Стены – кирпичные. Перекрытие - деревянное

Общие данные

Номер проекта

808-5-75.92

Наименование проекта

Зимовник на 1200 пчелиных семей. Размеры здания - 12x17,5 м. Расчетная температура: -30°С. Стены – кирпичные. Перекрытие - деревянное

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Технология производства. Архитектурно-строительные решения. Отопление и вентиляция. Электрическое освещение. Пожарная сигнализация. Спецификации оборудования
Новое название альбома:
Альбом 2
Сметы. Ведомости потребности в материалах
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

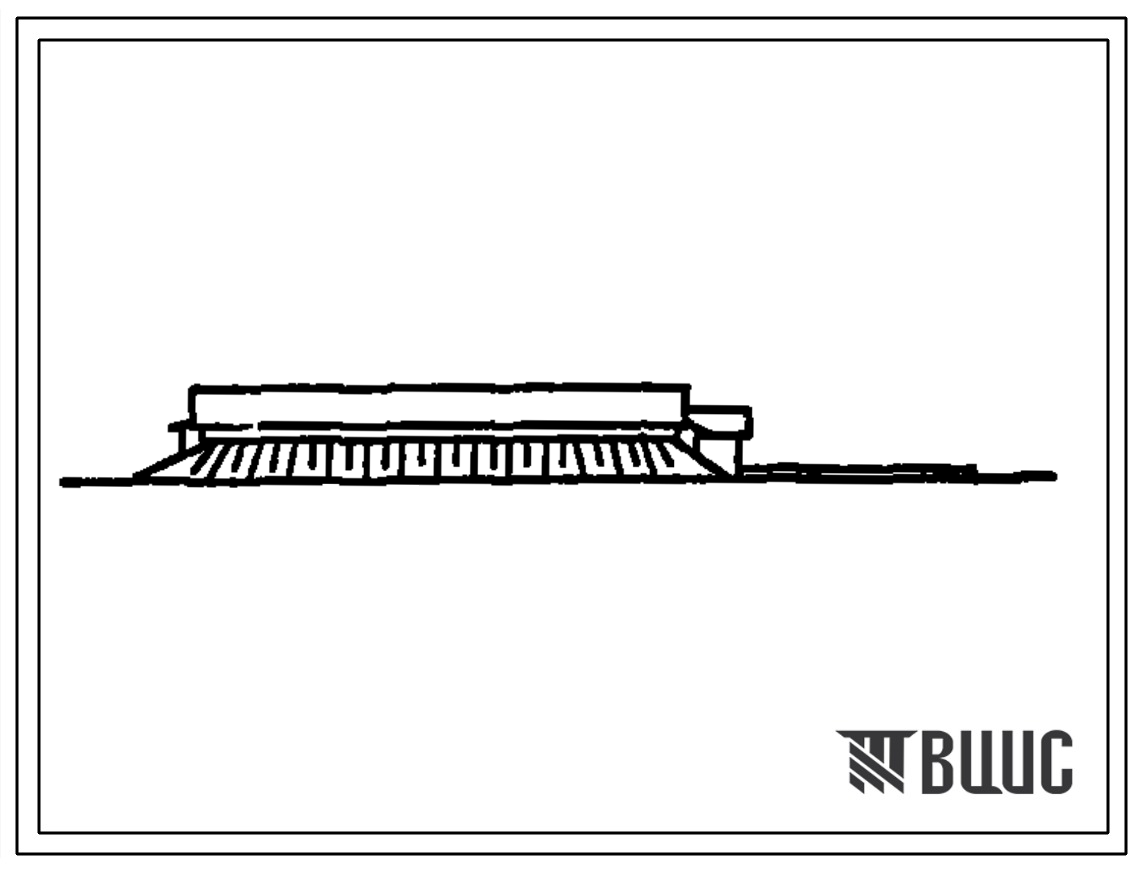

Изображения
Описание проекта

Зимовник на 1200 пчелиных семей.

Строительные конструкции и изделия.

Фундаменты под стены – монолитные из бетона класса В 7,5 под стойки – монолитные из бетона класса В 7,5.

Стойки – деревянные.

Перекрытие – деревянное.

Стены – из кирпича КР75/1650/35 ГОСТ 530-80.

Кровля – асбестоцементные волнистые листы унифицированного профиля ГОСТ 16233-77 по деревянной обрешетке.

Полы – земляные.

Окна – по ГОСТ 12506-81. Типоразмеров – 1.

Ворота – по ГОСТ 18853-73. Типоразмер – 1.

Наибольшая масса монтажного элемента (ж.-б. перемычки) – 0,22 т.

Отделка внутренняя – известковая окраска, окраска эмалью.

Инженерное оборудование.

Вентиляция – естественная приточно-вытяжная через приставные шахты.

Электроснабжение – от низковольтных сетей 380/220 В.

Технологический процесс.

Зимовник на 1200 пчелиных семей предназначен для содержания пчел в зимний период в однокорпусных ульях с двумя магазинов по типовому проекту 3.808.5-3. Расчетный объем зимовника составляет 0,51 м3 на одну пчелиную семью.

Перед постановкой пчелиных семей на зимовку в зимовнике проводят мероприятия по дезинфекции и дератизации в соответствии с действующей инструкцией.

С наступлением устойчивой холодной и сухой погоды ульи с пчелами загружают на автомобиль ГАЗ-53А и доставляют непосредственно в зимовник, где их вручную разгружают и устанавливают на зимовку.

При содержании пчелиных семей на ферме в четырехместных контейнерах их завозят в зимовник и ставят друг на друга с помощью автопогрузчика.

В зимовнике ульи ставят спаренными рядами высотой в четыре яруса летками в проходы. Ульи первого яруса ставят на деревянные подставки высотой 200-300 мм от поверхности пола, а остальные ульи – друг на друга через прокладки в виде деревянных реек толщиной 50 мм. Ширину проходов между рядами ульев и от стен зимовника оставляют в пределах 600-700 мм.

В период зимовки в зимовнике поддерживается постоянная температура от 00С до +40С и относительная влажность воздуха 65…80 %. Регулируют температуру и влажность воздуха с помощью специальных люков и вентиляционных шахт.

Дополнительные данные.

Показатели приведены для здания зимовника полузаглубленного типа. В проекте разработан вариант зимовника наземного типа.

Сметная документация составлена в нормах и ценах 1984 года и пересчитана по индексам в цена 1991 года.
