Типовой проект 808-5-63.92 Производственный корпус для пчеловодческой фермы на 1200 пчелиных семей. Размеры здания - 12x36 м. Расчетная температура: -30°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты по железобетонным балкам

Общие данные

Номер проекта

808-5-63.92

Наименование проекта

Производственный корпус для пчеловодческой фермы на 1200 пчелиных семей. Размеры здания - 12x36 м. Расчетная температура: -30°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты по железобетонным балкам

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры (не действует на территории РФ)
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка
Новое название альбома:
Альбом 2
Технология производства. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация. Силовое электрооборудование и электрическое освещение. Слаботочные устройства. Охранная и пожарная сигнализация. Спецификации оборудования
Новое название альбома:
Альбом 3
Сметы. Ведомости потребности в материалах
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

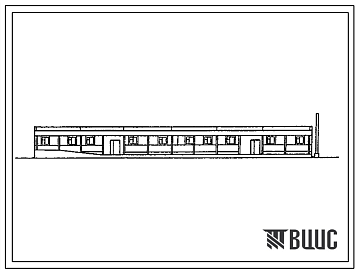

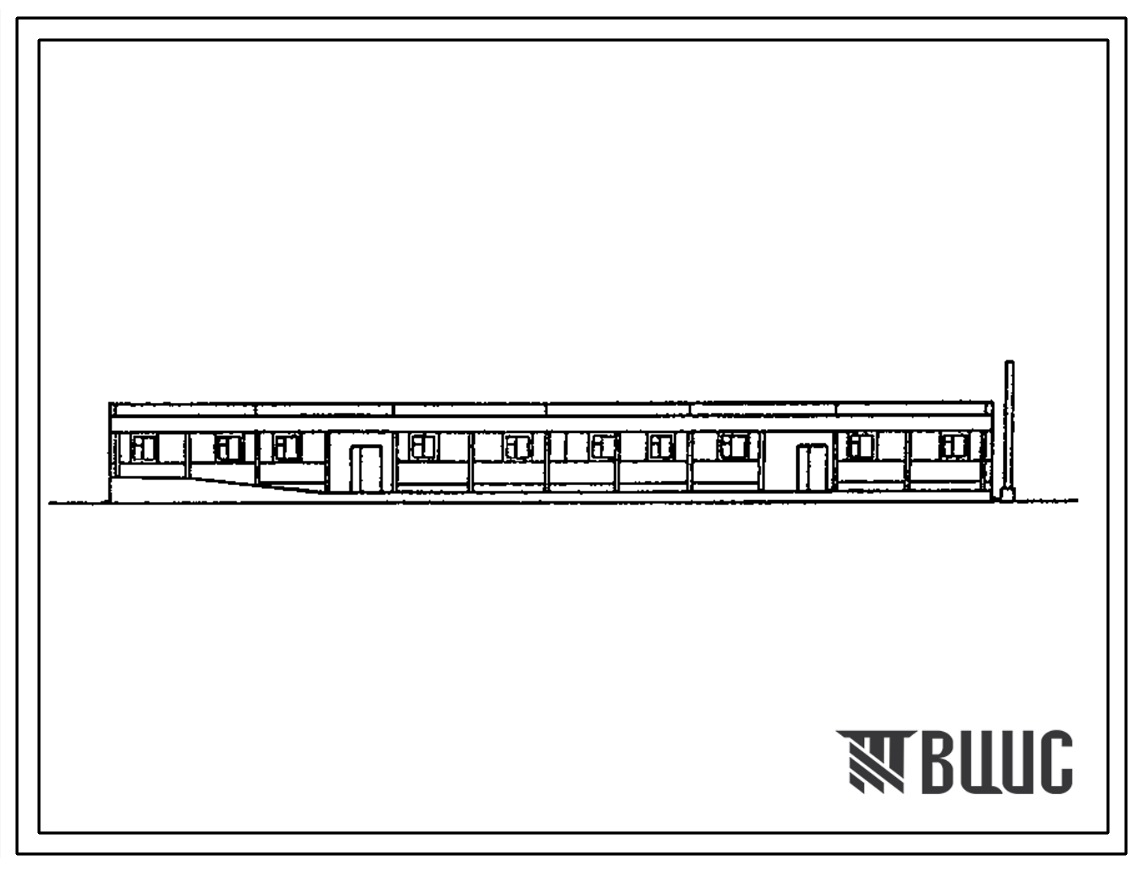

Изображения
Описание проекта

Производственный корпус для пчеловодческой фермы

на 1200 пчелиных семей

(стены панельные)

Дополнительные данные

За расчетную единицу принята одна пчелиная семья.

Сметная документация составлена в нормах и ценах 1984 г. и пересчитана по индексам в цены 1991 г.

Экспликация помещений

Сотохранилище — 144,8 м²;

Термозал — 21,1 м²;

Помещение по обработке и расфасовке меда — 55,8 м²;

Помещение по переработке воскового сырья — 27,1 м²;

Склад готовой продукции — 31,1 м²;

Моечная — 11,9 м²;

Комната пчеловода — 18,4 м²;

Мастерская по ремонту пчеловодческого инвентаря — 29,2 м²;

Отопительная — 21,3 м²;

Электрокалориферная с электрощитовой — 14,7 м²;

Гардеробная — 10,2 м²;

Душевая — 1,8 м²;

Санузел — 2,9 м²;

Помещение хранения уборочного инвентаря — 3,5 м²;

Коридор — 19,5 м²;

Тамбур — 2,6 м²;

Рампа — 103,9 м².

Экспликация оборудования

Медогонка радиальная МР-50А — 2;

Приспособление для приготовления сиропа — 2;

Машина закаточная ЗК-34-16 — 1;

Машина тестосмесительная ТАА-1М — 1;

Микромельница 8ММ — 1;

Станок деревообрабатывающий УБДН-1М — 1;

Точило настольное «Томск» - 1;

Верстак слесарный ОРГ-5365 — 2;

Емкость для меда ЕМ — 80;

Весы товарные РП-150Ц13М — 2;

Весы настольные РП-10Ц13У — 1;

Тележка с подъемной платформой ТПМ — 1;

Тележка пасечная ТП — 2;

Фильтр двухсекционный Ф-200 — 2;

Стол лабораторный СЛКМ — 1;

Стол письменный — 3;

Шкаф конторский — 3;

Электроплитка ЭПТ-1-1/220 — 2;

Стол для распечатывания сотов СРС-1 — 1;

Рубанок для распечатывания сотов РРС-176 — 2;

Стеллаж для рамок СРД-167 — 1;

Ванна электрическая ЭВ-1 — 1;

Насос медовый НМ-1 — 1;

Медоотстойник М-2 — 3;

Фильтр центробежный ФЦ-2 — 1;

Воскотопка ВТ-11А — 3;

Воскотопка-воскопресс ВВ-3 — 3;

Станок для сверления рамок ССР-2 — 1;

Станок для натягивания проволоки на рамках НПР-2 — 1;

Наващиватель электрический ЭН — 2;

Термокамера ТК-1 — 1;

Ванна ВМСМ-2 — 2;

Верстак столярный 477.060.02 — 2;

Шкаф для столярного инструмента 0201 — 2;

Шкаф для спецодежды ДД-33.3 — 2;

Подставка под медогонки — 1;

Эстакада — под медоотстойники — 1;

Кран для наполнения тары медом КР-40А — 1.

Строительные конструкции и изделия

Фундаменты — сборные железобетонные по ГОСТ 24022-80, типоразмеров — 3.

Фундаментные балки — сборные железобетонные по серии 1.815.1-1, вып. 1.

Колонны — сборные железобетонные по серии 1.823.1-2, вып. 1, типоразмеров — 2.

Балки — сборные железобетонные по серии 1.462.1-10/80, вып. 1, 2, типоразмеров — 1.

Стены — сборные керамзитобетонные панели по серии 1.832.1-9, вып. 0, 1, 2, типоразмеров — 9.

Перегородки — сборные железобетонные, типоразмеров — 8 и кирпичные из кирпича М75 ГОСТ 530-80.

Покрытие — сборные железобетонные плиты по серии 1.865.1-4/89, вып. 1, 2, типоразмеров — 1; серии 1.865.1-11. вып. 1, типоразмеров — 1.

Кровля — рулонная трехслойная.

Полы — бетонные, линолеумные и из керамической плитки.

Окна — по ГОСТ 11214-86, типоразмеров — 1.

Двери — по серии 1.136.5-19, типоразмеров — 1, по ГОСТ 6629-88, типоразмеров - 3.

Наибольшая масса монтажного элемента (плита покрытия) — 3,1 т.

Инженерное оборудование

Водопровод — объединенный: хозяйственно-питьевой, производственный, противопожарный. Напор на вводе 14 м.

Канализация — объединенная производственно-бытовая в наружную сеть.

Отопление — метсное от котлов КЧМ-ЗГД, нагревательные приборы — радиаторы МС-140 и гладкие трубы. Теплоноситель — вода 95-70ºС.

Вентиляция — естественная приточно-вытяжная и механическая. В термозале — воздушное отопление с нагревом воздуха в электрокалорифере.

Горячее водоснабжение — децентрализованное от скоростного водоподогревателя.

Электроснабжение — от низковольтных сетей напряжением 380/220В.

Технологический процесс

Производственный корпус предназначен для обработки продукции пчеловодства, приготовления жидкого и тестообразного корма для пчел, хранения сотовых рамок и готовой продукции, для проведения зимних подготовительных и ремонтных работ.

Ульевые корпуса или надставки с соторамками, заполненными медом, и тару с откаченным медом транспортируют на тележках ТПМ по рампе в сотохранилище, где их разгружают и взвешивают.

Перед откачкой мед в сотах предварительно в течение 8...10 часов подогревают в термозале до 30...36ºС, а затем на тележках рамки подвозят к столу для распечатывания сотов СРС-1. Распечатанные с помощью рубанка РРС-176 соторамки устанавливают в барабан стеллажа СРД-167, откуда они загружаются в медогонки МР-50А для откачки меда. Откаченные соторамки устанавливают в ульевые корпуса (надставки) и перевозят в сотохранилище. Бракованные соторамки и восковые крышечки после распечатки сот осушиваются на центробежном фильтре ФЦ-2.

Мед, поступивший в корпус во флягах и емкостях ЕМ и предназначенный для обработки и расфасовки, после предварительного подогрева в термозале до температуры 25...30ºС, окончательно распускают в термокамере ТК-1 при температуре 45...50ºС в течение 6...8 часов.

Из медогонок и термокамеры мед сливается в ванну ЭВ-1 через сетчатый фильтр Ф-200, откуда насосом НМ-1 перекачивается в медоотстойники М-2. Ванны в медоотстойники оборудованы электрическими нагревателями для подогрева воды, температура которой поддерживается автоматически в пределах 50±2ºС. В медоотстойниках мед подогревается до температуры 45ºС с одновременным перемешиванием, отстаивается в течение суток и расфасовывается с помощью крана КР-40А в банки различной вместимости. Укупорка банок с медом металлическими крышками осуществляется полуавтоматической закаточной машиной ЗК-34-16.

Переработка воскового сырья осуществляется с помощью воскотопок БТ-11А и воскотопок-воскопрессов ВВ-3, оборудованных электронагревательными элементами для нагрева воды.

Для приготовления жидкого корма для пчел (сахарного сиропа) используются медогонки МР-50А и специальные приспособления к ним. Готовый сироп из медогонок перекачивают насосом НМ-1 в медоотстойники М-2, откуда с помощью шланга корм сливают в емкость, установленную в кузове автомобиля и развозят по ферме. Раздача корма из емкости в кормушки, заранее установленные в ульях, осуществляется самотеком по шлангу с краном-пистолетом.

Для приготовления тестообразного корма для пчел используются молотковая микромельница 8ММ и тестомесильная машина ТММ-1М. После смешивания определенных компонентов готовый корм выгружается и расфасовывается в полиэтиленовые пакеты порциями по 2...2,5 кг, а затем развозится по ферме и раздается вручную под холстик сверху на рамки ульев.

Хранению в сотохранилище подлежат запасные соты и соты с кормовыми запасами для пчел. Отобранные сотовые рамки хранят в ульевых корпусах или надставниках, устанавливаемых друг на друга по 4...8 шт. в столбцы на специальных поддонах.

В зимний период, а также при необходимости в другое время, в производственном копусе пчеловоды осуществляют выполнение различных работ по подготовке фермы к очередному сезону: ремонт запасных ульев, сколачивание и электронаращивание рамок, изготовление и ремонт кормушек, диафрагм, утепляющих мат и подушек, рабочих и переносных ящиков, а также различного пчеловодного инвентаря и кочевого оборудования.
