Типовой проект 808-5-62.92 Производственный корпус для пчеловодческой фермы на 600 пчелиных семей. Размеры здания - 12x24 м. Расчетная температура: -30°С. Стены –деревянные. Перекрытие - деревянное

Общие данные

Номер проекта

808-5-62.92

Наименование проекта

Производственный корпус для пчеловодческой фермы на 600 пчелиных семей. Размеры здания - 12x24 м. Расчетная температура: -30°С. Стены –деревянные. Перекрытие - деревянное

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры (не действует на территории РФ)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка
Новое название альбома:
Альбом 2
Технология производства. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация. Силовое электрооборудование и электрическое освещение. Слаботочные устройства. Охранная и пожарная сигнализация. Спецификации оборудования
Новое название альбома:
Альбом 3
Сметы. Ведомости потребности в материалах
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

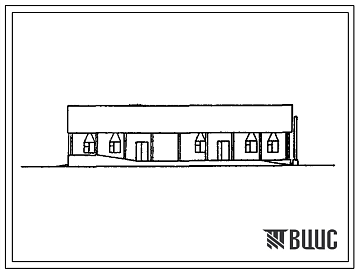

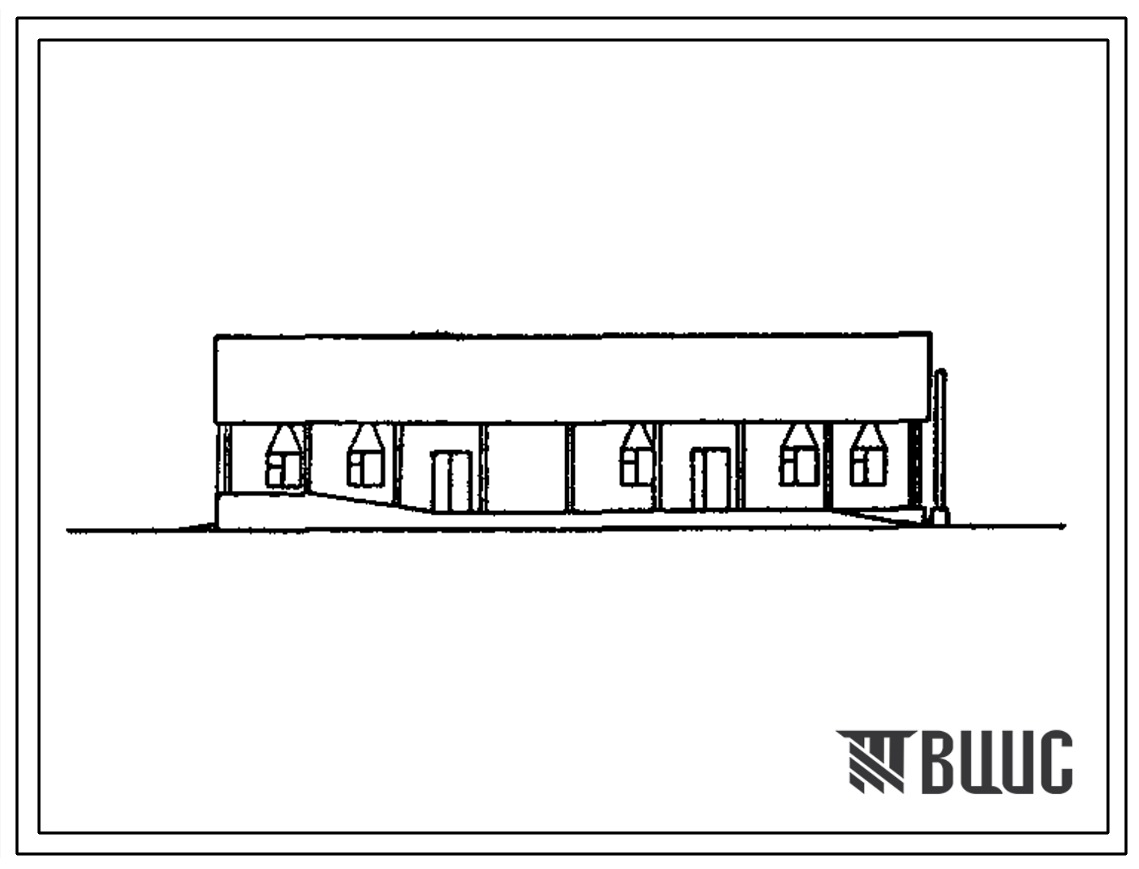

Производственный корпус для пчеловодческой фермы

на 600 пчелиных семей

(стены деревянные)

Дополнительные данные

За расчетную единицу принята одна пчелиная семья.

Сметная документация составлена в нормах и ценах 1984 г. и пересчитана по индексам в цены 1991 г.

Экспликация помещений

Сотохранилище — 103,4 м²;

Термозал — 15,2 м²;

Помещение по обработке и расфасовке меда — 50,7 м²;

Помещение по переработке воскового сырья — 27,7 м²;

Комната пчеловода — 17,5 м²;

Отопительная — 18,6 м²;

Электрокалориферная с электрощитовой — 7,4 м²;

Гардеробная — 7,4 м²;

Душевая — 1,7 м²;

Санузел — 2,7 м²;

Помещение хранения уборочного инвентаря — 3,1 м²;

Коридор — 6,4 м²;

Тамбур — 2,7 м²;

Рампа — 76,4 м².

Экспликация оборудования

Медогонка радиальная МР-50А — 1;

Приспособление для приготовления сиропа — 1;

Станок деревообрабатывающий УБДН-1М — 1;

Верстак слесарный ОРГ-5365 — 2;

Емкость для меда ЕМ — 40;

Весы товарные РП-150Ц13М — 2;

Весы настольные РП-10Ц13У — 1;

Тележка с подъемной платформой ТПМ — 1;

Тележка пасечная ТП — 1;

Стол письменный — 3;

Шкаф конторский — 3;

Электроплитка ЭПТ-1-1/220 — 1;

Стол для распечатывания сотов РРС-1 — 1;

Стеллаж для рамок СРД-167 — 1;

Ванна электрическая ЭВ-1 — 1;

Насос медовый НМ-1 — 1;

Медоотстойник М-2 — 1;

Воскотопка ВТ-11А — 2;

Воскотопка-воскопресс ВВ-3 — 2;

Станок для сверления рамок ССР-2 — 1;

Станок для натягивания проволоки на рамках НПР-2 — 1;

Наващиватель электрический ЭН — 1;

Ванна ВМСМ-2 — 1;

Верстак столярный 477.060.02 — 1;

Шкаф для столярного инструмента 0201 — 1;

Шкаф для спецодежды ДД-33.3 — 1;

Подставка под медогонки — 1;

Эстакада — под медоотстойники — 1.

Строительные конструкции и изделия

Фундаменты — деревянные и монолитные бетонные, из бетона класса В 7,5.

Стойки — деревянные.

Перекрытие — деревянное.

Стены и перегородки — деревянные.

Кровля — волнистые асбестоцементные листы унифицированного профиля ГОСТ 16233-77* по деревянной обрешетке.

Полы — бетонные, деревянные и из керамической плитки.

Окна — по ГОСТ 11214-86, типоразмеров — 1, по ГОСТ 12506-81, типоразмеров - 1.

Двери — по серии 1.136.5-19, типоразмеров — 1, по ГОСТ 6629-88, типоразмеров - 3.

Наибольшая масса монтажного элемента (деревянная стойка) — 0,1 т.

Инженерное оборудование

Водопровод — объединенный: хозяйственно-питьевой, производственный, противопожарный. Напор на вводе 14 м.

Канализация — объединенная производственно-бытовая в наружную сеть.

Отопление — метсное от котлов КЧМ-ЗГД, нагревательные приборы — радиаторы МС-140 и гладкие трубы. Теплоноситель — вода 95-70ºС.

Вентиляция — естественная приточно-вытяжная и механическая. В термозале — воздушное отопление с нагревом воздуха в электрокалорифере.

Горячее водоснабжение — децентрализованное от скоростного водоподогревателя.

Электроснабжение — от низковольтных сетей напряжением 380/220В.

Технологический процесс

Производственный корпус предназначен для обработки продукции пчеловодства, приготовления жидкого и тестообразного корма для пчел, хранения сотовых рамок и готовой продукции, для проведения зимних подготовительных и ремонтных работ.

Ульевые корпуса или надставки с соторамками, заполненными медом, и тару с откаченным медом транспортируют на тележках ТПМ по рампе в сотохранилище, где их разгружают и взвешивают.

Перед откачкой мед в сотах предварительно в течение 8...10 часов подогревают в термозале до 30...36ºС, а затем на тележках рамки подвозят к столу для распечатывания сотов СРС-1. Распечатанные с помощью рубанка РРС-176 соторамки устанавливают в барабан стеллажа СРД-167, откуда они загружаются в медогонки МР-50А для откачки меда. Откаченные соторамки устанавливают в ульевые корпуса (надставки) и перевозят в сотохранилище. Бракованные соторамки и восковые крышечки после распечатки сот осушиваются на центробежном фильтре ФЦ-2.

Мед, поступивший в корпус во флягах и емкостях ЕМ и предназначенный для обработки и расфасовки, после предварительного подогрева в термозале до температуры 25...30ºС, окончательно распускают в термокамере ТК-1 при температуре 45...50ºС в течение 6...8 часов.

Из медогонок и термокамеры мед сливается в ванну ЭВ-1 через сетчатый фильтр Ф-200, откуда насосом НМ-1 перекачивается в медоотстойники М-2. Ванны в медоотстойники оборудованы электрическими нагревателями для подогрева воды, температура которой поддерживается автоматически в пределах 50±2ºС. В медоотстойниках мед подогревается до температуры 45ºС с одновременным перемешиванием, отстаивается в течение суток и расфасовывается с помощью крана КР-40А в банки различной вместимости. Укупорка банок с медом металлическими крышками осуществляется полуавтоматической закаточной машиной ЗК-34-16.

Переработка воскового сырья осуществляется с помощью воскотопок БТ-11А и воскотопок-воскопрессов ВВ-3, оборудованных электронагревательными элементами для нагрева воды.

Для приготовления жидкого корма для пчел (сахарного сиропа) используются медогонки МР-50А и специальные приспособления к ним. Готовый сироп из медогонок перекачивают насосом НМ-1 в медоотстойники М-2, откуда с помощью шланга корм сливают в емкость, установленную в кузове автомобиля и развозят по ферме. Раздача корма из емкости в кормушки, заранее установленные в ульях, осуществляется самотеком по шлангу с краном-пистолетом.

Для приготовления тестообразного корма для пчел используются молотковая микромельница 8ММ и тестомесильная машина ТММ-1М. После смешивания определенных компонентов готовый корм выгружается и расфасовывается в полиэтиленовые пакеты порциями по 2...2,5 кг, а затем развозится по ферме и раздается вручную под холстик сверху на рамки ульев.

Хранению в сотохранилище подлежат запасные соты и соты с кормовыми запасами для пчел. Отобранные сотовые рамки хранят в ульевых корпусах или надставниках, устанавливаемых друг на друга по 4...8 шт. в столбцы на специальных поддонах.

В зимний период, а также при необходимости в другое время, в производственном копусе пчеловоды осуществляют выполнение различных работ по подготовке фермы к очередному сезону: ремонт запасных ульев, сколачивание и электронаращивание рамок, изготовление и ремонт кормушек, диафрагм, утепляющих мат и подушек, рабочих и переносных ящиков, а также различного пчеловодного инвентаря и кочевого оборудования.
