Типовой проект 3.808-1 Улей-лежак на 20 рамок с надставкой. Конструкции улья - деревянные

Общие данные

Номер проекта

3.808-1

Наименование проекта

Улей-лежак на 20 рамок с надставкой. Конструкции улья - деревянные

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

Данные кострукции разработаны взамен т.п. № 179-60 «Улей-лежак на 20 рамок».

Конструкция испытана и рекомендована к разработке НИИпчеловодства МСХ РСФСР.

Срок действоия ТП 3 808-1 — 1988 г.

Техническая характеристика и указания по применению

Чертежи конструкций улья-лежака разработаны в соответствии ЕСКД с учетом требований ГОСТ 20740-75 «Ульи».

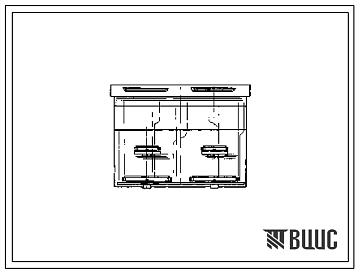

Улей состоит из корпуса с неотъемным дном, магазинной надставки, подкрышника, крышки, 20 гнездовых рамок, 20 магазинных рамок, вертикальной диафрагмы и кормушки.

Улей предусмотрен в одном варианте с магазинной недоставкой и плоской крышей, одевающейся «внахлобучку».

Крышка — состоит из щита, укрепленного на рамку и бруски жесткости, к которым укреплена сетка с 3 мм ячейками.

Подкрышник-рамка, связанный на ящичный шип, предназначен для размещения кормушек.

Надставка-коробка, , собранная на круглых вставных шипах с клеем (допускается сборка на гвоздях) предназначена для размещения полурамок магазинных.

Корпус нижний — ящик с дном на опорных брусках. На передней стенке имеются 4 летка. Предназначен для размещения 20 гнездовых рамок.

Диафрагма — щит из древесины толщиной 15 мм, предназначена для утепления и сохранения гнезд.
