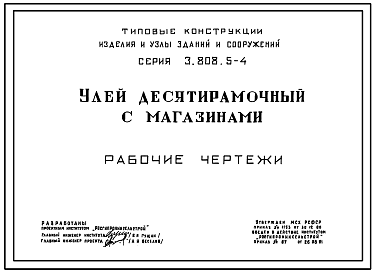

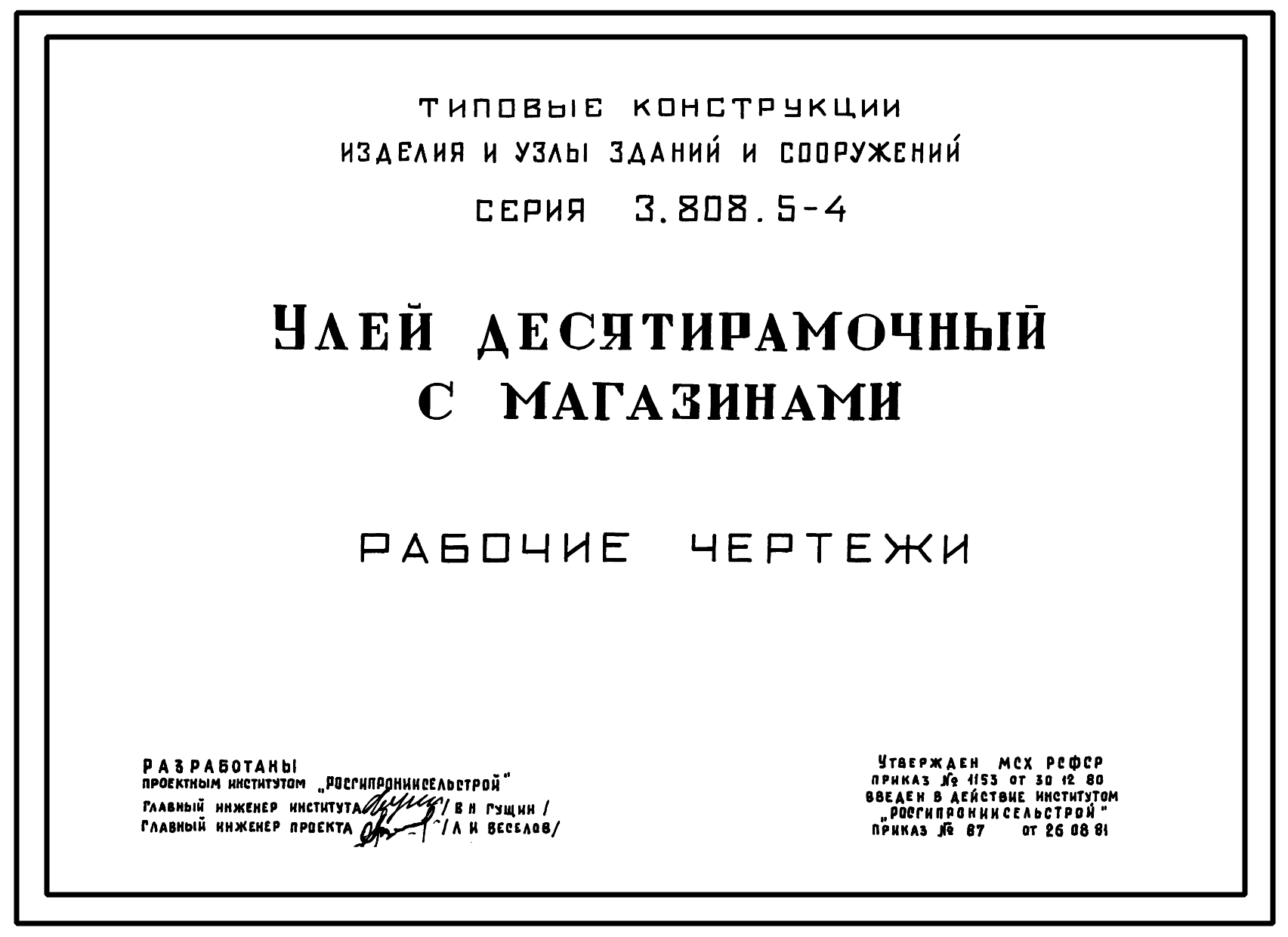

Типовой проект 3.808.5-4 Улей десятирамочный с магазинами. Конструкции улья - деревянные

Общие данные

Номер проекта

3.808.5-4

Наименование проекта

Улей десятирамочный с магазинами. Конструкции улья - деревянные

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

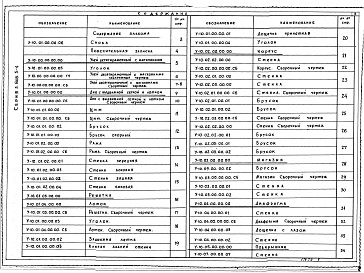

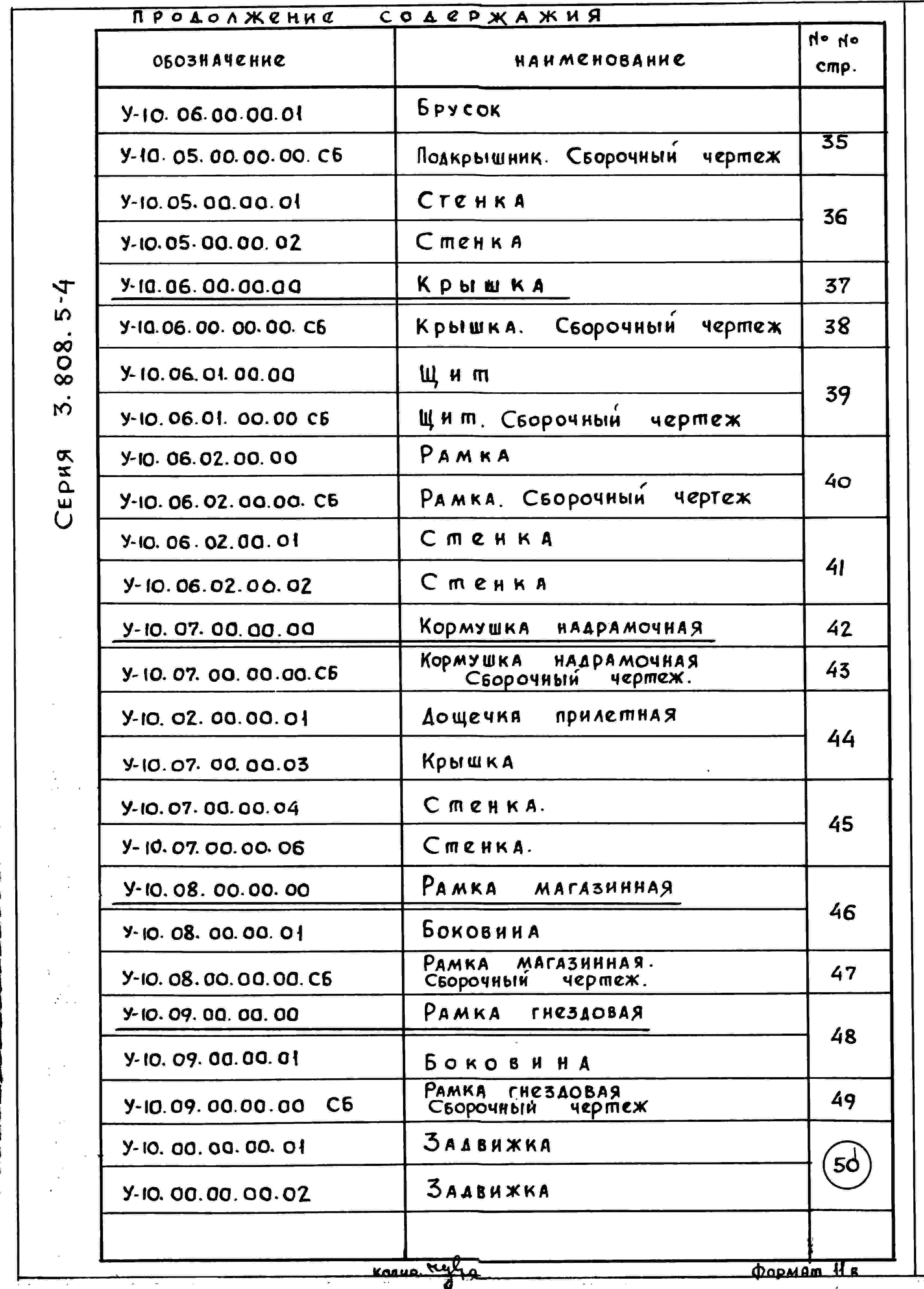

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Рабочие чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Изображения
Описание проекта

Конструкция испытана и рекомендована к разработке НИИпчеловодства МСХ РСФСР.

Техническая характеристика

Улей десятирамочный с магазинами состоит из отъемного дна, двух корпусов, двух магазинов, подкрышника, крыши, кормушки, гнездовых и магазинных рамок.

По требованию заказчика улей, кроме того, может комплектоваться горизонтальной диафрагмой-потолком.

Каждый корпус вмещает 10 гнездовых рамок и состоит из четырех стенок толщиной 35 мм, соединенных по углам в четверть.

Стенки также могут быть изготовлены из отдельных делянок, сплоченных на фанерную рейку на клее.

В передней стенке корпуса оборудован один верхний леток высотой 10 и длиной 120 мм с прилетной полочкой.

Дно улья отъемное представляет собой обвязку, в которую на фанерных рейках вставлен щиток.

Леток имеет уклон 1 - 2,65. Угловые соединения — в шип с окантовкой металлическим уголком.

Магазин, бак и корпус запроектировали из стенок толщиной 35 мм, вмещает 10 рамок размеров 435х145 мм.

Подкрышник изготовляется из досок толщиной 25 мм, соединенных по углам в прямой ящичный шип с металлической окантовкой. Высота подкрышника 80 мм.

Крыша — плоская, одевается «внахлобучку».

Кормушка состоит из обвязки, образованной тремя поперечными и двумя боковыми обвязками крышки с клапаном, дна и перегородки.

Стенки кормушки запроектированы из древесины хвойных или мягких лиственных пород. Защитный клапан — из водостойкой фанеры толщиной 4 мм.

Габаритные размеры кормушки 440х360х80 мм, емкость — 9 литров.

Сборка кормушки осуществляется с помощью гвоздей на водостойком клее. После изготовления кормушка должна быть проолифлена и изнутри покрыта парафином.

Крышка прибивается к кормушке небольшими гвоздями и при чистке открывается .

Заливка сиропа осуществляется через отверстие закрываемое клапаном.

Диафрагма выполнена в виде обвязки, к которой снизу подшивается потолочина толщиной 10 мм.

В передней части потолочины оборудовано окно сечением 116х36 мм для установки удалителя пчел, а также доступа их к кормушке при использовании диафрагмы в качестве потолка.

По требованию заказчика улей может также вместо магазинов комплектоваться 3-4 корпусами.

Типовые конструкции улья разработаны совместно с НИИпчеловодства.

Разработанный вариант дна необходим для лечения пчел от клещевой болезни - варроатоза.

Указания по применению

Улей предназначен для содержания пчелиных семей на промышленных пасеках медово-товарного направления.

Чертежи конструкций улья десятирамочного с магазинами разработаны в соответствии ЕСКД с учетом требований ГОСТ 20740-75 «Ульи».

Разработанный вариант дна необходим для лечения пчел от клещевой болезни — варроатоза.
