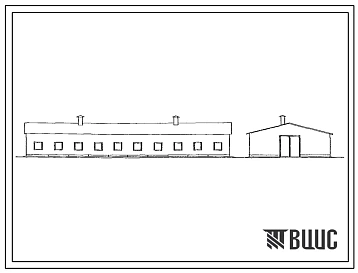

Типовой проект 808-9-2с.86 СКЛАД ДЛЯ ХРАНЕНИЯ И ПРОПАРИВАНИЯ ОПИЛОК НА 100 ТОНН

Общие данные

Номер проекта

808-9-2с.86

Наименование проекта

СКЛАД ДЛЯ ХРАНЕНИЯ И ПРОПАРИВАНИЯ ОПИЛОК НА 100 ТОНН

На данный проект имеется

Документация в электронном виде


Нормативные документы

Номер документа
Наименование
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
– Пояснительная записка. Технологическая часть. Архитектурно-строительные решения. Внутренний водопровод и канализация. Электрооборудование.
Новое название альбома:
Альбом 2
Спецификации оборудования.
Новое название альбома:
Альбом 3
Сметы.
Новое название альбома:
Альбом 4
Ведомость потребности в материалах.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Склад предназначен для хранения древесных опилок, увлажнения и пропаривания их с целью обеззараживания перед подачей в прививочную мастерскую в период производства прививок - при предпрививочной стратификации черенков подвоя и стратификации прививок «на воде». На хранение в склад поступает 80-100 тонн опилок и складируются в бурты высотой 1,5 метра. Для увлажнения и пропаривания опилок предусматриваются две установки смесителей С-2,0, для загрузки - передвижные ленточные транспортеры ЛТ-6, транспортеры скребковые ТС-40М. Транспортировка пропаренных опилок осуществляется электропогрузчиками и ручными тележками с кузовом.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – сборные железобетонные башмаки по серии 1.812.1-1,типоразмеров-1.

Колонны – сборные железобетонные по серии 1.823-1,типоразмеров-1.

Цокольные панели – сборные железобетонные по серии 1.817.1-1,типоразмеров-3.

Фермы – металлодеревянные арки по серии 1.860-6,типоразмеров-1.

Стены – из асбестоцементных листов по ГОСТ 16233-77 по деревянным неразрезным прогонам.

Кровля – из волнистых асбестоцементных листов.

Полы – бетонные.

Окна – деревянные по ГОСТ 12506-81,типоразмеров-1.

Двери – деревянные по ГОСТ 17324-71,типоразмеров-1.

Ворота – деревянные по ГОСТ 18853-73,типоразмеров-1.

Наибольшая масса монтажного элемента (цокольная панель)-1,51т.

ОТДЕЛКА

Наружная – обделка оцинкованной сталью проемов.

Внутренняя – известковая и масляная окраска.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – хозяйственно-питьевой в наружную сеть, напор на вводе 25м.

Канализация – хозяйственная в производственную наружную сеть.

Вентиляция – естественно-вытяжная.

Электроснабжение – от наружных сетей напряжением 380/220В.

Устройства связи – пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

За расчетный показатель принята 1 тонна опилок. Количество расчетных единиц-100. Показатели приведены для условий строительства в районах сейсмичностью 7 баллов. Сметная стоимость определена в нормах и ценах, введенных с 1984 г.
