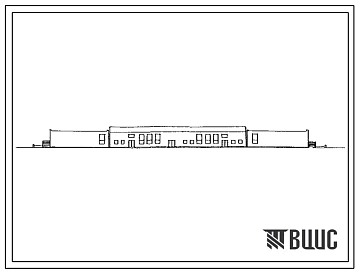

Типовой проект 808-4-15с.85 ЦЕХ СОРТИРОВКИ ТАБАКА ПРОИЗВОДИТЕЛЬНОСТЬЮ 400 Т СУХОГО ТАБАКА

Общие данные

Номер проекта

808-4-15с.85

Наименование проекта

ЦЕХ СОРТИРОВКИ ТАБАКА ПРОИЗВОДИТЕЛЬНОСТЬЮ 400 Т СУХОГО ТАБАКА

На данный проект имеется

Документация в электронном виде


Нормативные документы

Номер документа
Наименование
Плиты подоконные железобетонные для производственных зданий. Конструкция и размеры
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Табак-сырье неферментированное. Технические условия (с Изменениями N 1-6)
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
– Общая пояснительная записка. Технология производства и механизация технологических процессов. Архитектурно-строительные решения. Конструкции железобетонные. Внутренний водопровод и канализация. Отопление и вентиляция. Электроосвещение и силовое оборудование. Автоматизация отопления и вентиляции. Пожарная сигнализация, связь и сигнализация.
Новое название альбома:
Альбом 2
Нестандартизированное оборудование.
Новое название альбома:
Альбом 3
Спецификации оборудования.
Новое название альбома:
Альбом 4
Сметы.
Новое название альбома:
Альбом 5
Ведомости потребности в материалах.
Новое название альбома:
Альбом 6
Задание заводу-изготовителю.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – ленточные бутобетонные и монолитные железобетонные.

Стены – из керамического кирпича по ГОСТ 530-80.

Перегородки – легкобетонные, индивидуальные.

Покрытие – сборные железобетонные плиты по серии 1.865.1-4/80,вып.0,1,2,типоразмеров-5.

Фермы – сборные железобетонные по серии 1.063.1-1,вып.0,1,2,типоразмеров-1.

Стаканы – сборные железобетонные по серии 1.494.24,вып.1,типоразмеров-3.

Перемычки – сборные железобетонные по серии 1.138-10,вып.1,типоразмеров-5.

Плиты подоконные – сборные железобетонные по ГОСТ 8484-82,типоразмеров-2.

Кровля – из волнистых асбестоцементных листов УВ-7,5-1750 по ГОСТ 16233-77* и рулонная 4-х слойная с минераловатным утеплителем γ=100 кг/м3..

Полы – бетонные, асфальтобетонные.

Окна – деревянные по ГОСТ 12506-81,типоразмеров-4.

Двери – деревянные по ГОСТ 17324-71,типоразмеров-5.

Наибольшая масса монтажного элемента (ферма)-2,5т.

ОТДЕЛКА

Наружная – расшивка швов кирпичной кладки.

Внутренняя – штукатурка цементно-известковым раствором. Известковая окраска.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – хозяйственно-производственно-противопожарный, напор на вводе 10м.

Вентиляция – производственно-бытовая в наружную сеть.

Отопление – местное от котлов низкого давления типа КВ-300, совмещенная с вентиляцией.

Теплоноситель – пар Р=68,6 кПа.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Электроснабжение – силовое и осветительное от электросети напряжением 380/220В.

Слаботочные устройства – телефонная связь, радиотрансляционная сеть, пожарная сигнализация.

Автоматизация – контроль и регулирование температурно-влажностного режима.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Цех предназначен для сортировки и упаковки высушенных табачных листьев. Производительность цеха 400 т/сезон.

Табачные листья в гаванках поступают в камеру для увлажнения или подсушивания, где навешиваются на передвижные штанги линии увлажнения табака (У.65.00.000) поз.1. Увлажнение или подсушивание производится до конечной влажности табачных листьев-17-19% при соответствующих температурно-влажностных режимах.

После увлажнения или подсушивания гаванки снимаются со штанг и передаются в помещение для роспуска шнуров, где листья табака вручную освобождаются от шнуров и подаются в приемную горловину листопадающего трубопровода, очистительной камеры линии для сортировки табака (ЛСТ) поз.2.

На линии листья табака проходят механическую, и пневматическую очистку от пыли, инородных примесей и фарматуры, ручную сортировку на четыре товарных сорта и передаются на прессование.

При помощи пресса (ЧПТМ) поз.3 табачные листья прессуются в многослойные кипы в соответствии с ГОСТ 8073-77*,поз.7.

Кипы некоторое время удерживаются, а затем на столе обшиваются мешковиной, маркируются, укладываются в грузовые тележки (ТГ-1000М1) поз.4 и транспортируются к накопительной площадке готовой продукции, где на тележках и хранятся.

По мере накопления производится отгрузка готовой продукции. Для этого грузовые тележки с готовой продукцией перемещают к автомашине и при помощи наклонного передвижного конвейера ЭКНПС-4э поз.5 производят погрузку кип в автомашину.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Сметная стоимость определена в нормах и ценах, введенных с 01.01.1984 г.
