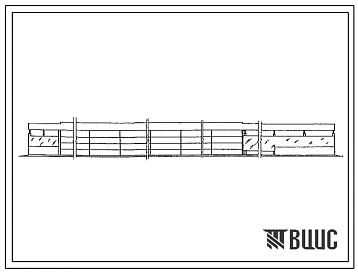

Типовой проект 808-4-12с.85 ЦЕХ СУШКИ ТАБАКА В ВЕРТИКАЛЬНЫХ ГИРЛЯНДАХ ПРОИЗВОДИТЕЛЬНОСТЬЮ 120-150 Т СУХОГО ТАБАКА В СЕЗОН С ПРИМЕНЕНИЕМ ТЕПЛОГЕНЕРАТОРОВ ТГ-2,5А.

Общие данные

Номер проекта

808-4-12с.85

Наименование проекта

ЦЕХ СУШКИ ТАБАКА В ВЕРТИКАЛЬНЫХ ГИРЛЯНДАХ ПРОИЗВОДИТЕЛЬНОСТЬЮ 120-150 Т СУХОГО ТАБАКА В СЕЗОН С ПРИМЕНЕНИЕМ ТЕПЛОГЕНЕРАТОРОВ ТГ-2,5А.

На данный проект имеется

Документация в электронном виде


Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
– Общая пояснительная записка. Технология производства и механизация технологических процессов. Архитектурно-строительные решения. Конструкции железобетонные. Конструкции металлические.
Новое название альбома:
Альбом 2 -
Внутренний водопровод и канализация. Отопление и вентиляция. Электроосвещение и силовое электрооборудование. Автоматизация вентиляционных систем. Пожарная сигнализация.
Новое название альбома:
Альбом 3
Нестандартизированное оборудование (из т.п. 808-4-8).
Новое название альбома:
Альбом 4
Деталировочные чертежи технологической линии СТГ-1,5 (из т.п. 808-4-8).
Новое название альбома:
Альбом 5
Чертежи-задания заводу изготовителю.
Новое название альбома:
Альбом 5
Спецификации оборудования.
Новое название альбома:
Альбом 6
Сметы.
Новое название альбома:
Альбом 7
Ведомости потребности в материалах.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – сборные железобетонные стаканного типа по серии 1.812.1-1,типоразмеров-4. Под кирпичные стены – сборные бетонные блоки по ГОСТ 13579-78,типоразмеров-5. Под панельные стены - фундаментные балки по серии 1.415-1,вып.1,типоразмеров-1.

Колонны – сборные железобетонные по серии 1.823-1,вып.1,типоразмеров-2.

Фермы – сборные железобетонные по серии 1.063.1-1,вып.1,типоразмеров-1.

Балки – сборные железобетонные по серии 1.462.1-10/80,вып.1,2,типоразмеров-1.

Прогоны – сборные железобетонные по серии 1.462-14,вып.1,типоразмеров-1.

Стены – кирпичные и двухслойные керамзитобетонные стеновые панели по серии 1.832.1-9,вып.0,1,2,типоразмеров-3.

Перегородки – армокирпичные.

Покрытие – сборные железобетонные плиты по серии 1.865.1-4/80,вып.3,4,типоразмеров-1.

Кровля – из волнистых асбестоцементных листов по ГОСТ 16233-77.

Полы – цементные, глинобитные, из линолеума.

Окна – деревянные по ГОСТ 12506-81,типоразмеров-1.

Двери – деревянные по ГОСТ 17324-71,типоразмеров-2, по серии 1.136.5-19,типоразмеров-1.

Ворота – по шифру 41-74.

Наибольшая масса монтажного элемента (стеновая панель)-2,4т.

ОТДЕЛКА

Наружная – расшивка швов панелей.

Внутренняя – затирка цементно-известковым раствором. Известковая и масляная окраска.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – хозяйственно-производственно-противопожарный, напор на вводе 10м.

Вентиляция – производственно-бытовая в наружную сеть.

Отопление – местное воздушное от теплогенераторов ТГ-2,5А, совмещенное с вентиляцией.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Электроснабжение – силовое и осветительное от электросети напряжением 380/220В.

Слаботочные устройства – телефонная связь, радиотрансляционная сеть, пожарная сигнализация.

Автоматизация – контроль и регулирование температурно-влажностного режима.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Цех сушки табака в вертикальных гирляндах предназначен для комбинированной сушки листьев табака, закрепленных на шнуры машинным способом.

Технически зрелый табак, уложенный в рядна или контейнеры, автотранспортом доставляется к загрузочной площадке. Проектом предусматривается выполнение следующих технологических операций в непрерывном потоке: закрепление табачных листьев на шнуры с помощью табакопришивных машин и одновременное навешивание шнуров с листьями табака вертикальными гирляндами на грузовые тележки, томление табака, фиксация цвета и подсушивание пластинки листьев, досушка пластинки листьев и средней жилки, увлажнение табака, съем шнуров и вязка их в гаванки.

Высушенный табак направляется в склад хранения. Выгрузка контейнеров с табаком осуществляется с помощью электротельфера. Тележки перемещаются по подвесным уголковым путям приводными лебедками.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Проект разработан для применения в составе комплекса послеуборочной обработки табака. Сметная документация составлена для 1 (1а) территориального района в нормах и ценах 1984 года. Показатели приведены для условий строительства при сейсмичности 8 баллов.
