Типовой проект 808-4-11с.85 СОЛНЕЧНАЯ ТАБАКОСУШИЛКА С ОБОРУДОВАНИЕМ ТСУ-2 НА 200 РАМ.

Общие данные

Номер проекта

808-4-11с.85

Наименование проекта

СОЛНЕЧНАЯ ТАБАКОСУШИЛКА С ОБОРУДОВАНИЕМ ТСУ-2 НА 200 РАМ.

На данный проект имеется

Документация в электронном виде


Нормативные документы

Номер документа
Наименование
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
– Общая пояснительная записка. Технология производства и механизация технологических процессов. Архитектурно-строительные решения. Конструкции железобетонные. Внутренний водопровод и канализация. Отопление и вентиляция. Электроосвещение и силовое электрооборудование. Автоматизация отопления и вентиляции.
Новое название альбома:
Альбом 2
Спецификации оборудования.
Новое название альбома:
Альбом 3
Сметы.
Новое название альбома:
Альбом 4
Ведомости потребности в материалах.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

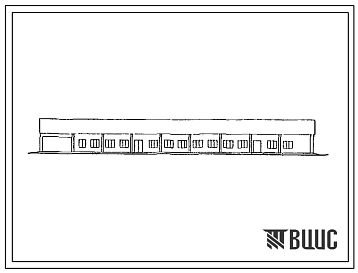

Изображения
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – сборные железобетонные стаканного типа по серии 1.812.1-1,типоразмеров-1. Под кирпичные стены - ленточные бутобетонные.

Колонны – сборные железобетонные по серии 1.823-1,вып.1,типоразмеров-2.

Балки – сборные железобетонные по серии 1.862-2,вып.1,типоразмеров-1.

Стены – кирпичные.

Перегородки – армокирпичные.

Покрытие камеры увлажнения – сборные железобетонные плиты по серии 1.865.1-4/80,вып.3,4,типоразмеров-1.

Перемычки – сборные железобетонные по серии 1.138-10,вып.1,4,типоразмеров-4.

Кровля – из волнистых асбестоцементных листов по ГОСТ 16233-77.

Полы – цементные, глинобитные.

Окна – деревянные по ГОСТ 12506-81,типоразмеров-2.

Двери – деревянные по ГОСТ 17324-71,типоразмеров-3.

Наибольшая масса монтажного элемента (балка покрытия)-1,45т.

ОТДЕЛКА

Наружная – штукатурка кирпичной кладки.

Внутренняя – расшивка швов кладки из кирпича. Известковая и масляная окраска.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – производственно-противопожарный, напор на вводе 10м.

Вентиляция – приточно-вытяжная с механическим побуждением.

Электроснабжение – силовое и осветительное от электросети напряжением 380/220В.

Автоматизация – контроль и регулирование влажностного режима в камере увлажнения.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Солнечная табакосушилка предназначается для солнечной сушки табака в табаководческих хозяйствах.

Проектом предусматривается осуществление следующих технологических операций: разгрузка транспорта со свежеубранными листьями табака, взвешивание, транспортировка под навес, закрепление листьев табака на шнуры, навешивание шнуров с табаком на сушильные рамы, установки ТСУ-2, перемещение сушильных рам на открытую площадку для солнечной сушки и под навес, транспортировка рам с высушенными табачными листьями в камеру для увлажнения табака, увлажнение, снятие шнуров с увлажненным табаком с сушильных рам.

Для транспортировки рам с высушенным табаком на подрамные пути камеры увлажнения и порожних рам на подрамные пути других установок, предусматривается таль электрическая грузоподъемностью 250 кГ/с.

В качестве внутреннего транспорта для перемещения свежеубранного табака под навесом используются ручные тележки ТУ-300.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Показатели приведены для условий строительства при сейсмичности 8 баллов. Проект разработан для применения в составе комплекса послеуборочной обработки табака. Сметная документация составлена для 1 (1а) территориального района в нормах и ценах 1984 года.
