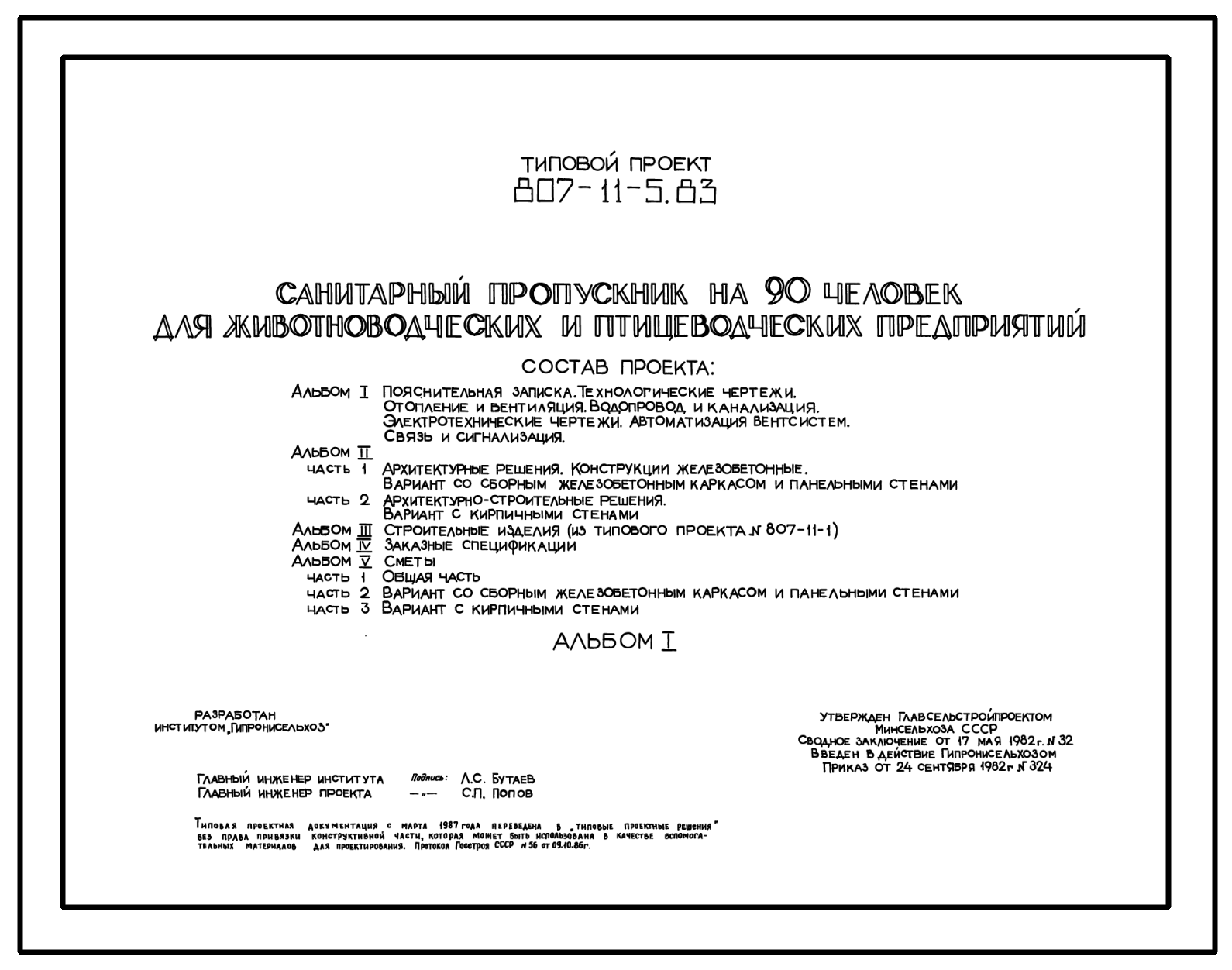

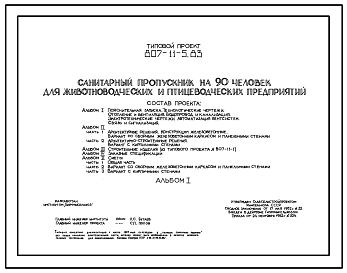

Типовой проект 807-11-5.83 Санитарный пропускник на 90 чел. для животноводческих и птицеводческих предприятий. Размеры здания - 12x42 м. Расчетная температура: -20, -30, -40°С. Стены - панельные легкобетонные (вариант - кирпичные). Покрытие - железобетонные плиты

Общие данные

Номер проекта

807-11-5.83

Наименование проекта

Санитарный пропускник на 90 чел. для животноводческих и птицеводческих предприятий. Размеры здания - 12x42 м. Расчетная температура: -20, -30, -40°С. Стены - панельные легкобетонные (вариант - кирпичные). Покрытие - железобетонные плиты

История изменений

807-11-5.83
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Краски силикатные
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 3
Строительные изделия (из типового проекта № 807-11-1)
Новое название альбома:
Альбом 4
Заказные спецификации
Новое название альбома:
Альбом 5
Сметы Часть 3 Вариант с кирпичными стенами
Новое название альбома:
Альбом 5
Сметы Часть 2 Вариант со сборным железобетонным каркасом и панельными стенами
Новое название альбома:
Альбом 5
Сметы Часть 1 Общая часть
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

Санитарный пропускник на 90 человек для животноводческих и птицеводческих предприятий.

Строительные конструкции и изделия.

1 вариант (с панельными стенами).

Фундаменты – под колонны – сборные железобетонные башмаки по ГОСТ 24022-80. Типоразмеров – 2; под стены – сборные железобетонные фундаментные балки по серии 1.415-1 вып.1. Типоразмеров – 1.

Колонные – сборные железобетонные по серии 1.823-1 вып.1, 2. Типоразмеров – 2.

Балки – сборные железобетонные по серии 1.462-10 вып.1, 2. Типоразмеров – 1.

Стены – двухслойные стеновые панели по серии 1.832-5 вып.0, 1, 2. Типоразмеров – 9.

Перегородки – кирпичные.

Перемычки – сборные железобетонные по серии 1.138-10 вып.1. Типоразмеров – 3.

Покрытие – сборные железобетонные плиты по серии 1.865-4 вып.1, 2, 3, 4. Типоразмеров – 9.

Кровля – рулонная, четырехслойная.

Полы – бетонные, керамическая плитка, линолеумные.

Окна – деревянные по ГОСТ 11214-78. Типоразмеров – 3.

Двери – деревянные по серии 1.136-11 часть 1, 2. Типоразмеров – 1. По ГОСТ 6629-74, типоразмеров – 4.

Наибольшая масса монтажного элемента (панель стеновая) – 3,5 т.

2 вариант (с кирпичными стенами).

Фундаменты под стены – ленточные бетонные М100.

Стены – кирпичные.

Перемычки – сборные железобетонные по серии 1.138-10 вып.1. Типоразмеров – 7.

Перегородки – кирпичные.

Покрытие – сборные железобетонные плиты по серии 1.865-4 вып.1, 2, 3, 4. Типоразмеров – 6.

Кровля – рулонная четырехслойная.

Полы – бетонные, керамическая плитка, линолеумные.

Наибольшая масса монтажного элемента (плита покрытия) – 2,3 т.

Отделка наружная:

1 вариант (с панельными стенами) – окраска фасадов силикатными красками марки Б по ГОСТ 18958-73.

2 вариант (с кирпичными стенами) – кирпичная кладка наружного ряда из силикатного кирпича.

Внутренняя отделка – штукатурка стен с клеевой окраской. Клеевая побелка потолков, облицовка стен глазурованной плиткой в душевых, окраска масляной краской бытовых помещений.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой и производственный от внутриплощадочных сетей. Напор на вводе 12 м вод. ст. / 0,12мПа.

Канализация – бытовая в наружную сеть.

Отопление – водяное (от котельной комплекса). Теплоноситель – вода 95-700С. Горячая вода от наружных сетей

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от сети напряжением 380/220 В предприятия.

Дополнительные данные.

Проект разработан взамен типового проекта 807-32 альбом 3, 4, 5 и 6. За расчетную единицу принят 1 человек. (Количество расчетных единиц – 90).
