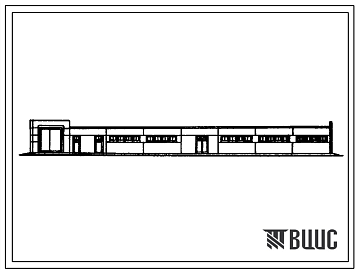

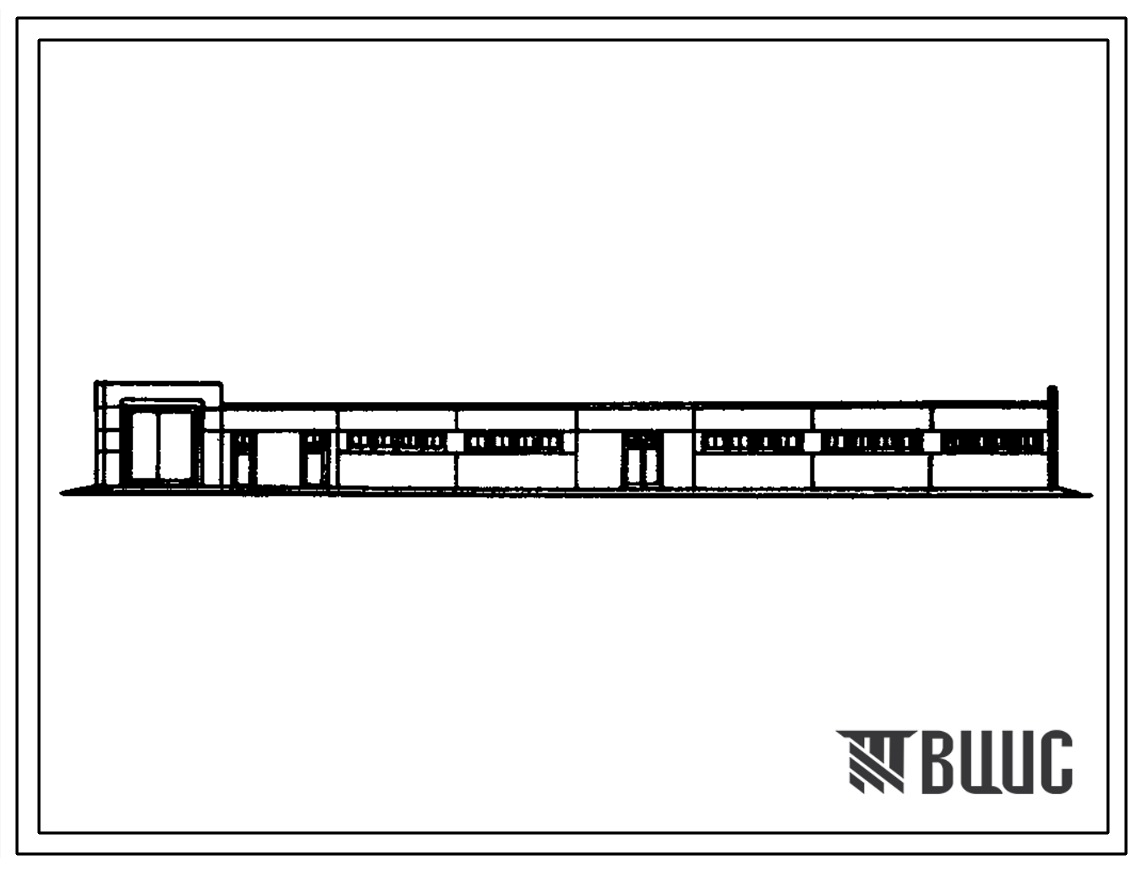

Типовой проект 805-9-5.84 Дезинфекционный блок для птицефабрик на 3 млн. бройлеров (полносборное здание). Размеры здания - 18x48 м. Расчетная температура: -20, -30°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты по железобетонным балкам

Общие данные

Номер проекта

805-9-5.84

Наименование проекта

Дезинфекционный блок для птицефабрик на 3 млн. бройлеров (полносборное здание). Размеры здания - 18x48 м. Расчетная температура: -20, -30°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты по железобетонным балкам

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия

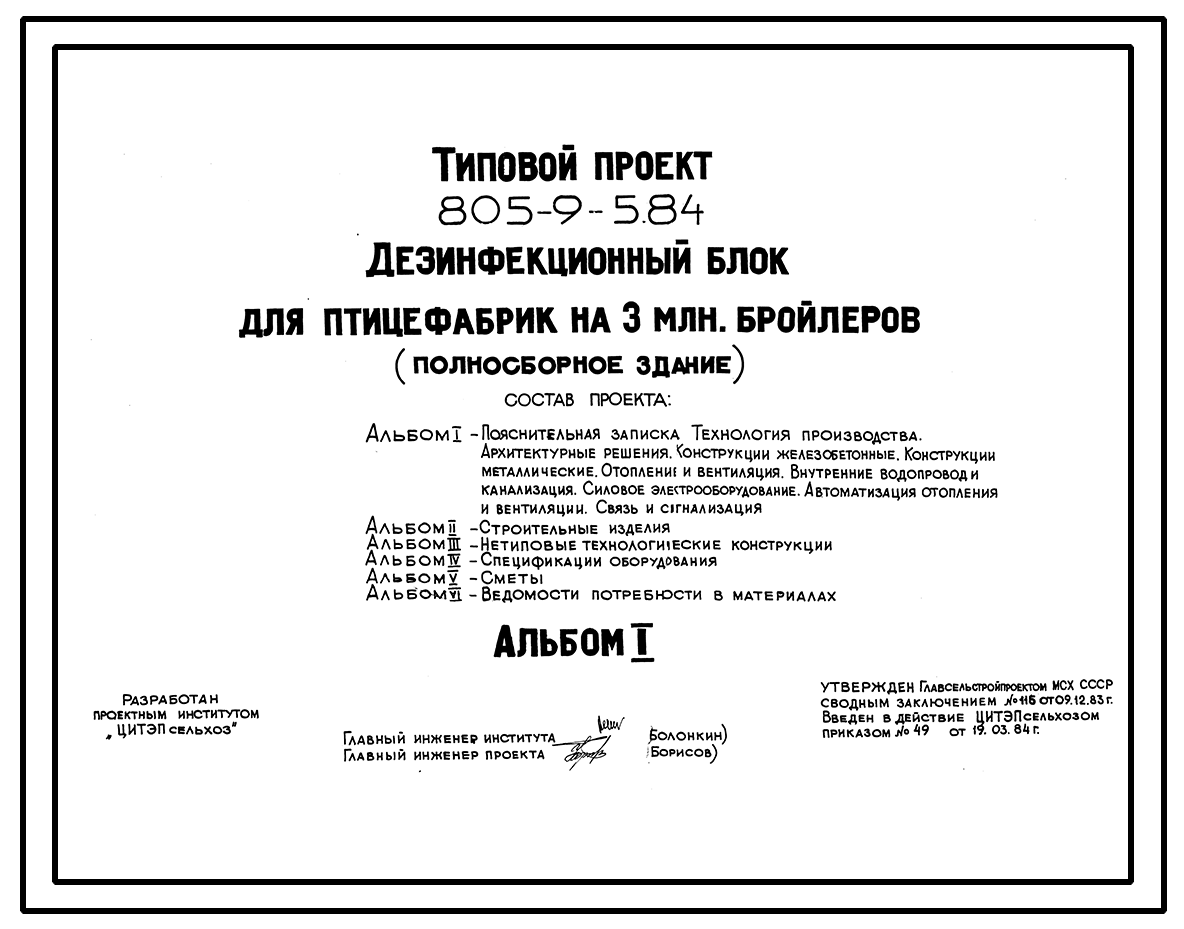

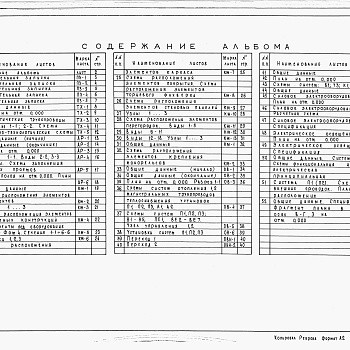

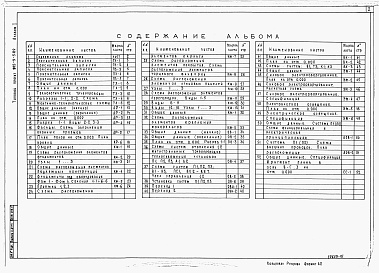

Состав проекта
Номер альбома
Наименование

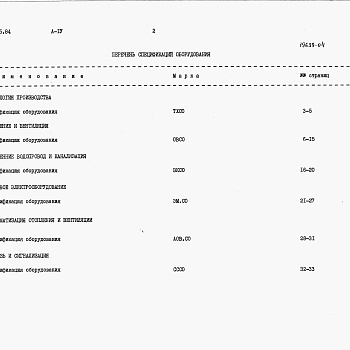

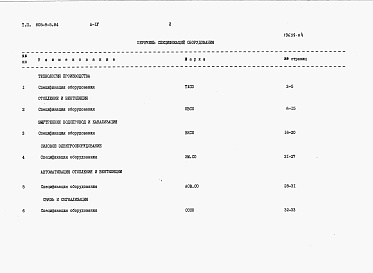

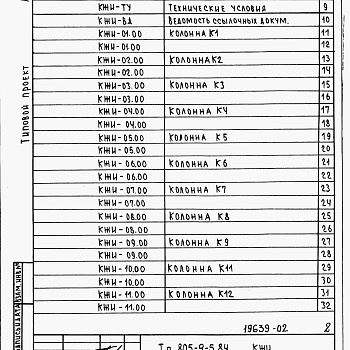

Состав альбома

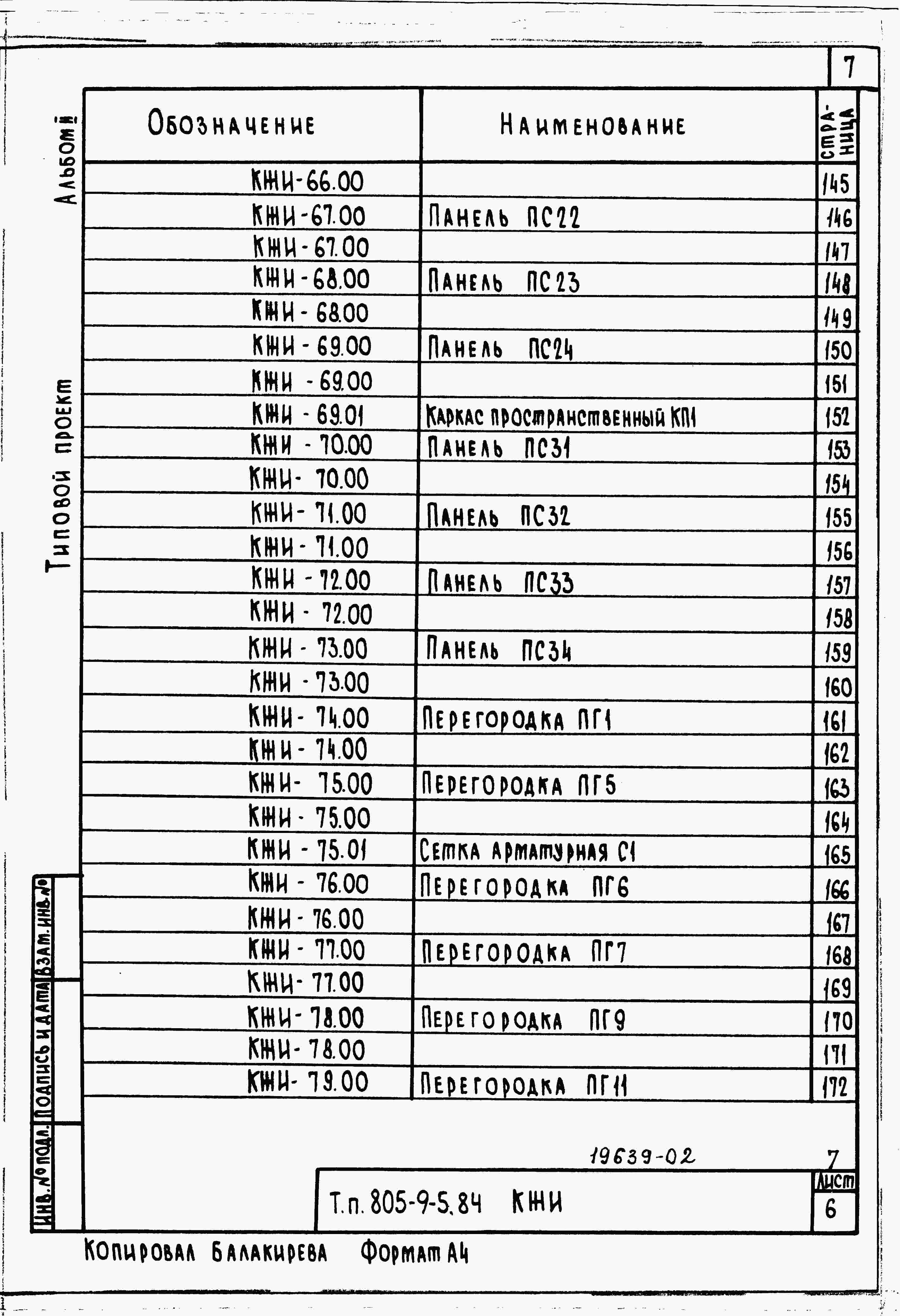

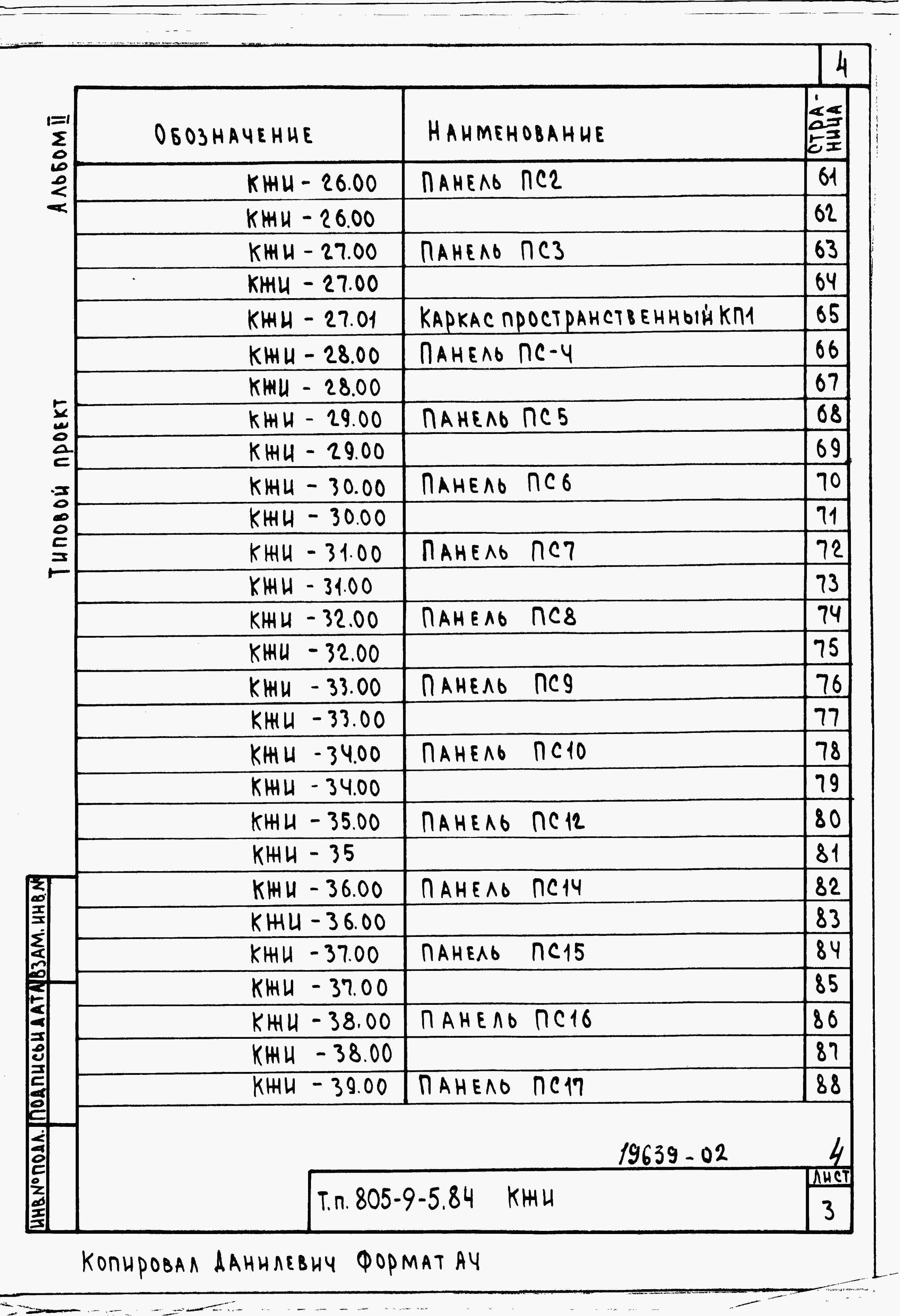

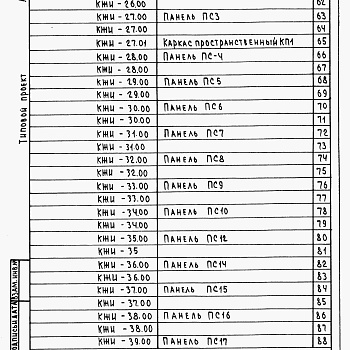

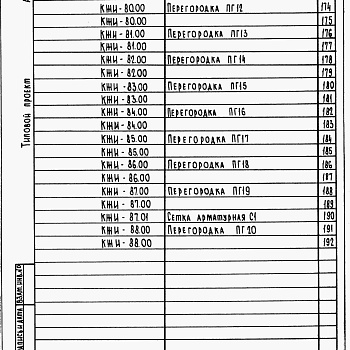

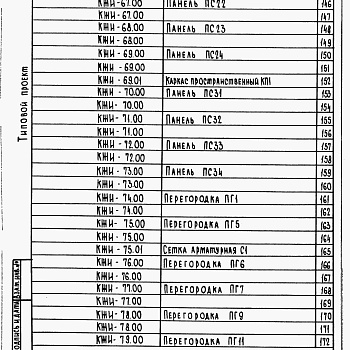

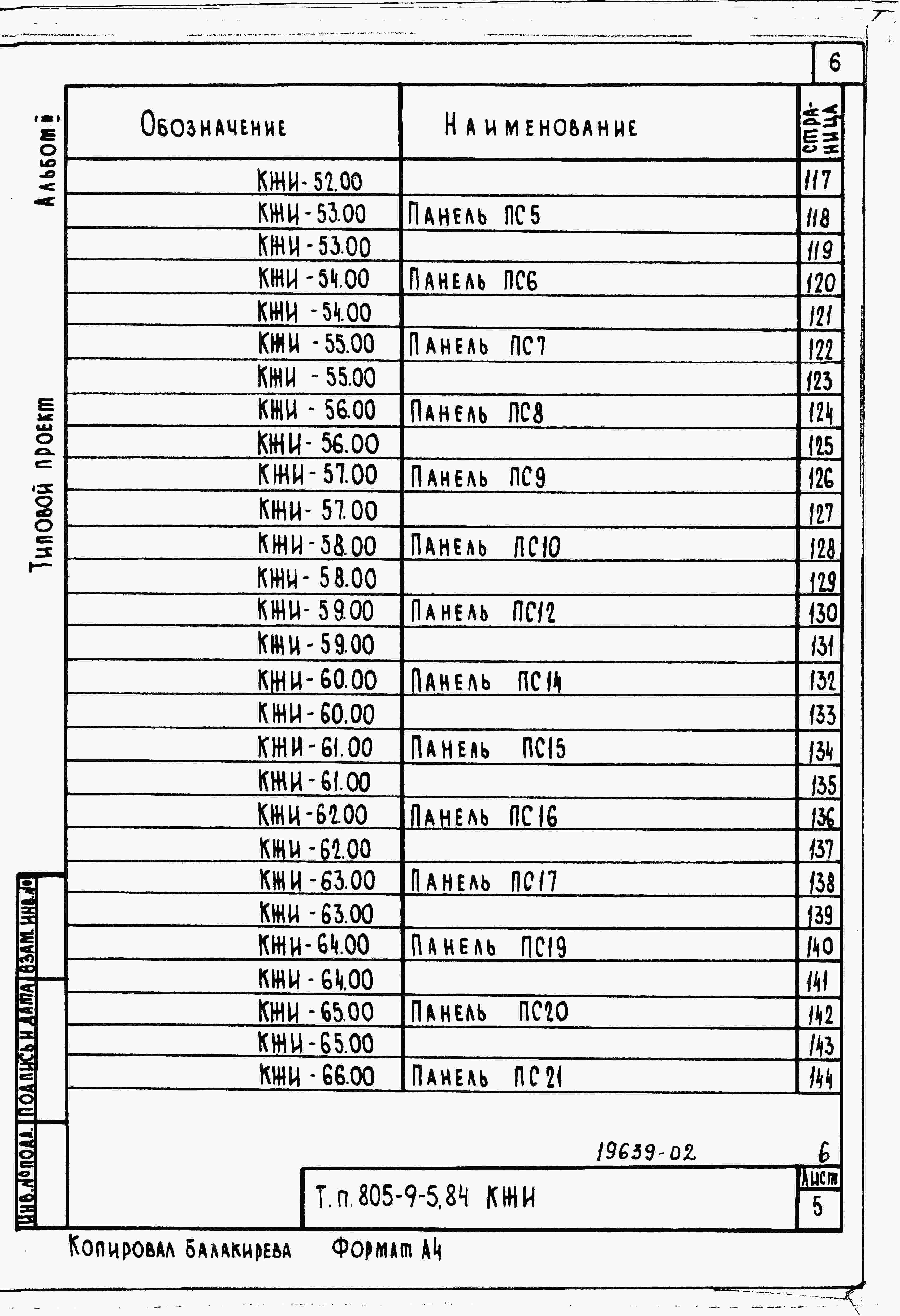

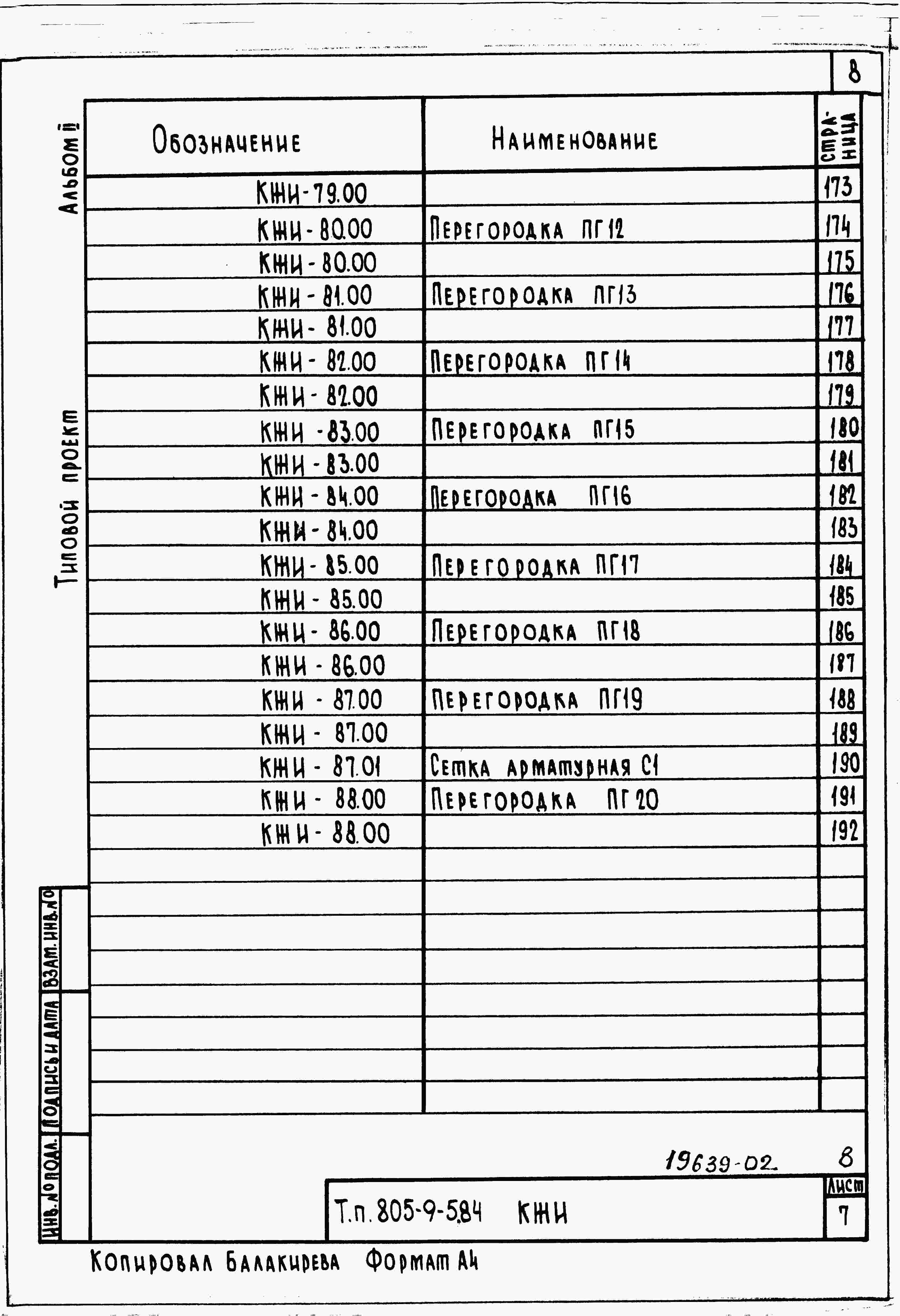

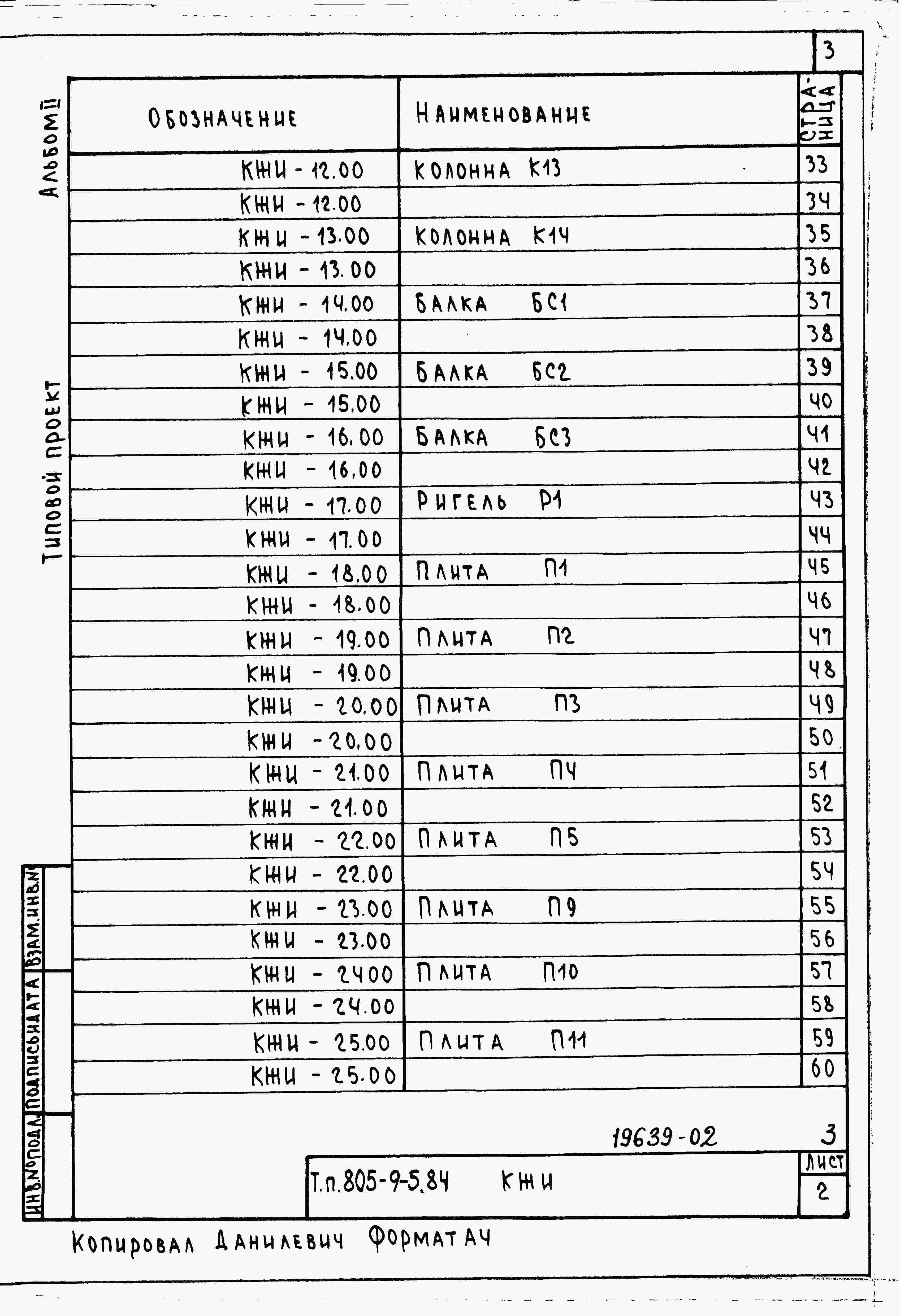

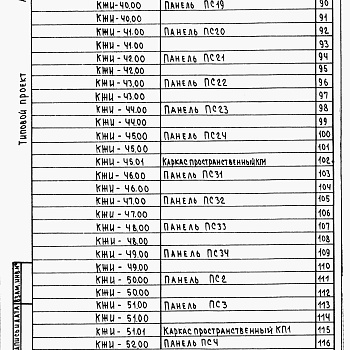

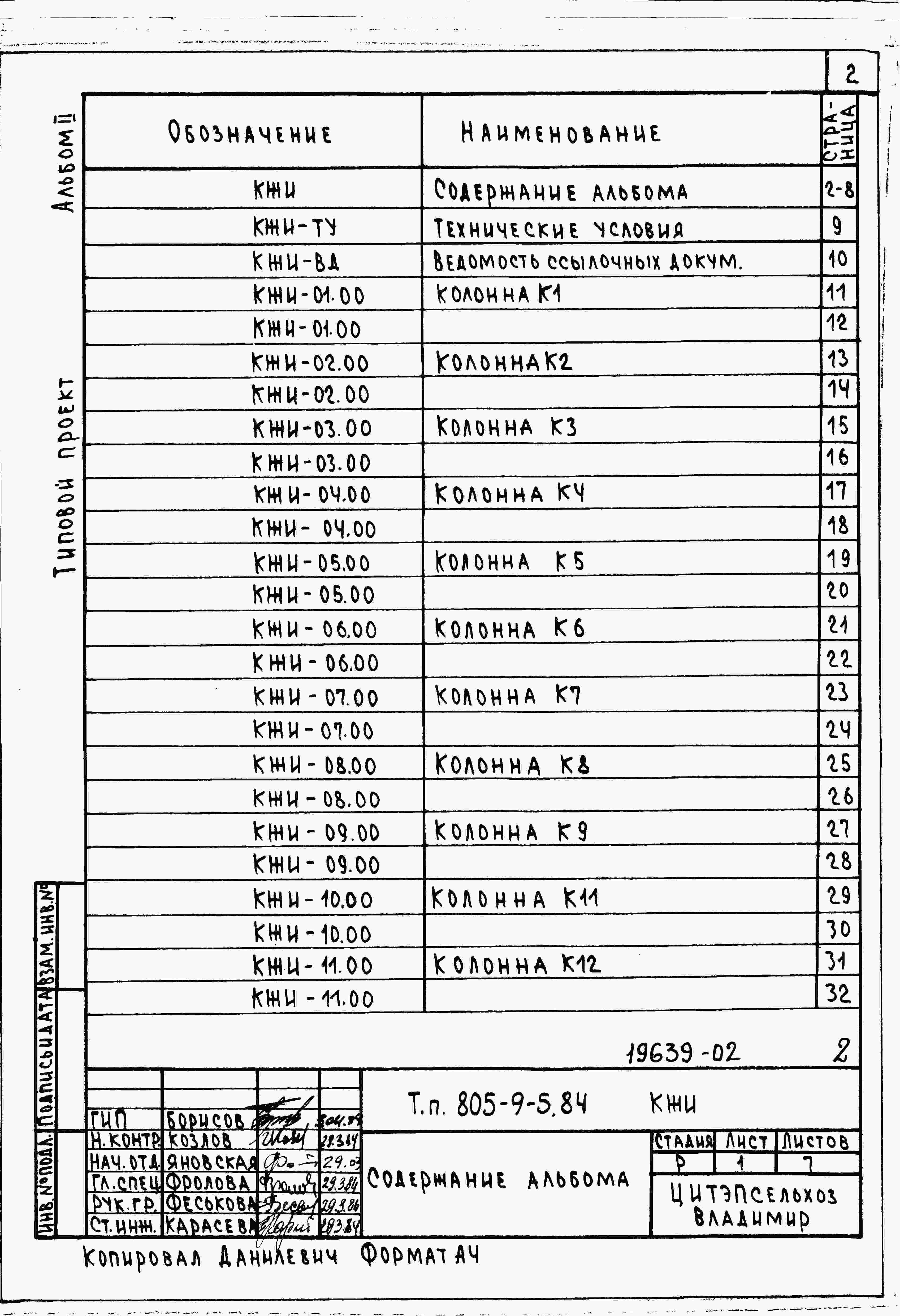

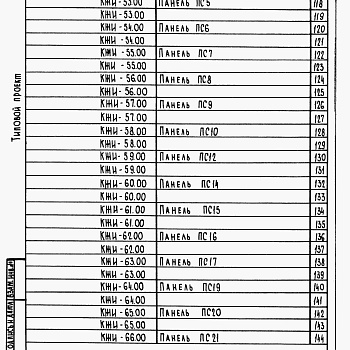

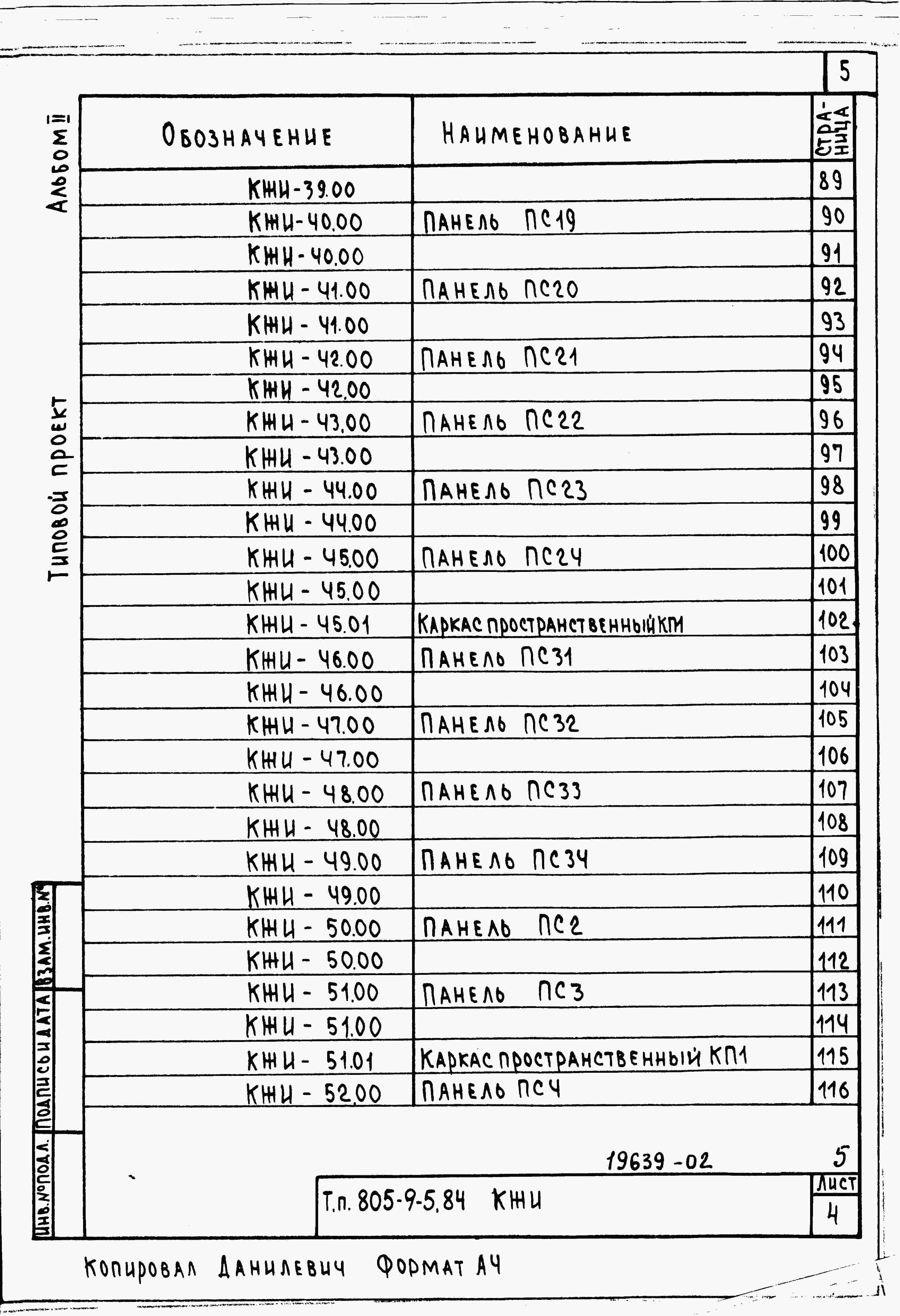

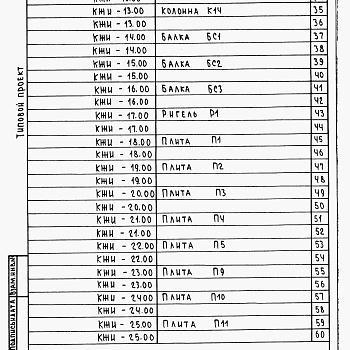

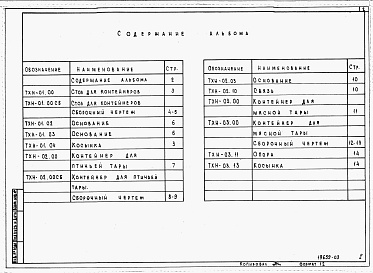

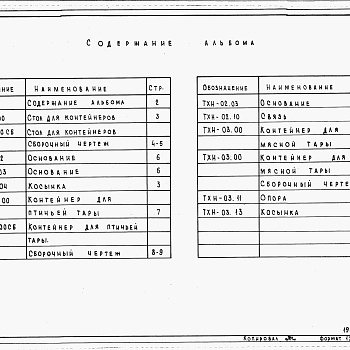

Альбом 2
Строительные изделия.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:
7 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

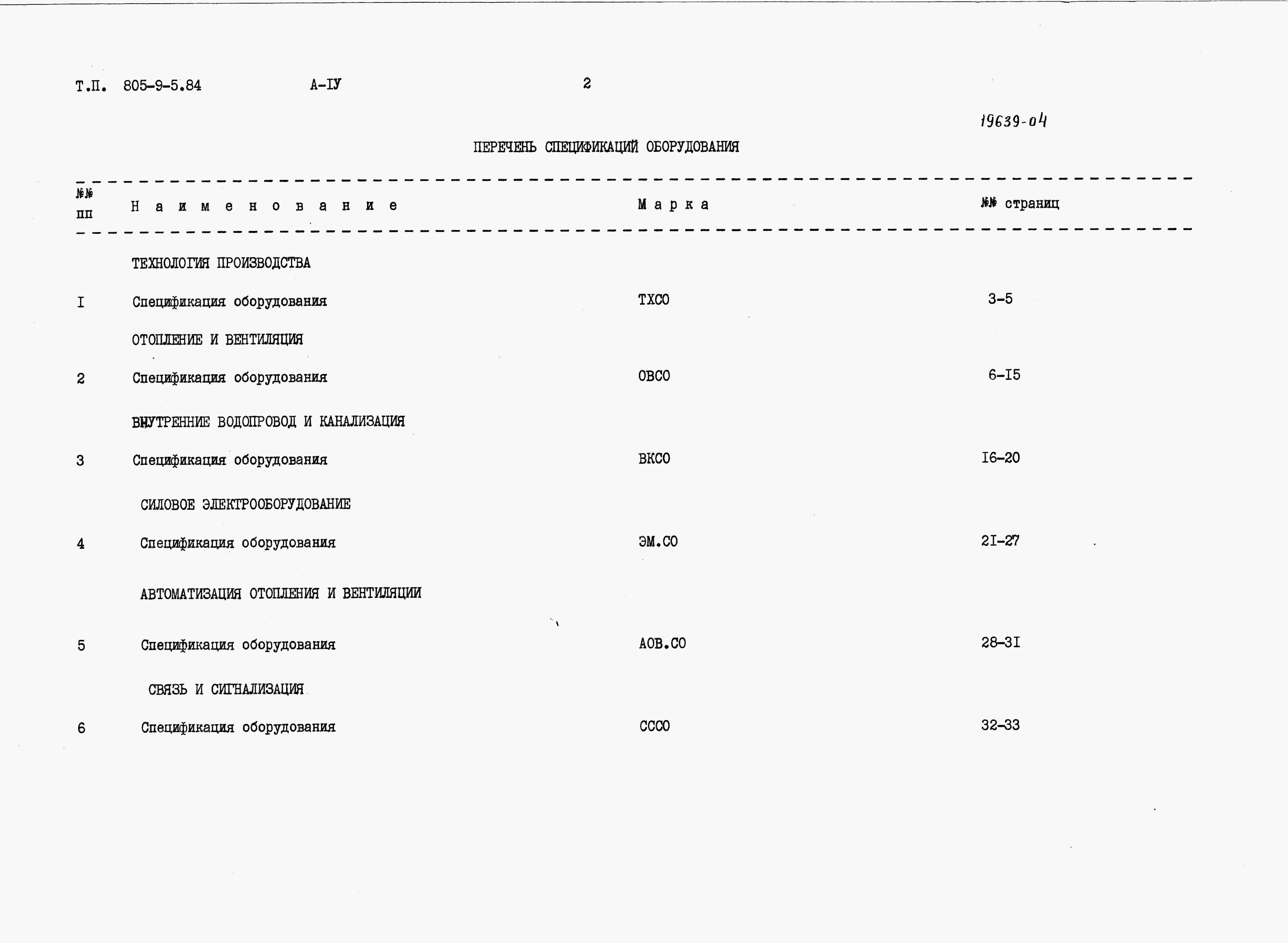

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

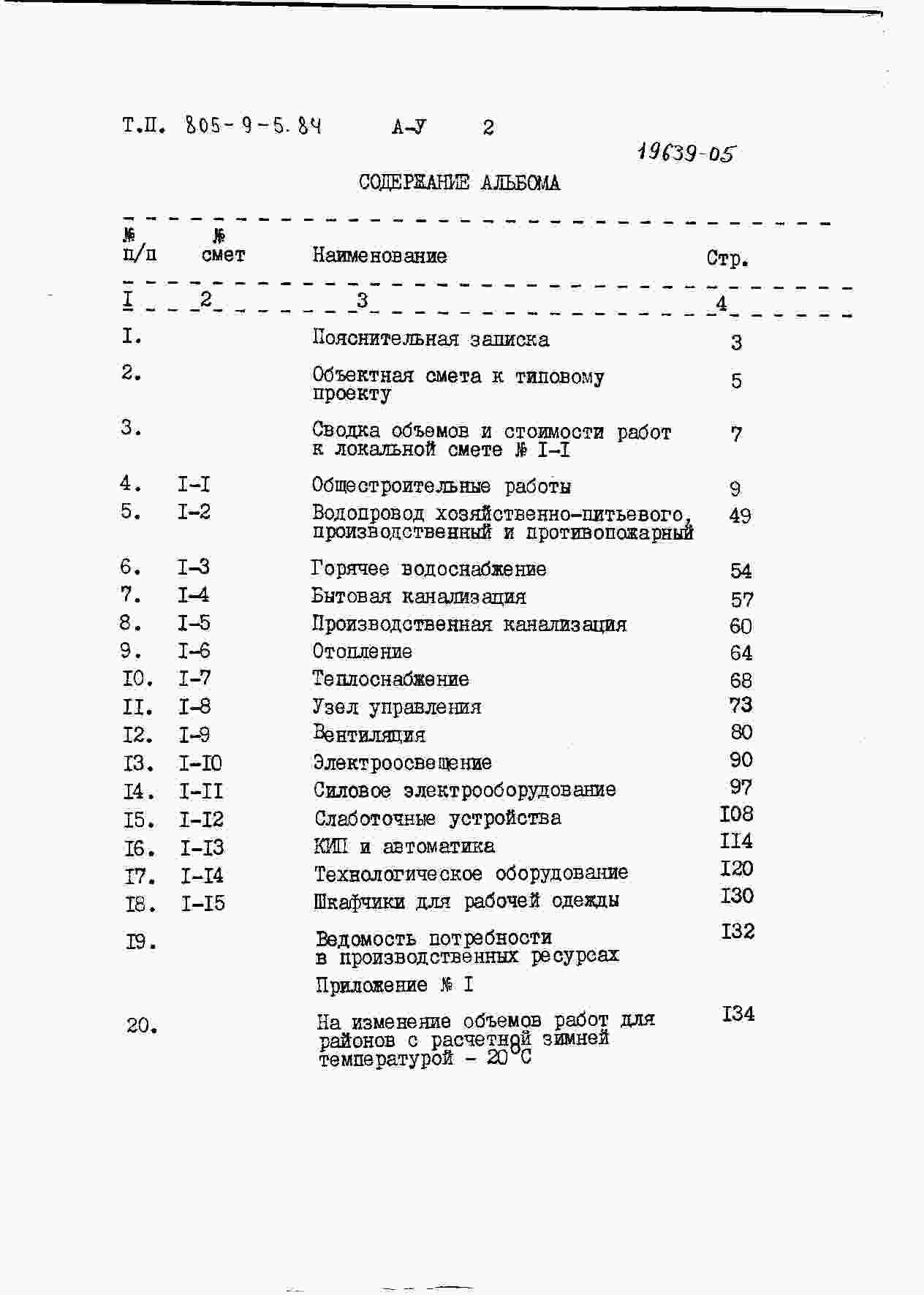

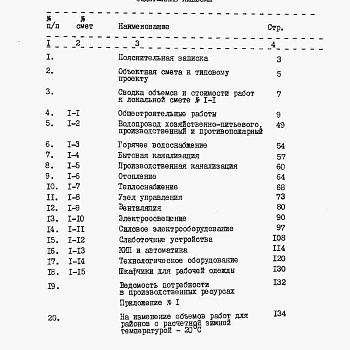

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

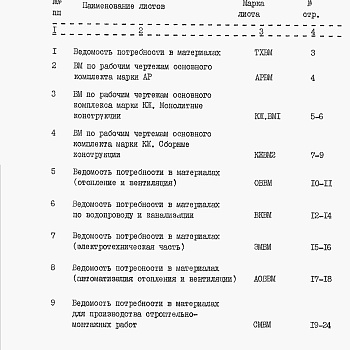

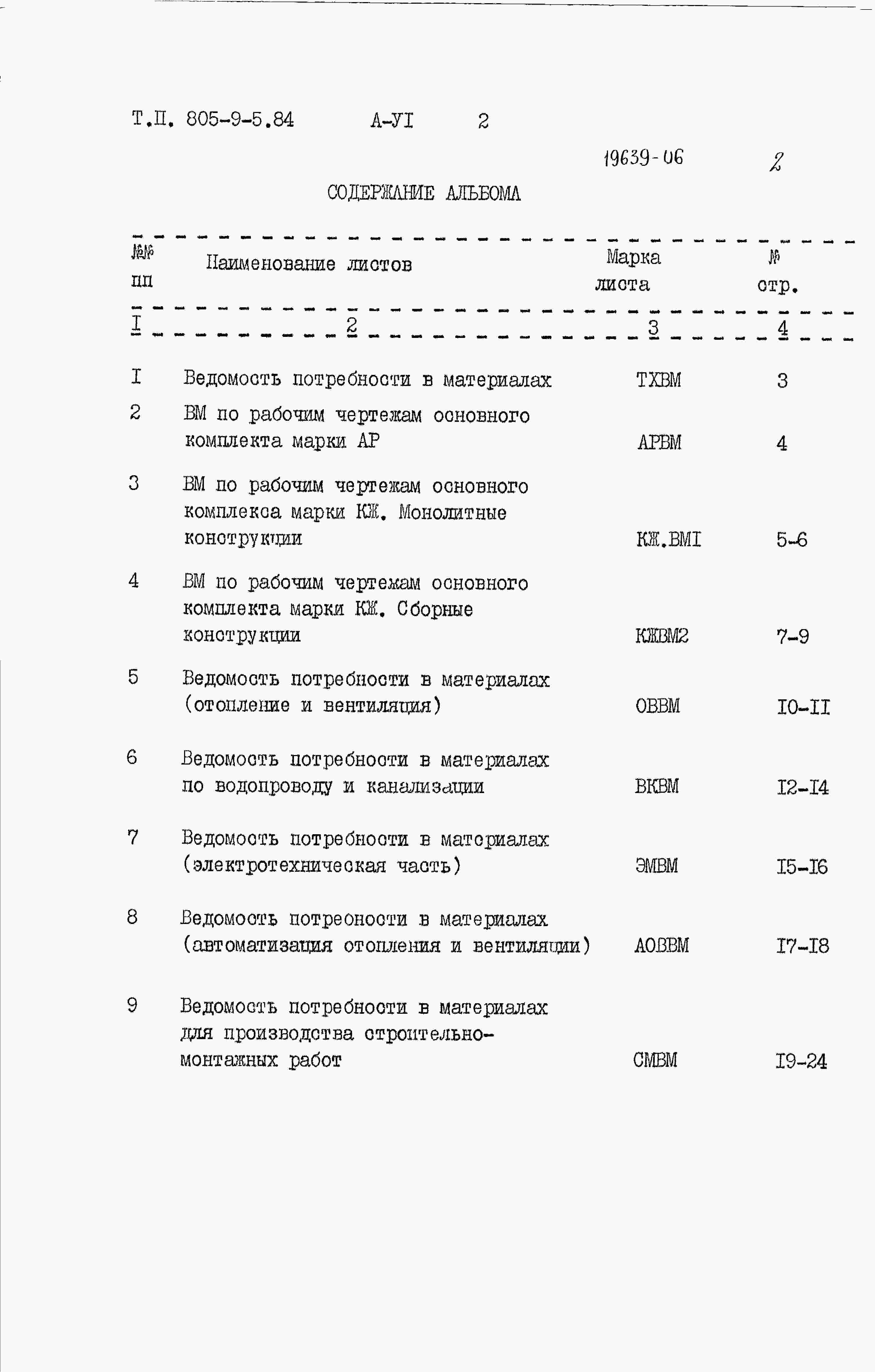

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

Дезинфекционный блок для птицефабрик на 3 млн.бройлеров (полносборное здание)

Дополнительные данные

За расчетный показатель принят 1 м² общей площади. (Всего расчетных показателей – 864).

Сметная документация составлена в нормах и ценах 1984 года.

Экспликация помещений

Помещение дезинфекции транспортных средств – 103,86 м²;

Венткамера – 17,66 м²;

Хозяйственная кладовая – 8,68 м²;

Тамбур – 2,25 м²;

Коридор – 22,26 м²;

Комната персонала – 19,13 м²;

Помещение хранения чистой мясной тары – 106,07 м²;

Кладовая – 15,75 м²;

Помещение сушки мясной тары – 60,29 м²;

Помещение мойки и дезинфекции мясной тары – 99,72 м²;

Помещение хранения чистой птичьей тары – 72,50 м²;

Помещения приготовления дезинфицирующих средств – 25,69 м²;

Гардероб на 5 человек – 9,51 м²;

Душевая – 1,62 м²;

Уборная – 6,90 м²;

Камера аэрозольной дезинфекции птичьей тары – 34,90 м²;

Венткамера – 22,62 м²;

Тепловой пункт – 14,43 м²;

Помещение хранения дезинфицирующих средств – 25,04 м²;

Помещение приема мясной тары – 107,06 м²;

Помещение мойки птичьей тары – 36,41 м²;

Помещение приема птичьей тары – 35,98 м².

Экспликация оборудования

Таль электрическая ТЭ 050-71120-00 Q=0,5 т – 2;

Передвижная компрессорная установка СО-7Б – 1;

Моечно-дезинфекционная машина ОМ-22613 – 3;

Распылитель сфокусированных струй жидкости РССЖ – 2;

Моечная установка ЦКБ-1112 – 1;

Вакуумный насос ВН-461М – 1;

Центробежный насос ХЗ/40-АСД – 1;

Реактор закрытый с рубашкой РЗРП-6/400 – 2;

Мерник МВ-6/100 – 2;

Тележка – 32 – 4;

Весы платформенные РН-50Ш13П-1 – 1;

Стол производственный СП-1470 – 1;

Дверь изоляционная ПДГ – 4;

Ванна 2100х2200х1300 мм – 1;

Ванна 2100х2200х1600 мм – 1;

Ванна 400х2200х1300 мм – 1;

Контейнер для птичьей тары – 26;

Контейнер для мясной тары – 203;

Стол для контейнеров – 5;

Поддон 2ПВО2-1200х1600х2,0Д – 71;

Стеллаж производственный СПС-1 – 7;

Шкаф конторский – 1.

Строительные конструкции и изделия

Фундаменты – сборные железобетонные по ГОСТ 24022-80, типоразмеров – 3.

Фундаментные балки – сборные железобетонные, серии 1.415-1, вып. 1, типоразмеров – 1.

Колонны – сборные железобетонные по серии 1.823.1-2, вып. 1, типоразмеров – 3.

Балки – сборные железобетонные по серии 1.462.1-10/80, вып. 1, типоразмеров – 1.

Перекрытие – сборные железобетонные, серии 1.832.1-9, вып 5, типоразмеров – 2.

Стены – из керамзитобетонных панелей с γ=900 кг/м³, по серии 1.832.1-9,вып. 1, типоразмеров – 13.

Перегородки – сборные железобетонные по серии 1.831-1. вып. 0, 2, 4, типоразмеров – 6.

Покрытие – сборные железобетонные плиты, серии 1.865.1-4/80, вып. 1 и по серии 1.865.1-11. вып. 1, типоразмеров – 3.

Кровля – 4-х слойная рулонная из рубероида с защитным слоем из гравия.

Утеплитель – пенобетон с γ=400 кг/м³.

Полы – бетонные, цементно-песчаные, линолеумные, из керамической плитки.

Окна - деревянные, ГОСТ16407-70, типоразмеров – 5.

Двери – деревянные, ГОСТ 17324-71, типоразмеров – 5.

Ворота – деревянные распашные, по ГОСТУ 18853-73 и металлические по шифру 41-74, вып.1, 2, типоразмеров – 1.

Наибольшая масса монтажного элемента (стеновая панель) – 4,7 т.

Инженерное оборудование

Водопровод – объединенный: хозяйственно-питьевой и производственный от наружных сетей. Расчетный расход: на хозяйственные нужды – 0,45 л/с, на производственные нужды – 2,32 л/с, на внутреннее пожаротушение – 5,0 л/с.

Канализация – раздельная:бытовая и производственная в наружную сеть.

Отопление – центральное, водяное от внешних сетей.

Теплоноситель – вода 150-70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – централизованное.

Электроснабжение – от электросети напряжением 380/220В.

Электроосвещение – лампами люминесцентными и накаливания.

Устройство связи – радио, телефон, пожарная сигнализация.

Технологический процесс

Блок дезинфекции предназначен для дезинфекции транспорта, обработки (чистки, мойки и дезинфекции) птичьей и мясной тары, проводимой на птицефабрике в соответствии с ветеринарно-санитарными мероприятиями.

Санитарной обработке подлежат ящики для мяса и птицы, установленные в контейнеры. В контейнер для мясной тары входит 16 ящиков, в контейнер для птичьей тары – 16 клеток.

Санитарная обработка птичьей тары предусматривает очистку, мойку и аэрозольную дезинфекцию. Санитарная обработка мясной тары – мойку, влажную дезинфекцию и сушку.

Аэрозольная дезинфекция птичьей тары производится аэрозолем формальдегида, который создается с помощью распылителя сфокусированных струй жидкости РССЖ.

По окончании дезинфекции проводят нейтрализацию формальдегида путем распыления из второго распылителя 25% раствора аммиака в количестве, равном распыленному формальдегиду при 30 мин. После этого проводится активное проветривание камеры посредством вентиляции.

Обработанные контейнеры с птичьей и мясной тарой поступают в помещения хранения, где устанавливаются в два яруса по высоте внутрихозяйственных погрузчиками.

Для обработки транспортера в проекте предусматривается блокировка с «Дезинфекционным блоком транспортных средств для животноводческих комплексов и ферм» т.п. 807-128, смотри схему блокировки.

Все производственные стояки после мойки и дезинфекции тары направляют в нейтрализатор, расположенный на территории комплекса, где при необходимости подвергают нейтрализации 10% раствором серной кислоты.

Раствор серной кислоты готовят и хранят на центральном складе комплекса.

Обработка транспорта производится в отдельном помещении со сквозным проезом и бетонированной ямой.

Дезинфекция транспорта предусмотрена орошением водными растворами дезинфицирующих средств в двух реакторах и насосом подают по трубопроводам на обработку транспорта.
