Типовой проект 805-9-2.83 Блок дезинфекции тары, инвентаря и транспортных средств для птицефабрик на 3 млн. бройлеров. Размеры здания - 24x30 м. Расчетная температура: -20, -30, -40°С. Стены - панельные, легкобетонные. Покрытие - железобетонные плиты по железобето

Общие данные

Номер проекта

805-9-2.83

Наименование проекта

Блок дезинфекции тары, инвентаря и транспортных средств для птицефабрик на 3 млн. бройлеров. Размеры здания - 24x30 м. Расчетная температура: -20, -30, -40°С. Стены - панельные, легкобетонные. Покрытие - железобетонные плиты по железобето

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Состав проекта
Номер альбома
Наименование
Состав альбома

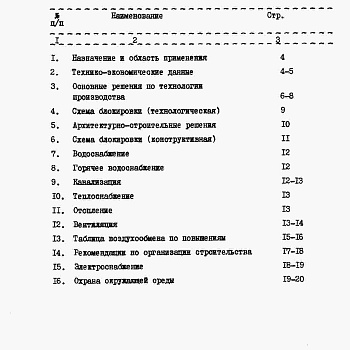

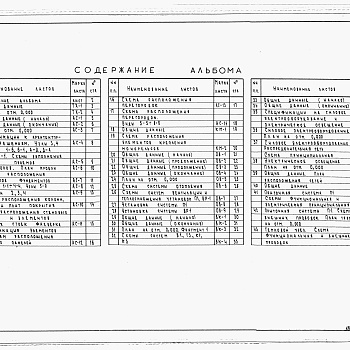

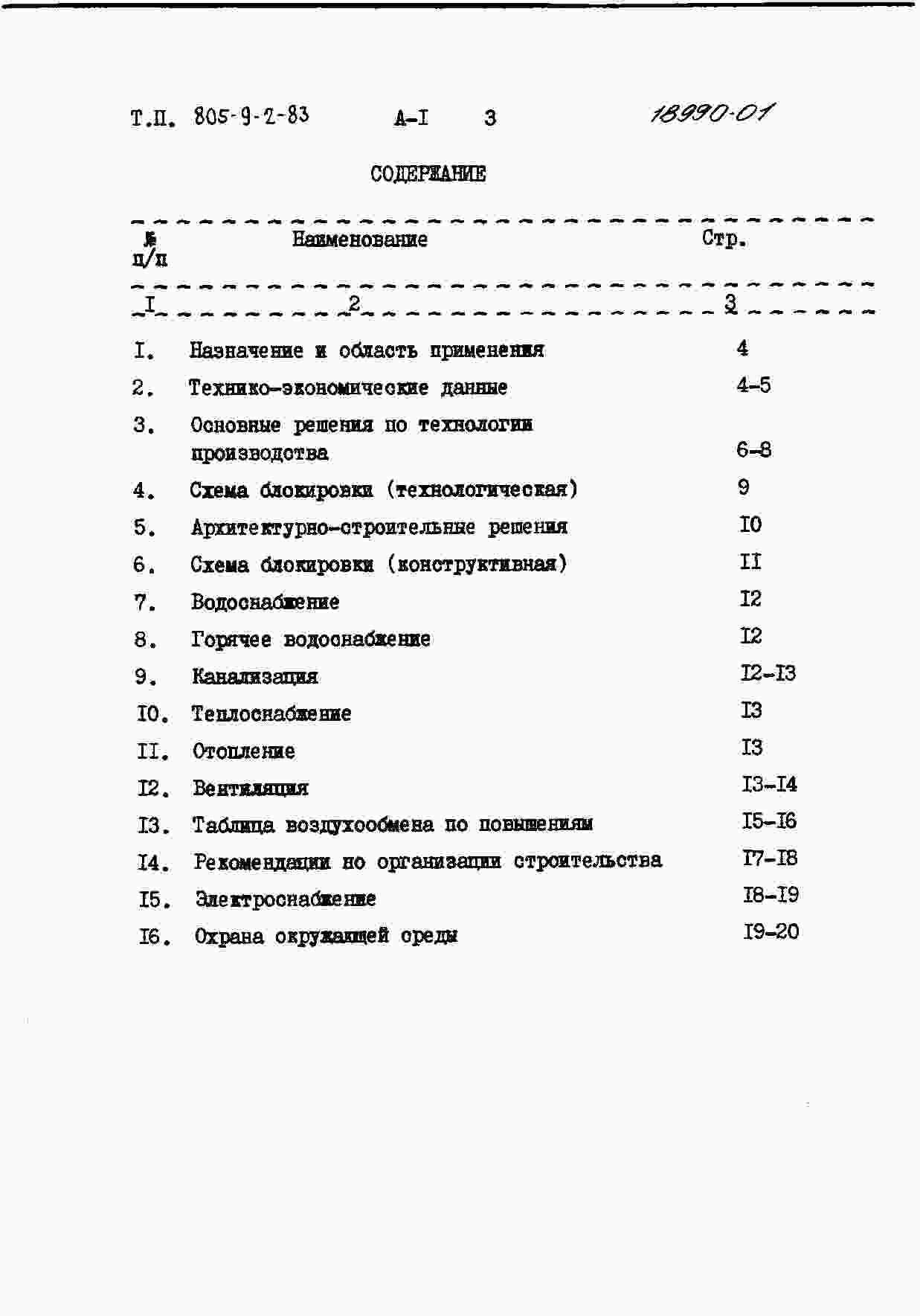

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

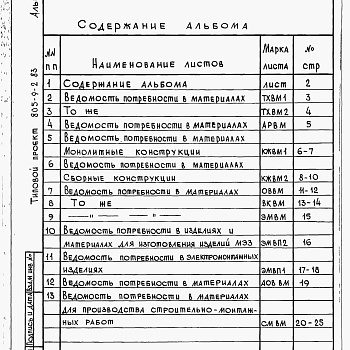

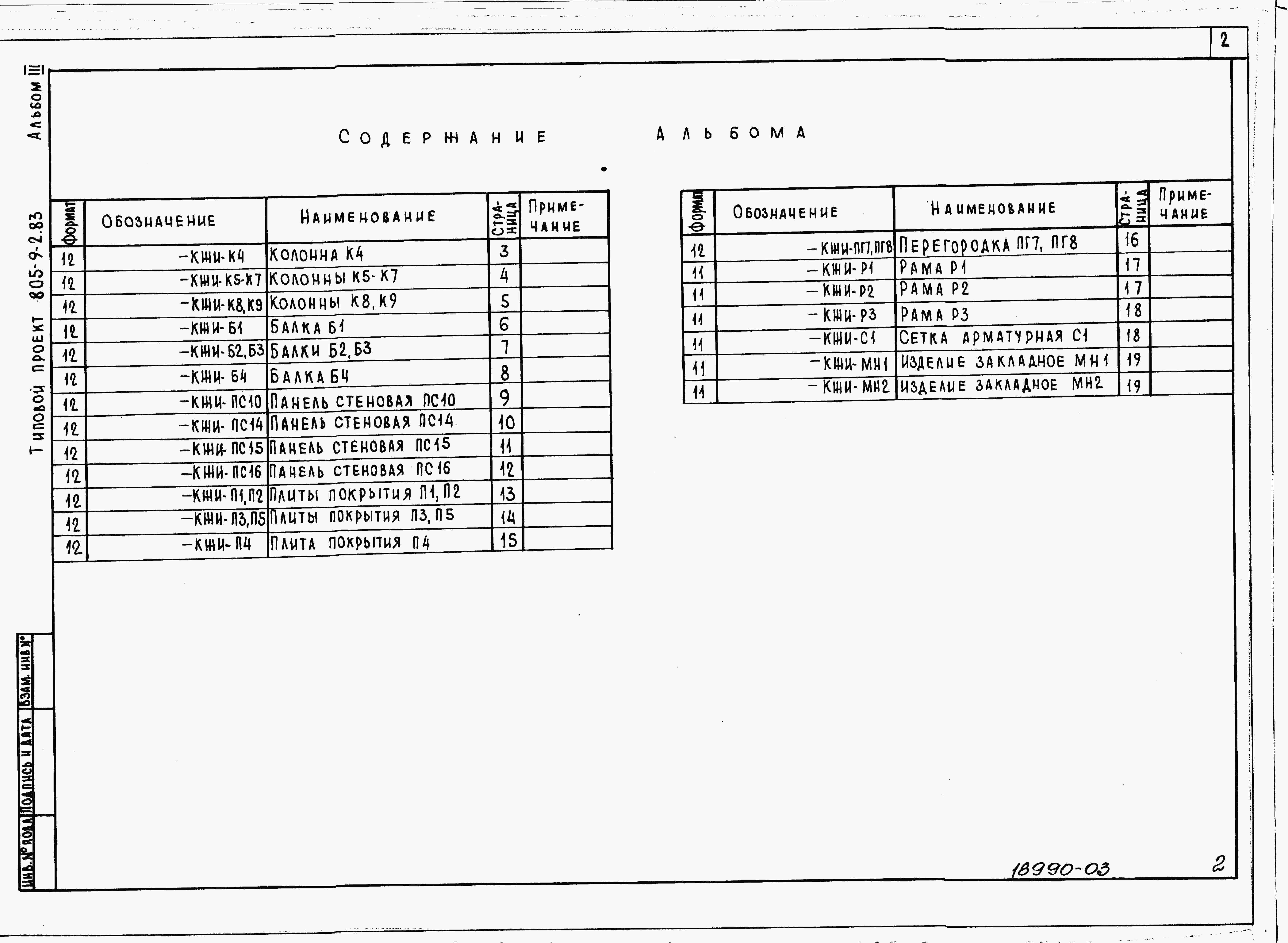

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

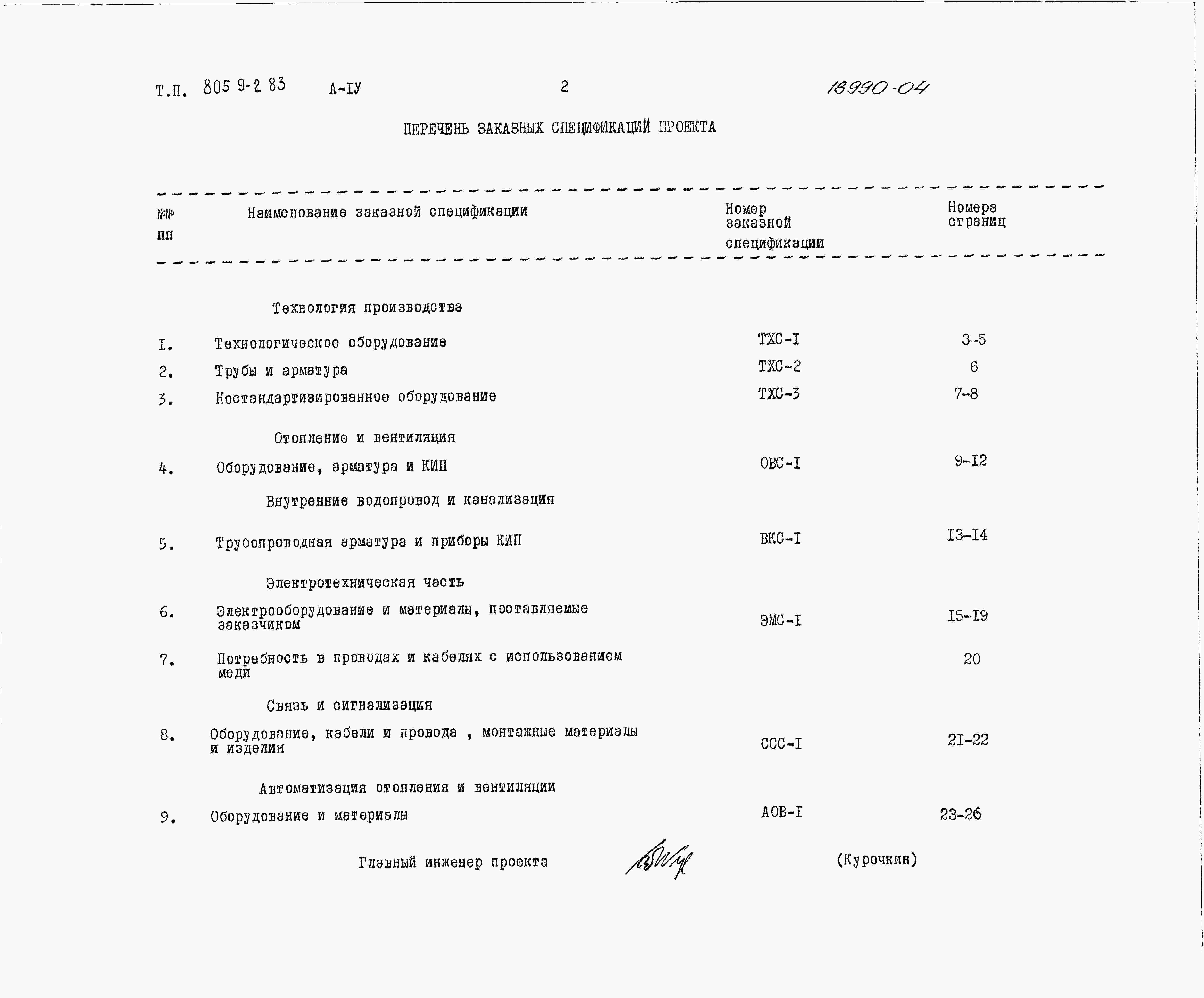

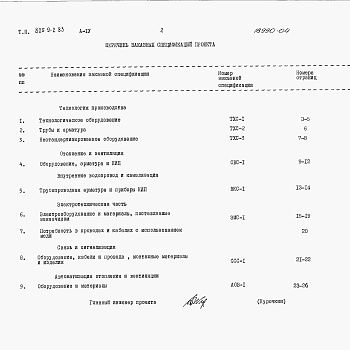

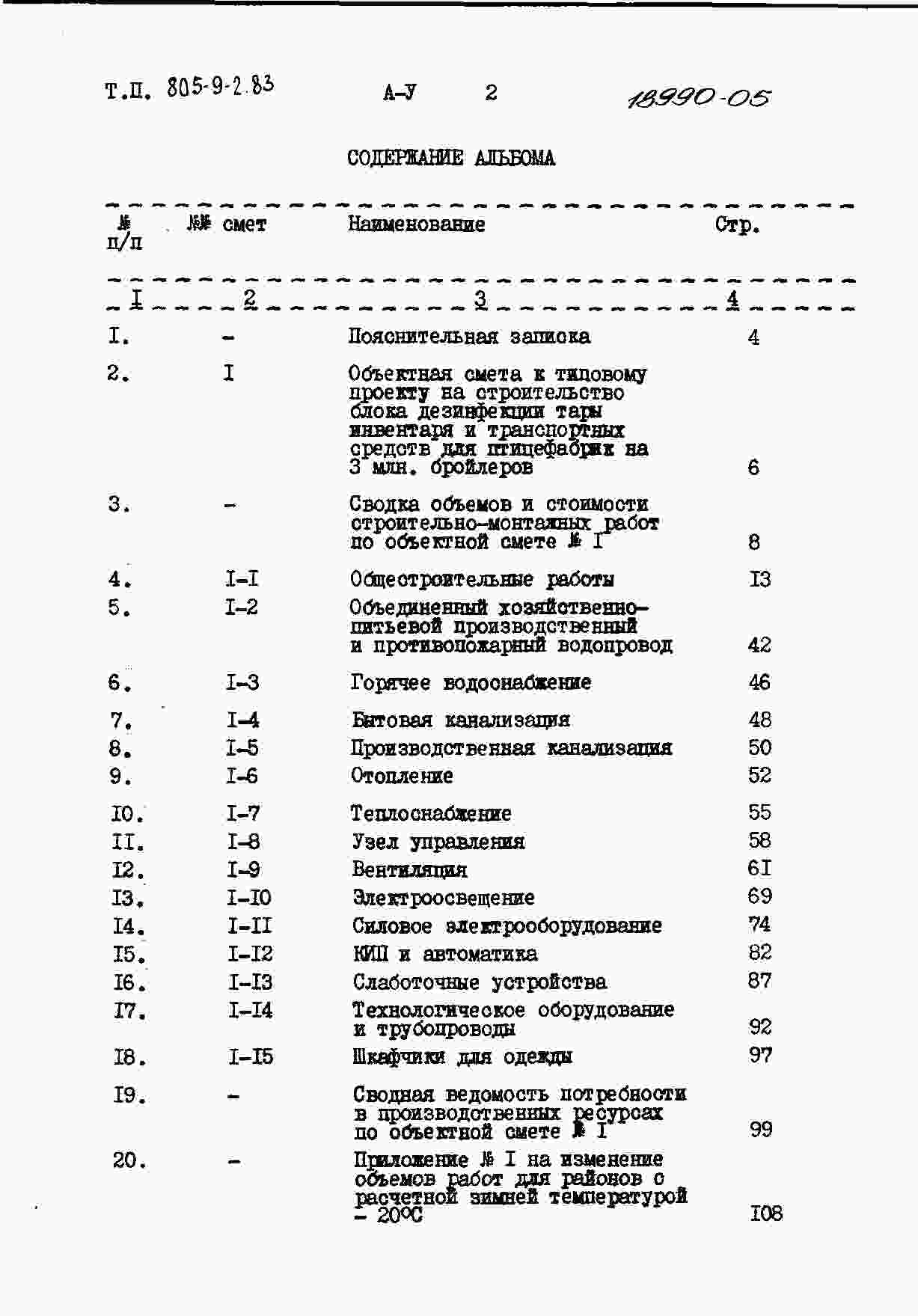

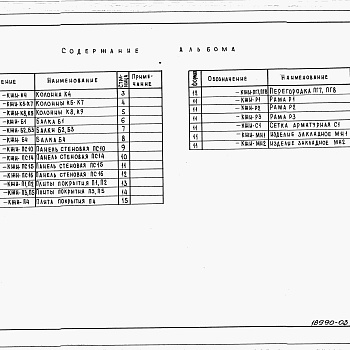

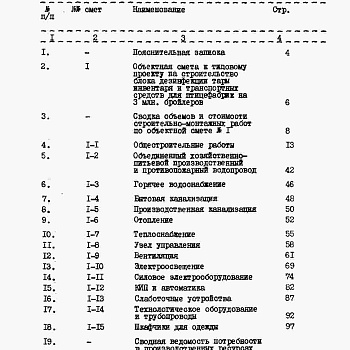

Альбом 5
Сметы.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

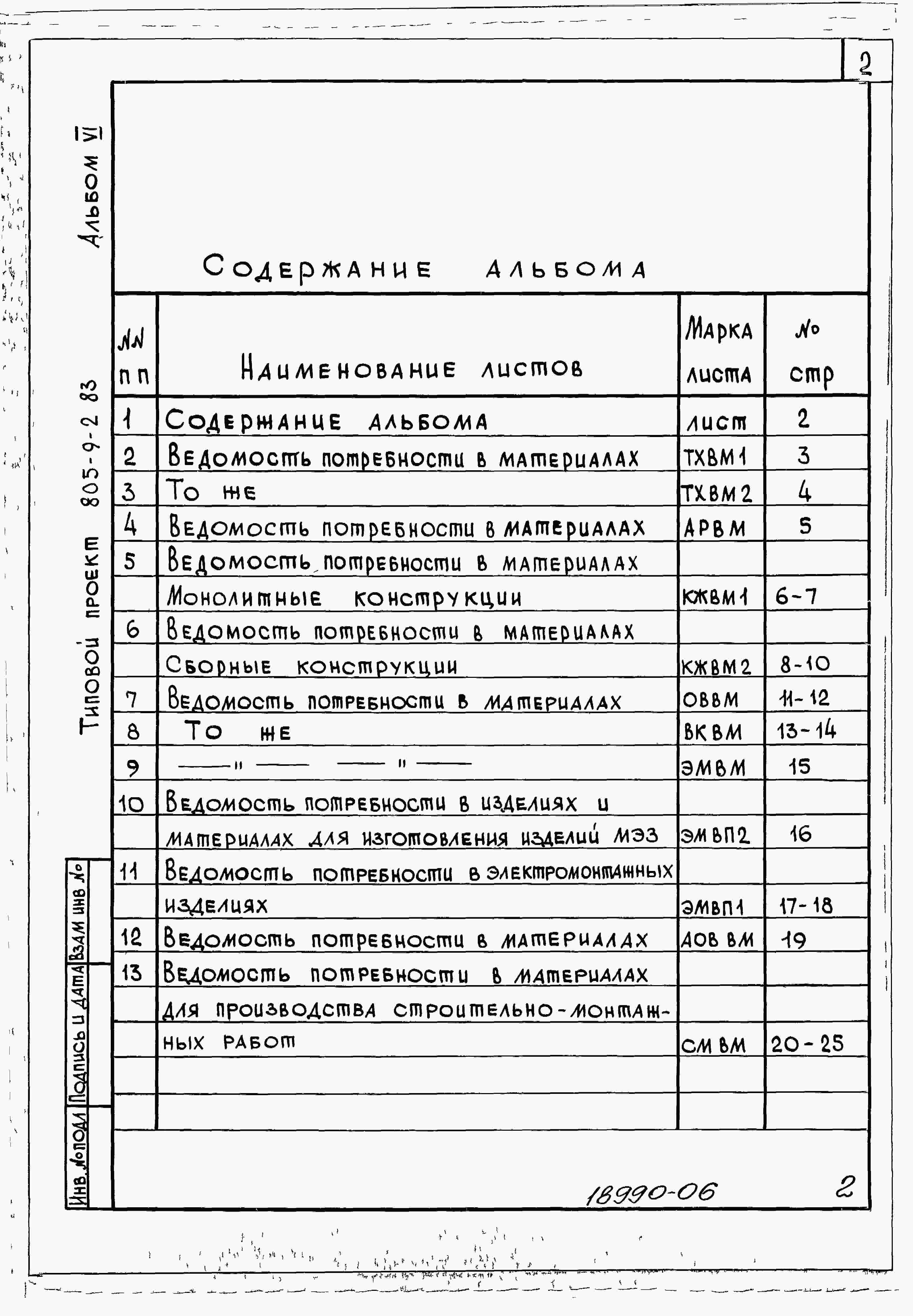

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

Блок дезинфекции тары, инвентаря

и транспортных средств для птицефабрик

на 3 млн.бройлеров

Дополнительные данные

Расчетный показатель блока дезинфекции тары – 1 млн.бройлеров. (Всего расчетных показателей – 3).

Сметная документация составлена в нормах и ценах 1984 года.

Экспликация помещений

Помещение приема птичьей тары – 35,50 м²;

Тамбур – 2,24 м²;

Комната персонала – 11,76 м²;

Гардероб уличной, домашней и специальной одежды – 9,80 м²;

Коридор – 29,05 м²;

Инвентарная – 6,48 м²;

Душевая – 1,62 м²;

Уборная – 3,78 м²;

Помещение мойки и дезинфекции мясной тары – 105,44 м²;

Помещение приема мясной тары – 123,37 м²;

Помещение хранения дезинфицирующих средств – 18,81 м²;

Помещение мойки птичьей тары – 36,11 м²;

Камера для аэрозольной дезинфекции птичьей тары – 36,08 м²;

Помещение для заполнения распылителей – 17,37 м²;

Венткамера – 30,26 м²;

Помещение хранения мясной тары – 105,34 м²;

Помещение хранения птичьей тары – 70,42 м².

Экспликация оборудования

Контейнер для птичьей тары – 45;

Ванна – 1;

Стол для контейнеров – 5;

Моечно-дезинфекционная машина ОМ-22613 – 3;

Компрессорная установка СО-7б – 1;

Контейнер для мясной тары – 203;

Распылитель сфокусированных струй жидкости РССЖ – 2;

Стеллаж производственный СПС-1 – 5;

Стол производственный СП-1470 – 1;

Таль электрическая Т3050-71120-00 – 2;

Дверь изоляционная ПДГ – 4;

Тележка – 32 – 4;

Стол рабочий 5-14 – 1;

Шкаф конторский 5-115 – 1;

Подтоварник ПТ-2А – 2;

Поддон 2ПВО2-1200х1600-2, ОД – 142;

Ванна – 3.

Строительные конструкции и изделия

Фундаменты – сборные железобетонные по ГОСТ 24022-80, типоразмеров – 2.

Фундаментные балки – сборные железобетонные, серии 1.415-1, вып. 1, типоразмеров – 3.

Колонны – сборные железобетонные по серии 1.823.1-2, вып. 1, типоразмеров – 4.

Балки – сборные железобетонные по серии 1.462.1-10/80, вып. 1, типоразмеров – 2.

Перекрытие – сборные железобетонные, серии 1.832.1-9, вып 5, типоразмеров – 2.

Стены – облегченной конструкции по серии 1.832.1-9, вып. 1, типоразмеров – 9.

Перегородки – сборные железобетонные по серии 1.831-1. вып. 2, типоразмеров – 6.

Покрытие – сборные железобетонные плиты, серии 1.865.1-4/80, вып. 1, типоразмеров – 3.

Кровля – 4-х слойная рулонная из рубероида марки РМД-350.

Утеплитель – пенобетон с γ=400 кг/м³.

Полы – бетонные, асфальтобетон, линолеумные, из керамической плитки.

Окна - деревянные, ГОСТ16407-70, типоразмеров – 1.

Двери – деревянные, ГОСТ 17324-71, типоразмеров – 6.

Ворота – деревянные распашные, по шифру 41-74, вып.1, 2, типоразмеров – 1.

Наибольшая масса монтажного элемента (стеновая панель) – 3,9 т.

Инженерное оборудование

Водопровод – объединенный: хозяйственно-питьевой и производственный от наружных сетей. Расчетный расход: на хозяйственные нужды – 0,38 л/с, на производственные нужды – 22,66 л/с, на внутреннее пожаротушение – 2,5 л/с.

Канализация – раздельная:бытовая и производственная в наружную сеть.

Отопление – центральное, водяное от внешних сетей.

Теплоноситель – вода 150-70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – централизованное.

Электроснабжение – от электросети напряжением 380/220В.

Электроосвещение – лампами люминесцентными и накаливания.

Устройство связи – радио, телефон, пожарная сигнализация.

Технологический процесс

Блок дезинфекции предназначен для обработки (чистки, мойки и дезинфекции) птичьей и мясной тары, проводимой на птицефабрике в соответствии с ветеринарно-санитарными мероприятиями.

Санитарной обработке подлежат ящики для мяса и птицы, установленные в контейнеры. В контейнер для мясной тары входит 16 ящиков, в контейнер для птичьей тары – 16 клеток.

Санитарная обработка птичьей тары предусматривает очистку, мойку и аэрозольную дезинфекцию. Санитарная обработка мясной тары – мойку, влажную дезинфекцию и сушку.

Аэрозольная дезинфекция птичьей тары производится аэрозолем формальдегида, который создается с помощью распылителя сфокусированных струй жидкости РССЖ.

По окончании дезинфекции проводят нейтрализацию формальдегида путем распыления из второго распылителя 25% раствора аммиака в количестве, равном распыленному формальдегиду при 30 мин. После этого проводится активное проветривание камеры посредством вентиляции.

Обработанные контейнеры с птичьей и мясной тарой поступают в помещения хранения, где устанавливаются в два яруса по высоте внутрихозяйственных погрузчиками.

Для обработки транспортера в проекте предусматривается блокировка с «Дезинфекционным блоком транспортных средств для животноводческих комплексов и ферм» т.п. 807-128, смотри схему блокировки.

Все производственные стояки после мойки и дезинфекции тары направляют в нейтрализатор, расположенный на территории комплекса, где при необходимости подвергают нейтрализации 10% раствором серной кислоты.

Раствор серной кислоты готовят и хранят на центральном складе комплекса.
