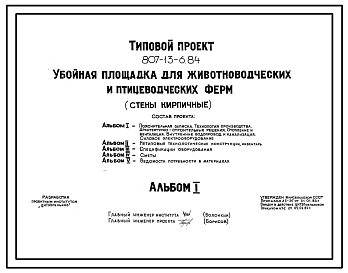

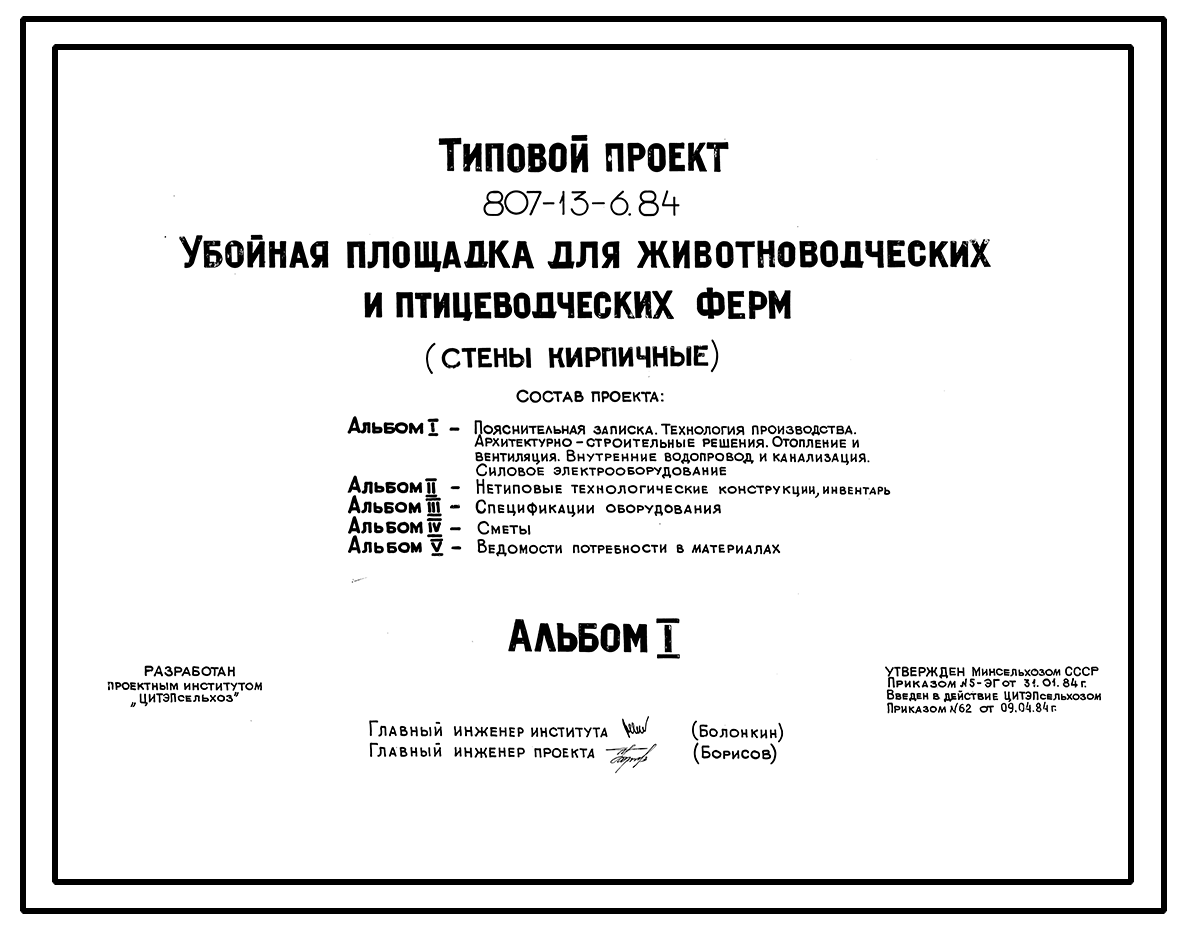

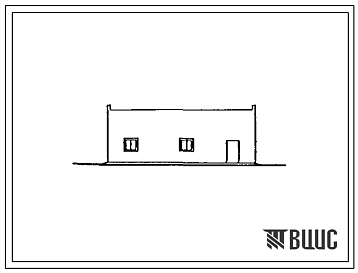

Типовой проект 807-13-6.84 Убойная площадка для животноводческих и птицеводческих ферм. Размеры здания - 9x12 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - железобетонные плиты

Общие данные

Номер проекта

807-13-6.84

Наименование проекта

Убойная площадка для животноводческих и птицеводческих ферм. Размеры здания - 9x12 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - железобетонные плиты

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома

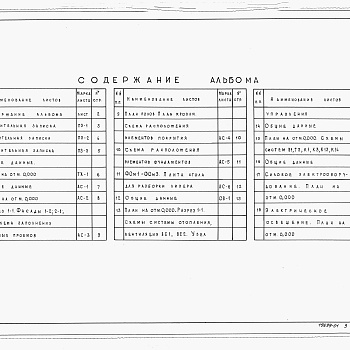

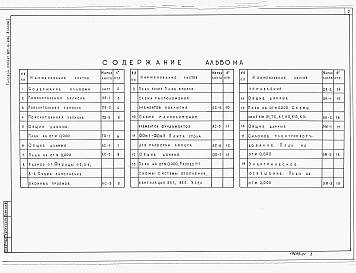

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

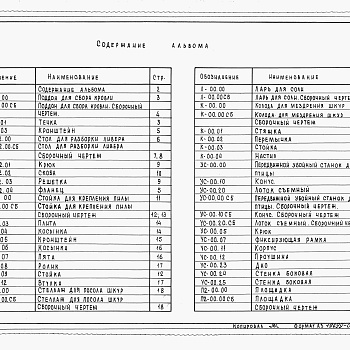

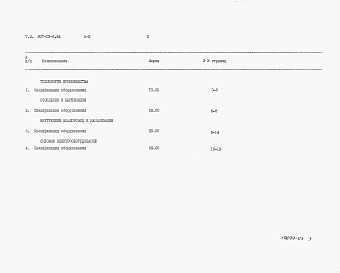

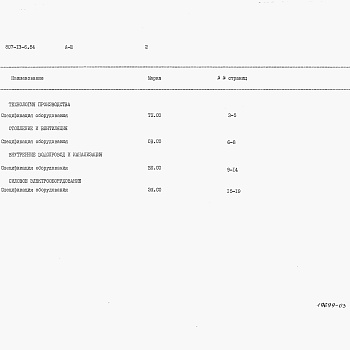

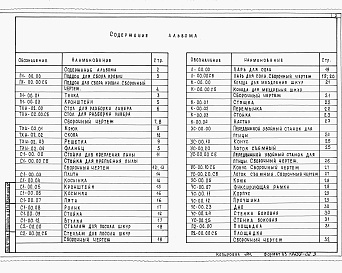

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

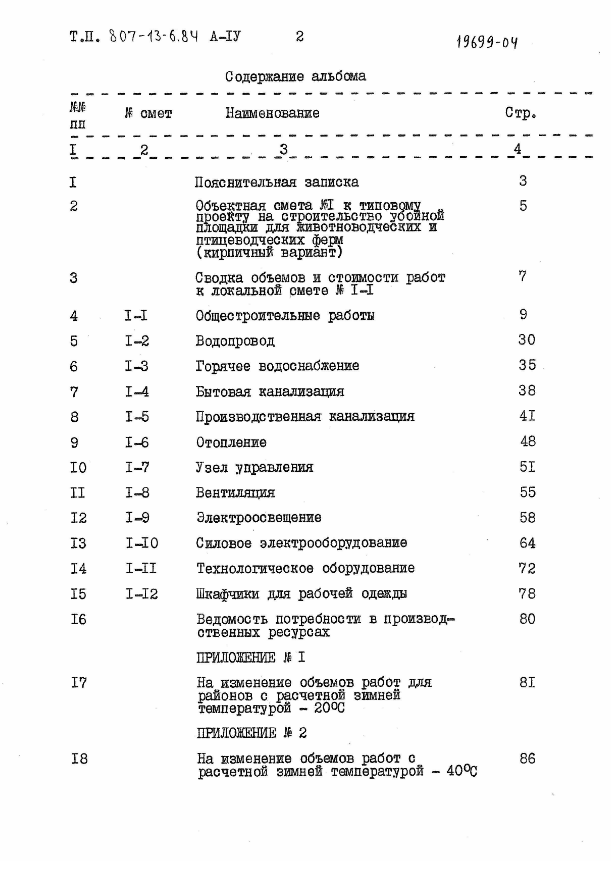

Альбом 4
Сметы.
Новое название альбома:

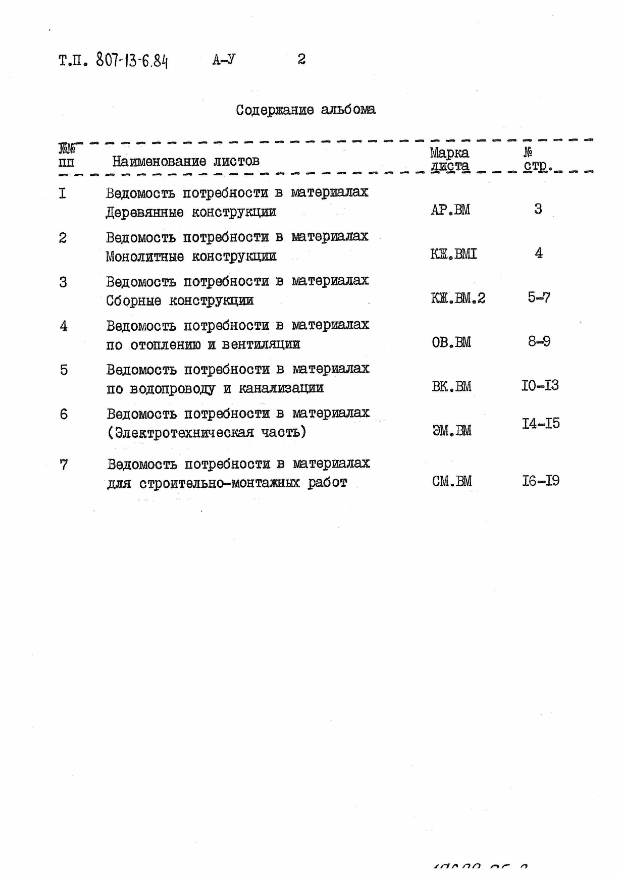

Альбом 5
Ведомости потребности в материалах.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

УБОЙНАЯ ПЛОЩАДКА ДЛЯ ЖИВОТНОВОДЧЕСКИХ И ПТИЦЕВОДЧЕСКИХ ФЕРМ (СТЕНЫ КИРПИЧНЫЕ).

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – ленточные бутобетонные из бутового камня М-200 и бетона М-100.

Стены – кирпичные.

Перегородки – кирпичные.

Перемычки – сборные железобетонные по серии 1.138-10, вып.1, типоразмеров – 5; по серии 1.138-10, вып.4, типоразмеров – 1.

Покрытие – плиты железобетонные по серии 1.865.1-4/80, вып.1, типоразмеров – 1.

Кровля – рулонная плоская из 4 слоев рубероида с защитным слоем из гравия.

Утеплитель – пенобетон с γ=400 кг/м3.

Полы – керамическая плитка, цементно-песчаный раствор.

Окна – деревянные по ГОСТ 12506-81, типоразмеров – 1.

Двери – деревянные по ГОСТ 17324-71, типоразмеров – 5.

Наибольшая масса монтажного элемента (плита покрытия) – 2,25 т.

Отделка наружная – стенки выполняются с расшивкой швов. Цоколь штукатурится цементным раствором.

Отделка внутренняя – штукатурка, окраска, облицовка глазурованной плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – объединенный хозяйственно-питьевой и производственный. Напор на вводе 12 м. Расчетные расходы воды: а) хозяйственно-питьевые 0,72 л/с; б) производственные 0,6 л/с.

Канализация – раздельная: бытовая и производственная.

Отопление – водяное от внешнего источника. Теплоноситель – вода 95-700С.

Вентиляция – естественная, через стеновые каналы. Приток неорганизованный.

Горячее водоснабжение – централизованное от внешних сетей.

Электроснабжение – от наружной сети напряжением 380/220 В.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС.

Убойная площадка предназначена для убоя животных и птиц на животноводческих и птицеводческих фермах.

В составе здания убойной площадки предусмотрены следующие помещения: убоя животных и птицы, посола шкур, холодильной камеры, бытовые.

В помещение для убоя животное привязывается за кольцо: укрепленное в полу.

Оглушают животное проколом продолговатого мозга или ударом деревянного молотка в лобную часть головы. С помощью ручной лебедки тушу подвешивают на крюк над поддоном для сбора крови. Кровь из поддона переливают во флягу и передают в холодильную камеру. После обескровливания производится съемка шкуры и нутровка туши. Все операции производятся с площадки. Внутренности передают на стол для разборки. После туалета тушу распиливают электропилой и на тележке перевозят в помещение холодильной камеры, где полутуши взвешивают и хранят в холодильной камере КХС-2-6 в подвешенном состоянии.

Убой птицы производится на передвижном убойном станке поз.10. Перед убоем птица закладывается вниз головой в металлический конус. Убой птицы производится вручную подрезанием подъязычной вены ножницами. Дальнейшая обработка тушек (ощипка, потрошение и осмотр) производится на столе.

Рабочие для работы на убойной площадке привлекаются из животноводческих или птицеводческих хозяйств по мере необходимости.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

За расчетный показатель принят 1 м2 общей площади. (Всего расчетных показателей – 96,44). Сметная документация составлена в нормах и ценах 1984 г.
