Типовой проект 807-13-8.85 Убойно-санитарный пункт для колхозов и совхозов. Размеры здания - 12x12 м. Расчетная температура: -20, -30, -40°С. Стены - панельные легкобетонные и кирпичные. Покрытие и перекрытие - железобетонные плиты по железобетонным балкам

Общие данные

Номер проекта

807-13-8.85

Наименование проекта

Убойно-санитарный пункт для колхозов и совхозов. Размеры здания - 12x12 м. Расчетная температура: -20, -30, -40°С. Стены - панельные легкобетонные и кирпичные. Покрытие и перекрытие - железобетонные плиты по железобетонным балкам

История изменений

807-13-8.85
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Состав проекта
Номер альбома
Наименование
Состав альбома

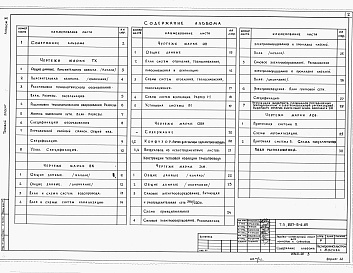

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

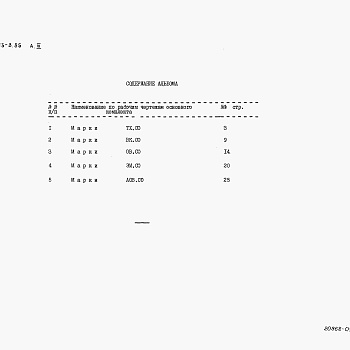

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

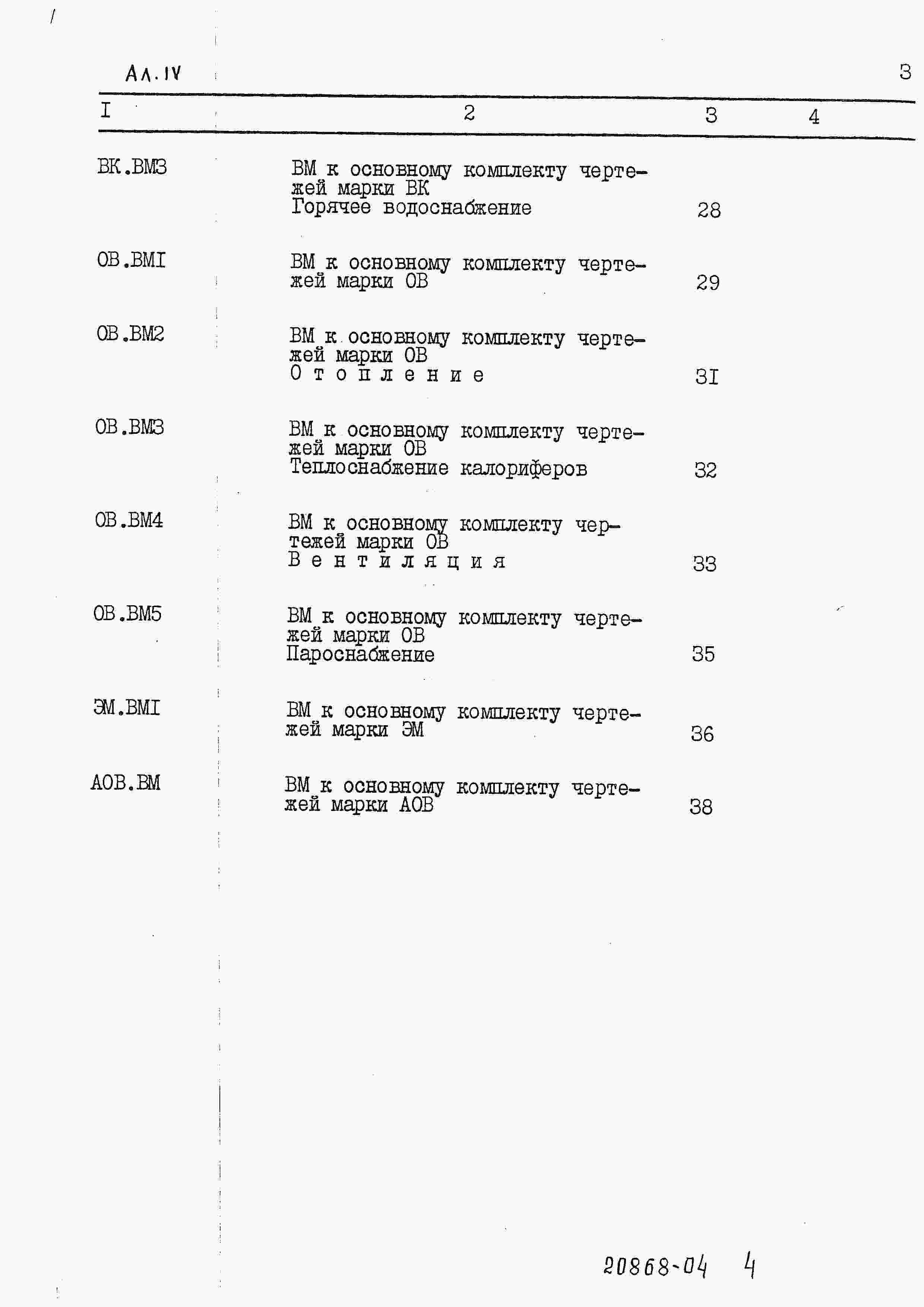

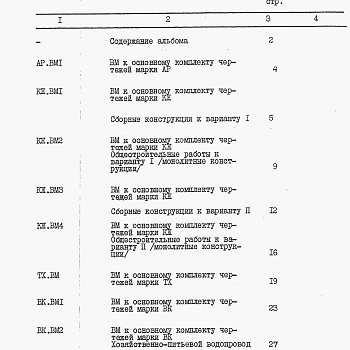

Альбом 4

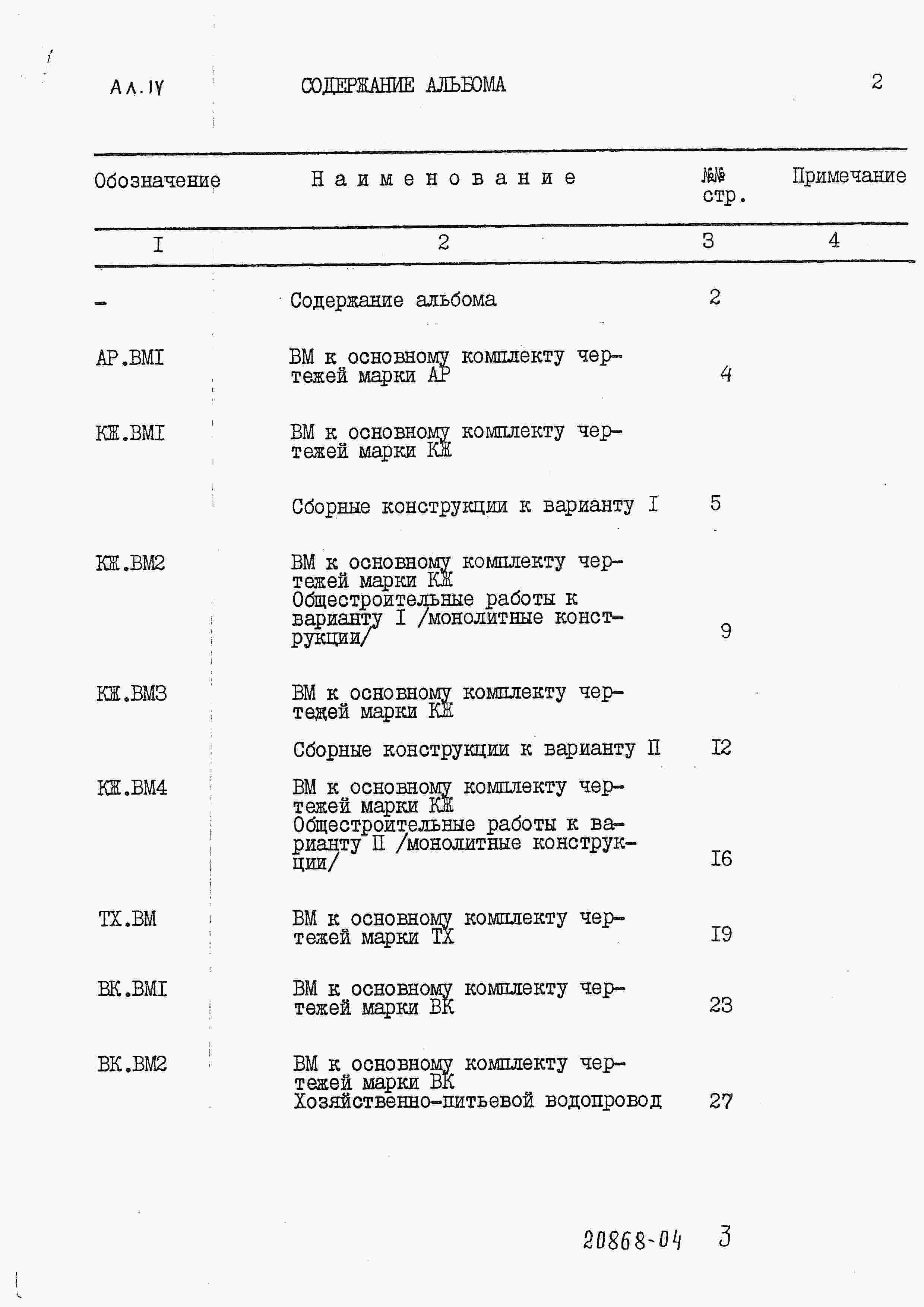

Ведомости потребности в материалах.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

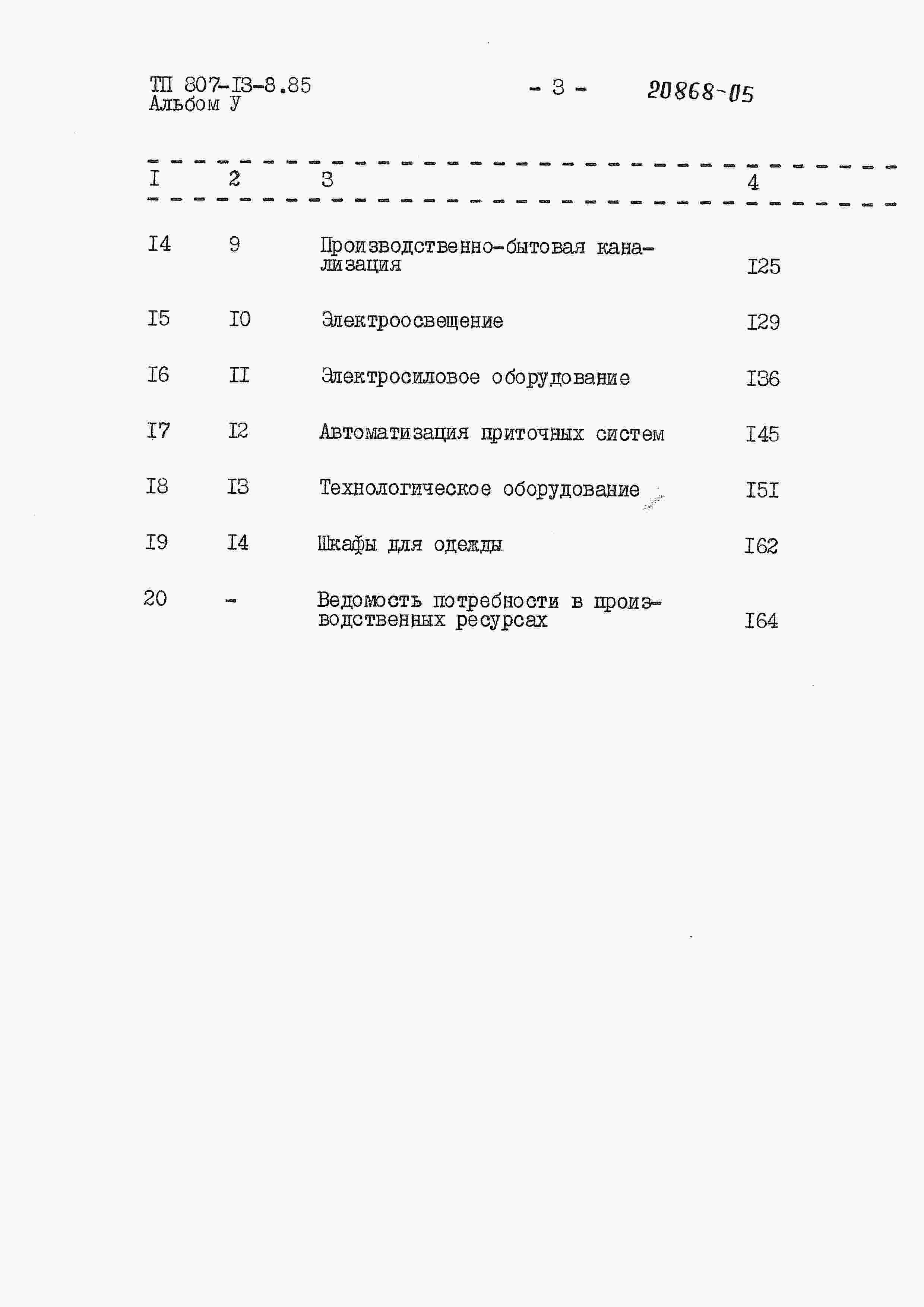

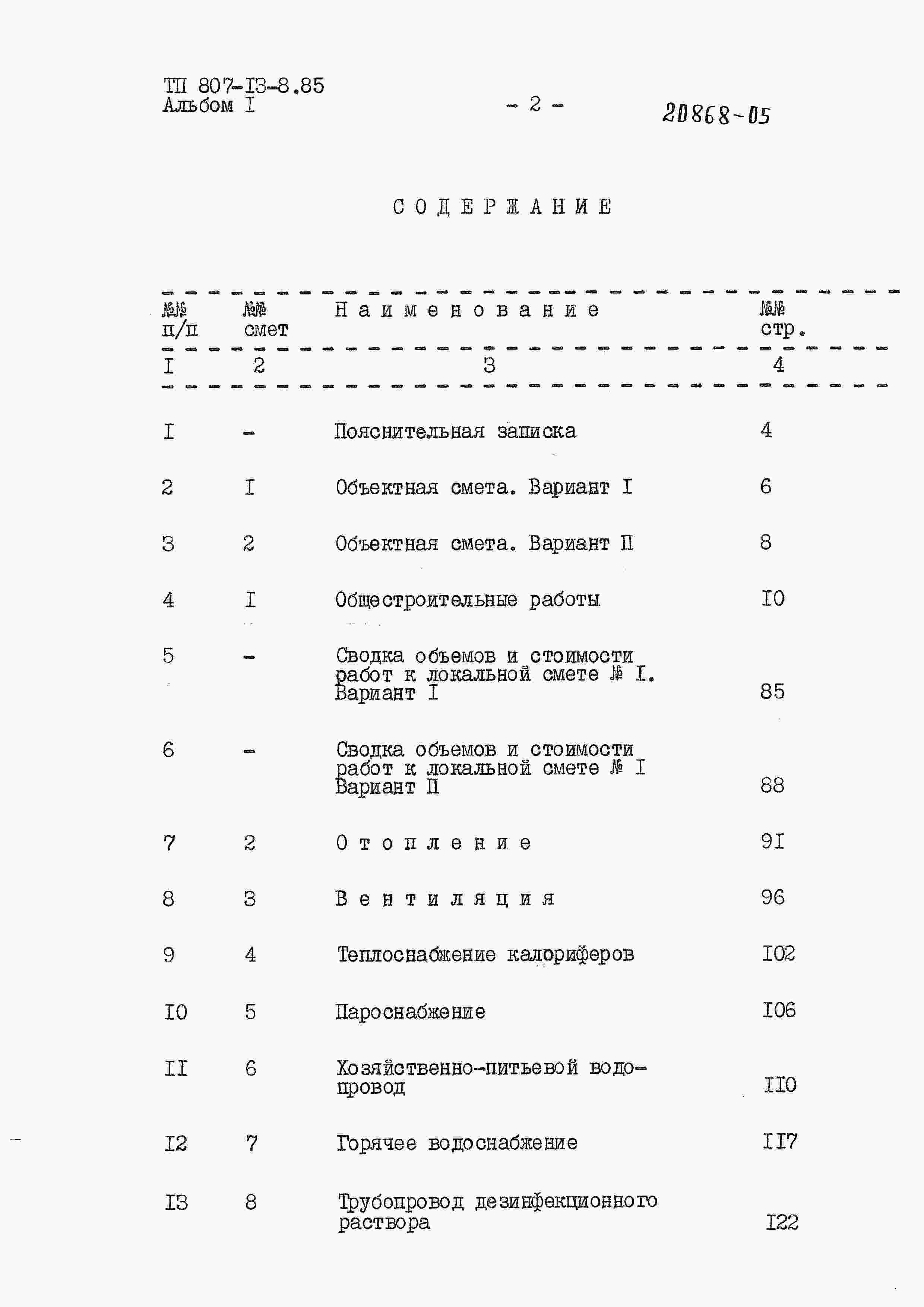

Альбом 5
Сметы.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения

3D-Модель типового проекта

Подробные фото 3d модели
Описание проекта

ОБЩАЯ ЧАСТЬ.

Типовой проект «Убойно-санитарный пункт для колхозов и совхозов» разработан на основании задания №9ОТ на корректировку типового проекта №807-77, утвержденного Главсельстройпроектом мех СССР.

Настоящий типовой проект отличается от действующего аналогичного типового проекта №807-77 несколько измененной планировкой.

Класс здания – II.

Степень долговечности – II.

Степень огнестойкости – II.

ОБЛАСТЬ ПРИМЕНЕНИЯ ПРОЕКТА.

- Сейсмичность района – не выше 6 баллов.

- Территория – без подработки горными выработками.

- Расчетная зимняя температура воздуха -200-300С (основное решение), -400С.

- Скоростной напор ветра – 27 кг/м2.

- Вес снегового покрова – 100 кгс/м2.

- Рельеф территории спокойный, грунтовые воды отсутствуют.

- Грунты в основаниях непучинистые, непросадочные со следующими нормативными характеристиками:

Gн=280; Сн=0,02 кгс/м2; Е=150 кгс/см2; Y=1,8 тс/м3.

ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ ПОКАЗАТЕЛИ.

Наименование

Единица измерения

Показатель

Для -400С

Для -300С

Для -200С

Строительный объем

м3

973,2/924,24

963,4/930,57

950,9/912,5

Площадь застройки

м2

163,84/158,26

163,84/158,26

162,82/156,25

Общая площадь

м2

158,02/151,42

158,02/151,42

158,02/151,42

В числителе – для 1-го варианта.

В знаменателе – для 2-го варианта.

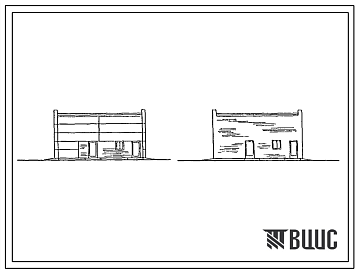

АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ.

Здание одноэтажное, квадратное в плане размером 12 на 12. Высота до низа несущих конструкций покрытия – 4,8 м.

Здание запроектировано с применением конструкций для сельскохозяйственных зданий в 2-х конструктивных вариантах:

- сборный железобетонный каркас с самонесущими двухслойными керамзитобетонными панелями по серии 1.832.1-9 – 1-й вариант;

- с несущими кирпичными стенами – 2-ой вариант.

Пространственная жесткость здания обеспечивается каркасом, наружными стенами и жестким диском плит покрытия.

Покрытие – плоское из сборных железобетонных ребристых плит размером 3 на 6 серии 1.865.1-4/80.

Кровля плоская, рулонная с наружным водостоком.

Полы – цементные, из керамической плитки и линолеума.

Оконные и дверные блоки – деревянные.

Наружные поверхности стен здания окрасить силикатной краской светлых тонов – в 1-ом варианте. Во 2-ом варианте – наружный слой кладки кирпичных стен выполнить из отборного лицевого кирпича.

Цветовую обработку фасадов рекомендуется выполнять в едином ключе с окружающими зданиями и сооружениями, согласовав с районным архитектором.

Все деревянные изделия окрашивают масляной краской.

Ведомость отделки помещений см. лист Ар-1 (начало).

Для защиты фундаментов от поверхностных вод по периметру наружных стен устанавливается асфальтовая отмостка по щебеночному основанию шириной 700 мм.

ЗАЩИТА КОНСТРУКЦИЙ ОТ КОРРОЗИИ.

Защиту конструкций от коррозии производить в соответствии с СНиП и указаниями по отделке и антикоррозионной защиты, приведенными на листах общих данных.

Деревянные элементы, соприкасающиеся с грунтом, должны быть защищены от гниения в соответствии с СНиП III-19-76.

УКАЗАНИЯ ПО ПРОИЗВОДСТВУ ОСНОВНЫХ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ. ЗЕМЛЯНЫЕ РАБОТЫ.

Срезка растительного грунта производится бульдозером, разработка траншей и котлованов под фундаментами экскаватором, оборудованным обратной лопатой (емкость ковша 0,15-0,5 м3). Зачистку дна котлованов производить вручную. Вынутый грунт, необходимый для обратной засыпки размещать в отвале, данный грунт вывозить за пределы строительной площадки.

Обратную засыпку пазух котлованов и подсыпку под полы выполнять ранее вынутым грунтом при помощи бульдозера типы Д-535 на базе трактора Т-75.

Обратную засыпку выполнять слоями толщиной 20-30 см с уплотнением грунта пневмо или электротрамбовками.

Основные объемы земляных работ рекомендуется выполнять в летнее время и в соответствии с СНиП III-8-76.

МОНТАЖ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ.

Монтаж должен выполняться с соблюдением следующих требований:

- последовательности монтажа, обеспечивающей устойчивость и геометрическую неизменяемость смонтированной части здания на всех стадиях монтажа и прочность монтажных соединений;

- комплектности установки конструкций каждого участка (захватки, ячейки), позволяющей производить на смонтированном участке последующие работы;

- безопасности монтажных, общестроительных и специальных работ на объекте с учетом их выполнения по совмещенному графику. Основным критерием при выборе монтажного крана является соответствие его технических параметров (грузоподъемности, вылета стрелы, высоты подъема крюка) весовым характеристикам монтируемых конструкций и объемно-планировочному решению здания. При выборе монтажного крана учитывается также необходимая последовательность монтажных работ, диктуемая конструктивным решением возводимого здания. В качестве монтажного крана может быть рекомендован автокран типа К-104 со стрелой 18 м, грузоподъемностью 10 м.

Принципиальная схема монтажа предусматривает следующую последовательность монтажных и сопутствующих им общестроительных работ:

- установка фундаментных блоков на подготовленное основание;

- обратная засыпка пазух фундаментов до верхнего обреза фундамента с последующим требованием грунта;

- установка колонн и укладка рандбалок с замоноличиванием их на опорах;

- укладка балки покрытия;

- монтаж стеновых панелей;

- выполнение работ по устройству бетонного пола и бетонной подготовки под перегородки;

- монтаж комплексных плит покрытия с установкой элементов крепления перегородок и подвесных путей.

Монтаж сборных железобетонных конструкций выполнять в соответствии с СНиП III-16-80, устройство кровли в соответствии с СНиП III-20-74.

До начала монтажа в зоне действия монтажного крана необходимо разместить соответствующий комплект конструкций.

Рекомендуемые принципиальные решения монтажа могут служить основой при разработке проекта производства работ.

Работы по монтажу следует вести в соответствии с программами производства и приемки монтажных работ СНиП III-16-79 и инструкцией Госстроя СН 319-65.

ТЕХНИКА БЕЗОПАСНОСТИ.

Строительно-монтажные работы при возведении здания необходимо выполнять в строгом соответствии с соблюдением правил техники безопасности:

- в зоне действия землеройной техники при производстве земляных работ не выполнять какие-либо другие работы;

- не выполнять подъем сборных железобетонных изделий, не имеющих монтажных петель, маркировки и марок, обеспечивающих их правильную строповку;

- не гнуть монтажные петли до установки монтируемого элемента в проектное положение;

- зона, опасная для нахождения людей во время перемещения, установки и закрепления монтируемых элементов, должна быть обозначена хорошо видными предупредительными знаками;

- при перемещении монтируемых элементов монтажникам следует находиться вне контура устанавливаемого элемента со стороны противоположной подачи их краном;

- не допускать пребывания людей на монтируемых элементах во время их подъема, перемещения и установки;

- оставлять конструкции на весу категорически запрещается, расстановка установленных элементов и конструкций разрешается после прочного и устойчивого их закрепления;

- монтаж балок покрытия может быть выполнен только после того, когда бетон замоноличенного стыка колонны с фундаментным башмаком достигает не менее 70% проектной прочности; раньше, чем будет достигнута это прочность, не должна сниматься кондукторы и другие приспособления, временно закрепляющие колонны в проектном положении;

- размещение пакетов с материалами, необходимыми для устройства кровли, допускается только после проектного закрепления плит покрытий (сварка и замоноличивание стыков).

ПРОИЗВОДСТВО РАБОТ В ЗИМНИХ УСЛОВИЯХ.

Производство строительно-монтажных работ в зимних условиях должно осуществляться в строгом соответствии с требованиями глав СНиП III-8-76; III-16-79; III-17-78; III-15-76; III-23-76; III-20-74; IIIВ.14-72.

Земляные работы, устройство фундаментов, монтаж колонн, устройство полов предусматривается выполнять в осеннее-весенне-летний период, тем самым создавая фронт для работ, выполнение которых в зимний период не требует значительных дополнительных затрат.

При отсутствии возможности выполнения перечисленных работ не в зимний период необходимо предусмотреть следующие основные мероприятия, обеспечивающие качественное выполнение строительно-монтажных работ в зимний период:

- грунт, подлежащий разработке в зимних условиях должен быть предохранен от промерзания вспахиванием и боронованием;

- рыхление замерзшего грунта рекомендуется выполнять дизельмолотом, установленным на экскаваторе типа Э-652 или тракторе типа Т-100 МГП. При сравнительно небольших объемах земляных работ возможно использовать для оттаивания грунта прогрев огневым способом.

- в случае вынужденных перерывов в работе экскаватора вследствие метеорологических условий, либо выхода из строя машин необходимо утеплить вскрытый грунт теплоизоляционными материалами во избежание промерзания грунта;

- траншеи и котлованы, разработанные в зимних условиях, должны предохраняться от промерзания грунта в основании путем недобора грунта (0,35 м3). Зачистка основания производится непосредственно перед закладкой фундамента;

- при минимальной суточной температуре наружного воздуха 00С открытые части забетонированных конструкций должны укрываться немедленно вслед за окончанием бетонирования;

- прочность бетона должна составлять к моменту возможного замерзания не менее 50 кг/см2 и не менее 50% проектной прочности;

- в целях снижения перепадов температуры в теле монолитных конструкций и избежания поверхностных трещин распалубленные конструкции должны немедленно укрываться, если разность температур поверхностного слоя бетона и наружного воздуха составляет 200С;

- заполнение бетонной смесью или раствором зазоров и швов между сборными конструкциями и при производстве кирпичной кладки должно производиться смесями, приготовленными на оттаянных или подогретых материалах с применением быстроотвердевающих или высокоэкзотермических цементов.

- в бетоне (растворе) заполнения и прилегающей к нему части конструкции должна поддерживаться положительная температура 90 достижения материалам заполнения 70 или 100% проектной прочности в зависимости от соков загружения конструкций;

- замоноличивание швов конструкций бетонами и растворами с противоморозными добавкам должно производиться с соблюдением требований СНиП III-15-76;

- все перечисленные выше требования к производству строительно-монтажных работ в зимний период являются основными и должны быть развиты и конкретизированы при разработке проекта производства работ с привязкой к местным условиям строительства.

В проекте производства работ необходимо разработать раздел «Работы в зимний период», включающий:

- календарный график работ на зимний период, который должен охватывать работы по устройству временных сооружений, сетей м установок, необходимых по технологии зимнего производства и работы по подготовке строительной площадки и объекта к зиме;

- стройгенплан объекта с выделением на нем всех путей и сооружений, сетей и устройств зимнего назначения;

- перечни оборудования и приспособлений, инструментов и спецодежды, специальных материалов, необходимых для производства работ в зимних условиях, а также графики поставки этих ресурсов на строительную площадку.

При составлении раздела «Работы в зимний период» в проекте производства работ необходимо предусмотреть создание задела, который позволит выполнить в зимний период основные строительные работы и обеспечить подготовку фронта работ для субподрядных специализированных организаций.

За расчетный показатель принят квадратный метр площади застройки (1-163.84, 11-158.26). Сметная документация составлена в нормах и ценах 1984 г.

Показатели приведены для вариантов: 1 – сборный железобетонный каркас с самонесущими двухслойными керамзитобетонными панелями; 2 – с несущими кирпичными стенами. Взамен т. П. 807-77.
