Типовой проект 807-10-58.83 Стационар на 24 места для коров. Содержание – привязное. Раздача кормов и удаление навоза – вручную. Размеры здания - 9x24 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - деревянные плиты по металлодеревянным фе

Общие данные

Номер проекта

807-10-58.83

Наименование проекта

Стационар на 24 места для коров. Содержание – привязное. Раздача кормов и удаление навоза – вручную. Размеры здания - 9x24 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - деревянные плиты по металлодеревянным фе

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Технология производства. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация. Электротехническая часть
Новое название альбома:
Альбом 2
Заказные спецификации
Новое название альбома:
Альбом 3
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

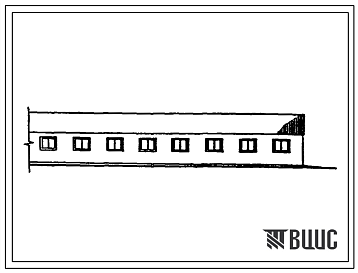

Стационар на 24 места для коров

(стены кирпичные)

Дополнительные данные

Расчетный показатель Стационара — 1 место для коровы. (Всего расчетных показателей — 24).

Строительные конструкции и изделия

Фундаменты — монолитные ленточные бетонные.

Стены — кирпичные.

Перегородки — кирпичные.

Перемычки — сборные железобетонные по серии 1.138-10, вып.1, типоразмеров — 4.

Фермы — металлодеревянные по серии 1.860-3. вып.1, типоразмеров — 1.

Покрытие — плиты с деревянным каркасом и обшивкой фанерой по серии 1.865-2, вып.2, типоразмеров — 1.

Кровля — асбестоцементные листы ГОСТ 16233-77, типоразмеров — 2.

Полы — бетонные, резинобитумные, керамические.

Окна — деревянные ГОСТ 16407-70, типоразмеров — 1.

Двери — деревянные ГОСТ 17324-71, типоразмеров — 3.

Наибольшая масса монтажного элемента (ферма) — 0,3 т.

Инженерное оборудование

Водопровод — объединенный: хозяйственно-питьевой и производственный. Напор на вводе 15 м.

Канализация — бытовая.

Отопление — водяное с параметрами 95-70ºС.

Вентиляция — приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение — централизованное от внешних сетей.

Электроснабжение — от наружных сетей 380/220В.

Технологический процесс

Стационар на 24 места предназначен для содержания животных, больных незаразными болезнями и размещается на ферме по производству молока на 800 коров.

Стационар блокируется с ветеринарно-профилактическим пунктом и сообщается с ним дверным проемом.

Содержание животных привязное, без подстилки, в индивидуальных стойлах размерами 1200х1700 м и в денниках.

Поение животных из индивидуальных автопоилок ПА-1А, установленных в каждом стойле.

Раздача кормов внутри стационара осуществляется с помощью ручной тележки ТУ-300.

Доение коров с помощью доильного агрегата АД-100-А.

Уборка навоза из стойл производится из открытых лотков в ручнуютележку ТУ-300 с последующей транспортировкой к месту постоянного складирования.

Сточные воды собираются в жижесборник емкостью 15 м³, выгрузка — вакуумными цистернами.
