Типовой проект 807-10-60.83 Стационар на 36 мест для коров. Размеры здания - 9x36 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - деревянные плиты по металлодеревянным фермам

Общие данные

Номер проекта

807-10-60.83

Наименование проекта

Стационар на 36 мест для коров. Размеры здания - 9x36 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - деревянные плиты по металлодеревянным фермам

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Технология производства. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация. Электротехническая часть. Автоматизация отопления и вентиляции
Новое название альбома:
Альбом 2
Заказные спецификации
Новое название альбома:
Альбом 3
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

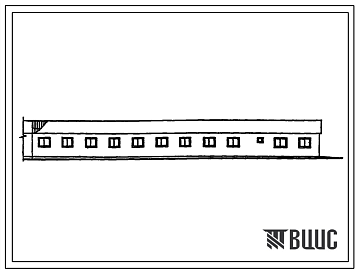

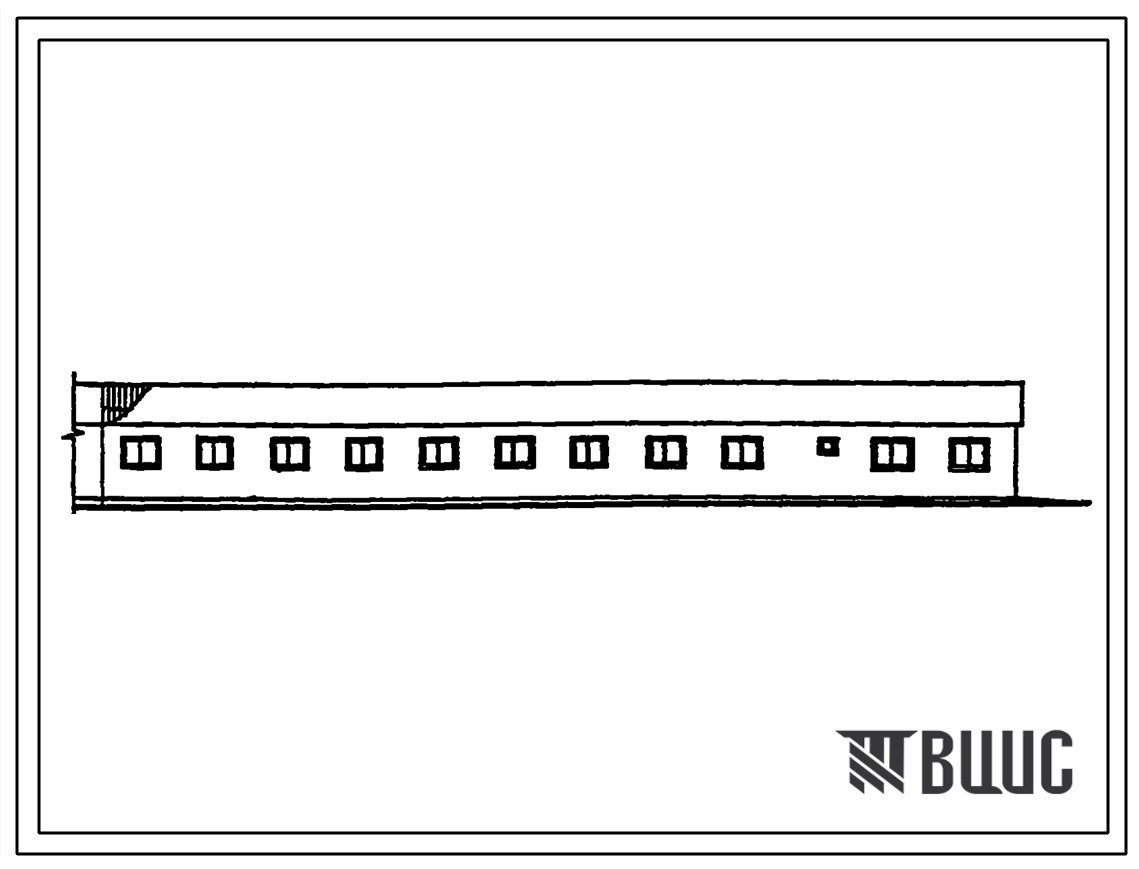

Изображения
Описание проекта

Стационар на 36 мест для коров

(стены кирпичные)

Дополнительные данные

Расчетный показатель Стационара — 1 место для коровы. (Всего расчетных показателей — 36).

Строительные конструкции и изделия

Фундаменты — монолитные ленточные бетонные.

Стены — кирпичные.

Перемычки — сборные железобетонные по серии 1.138-10, вып.1, типоразмеров — 4; по серии КЭ-01-58, вып.2, типоразмеров — 1.

Перегородки — кирпичные.

Фермы — металлодеревянные по серии 1.860-3. вып.1, типоразмеров — 1.

Покрытие — плиты с деревянным каркасом и облицовкой фанерой по серии 1.865-2, вып.2, типоразмеров — 1.

Кровля — асбестоцементные листы ГОСТ 16233-77, типоразмеров — 2.

Полы — бетонные, резинобитумные, керамические, асфальтобетонные.

Окна — деревянные ГОСТ 16407-70, типоразмеров — 1.

Двери — деревянные ГОСТ 17324-71, типоразмеров — 3.

Ворота — деревянные по ГОСТ 18853-73, типоразмеров — 1.

Наибольшая масса монтажного элемента (ферма) — 0,3 т.

Инженерное оборудование

Водопровод — объединенный: хозяйственно-питьевой и производственный. Напор на вводе 15 м.

Канализация — бытовая.

Отопление — центральное, водяное от внешних сетей. Параметры теплоносителя Т= 95-70ºС.

Вентиляция — приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение — централизованное.

Электроснабжение — от наружных сетей 380/220В.

Технологический процесс

Стационар на 36 мест предназначен для содержания животных, больных незаразными болезнями и размещается на ферме по производству молока на 1200 коров.

Стационар блокируется с ветеринарно-профилактическим пунктом и сообщается с ним дверным проемом.

Животных, находящихся в стационаре, ежедневно подвергают лечению. Врач осматривает животное, выявляет изменения в его состоянии в процессе болезни, дает необходимые назначения или лично проводит лечебные процедуры. Продолжительность стационарного лечения различна в зависимости от характера и тяжести болезни, в среднем она равна 12-15 дням.

Содержание животных привязное, без подстилки, в индивидуальных стойлах размерами 1200х1700 м и в денниках.

Поение животных из индивидуальных автопоилок ПА-1А, установленных в каждом стойле.

Раздача кормов внутри стационара осуществляется с помощью ручной тележки ТУ-300.

Доение коров с помощью доильного агрегата АД-100-А.

Уборка навоза производится скребковым транспортером ТСН-160 в тракторную тележку 2ПТС-4М-785А, устанавливаемую в навозоуборочном помещении, с последующей транспортировкой навоза к месту постоянного складирования.
