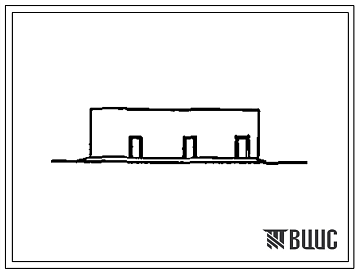

Типовой проект 807-10-146.92 Ветеринарный пункт с пунктом убоя для свиноводческих ферм. Размеры - 12x15 м. Расчетная температура: -20, -30 (основной вариант), -40°С. Стены – кирпичные. Покрытие - сборные железобетонные плиты

Общие данные

Номер проекта

807-10-146.92

Наименование проекта

Ветеринарный пункт с пунктом убоя для свиноводческих ферм. Размеры - 12x15 м. Расчетная температура: -20, -30 (основной вариант), -40°С. Стены – кирпичные. Покрытие - сборные железобетонные плиты

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция

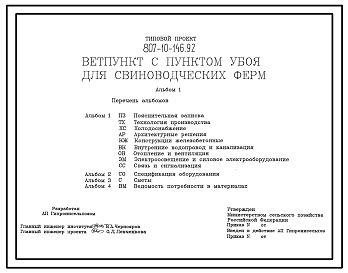

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

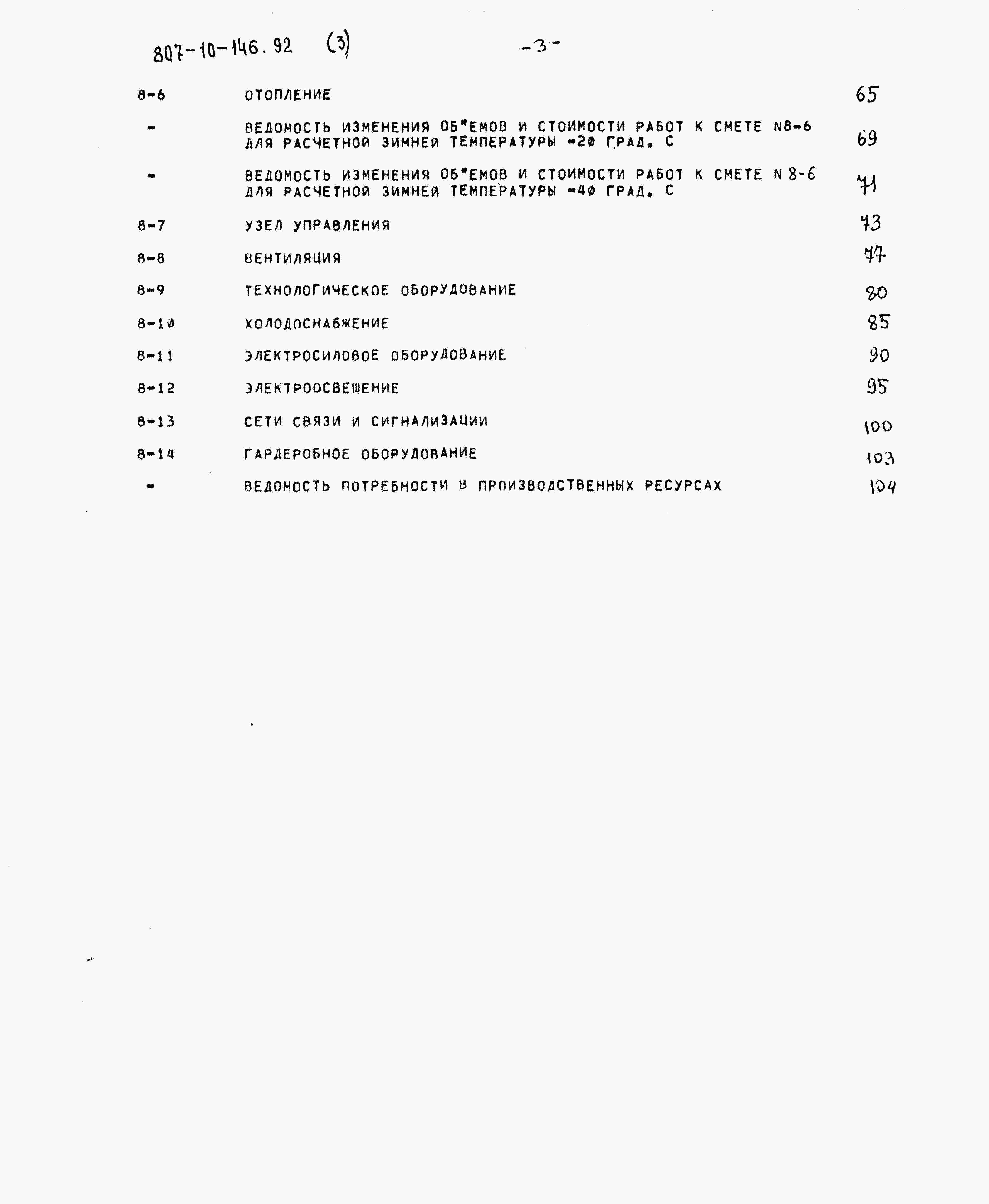

Альбом 3
Смета.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

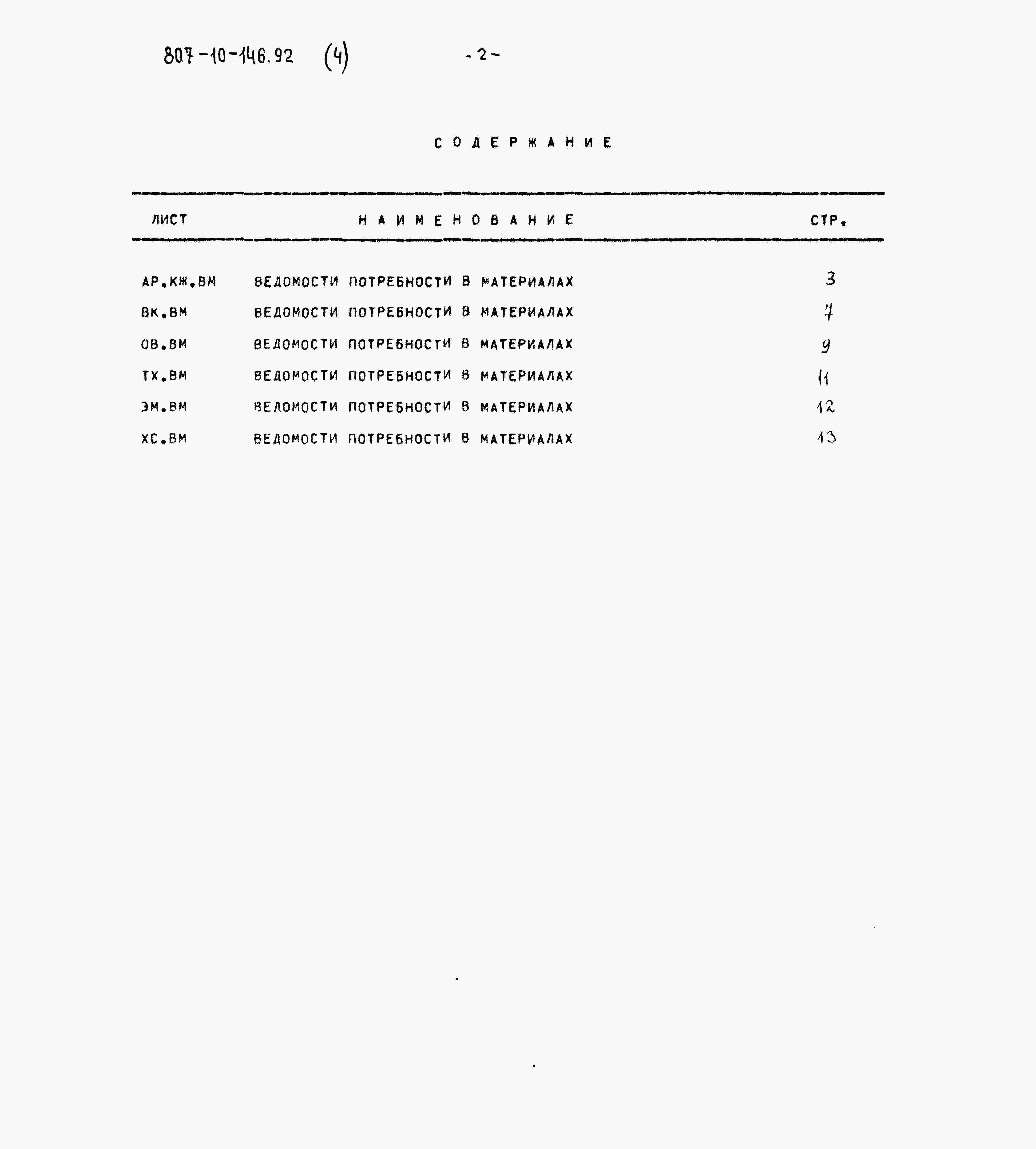

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

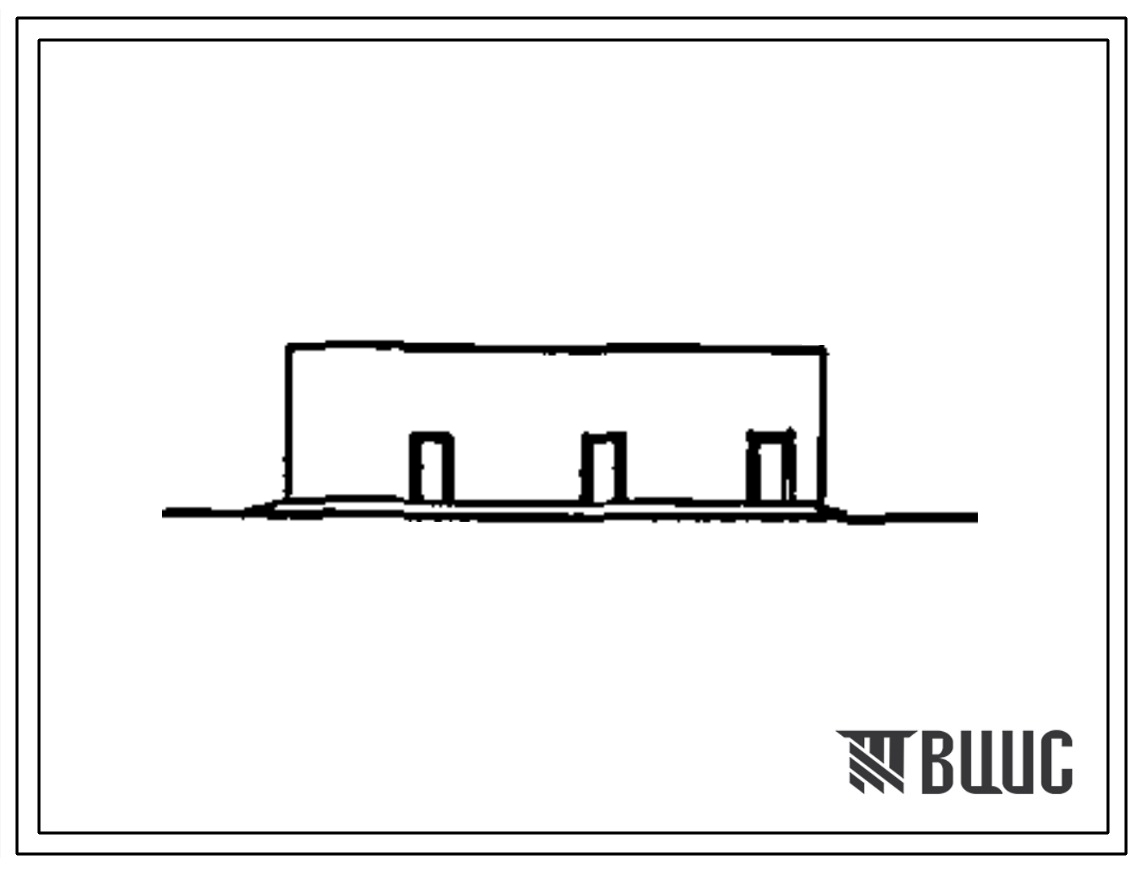

Ветпункт с пунктом убоя для свиноводческих ферм.

Строительные конструкции и изделия.

Фундаменты – ленточные из сборных бетонных блоков по ГОСТ 13579-78. Типоразмеров – 5.

Стены – кирпичные.

Покрытие – сборные железобетонные плиты по серии. Типоразмеров – 2.

Перегородки – кирпичные.

Кровля - рулонная.

Полы – бетонные, керамическая плитка линолеум.

Окна – деревянные по ГОСТ 12506-81. Типоразмеров – 1.

Двери – деревянные по ГОСТ 14624-84. Типоразмеров – 2, ГОСТ 6629-88. Типоразмеров – 2.

Наибольшая масса монтажного элемента – 2,9 т (плита покрытия).

Отделка наружная – кирпичная кладка с расшивкой швов.

Отделка внутренняя – клеевая побелка, известковая побелка, керамическая плитка.

Инженерное оборудование.

Водопровод – хозяйственно-питьевой и производственный от наружных сетей фермы.

Напор на вводе – 10 м.

Канализация – хозбытовая в наружную сеть фермы. Производственные стоки через дезинфектор в наружную сеть канализации. Теплоснабжение и горячее водоснабжение от тепловых сетей фермы.

Теплоноситель – вода с параметрами 150-700С, для горячего водоснабжения 650С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от воздушных сетей 380/220 В.

Телефонизация от АТС фермы.

Радиофикация от радиотрансляционной сети фермы.

Технологический процесс.

Ветеринарный пункт с пунктом убоя входит в состав свиноводческих ферм мощностью до 12 тыс. откормленных свиней в год и предназначен для обеспечения профилактических, ветеринарно-санитарных мероприятий, диагностических исследований, вынужденного убоя животных и вскрытия трупов.

Дополнительные данные.

За расчетный период показатель принят 1 м2 общей площади. (Всего расчетных единиц – 180).

Сметная документация составлена в ценах 1991 г.
