Типовой проект 807-10-54.83 Амбулатория ветпунктов ферм крупного рогатого скота. Размеры здания - 9x12 м. Расчетная температура: -20, -30, -40°С. Стены кирпичные. Покрытие деревянные плиты по металлодеревянным фермам

Общие данные

Номер проекта

807-10-54.83

Наименование проекта

Амбулатория ветпунктов ферм крупного рогатого скота. Размеры здания - 9x12 м. Расчетная температура: -20, -30, -40°С. Стены кирпичные. Покрытие деревянные плиты по металлодеревянным фермам

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Технология производства. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация. Электротехническая часть Связь и сигнализация
Новое название альбома:
Альбом 2
Заказные спецификации
Новое название альбома:
Альбом 3
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

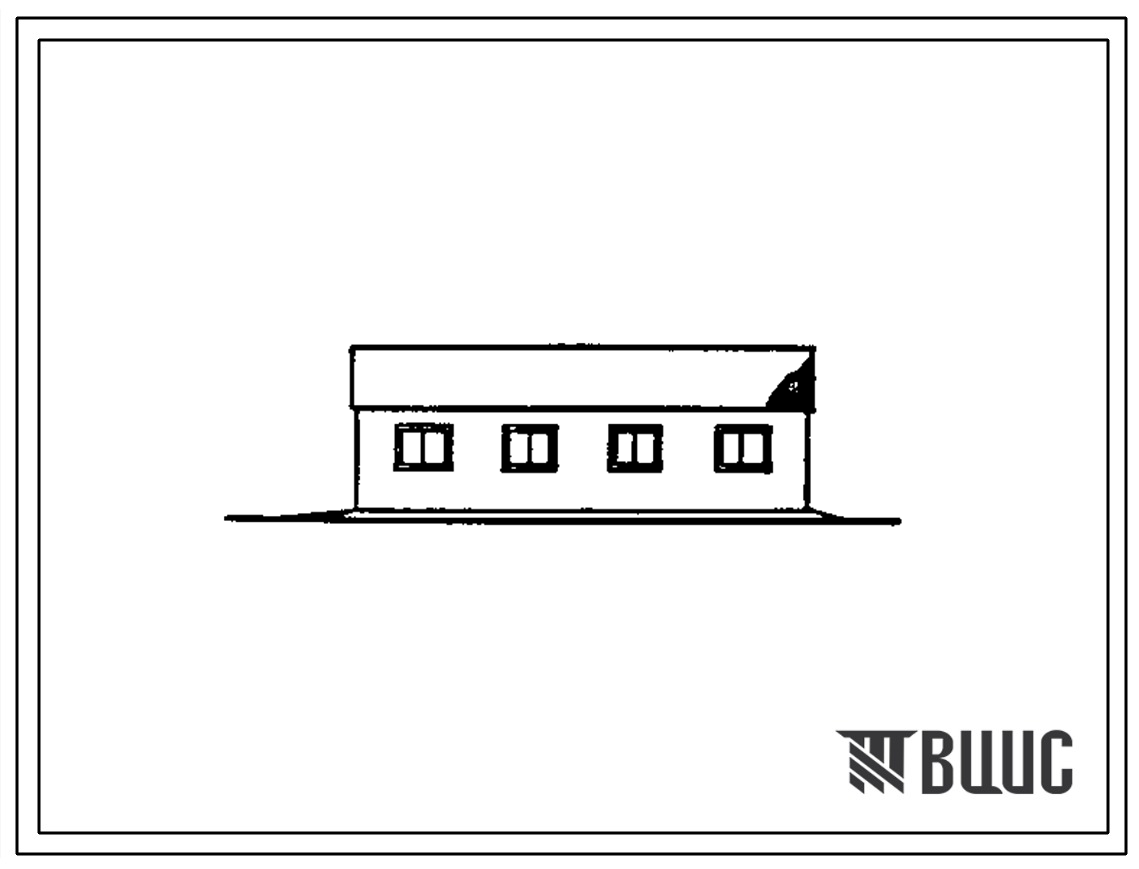

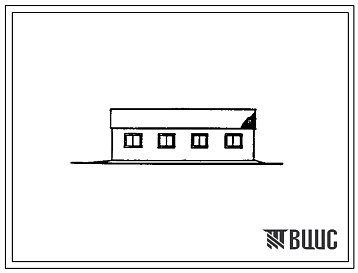

Изображения
Описание проекта

Амбулатория ветпункта ферм крупного рогатого скота

(стены кирпичные)

Дополнительные данные

Расчетный показатель принят 1 м² общей площади. (Всего расчетных показателей – 99,76)

Строительные конструкции и изделия

Фундаменты – монолитные ленточные бетонные.

Стены – кирпичные.

Перемычки – сборные железобетонные по серии 1.138-10, вып.1, типоразмеров – 5.

Перегородки – кирпичные.

Фермы – металлодеревянные по серии 1.860-3. вып.1, типоразмеров – 1.

Покрытие – плиты с деревянным каркасом и облицовкой фанерой по серии 1.865-2, вып.2, типоразмеров – 1.

Кровля – асбестоцементные листы ГОСТ 16233-77, типоразмеров – 2.

Полы – бетонные из керамической плитки, линолеум.

Окна – деревянные по ГОСТ 16407-70, типоразмеров – 2.

Двери – деревянные по ГОСТ 17324-71, типоразмеров – 4.

Наибольшая масса монтажного элемента (ферма) – 0,3 т.

Инженерное оборудование

Водопровод – объединенный: хозяйственно-питьевой, производственный и противопожарный. Напор на вводе 15 м.

Канализация – бытовая.

Отопление – водяное с параметрами 95-70ºС (вариант блокировки); 150-70ºС (отдельно стоящая амбулатория).

Вентиляция – приточно-вытяжная естественная.

Горячее водоснабжение – централизованное от внешних сетей.

Электроснабжение – от наружных сетей напряжением 380/220В.

Устройство связи и сигнализации – телефонизация, радиофикация.

Технологический процесс

Амбулатория предназначена для амбулаторного и стационарного лечения животных, проведения профилактических и ветеринарно-санитарных мероприятий и располагается на животноводческой ферме.

Больные животные поступают в манеж – приемную, где производят их обследование и лечение.

В манеже установлены ртутно-кварцевый облучатель и лампа «Соллюкс» для проведения физиотерапевтического лечения.

Для обработки кожного покрова животных всей фермы инсекто-акарицидными растворами в соответствии с планом ветеринарно-профилактических и противоэпизоотических мероприятий в манеже установлен опрыскиватель ОСА-2.

Хранение инсектицидных и дезинфицирующих средств предусмотрено на стеллаже и подтоварниках в кладовой дезсредств, медикаментов и биопрепаратов – в аптеке.
