Типовой проект 807-10-72.85 Ветеринарный пункт с санитарной бойней для ферм на 12 и 24 тыс. свиней в год. Размеры здания - 12x18 м. Расчетная температура: -20, -30, -40°С. Стены панельные легкобетонные. Покрытие железобетонные плиты по железобетонным балкам

Общие данные

Номер проекта

807-10-72.85

Наименование проекта

Ветеринарный пункт с санитарной бойней для ферм на 12 и 24 тыс. свиней в год. Размеры здания - 12x18 м. Расчетная температура: -20, -30, -40°С. Стены панельные легкобетонные. Покрытие железобетонные плиты по железобетонным балкам

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Технология производства. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация. Силовое электрооборудование. Связь и сигнализация. Автоматизация отопления и вентиляции
Новое название альбома:
Альбом 2
Строительные изделия
Новое название альбома:
Альбом 3
Нетиповые технологические конструкции, инвентарь
Новое название альбома:
Альбом 4
Спецификации оборудования
Новое название альбома:
Альбом 5
Ведомости потребности в материалах
Новое название альбома:
Альбом 6
Сметы
Новое название альбома:
Альбом 7
Показатели применения научно-технических достижений в строительных решениях проекта
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

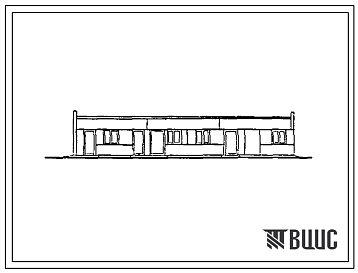

Изображения
Описание проекта

Ветеринарный пункт с санбойней для ферм на 12 и 24 тыс. свиней в год

Дополнительные данные

За расчетный показатель принят 1 м² общей площади. (Всего расчетных показателей – 201,59)

Сметная документация определена в нормах и ценах 1984 г.

Строительные конструкции и изделия

Фундаменты – сборные железобетонные по ГОСТ 24022-80, типоразмеров – 2.

Колонны – сборные железобетонные по серии 1.823-1. вып.1, типоразмеров – 2.

Фундаментные балки – сборные железобетонные по серии 1.415-1, вып.1, типоразмеров – 1.

Балки покрытия – сборные железобетонные по серии 1.462.1-10/80, вып. 1,2; типоразмеров – 1.

Стены – двухслойные панели из легких бетонов по серии 1.832.1-9, вып. 1,2;типоразмеров – 7; индивидуальные, типоразмеров – 2.

Перегородки – сборные железобетонные, индивидуальные, типоразмеров – 8.

Покрытие – сборные железобетонные плиты по серии 1.865.1-4/80, вып. 1,2; типоразмеров – 3.

Кровля – из 4 слоев рубероида на битумной.мастике.

Утеплитель - пенобетона с γ=400 кгс/м³.

Полы – кислотоупорная керамическая плитка, керамическая плитка, линолеум.

Окна – деревянные по ГОСТ 12506-81, типоразмеров – 3.

Двери – деревянные по ГОСТ 17324-71, типоразмеров – 4.

Наибольшая масса монтажного элемента (стеновая панель) – 3,2 т.

Инженерное оборудование

Водопровод – объединенный: хозяйственно-питьевой и производственный. Напор на вводе 19 м. Расчетные расходы: хозяйственно-питьевые 1,9 л/с; производственные 1,0 л/с.

Канализация – бытовая и производственная.

Отопление – водяное с параметрами 130-70ºС от котельной фермы.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – централизованное от внешних сетей.

Электроснабжение – от наружных сетей напряжением 380/220В.

Связь и сигнализация – телефонизация, радиофикация и сигнализация.

Технологический процесс

Ветеринарный пункт с санбойней для ферм на 12 и 24 тыс. свиней в год предназначен для проведения на свиноводческих фермах лечебных, профилактических, ветеринарно-санитарных мероприятий, вынужденного убоя животных, вскрытия и обеззараживания трупов и отходов от убоя животных.

Строительство ветеринарного пункта будет осуществляться в составе ферм на 12 и 24 тыс. свиней в год.

В состав ветпункта входят: комната по подготовке проб для исследований; комната для проведения исследований; моечная стерилизационная; аптека; кладовая биопрепаратов; кладовая дезсредств; комната специалистов.

В состав санитарной бойни входят следующие помещения: убоя животных; камеры временного хранения туш; посола шкур; вскрывочная; помещение для отходов; вскрывочная желудочно-кишечного тракта.
