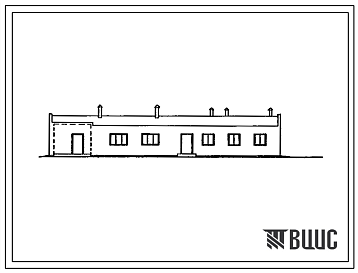

Типовой проект 807-10-112.87 Ветеринарный пункт со стационаром на 18 мест для молодняка крупного рогатого скота. Размеры здания - 9x24 м. Расчетная температура: -30°С. Стены кирпичные. Покрытие - железобетонные плиты по железобетонным фермам

Общие данные

Номер проекта

807-10-112.87

Наименование проекта

Ветеринарный пункт со стационаром на 18 мест для молодняка крупного рогатого скота. Размеры здания - 9x24 м. Расчетная температура: -30°С. Стены кирпичные. Покрытие - железобетонные плиты по железобетонным фермам

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры

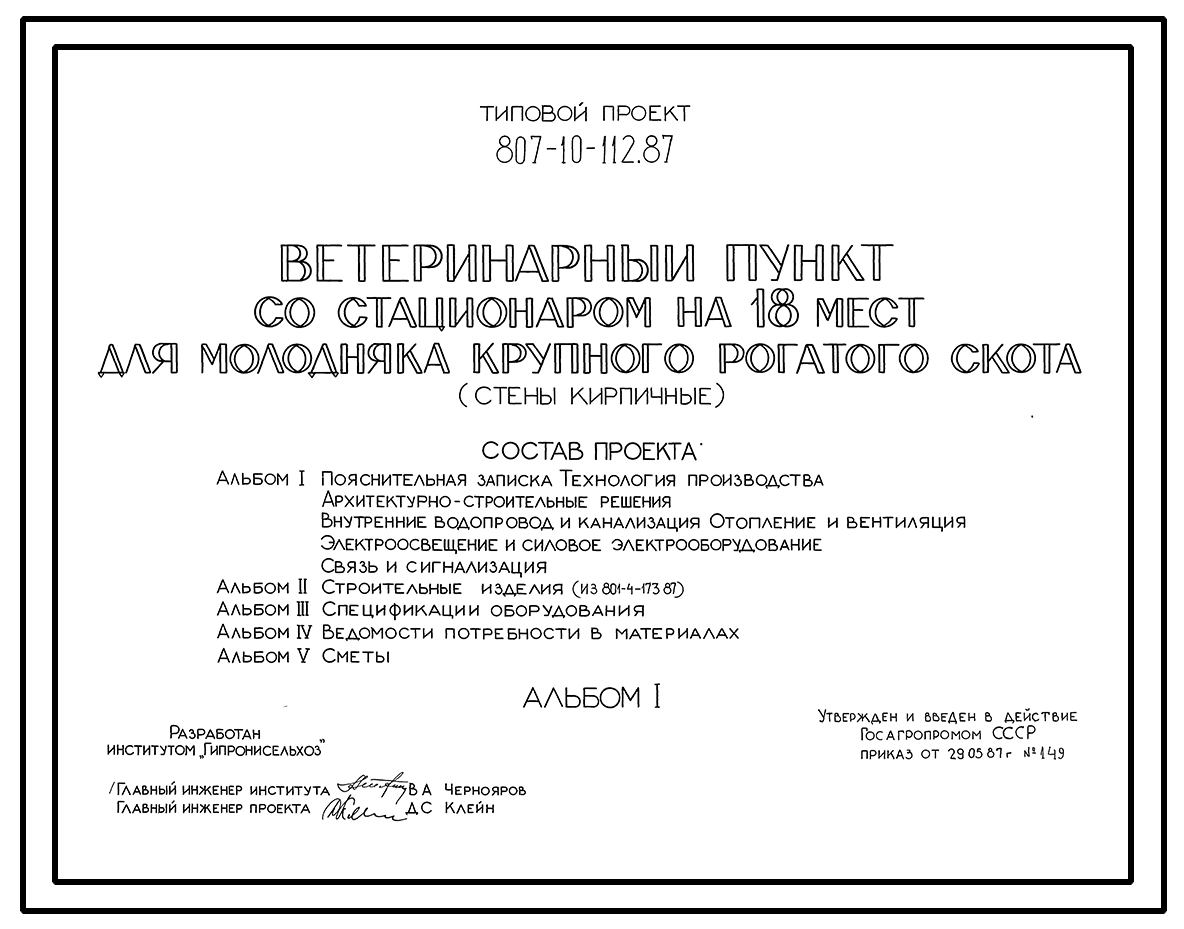

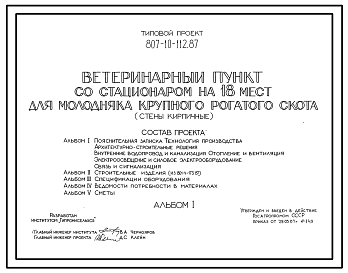

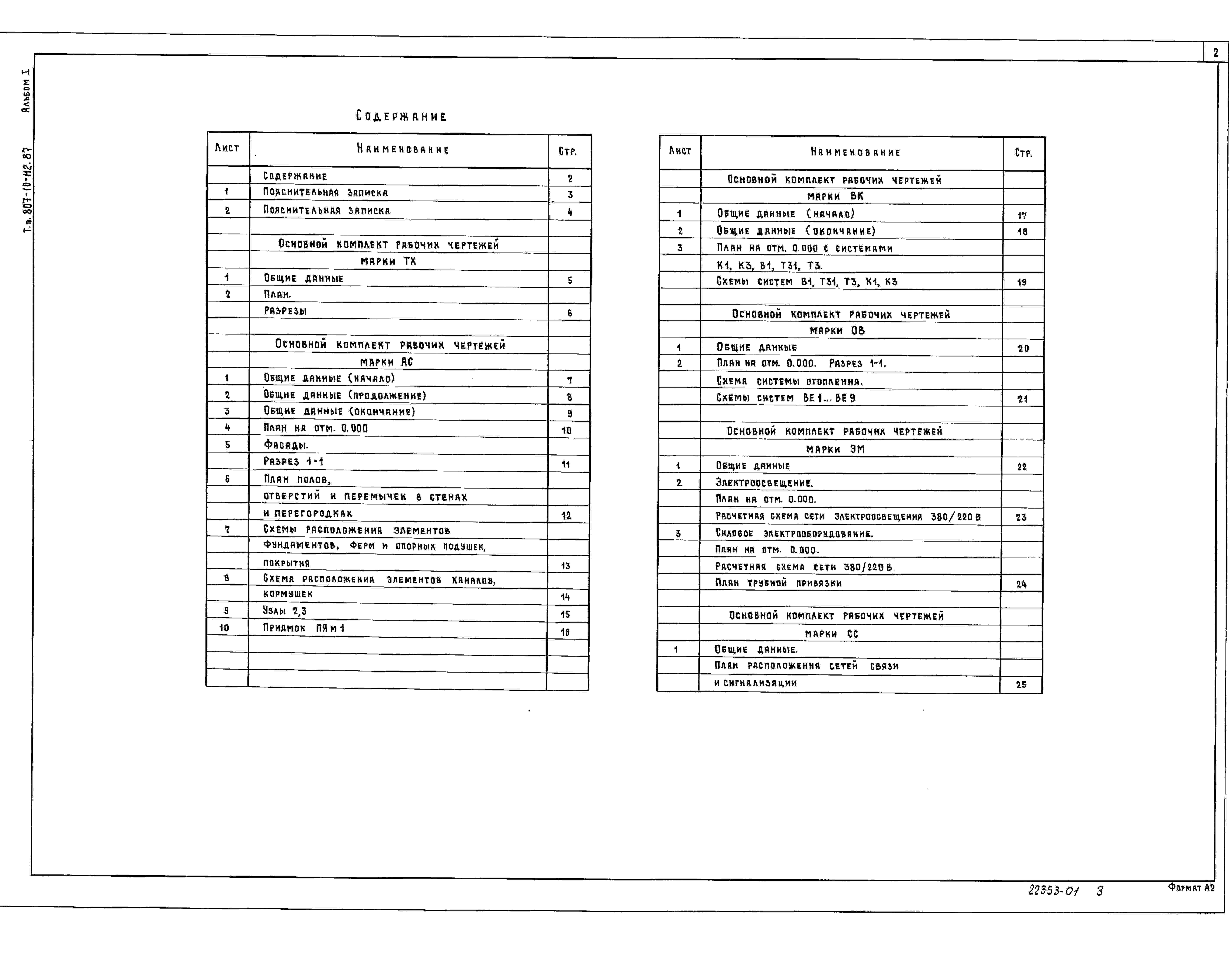

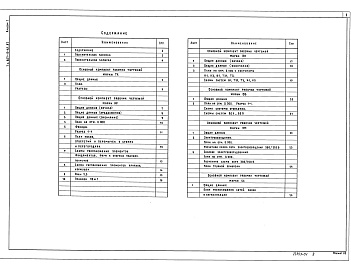

Состав проекта
Номер альбома
Наименование
Состав альбома

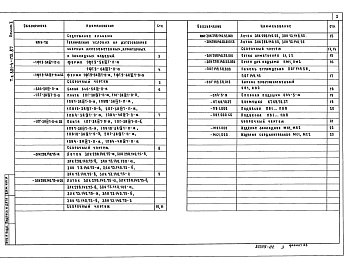

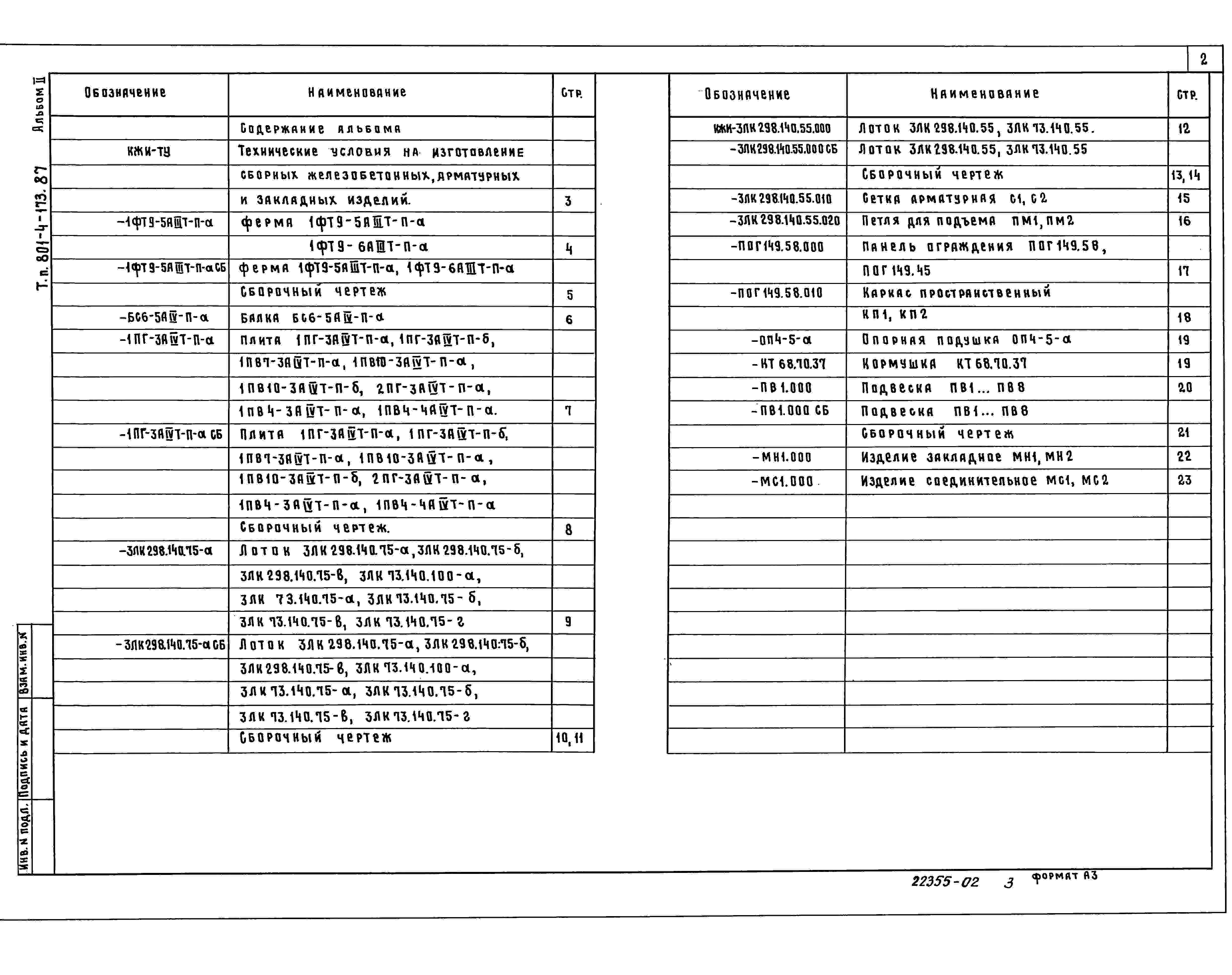

Альбом 2
Новое название альбома:

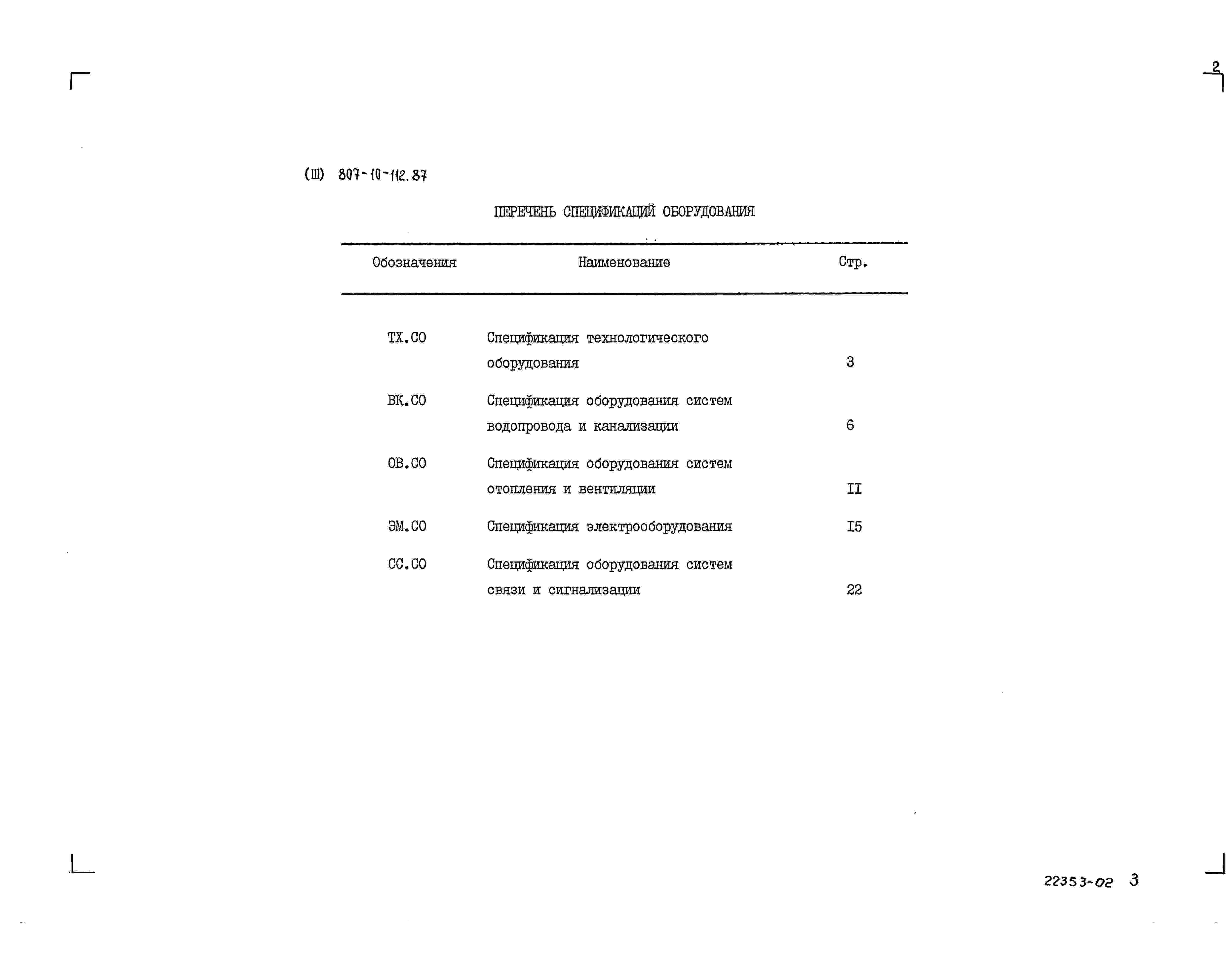

Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

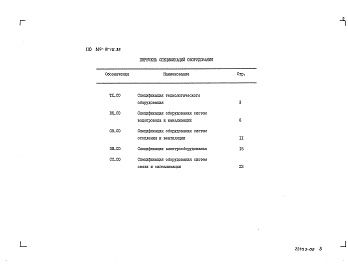

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Ведомости потребности в материалах
Новое название альбома:
Альбом 5
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

Ветеринарный пункт со стационаром на 18 мест для

молодняка крупного рогатого скота (стены кирпичные)

Дополнительные данные

Проект разработан как конструктивный вариант 807-10-95.86.

За расчетный показатель принято одно скотоместо. (Количество расчетных единиц – 18)

Сметная документация составлена в нормах и ценах 1984 г.

Строительные конструкции и изделия

Фундаменты – монолитные бетонные.

Фермы - сборные железобетонные серии 1.063.1-1, вып.1, типоразмеров – 1.

Покрытие - сборные железобетонные плиты серии 1.865.1-4/84, вып. 3,5; типоразмеров – 2.

Стены – кирпичные.

Перегородки – кирпичные.

Кровля – асбестоцементные волнистые листы УВ-7,5 ГОСТ 16233-77 по деревянной обрешетке.

Полы – бетонные, из керамической плитки, линолеум, дощатые.

Окна – деревянные по ГОСТ 12506-81, типоразмеров – 2.

Двери – деревянные по ГОСТ 14624-84, типоразмеров – 3 и по ГОСТ 6629-74, типоразмеров – 2..

Наибольшая масса монтажного элемента (плита покрытия) – 2,9 т.

Инженерное оборудование

Водопровод – объединенный: хозяйственно-питьевой, производственный от внутриплощадочных сетей. Напор на вводе 12 м.

Канализация – раздельная: бытовая и производственная в наружную сеть.

Отопление – радиаторное. Теплоноситель - вода 150-70ºС.

Вентиляция – приточно-вытяжная естественная.

Электроснабжение – от внутриплощадочных сетей напряжением 380/220В.

Устройство связи и сигнализации – телефонизация, радиофикация.

Технологический процесс

Ветеринарный пункт со стационаром на 18 мест предназначен для проведения массовых ветеринарных обследований и обработок животных, лечебных процедур, зоотехнических мероприятий и содержания животных, больных незаразными болезнями.

Ветеринарный пункт состоит из амбулатории и стационара. В составе амбулатории предусмотрены: манеж-приемная, комната ветврача, аптека, кладовая биопрепаратов и дезсредств, вскрывочная, уборная. Стационар имеет помещение для содержания больных животных на 18 мест и для хранения фуража и инвентаря.

Проведение лечебных процедур, массовые осмотры, обследования и обработку животных осуществляют в манеже-приемной.

Животных, больных незаразными болезнями, содержат на привязи в стационаре на 18 мест, оборудованном индивидуальными стойлами с применением оборудования ОСК-25А. Кормление производят из стационарных кормушек с раздачей кормов с помощью ручной тележки ТУ-300. Поение животных из автопоилок.

Уборка навоза из стойлового помещения – скребковым транспортером ТСН-2Б.

Дезинфекцию помещений амбулатории и стационара осуществляют при помощи передвижной дезинфекционной установки УДП.
