Типовой проект 807-19-10 Вспомогательный корпус районной ветеринарной станции. Размеры здания - 9x18 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - железобетонные плиты

Общие данные

Номер проекта

807-19-10

Наименование проекта

Вспомогательный корпус районной ветеринарной станции. Размеры здания - 9x18 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - железобетонные плиты

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Ворота деревянные распашные для производственных зданий и сооружений. Технические условия (с Изменением N 1)
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Общая часть. Технология производства. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация. Электротехническая часть. Автоматизация отопления и вентиляции
Новое название альбома:
Альбом 2
Заказные спецификации
Новое название альбома:
Альбом 3
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

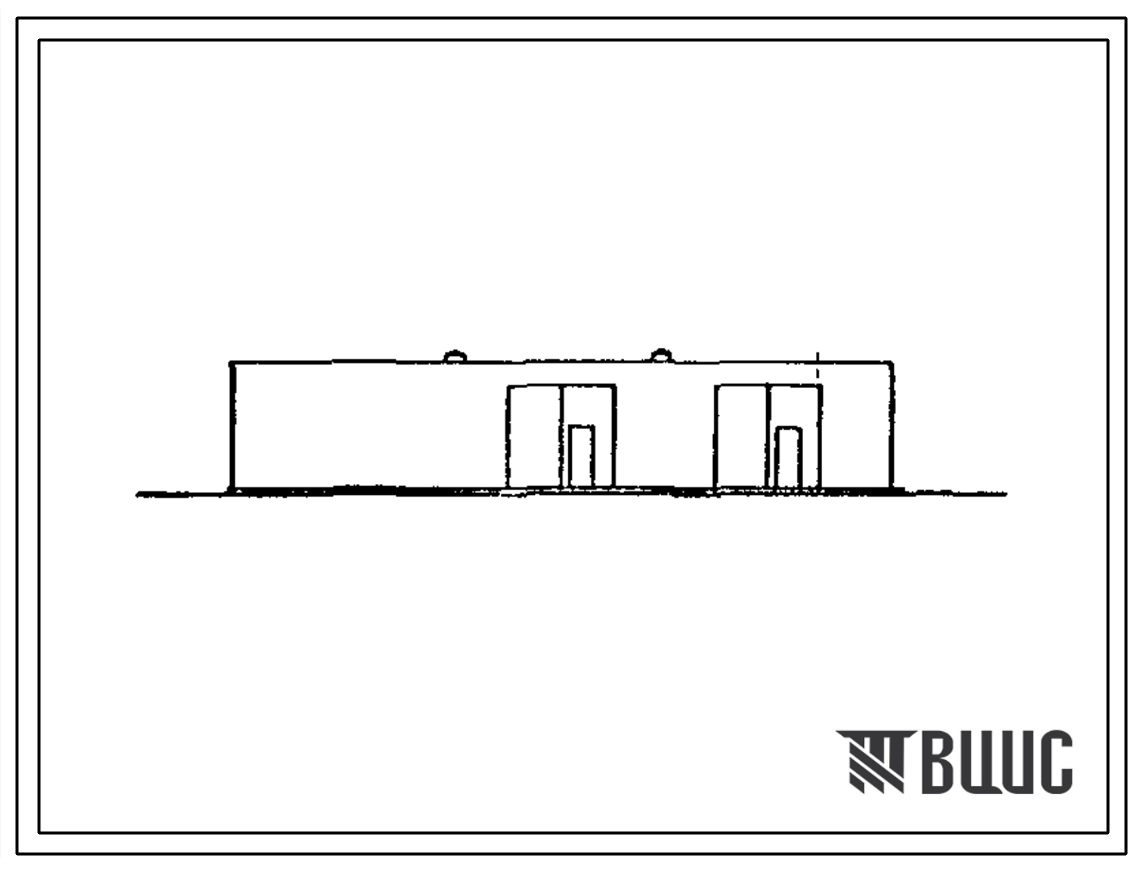

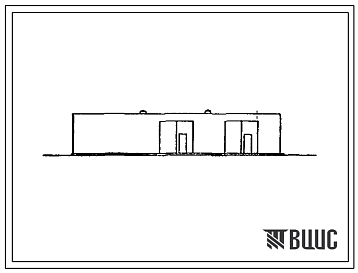

Изображения
Описание проекта

Вспомогательный корпус районной ветеринарной станции

Дополнительные данные

Расчетный показатель Вспомогательного корпуса – 1 м² общей площади.

(Всего расчетных показателей – 149).

Строительные конструкции и изделия

Фундаменты – монолитные из бетона марки 100.

Колонны – сборные железобетонные по серии 1.823-1. типоразмеров – 1.

Стены – кирпичные.

Перегородки - кирпичные.

Покрытие – сборные железобетонные плиты по серии 1.865.1-1/80, вып.1.

Кровля – рулонный ковер с утеплителем γ=400 кг/м³.

Полы – керамические, бетонные, цементные.

Окна – деревянные ГОСТ 16407-70*, типоразмеров – 1.

Двери – деревянные ГОСТ 17324-71, типоразмеров – 2.

Ворота – деревянные распашные по ГОСТ 18853-73, типоразмеров – 1.

Наибольшая масса монтажного элемента ( плита покрытия) – 2,3 т.

Инженерное оборудование

Водопровод – объединенный: хозяйственно-питьевой, производственный и противопожарный. Напор на вводе 16 м.

Канализация – объединенная: бытовых и производственных стоков.

Отопление – водяное от внешних сетей с параметрами Т= 150-70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – централизованное от внешних сетей.

Электроснабжение – от внешних сетей, напряжение – 380/220В.

Электроосвещение – лампами накаливания.

Слаботочные устройства – пожарная сигнализация.

Технологический процесс

Вспомогательный корпус предназначен для стоянки и профилактического ремонта специальных автомашин, хранения дезинфицирующих средств и инвентаря. Корпус состоит из следующих помещений:

а) тепловой стоянки;

б) профилактория со смотровой ямой;

в) кладовой дезинфицирующих средств ( в расчете на трехмесячное хранение);

г) склада хозинвентаря.

Для технического обслуживания автомашин предусмотрены: верстак на два рачбочих места., заточной и настольно-сверлильный станки.
