Типовой проект 807-10-46 Амбулатория районной ветеринарной станции. Размеры здания - 12x24 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - железобетонные плиты

Общие данные

Номер проекта

807-10-46

Наименование проекта

Амбулатория районной ветеринарной станции. Размеры здания - 12x24 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - железобетонные плиты

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Общая часть. Технология производства. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация. Электротехническая часть. Автоматизация отопления и вентиляции
Новое название альбома:
Альбом 2
Заказные спецификации
Новое название альбома:
Альбом 3
Сметы
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

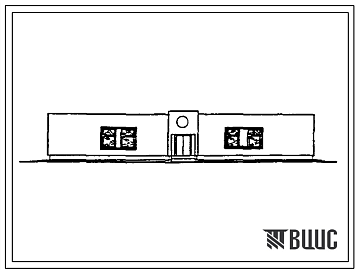

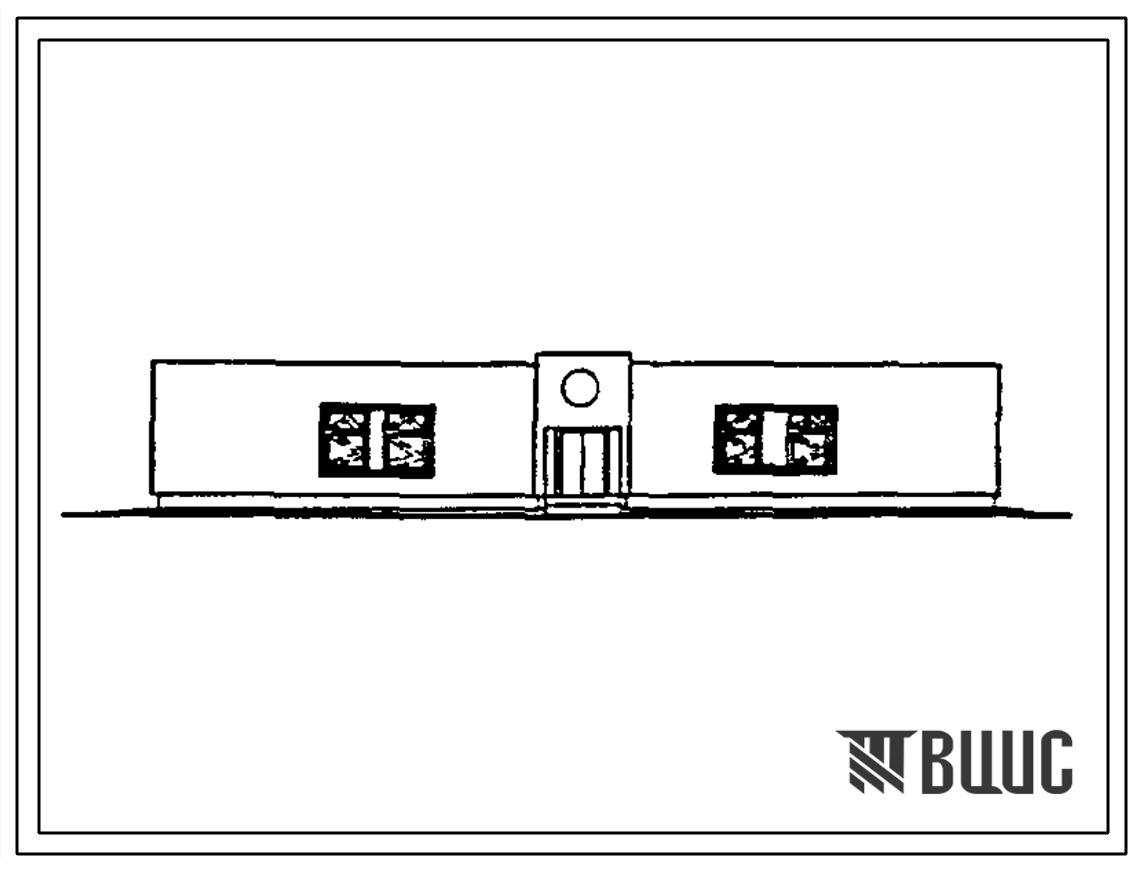

Изображения
Описание проекта

Амбулатория районной ветеринарной станции

Дополнительные данные

Расчетный показатель – 1 м² общей площади. (Всего расчетных показателей – 283,6).

Строительные конструкции и изделия

Фундаменты – ленточные монолитные бетонные марки 100.

Стены – кирпичные.

Перегородки – кирпичные.

Покрытия – сборные железобетонные панели по серии 1.141-1, вып. 59, типоразмеров – 1; сборные железобетонные плиты по серии 1.243-2, типоразмеров – 1.

Кровля – рулонная четырехслойная с утеплителем из пенобетона γ=400 кгс/м³.

Полы – асфальтобетонные, цементно-песчаные, из линолеума и керамической плитки.

Окна – деревянные по ГОСТ 11214-78, типоразмеров – 2.

Двери – деревянные по ГОСТ 17324-71, типоразмеров – 2; по серии 1.136-11, типоразмеров – 2; по ГОСТ 6629-74, типоразмеров – 2.

Наибольшая масса монтажного элемента ( плита покрытия) – 2,8 т.

Инженерное оборудование

Водопровод – объединенный: хозяйственно-питьевой, производственный и противопожарный. Напор на вводе 16 м.

Канализация – объединенная: бытовых и производственных стоков.

Отопление – водяное от внешних сетей с параметрами Т=105-70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – централизованное от внешних сетей.

Электроснабжение – от сетей напряжением 380/220В.

Электроосвещение – лампами накаливания и люминесцентными лампами.

Слаботочные устройства – телефон, радио, пожарная сигнализация.

Технологический процесс

Амбулатория предназначена для оказания ветеринарной лечебной помощи больным животным колхозов, различных других хозяйств и организаций района, а также скоту, находящемуся в личной собственности граждан.

Прием больных животных проводится ветврачом в манеже. При необходимости животных с незаразными заболеваниями направляют на лечение в стационар, а животных с заболеваниями инфекционного характера – в изолятор.

Клинико-лабораторные исследования крови, кала, мочи, желудочного сока животных проводят в диагностическом кабинете. Хранение, приготовление и отпуск лекарственных форм производятся в аптеке. Биопрепараты хранят в специальной кладовой.
