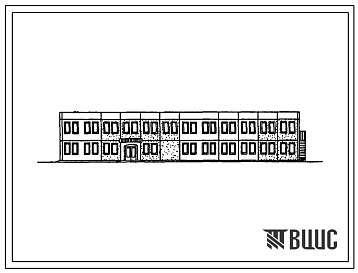

Типовой проект 807-10-135.90 Главный корпус районной ветеринарной станции с лабораторией для обслуживания 150 тыс. голов. Размеры здания - 12x36+12x30 м. Расчетная температура: -30°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты

Общие данные

Номер проекта

807-10-135.90

Наименование проекта

Главный корпус районной ветеринарной станции с лабораторией для обслуживания 150 тыс. голов. Размеры здания - 12x36+12x30 м. Расчетная температура: -30°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты

История изменений

807-10-135.90
является заменой
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Плиты железобетонные ленточных фундаментов. Технические условия
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
6 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры (не действует на территории РФ)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Часть 1, 2 Пояснительная записка. Технология производства. Архитектурные решения. Конструкции железобетонные. Отопление и вентиляция. Газоснабжение. Внутренние водопровод и канализация. Силовое электрооборудование. Автоматизация отопления и вентиляции. Связь и сигнализация
Новое название альбома:
Альбом 2
Строительные изделия
Новое название альбома:
Альбом 3
Спецификации оборудования
Новое название альбома:
Альбом 4
Ведомости потребности в материалах
Новое название альбома:
Альбом 5
Сметы ( часть 1, 2)
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

Главный корпус районной ветеринарной станции с лабораторией

для обслуживания 150 тыс. голов

Дополнительные данные

Проект разработан взамен 807-10-123.87 (кроме альбома 3).

За расчетный показатель принято 1000 голов обслуживаемых животных. (Количество расчетных единиц – 150).

Сметная документация составлена в нормах и ценах 1984 г.

Строительные конструкции и изделия

Фундаментные плиты – сборные железобетонные ГОСТ 13580-85, типоразмеров – 2.

Фундаментные блоки – ГОСТ 13579-78, типоразмеров – 13.

Вентиляционные блоки – сборные железобетонные серия 1.034.1-1, вып. 1, типоразмеров – 1; серия 1.034.1-1, вып. 4, типоразмеров – 1.

Стены наружные – сборные керамзитобетонные, серия 1.090.1-1/88, вып. 2-1, типоразмеров – 7.

Стены внутренние – сборные железобетонные серия 1.090.1-1/88, вып. 4-1, типоразмеров – 18.

Перегородки – сборные гипсокартонные серия 1.231.9-10, вып.2, типоразмеров – 2; кирпичные.

Покрытие – сборное железобетонное серия 1.090.1-1/88, вып. 5-1, типоразмеров – 4; серия 1.141-1, вып. 60, типоразмеров – 1; серия 1.242.1-3, вып.1, типоразмеров – 1.

Перекрытие – сборное железобетонное серия 1.090.1-./88, вып. 5-1, типоразмеров – 5.

Кровля – рулонная из 4-х слоев рубероида на битумной мастике.

Утеплитель - минеральные ватные плиты γ=100 кг/м³.

Лестницы – сборные железобетонные серия 1.050.1-2, вып. 1, типоразмеров – 2; металлические серия 1.450.3-6, вып. 1.

Ограждения – железобетонной лестницы серия 1.050.1-2, вып.8-2; металлической – серия 1.450.3-6, вып. 1.

Полы – керамические, линолеум, цементно-песчаные, мозаично-бетонные.

Окна – деревянные ГОСТ 11214-8, типоразмеров – 1; ГОСТ 12506-81, типоразмеров – 1.

Двери – деревянные ГОСТ 24698-81, типоразмеров – 3; ГОСТ 6629-88, типоразмеров – 6.

Перемычки – сборные железобетонные серия 1.038.1-1, вып.1, типоразмеров – 6.

Наибольшая масса монтажного элемента ( наружная стеновая панель) – 4.36 т.

Инженерное оборудование

Водопровод – объединенный хозяйственно-питьевой и производственный противопожарный. Напор на вводе 15 м., при пожаре – 22 м.

Канализация – раздельная: объединенная бытовых и производственных стоков ; производственная; водосток- внутренний с открытым пуском.

Отопление – отопление от наружных сетей, теплоноситель – вода 150-70ºС. В системе отопления 105-70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – централизованное.

Газоснабжение – от наружных сетей низкого давления.

Электроснабжение – от комплектной трансформаторной подстанции напряжение – 380/220В.

Связь и сигнализация – телефонная связь; радиосвязь; директорская связь; производственная громкоговорящая связь; автоматическая пожарная сигнализация; автоматическая охранная сигнализация; система оповещения о пожаре.

Техническая характеристика

Главный корпус районной ветеринарной станции с лабораторией предназначен для проведения лечебно-профилактических. Противоэпизоотических, ветеринарно-санитарных мероприятий и лабораторно-диагностической работы и обслуживает животноводство колхозов, других хозяйств, а также скот, состоящий в личной собственности граждан.

Обслуживаемое поголовье – 150 тыс. голов.

На двух этажах корпуса в осях 1÷3 расположены помещения станции с кабинетами для приема и лечения крупных и мелких больных животных; на остальных площадях размещаются диагностические кабинеты ветеринарной лаборатории, а также административные, бытовые и другие вспомогательные помещения станции и лаборатории.

К первому этажу примыкают помещения вивария, предназначенные для содержания мелких опытных животных.
