Типовой проект 807-13-18с.91 УБОЙНО-САНИТАРНЫЙ ПУНКТ ДЛЯ ОВЕЦ (ДО 10 ГОЛОВ В СУТКИ). СТЕНЫ КИРПИЧНЫЕ.

Общие данные

Номер проекта

807-13-18с.91

Наименование проекта

УБОЙНО-САНИТАРНЫЙ ПУНКТ ДЛЯ ОВЕЦ (ДО 10 ГОЛОВ В СУТКИ). СТЕНЫ КИРПИЧНЫЕ.

История изменений

807-13-18с.91
является заменой
является заменой

На данный проект имеется

Документация в электронном виде


Нормативные документы

Номер документа
Наименование
ГОСТ 25530-82 Изделия штучные шелковые и полушелковые. Первичная упаковка и маркировка (с Изменениями N 1, 2)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
– Пояснительная записка.
Новое название альбома:
Альбом 2
Технология производства. Холодоснабжение. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация. Силовое электрооборудование и электрическое освещение. Спецификации оборудования.
Новое название альбома:
Альбом 3
Сметы. Ведомости потребности в материалах.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

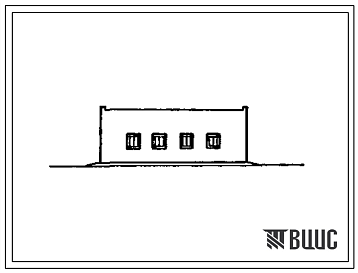

Изображения
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – монолитные из бетона В 3,5.

Стены и перегородки из кирпича КР75/1650/15 ГОСТ 530/80.

Покрытие – сборные железобетонные плиты серии 1.865.1-4/89,вып.1,типоразмеров-1.

Кровля – рулонная 4-х слойная.

Полы – бетонные, линолеумные, керамическая плитка.

Окна – ГОСТ 12506-81,типоразмеров-1.

Двери – ГОСТ 14624-84, 6629-88,типоразмеров-4.

Наибольшая масса монтажного элемента (плита покрытия)-2,9т.

ОТДЕЛКА

Наружная – расшивка швов.

Внутренняя – штукатурка, окраска эмалями и известковая окраска.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – хозяйственно-питьевой. Напор на вводе 8,0 м.

Канализация – хозбытовая и производственная.

Отопление – от встроенных котлов КЧМ-ЗДГ-М на твердом топливе. Нагревательные приборы – конвекторы «Универсал».

Вентиляция – вытяжная механическая и естественная.

Горячее водоснабжение – децентрализованное от водоводяного подогревателя.

Электроснабжение – от низковольтных сетей 380/220 В.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Убойно-санитарный пункт предназначен для вынужденного убоя овец, крупного рогатого скота и свиней при одновременной переработке одного вида животных, а также для вскрытия и утилизации трупов.

Убойно-санитарный пункт рассчитан на ежедневный убой животных в следующем количестве: овец до 10 голов, крупного рогатого скота и свиней до 3 голов.

Животные, после предварительного осмотра поступают в помещение для убоя. Крупный рогатый скот и свиней сначала оглушают электростеклом, затем с помощью тали поднимают на путь обескровливания. Овец сразу поднимают на путь обескровливания.

Съемка шкурок, отрезание головы, нутровка и инспекция внутренностей туши производится в подвешенном состоянии.

Шкуру снимают с помощью ручной лебедки и передают в помещение для посола и временного хранения.

Желудок и кишечник передают в помещение для вскрытия желудочно-кишечного тракта, где их освобождают от содержимого (каныги) и промывают. Желудок и кишечник собирают во флягу и отвозят на мясокомбинат, где осуществляют окончательную их обработку.

Внутренние органы осматривают на столе для разборки ливера, а головы - на вешалах. Пригодные в пищу органы после взвешивания помещают для временного хранения в холодильный шкаф.

Разделанную тушу подвергают санитарной обработке (туалету) и после остывания откатывают по подвесному пути в камеру для временного хранения туш при температуре -20С.

Забракованные органы и ткани (конфискаты), части туши передаются в утилизационное отделение для проварки в пищеварочном котле.

Трупы павших животных поступают во вскрывочную утилизационного отделения, где их вскрывают и берут пробы для лабораторных исследований. По заключению ветврача трупы целиком или частично направляются в утилизационную для проварки в пищеварочном котле. По указанию ветврача, полученные после проверки продукты могут использоваться на корм другим видам животных.

Дезинфекцию помещений убойно-санитарного пункта проводят ежедневно в конце смены.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Сметная документация разработана в ценах 1984 года и пересчитана по индексам в цены 1991 года. Проект разработан взамен Т.П. 807-13-3.
