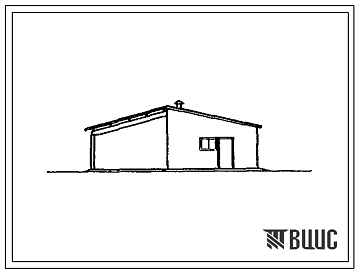

Типовой проект 803-6-1.85 Кормосмесительная для овец производительностью 6 т/ч. Размеры здания - 12x6 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - железобетонные плиты

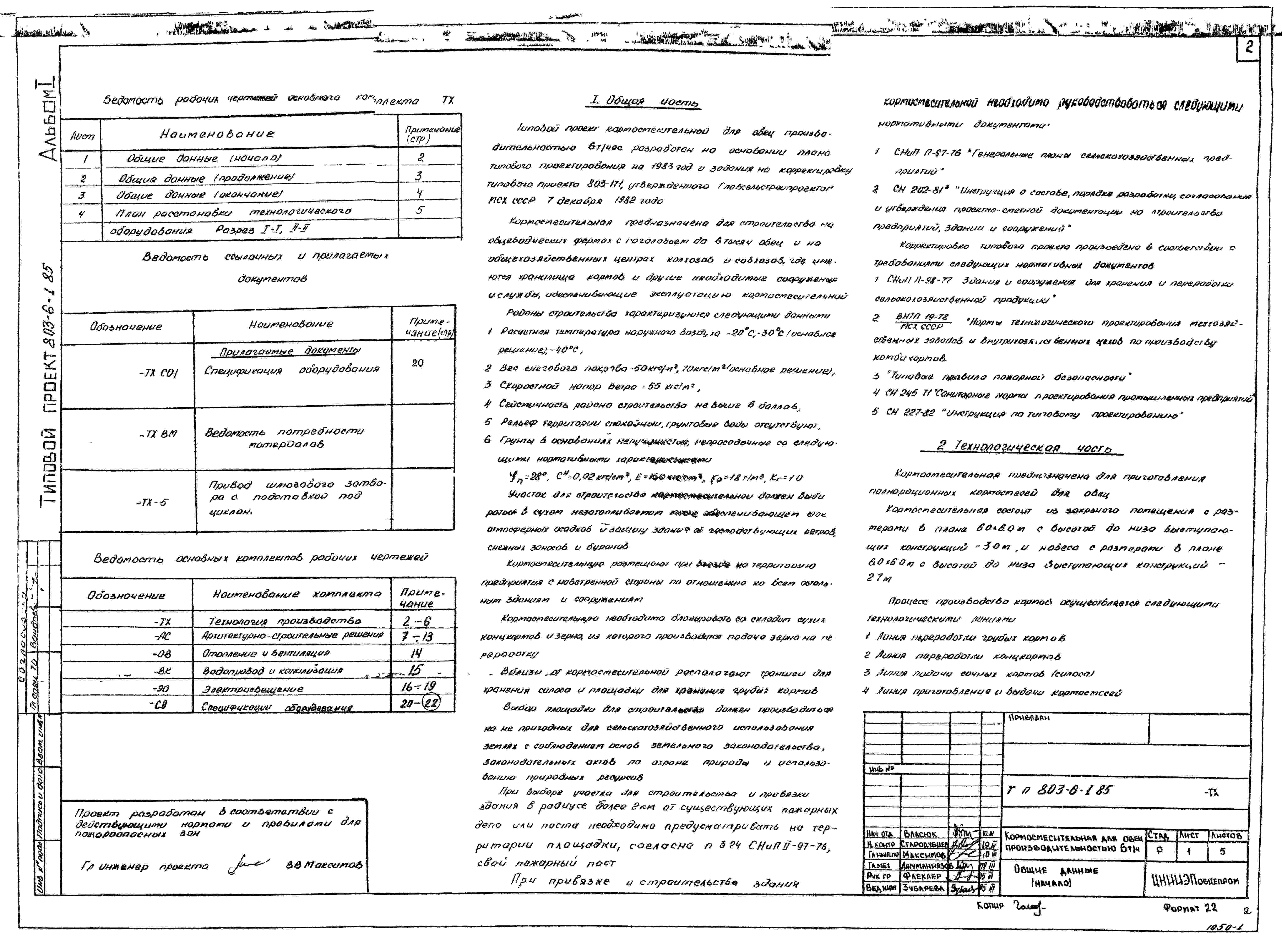

Общие данные

Номер проекта

803-6-1.85

Наименование проекта

Кормосмесительная для овец производительностью 6 т/ч. Размеры здания - 12x6 м. Расчетная температура: -20, -30, -40°С. Стены – кирпичные. Покрытие - железобетонные плиты

История изменений

803-6-1.85
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома

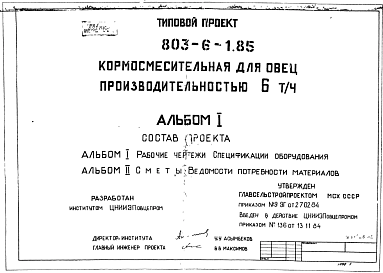

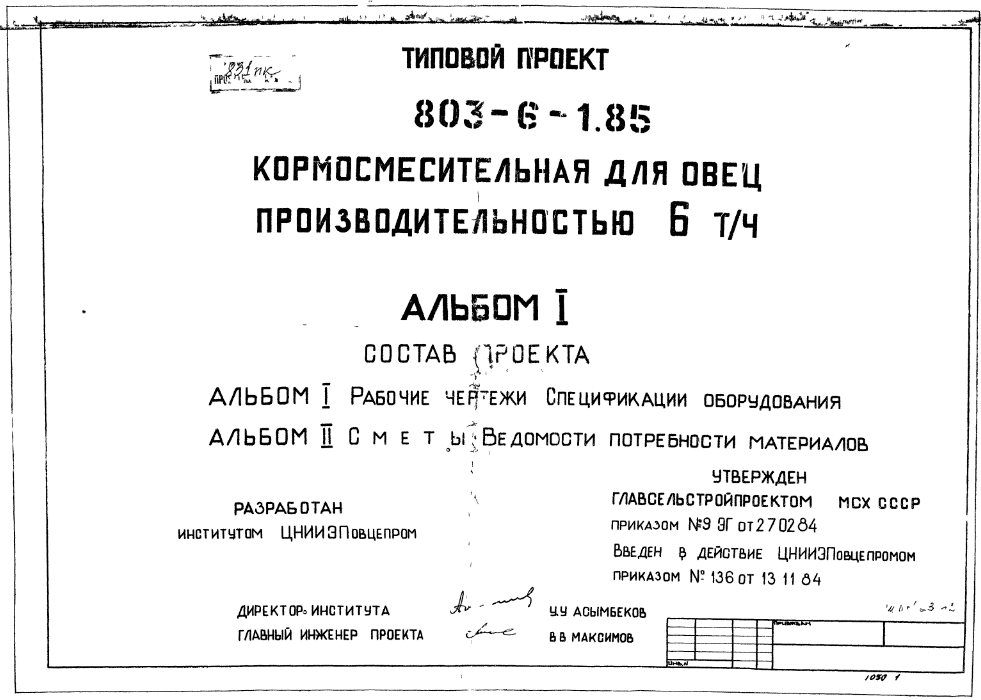

Альбом 1.
Рабочие чертежи. Спецификации оборудования.<br /> <br />
Новое название альбома:

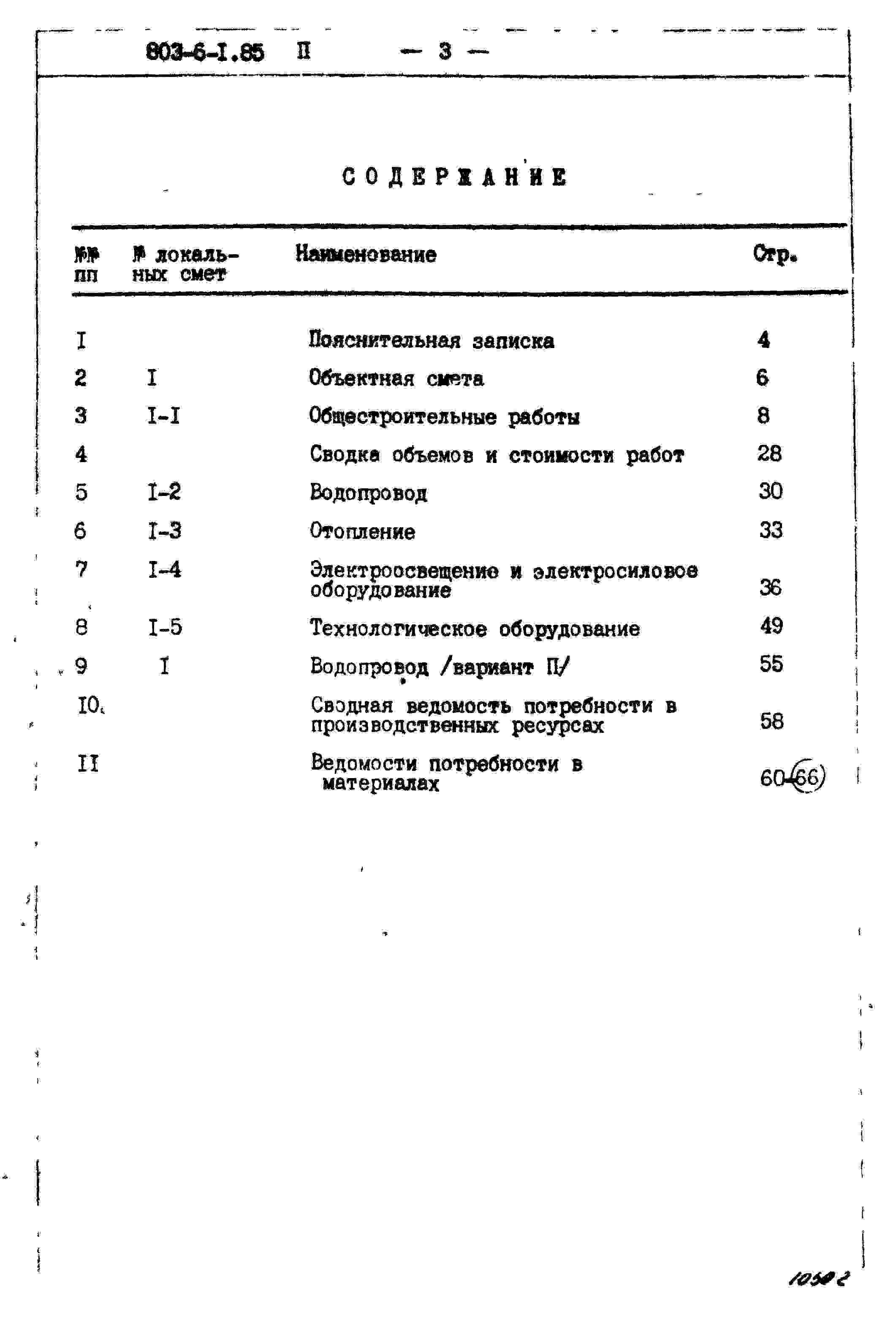

Альбом 2.
Сметы. Ведомости потребности в материалах.<br /> <br />
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Изображения
Описание проекта

Типовой проект разработан взамен типового проекта 803-171.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – монолитные бетонные и сборные железобетонные ГОСТ 24022-80 (типоразмеров-1)

Колонны – сборные железобетонные серии 1.823-1. вып. 1 (типоразмеров-1)

Прогоны – сборные железобетонные серии 1.462-14, вып. 1 (типоразмеров-1)

Балки – сборные железобетонные серии 1.862-2, вып. 1 (типоразмеров-1)

Стены – кирпичные ГОСТ 530-80

Покрытие – сборные железобетонные плиты серии 1.865.1-4/80, вып. 1 (типоразмеров-1)

Кровля – асбестоцементные волнистые листы унифицированного профиля ГОСТ 16233-77*

Полы – бетонные

Окна – ГОСТ 12506-81

Двери – ГОСТ 17324-71

Наибольшая масса монтажного элемента (плита покрытия) 2,85 т

ОТДЕЛКА

НАРУЖНАЯ

Расшивка IIIВов

ВНУТРЕННЯЯ

Расшивка IIIВов с подрезкой, известковая окраска

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – производственный, напор на вводе – 6,0 м

Отопление – радиаторами М-140 с электродными приставками

Вентиляция – естественная

Электроснабжение – от низковольтных сетей 380/220 В

СТЕПЕНЬ ОГНЕСТОЙКОСТИ – вторая

РАСЧЕТНАЯ ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА – минус 20, 30, 400С

ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ – обычные

КЛИМАТИЧЕСКИЕ РАЙОНЫ – 1, Ш

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Кормосмесительная для овец производительностью 6 т/ч предназначена для строительства на овцеводческих фермах с поголовьем до 6 тысяч овец и на общехозяйственных центрах колхозов и совхозов, где имеются хранилища кормов.

Кормосмесительную для овец необходимо блокировать со складом сухих концкормов и зерна, из которого производится подача зерна на переработку.

Кормосмесительная предназначена для приготовления полнорационных кормосмесей для овец.

Процесс производства кормов осуществляется следующими технологическими линиями:

1. Линия переработки грубых кормов

2. Линия переработки концкормов

3. Линия подачи сочных кормов (силоса)

4. Линия переработки микродобавок

5. Линия приготовления и выдачи кормосмесей

Сочные и грубые корма (силос, сено, солома), предварительно измельченные погрузчиком ПСК-5, кормораздатчиком КТУ-10 подвозятся к кормосмесительной. Силос подается на загрузочный транспортер АПС-6 с помощью ленточного конвейера. Грубые корма подаются в измельчитель грубых кормов ИГК-ЗОБ-П для дополнительного измельчения. Измельченная масса при помощи циклона и шлюзового затвора подается на загрузочный транспортер для подачи в смеситель С-7-1. Дозирование силоса и грубых кормов осуществляется при выгрузке их из кормораздатчика КТУ-10 на транспортер С-382А и в измельчитель ИГК-ЗОБ-П.

Подача концкормов со склада к дробилке КДУ-2 производится переносным шнековым погрузчиком ПШП-4А. Микродобавки взвешиваются и подаются вместе с концкормами через дробилку КДУ-2 в смеситель. В смесителе производится смешивание всех составляющих компонентов (без запаривания) с добавлением воды в течении 15-20 мин.

Готовую смесь выгружают транспортером ТС-40М в кормораздатчик и раздают в кормушки.

ПРОИЗВОДСТВЕННАЯ ПРОГРАММА

Производительность – 6 т/ч

Расчетный показатель – 1 т/ч

ПОТРЕБНОСТЬ В СЫРЬЕ И РЕСУРСАХ

Вода – 0,5 (3,5) м3/ч (м3/сут)

Годовое потребление электроэнергии – 50,57 Мвт.ч

РЕЖИМ РАБОТЫ И ШТАТЫ

Количество смен – 1

Общее количество работающих – 3

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Показатели приведены для условия строительства при температуре наружного воздуха минус 300С, весом снегового покрова 70 кгс/м2. Смета составлена в ценах 1984 г. Проект разработан взамен т.п. 803-171.
