Типовой проект 803-3-141.88 Овчарня для ягнения на 1000 каракульских маток. Содержание - пастбищно-стойловое. Раздача кормов – мобильная. Поение - из автопоилок. Удаление навоза – бульдозером. Размеры здания - 12x96 м. Расчетная температура: -20°С. Стены - панельн

Общие данные

Номер проекта

803-3-141.88

Наименование проекта

Овчарня для ягнения на 1000 каракульских маток. Содержание - пастбищно-стойловое. Раздача кормов – мобильная. Поение - из автопоилок. Удаление навоза – бульдозером. Размеры здания - 12x96 м. Расчетная температура: -20°С. Стены - панельн

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
ГОСТ 24530-80 Упоры шаговые шарнирные. Конструкция и размеры (с Изменением N 1)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 0
Общая пояснительная записка
Новое название альбома:
Альбом 1
Рабочие чертежи. Спецификации оборудования
Новое название альбома:
Альбом 2
Сметы. Ведомости потребности в материалах.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

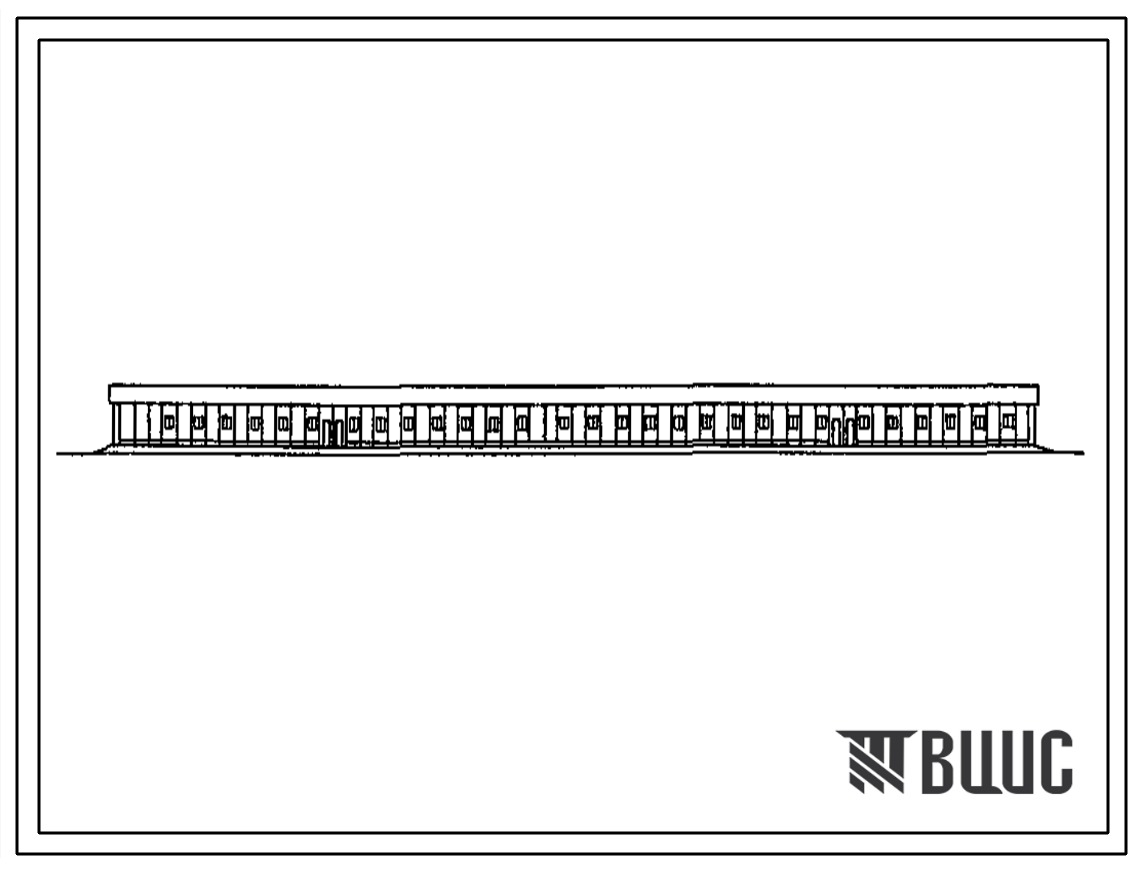

Изображения
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты под колонны – сборные железобетонные по ГОСТ 24022-80 (типоразмеров-1). Под торцовые кирпичные стены – монолитные из бетона класса В3,5

Цокольные панели – сборные железобетонные по серии 1.817.1-1. вып. 1 (типоразмеров-1)

Колонны – сборные железобетонные по серии 1.823.1-2, вып. 1 (типоразмеров-1)

Стены – панели на деревянном каркасе по серии 1.832.5-11, вып. 1 (типоразмеров-1). Торцовые стены из кирпича М75 ГОСТ 530-80

Перегородки – армокирпичные из кирпича М75 ГОСТ 530-80

Фермы – металлодеревянные по серии 1.063.9-2 (типоразмеров-1)

Покрытие – плиты с деревянным каркасом по серии 1.865-6, вып. 1 (типоразмеров-1)

Кровля – волнистые асбестоцементные листы унифицированного профиля ГОСТ 16233-77*

Полы – земляные, бетонные и линолеумные

Окна – по ГОСТ 12506-81 (типоразмеров-1)

Двери – по ГОСТ 14624-84 (типоразмеров-1)

Ворота – по ГОСТ 18853-77* (типоразмеров-1)

Наибольшая масса монтажного элемента (фундамент) – 0,9 т

ОТДЕЛКА

НАРУЖНАЯ

Расшивка IIIВов

ВНУТРЕННЯЯ

Известковая окраска, окраска эмалью

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – производственный питьевого качества. Напор на вводе – 10 м

Отопление помещений для дежурного персонала и подогрева воды электрообогревателями

Вентиляция – естественная через вентиляционные шахты

Электроснабжение – от низковольтных сетей напряжением 380/220 В

СТЕПЕНЬ ОГНЕСТОЙКОСТИ – пятая

РАСЧЕТНАЯ ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА – минус 200С

ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ – обычные

КЛИМАТИЧЕСКИЙ РАЙОН – Ш

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Овчарня на 1000 маток входит в состав каракулеводческой фермы на 3 тысячи маток и предназначена для содержания суягных маток, проведения ягнения и содержания маток с ягнятами в стойловый период.

Содержание маток – пастбищно-стойловое с продолжительностью стойлового периода 90 дней. В летний пастбищный период поголовье содержится на естественных отгонных неогороженных пастбищах.

Осеменение маток – искусственное, цикличное, предусмотрено на стационарном пункте искусственного осеменения в октябре-ноябре, ягнение – в марте-апреле месяцах.

Овчарня используется для проведения ягнения трех отар, но в разные сроки.

Суягных маток в овчарне содержат в 10-и секциях, разделенных переносными щитами, группами по 100 голов. Содержание и кормление в этот период осуществляется в основном на выгульно-кормовых площадках.

За 10 дней до ягнения в овчарне проводят дезинфекцию помещения и технологического оборудования. Помещение для ягнения делят щитами на 40 секций по 25 маток с площадью пола 0,87 м2 на голову. В каждой секции устанавливают по 2 индивидуальные клетки, которые оборудуются кормушками, поилками и над смежными клетками подвешиваются по одному инфракрасному облучателю.

Ягнение в овчарне продолжается в течение 8…20 дней и зависит от продолжительности формирования данной группы маток при осеменении. Ягнят получают с минимальной возрастной разницей.

Многоплодных маток с хорошим материнским инстинктом после ягнения оставляют в секциях, а маток плохо принимающих ягнят помещают в индивидуальные клетки на 1…2 дня затем выпускают в секцию.

В период ягнения проводится бонитировка всех ягнят 1…2-х дневного возраста, в результате которой 50% от народившихся ягнят (в основном баранчики) отправляются для забоя на смушки.

Матки, не имеющие ягнят, переводятся на выгульно-кормовую площадку, где формируют из них группы по 100 голов подлежащие доению в течение 60 дней.

В конце ягнения в каждой секции остается по 12-13 маток с ягнятами, которые через пять дней объединяются в группы по 25 маток с ягнятами. Через 10 дней после окончания ягнения проводят повторное укрупнение групп до 50 голов, которое производят при переводе их в овчарню для содержания маток с ягнятами.

Ягнение второй и третьей группы проходит аналогично первой.

Кормление маток в период ягнения и содержания их с ягнятами (в возрасте до 25 дней) производится только внутри овчарни, в остальное время – на выгульно-кормовой площадке.

Фронт кормления на одну матку в овчарне составляет от 0,08 м, в начале ягнения, до 0,16 м в конце ягнения, при ненормированном кормлении, на выгульно-кормовых площадках – 0,32 м, для ягнят в «столовых» - 0,12 м на голову.

Подвоз и раздача в кормушки гранулированных кормов осуществляется раздатчиком РЗГ-В-5, а рассыпных кормосмесей в индивидуальные клетки и «столовые» для ягнят – ручными тележками ТУ-300.

Поение овец внутри овчарни осуществляется из автоматических поилок ГАО-4А, в индивидуальных клетках – из наливных поилок ПО-1А, а на выгулах – из групповых поилок АГК-4Б с электроподогревом воды в зимний период.

Уборка навоза из помещений производится после каждого тура ягнения, а с выгульно-кормовой площадки один раз в год после перевода маток на пастбища. Уборку осуществляют бульдозером с последующим вывозом на полевые навозохранилища.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

В проекте разработана выгульно-кормовая площадка с общей сметной стоимостью 26,65 тыс.руб. Сметная документация составлена в нормах и ценах 1984 года.
