Типовой проект 801-5-52.12.87 Молокоприемная производительностью 6 т молока в сутки. Размеры здания - 6x12 м. Расчетная температура: -20, -30°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты

Общие данные

Номер проекта

801-5-52.12.87

Наименование проекта

Молокоприемная производительностью 6 т молока в сутки. Размеры здания - 6x12 м. Расчетная температура: -20, -30°С. Стены - панельные легкобетонные. Покрытие - железобетонные плиты

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Нормативные документы

Номер документа
Наименование
Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия
Сваи-колонны железобетонные двухконсольные для сельскохозяйственных зданий. Конструкция и размеры (Разделы 1-4, Черт. 1.0.0.00, 1.1.0.00, 2.0.0.00, 1.0.0.00 СБ, 1.1.0.00 СБ, 2.0.0.00 СБ)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1.
Пояснительная записка. Технология производства. Архитектурно-строительные решения. Внутренние водопровод и канализация. Отопление и вентиляция. Электротехнические чертежи. Связь и сигнализация.
Новое название альбома:
Альбом 2.
Изделия индустриального изготовления ( из т.п. 801-2.85.12.87). Часть 1. Двухслойные стеновые легкобетонные панели повышенной заводской готовности и стеновые двухслойные панели из легких бетонов для сельскохозяйственных зданий при Сн=-300С. Часть 2. Двухслойные стеновые легкобетонные панели повышенной заводской готовности и стеновые двухслойные панели из легких бетонов для сельскохозяйственных зданий при Сн=-200С. Часть 3. Перегородки сборные, фундаменты под оборудование и серийные железобетонные изделия с дополнительными закладными деталями.
Новое название альбома:
Альбом 3.
Спецификации оборудования.
Новое название альбома:
Альбом 4.
Ведомости потребности в материалах.
Новое название альбома:
Альбом 5.
Сметы.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

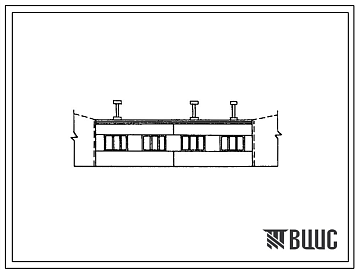

Изображения
Описание проекта

МОЛОКОПРИЕМНАЯ ПРОИЗВОДИТЕЛЬНОСТЬЮ 6 ТОНН МОЛОКА В СУТКИ.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Молочная – 27,8 м2.

Вакуумнасосная – 10,4 м2.

Коридор – 16,8 м2.

Лаборатория – 6,4 м2.

Моечная – 6,3 м2.

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ.

Агрегат доильный АДМ-8 (комплект на 200 голов) – 2.

Электроводонагреватель УАП-400/09 – 2.

Резервуар молокоприемный ПБ-ОРМ-0,5 – 1.

Насос для молока 36.МЦ10-20 – 1.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЙ.

Фундаменты – сборные железобетонные по ГОСТ 24022-80, типоразмеров – 2.

Фундаментные балки – сборные железобетонные серии 1.415-1 вып.1, типоразмеров – 1.

Колонны – сборные железобетонные по серии 1.823.1-2, вып.1, типоразмеров – 1. Или сваи – колонны по ГОСТ 19804.7-83, типоразмеров – 1.

Покрытие – совмещенное из комплексных плит серии 1.865.1-11. вып.1, типоразмеров – 2.

Стены – двухслойные железобетонные панели из легкого бетона ∂=900кг/м3 серии 1.832.1-9, вып.0,1,2, типоразмеров – 6. Или по серии 1.832.1-10, вып.0,1,2, типоразмеров – 3.

Перегородки – сборные железобетонные, индивидуальные, типоразмеров – 3.

Утеплитель покрытия – гидрофобизированные минераловатные плиты повышенной жесткости ∂=200кг/м3.

Кровля – рулонная, 4 слоя рубероида РМД-50 на битумной мастике.

Полы – бетонные, из керамической плитки.

Окна – деревянные по ГОСТ 12506-81, типоразмеров – 1.

Двери – деревянные по ГОСТ 14624-84, типоразмеров – 1.

Наибольшая масса монтажного элемента (панель стеновая) – 3,5т или 7,3т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой.

Канализация – производственная.

Отопление – от санитарного пропускника на 30 человек с электрокотельной, водяное.

Вентиляция – вытяжная с естественным побуждением.

Электроснабжение – от санитарного пропускника на 30 человек с электрокотельной 380/220В.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС.

Молокоприемная предназначена для сбора, первичной обработки и кратковременного хранения молока. Проектом предусматривается использование молокоприемной при доении коров в стойлах в двух вариантах:

- в молокопровод при помощи доильного агрегата АДМ-8;

- в переносные доильные ведра при помощи агрегата ДАС-2Б.

При доении агрегатом АДМ-8 молоко из коровника по молокопроводу поступает в молочный резервуар ПБ-ОРМ-0,5 и далее насосом перекачивается по транспортному молокопроводу в молочный блок.

При доении агрегатом ДАС-2Б молоко из доильных ведер сливается во фляги и на тележках перевозится в молокоприемную, где оно взвешивается на весах, собирается в молочном резервуаре АБ-ОРМ-0,5 и затем насосом перекачивается в молочную.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Основные технико-экономические показатели даны для варианта доения в молокопровод. За расчетный показатель принято 1 тонна молока (количество единиц – 6). Сметная документация составлена в нормах и ценах 1984 г.
