Типовой проект 272-23-21п.87 Комплексное предприятие общественного питания на 150 мест (в каркасно-панельных конструкциях)

Общие данные

Номер проекта

272-23-21п.87

Наименование проекта

Комплексное предприятие общественного питания на 150 мест (в каркасно-панельных конструкциях)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

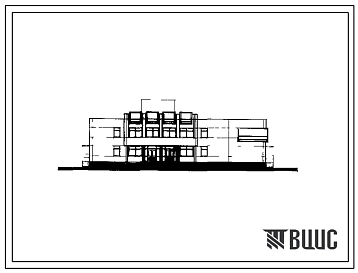

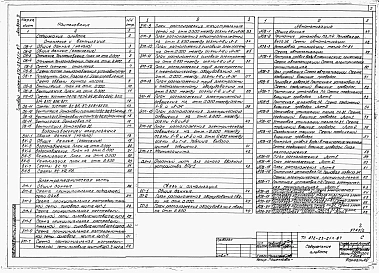

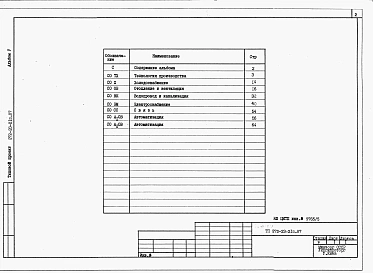

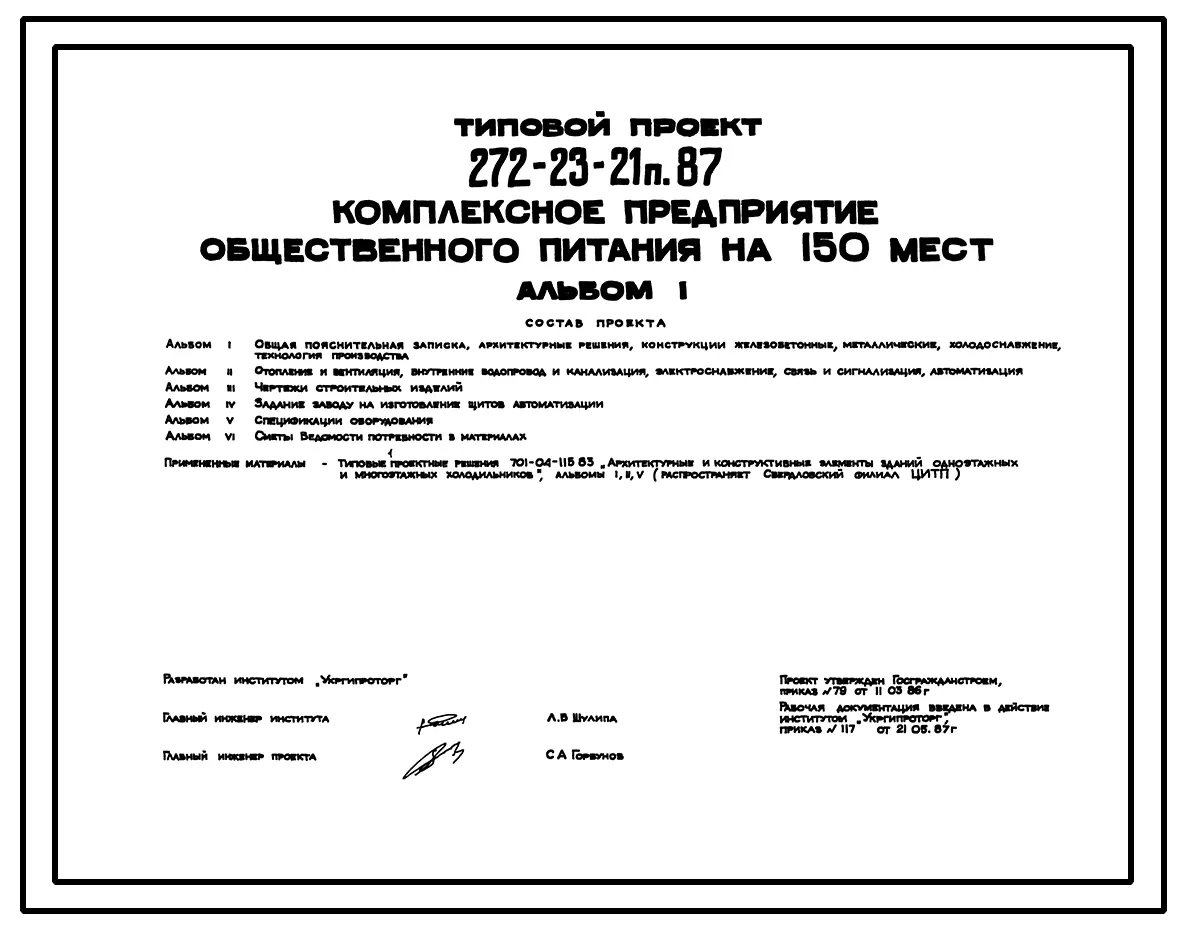

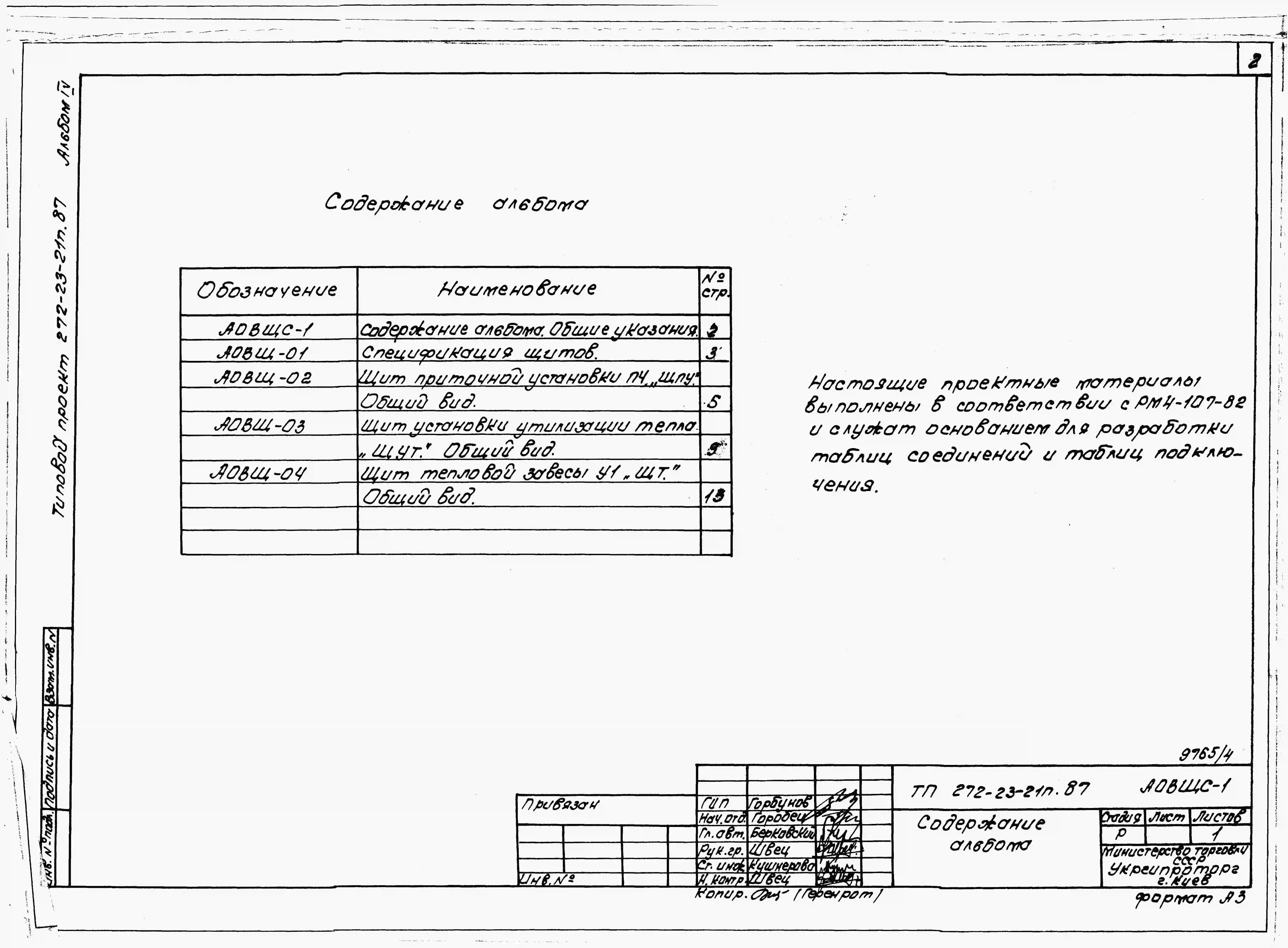

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

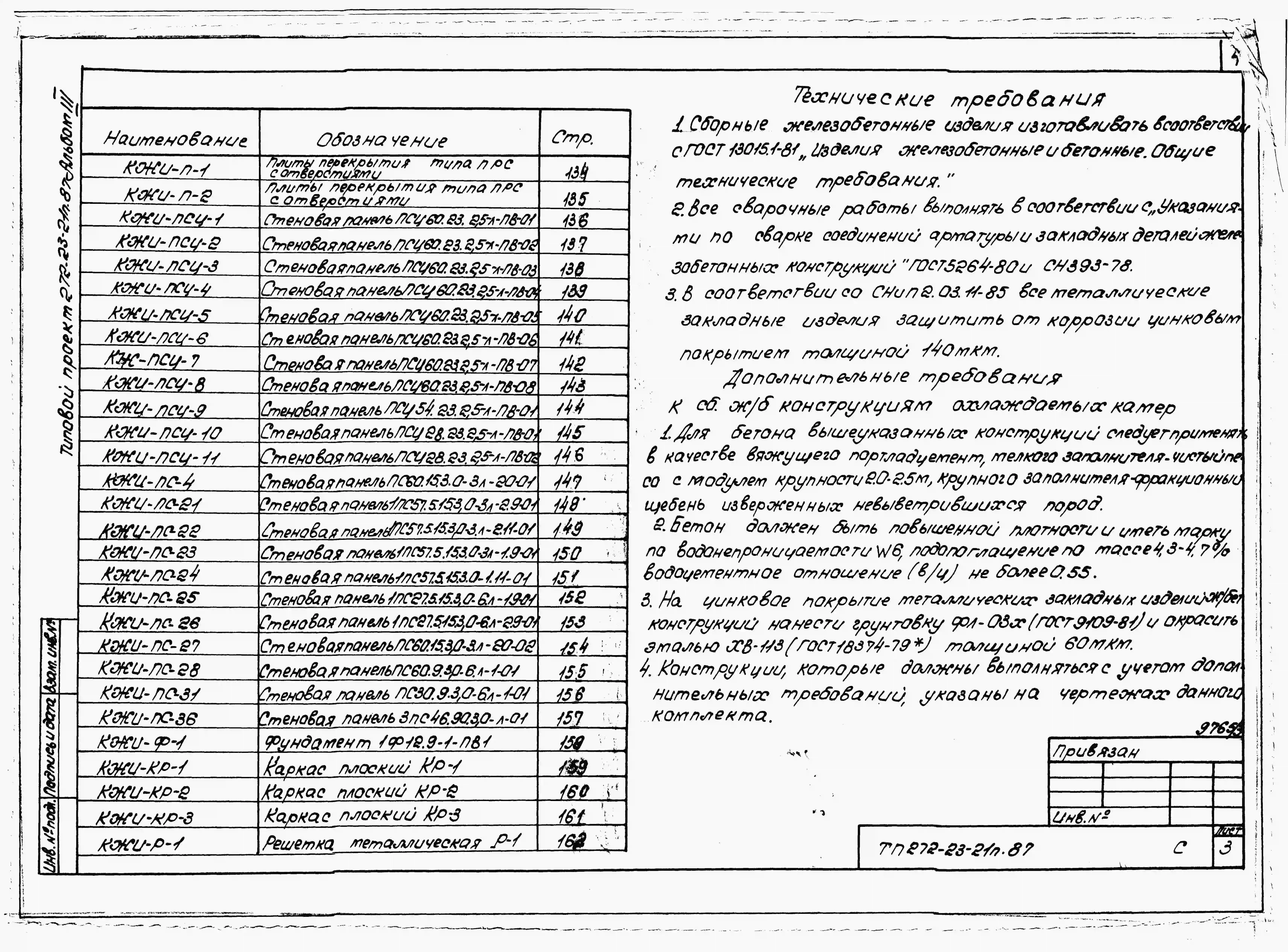

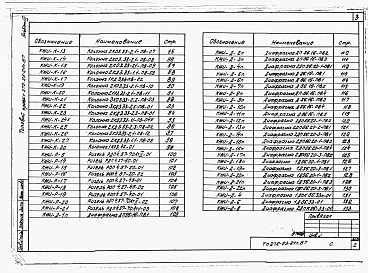

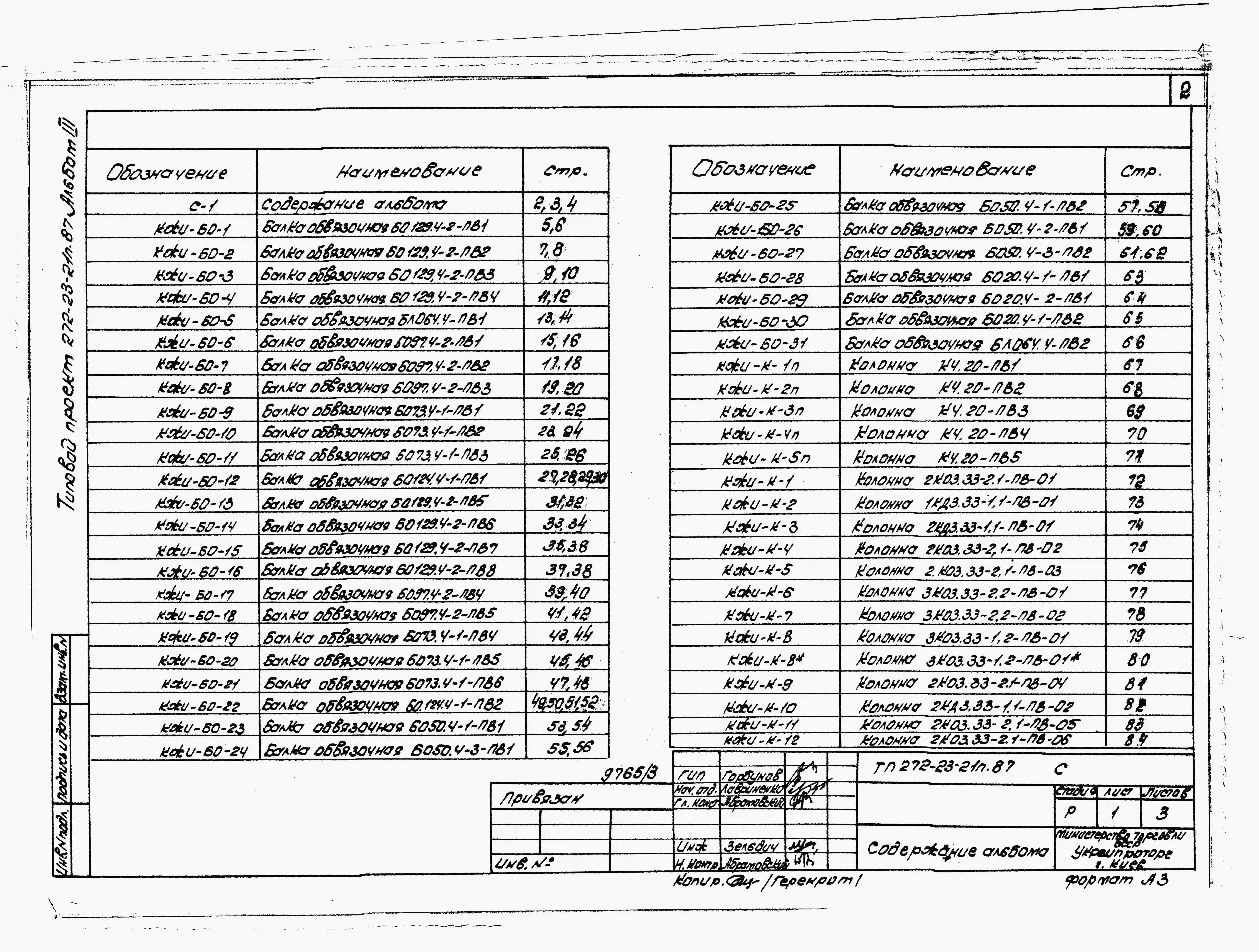

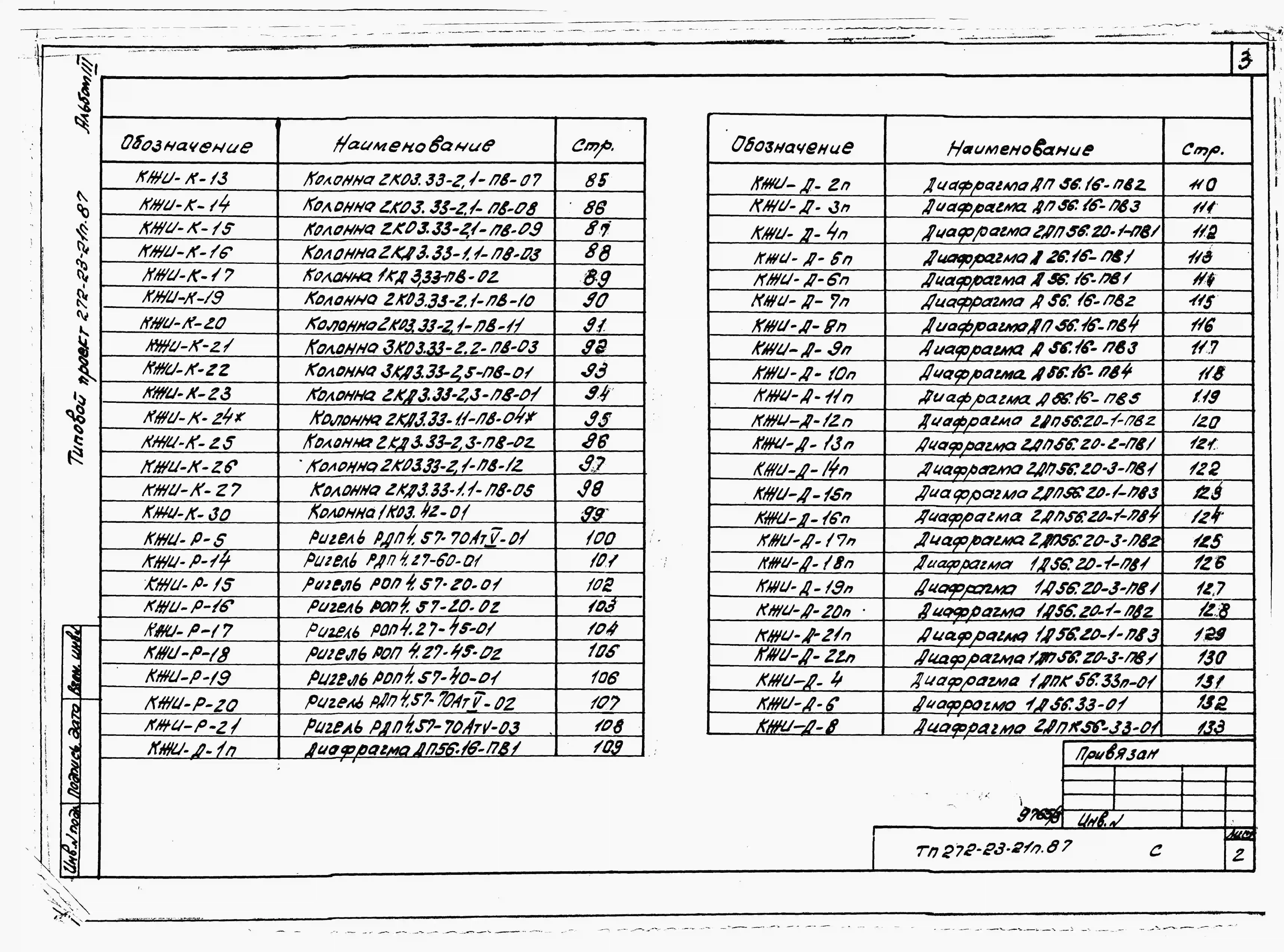

Альбом 3
Чертежи строительных изделий.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

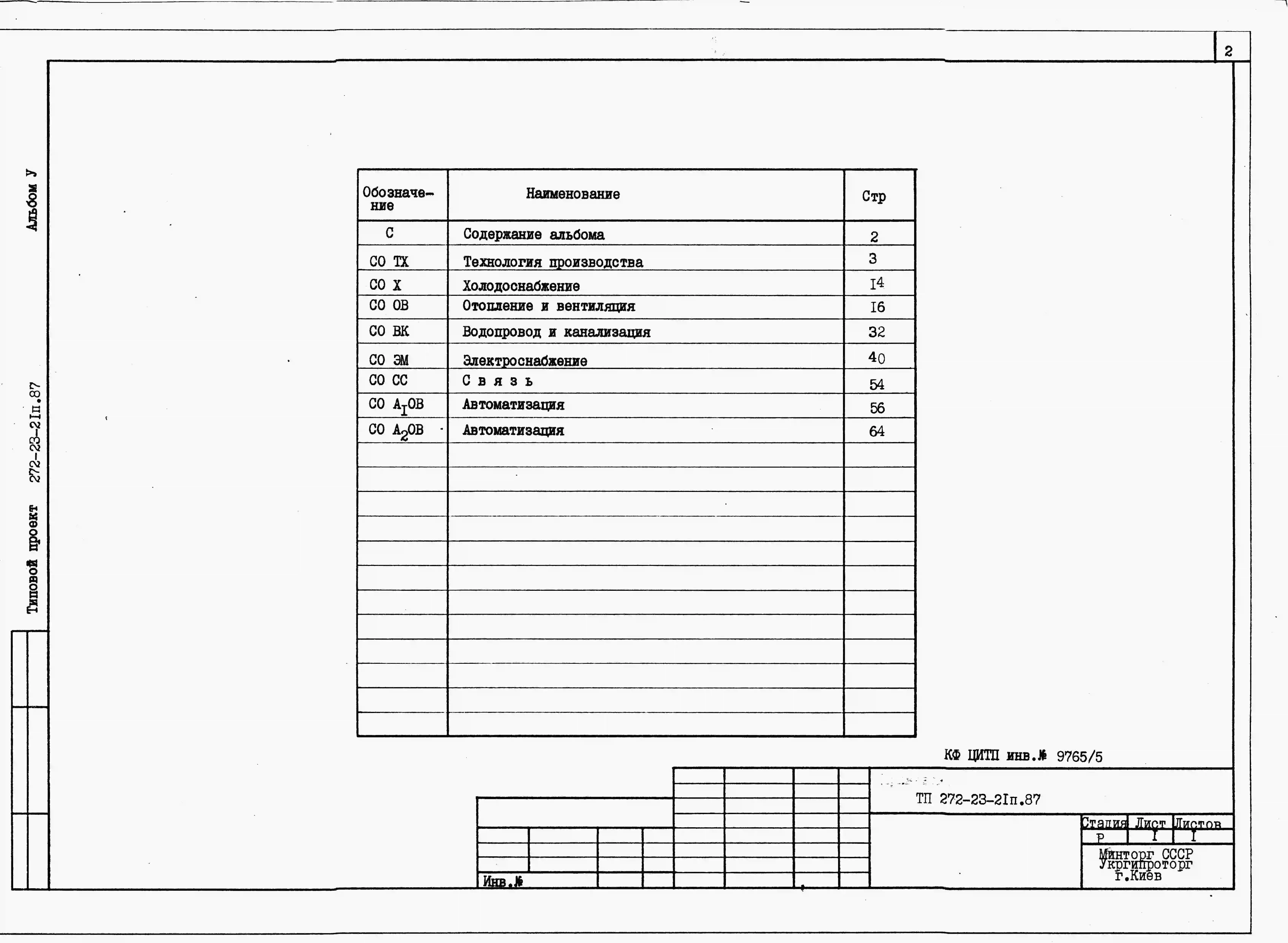

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

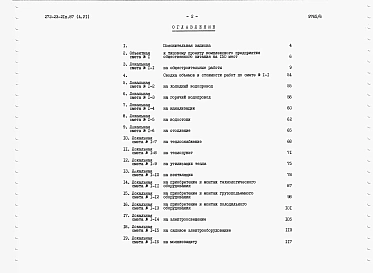

Альбом 6
Сметы. Ведомости потребности в материалах.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Вестибюль для посетителей – 22,2м2.
Гардероб для посетителей – 9,0 м2.
Умывальная – 7,7 м2.
Уборные для посетителей – 15,5 м2.
Торговый зал магазина кулинарии на 3 рабочих места – 51,9 м2.
Подсобные помещения магазина кулинарии – 13,9 м2.
Моечная магазина кулинарии – 4,8 м2.
Кладовая упаковочных материалов – 4,8 м2.
Камера тепловой завесы – 16,0 м2.
Гардеробы для персонала – 43,7 м2.
Душевые – 6,6 м2.
Машинное отделение охлаждаемых камер – 13,2 м2.
Охлаждаемые камеры – 41,6 м2.
Тамбур охлаждаемых камер – 6,7 м2.
Помещение для завеса, разделки и выпечки кондитерских изделий – 73,8 м2.
Отделение отделки кондитерских изделий – 15,8 м2.
Кладовая кондитерских изделий – 9,9 м2.
Помещение для подготовки яиц – 5,9 м2.
Кладовая суточного запаса продуктов – 6,3 м2.
Моечная тары и инвентаря – 5,8 м2.
Кладовая инвентаря – 6,5 м2.
Электрощитовая – 15,0 м2.
Бельевая – 6,4 м2.
Камера пищевых отходов – 16,3 м2.
кабинет директора – 6,5 м2.
Контора – 14,4 м2.
Коридоры – 192,8 м2.
Вестибюль для персонала – 5,5 м2.
Помещения уборочного инвентаря – 8,8 м2.
Помещение персонала – 16,00 м2.
Гардероб официантов – 16,2 м2.
Кладовая сухих продуктов – 9,6 м2.
Загрузочная – 28,4 м2.
Кладовая полуфабрикатной тары – 6,4 м2.
Кладовая и моечная тары – 14,8 м2.
Кладовая винно-водочных изделий – 6,0 м2.
Теплопункт – 7,7 м2.
Уборные для персонала – 12,6 м2.
Кладовая инструментов – 1,8 м2.
Тамбуры – 17,8 м2.
Рампа – 48,2 м2.
Зал ресторана на 80 мест – 144,0 м2.
Банкетный зал на 20 мест – 36,3 м2.
Холодный цех – 19,1 м2.
Горячий цех ресторана – 43,4 м2.
Буфет – 19,7 м2.
Сервизная – 9,7 м2.
Помещение официантов – 6,0 м2.
Моечная кухонной посуды ресторана – 7,8 м2.
Моечная столовой посуды ресторана – 25,2 м2.
Зал кафе на 50 мест – 72,9 м2.
Горячий цех кафе – 38,3 м2.
Моечная кухонной посуды кафе – 6,3 м2.
Моечная столовой посуды кафе – 17,2 м2.
Хлеборезка – 6,1 м2.
Доготовочный цех – 10,7 м2.
Цех обработки зелени – 8,0 м2.
Комната заведующего производством – 7,4 м2.
Помещение утилизации тепла – 50,0 м2.
Аванзал – 18,7 м2.
Венткамера – 34,4 м2.
Машинное помещение лифта – 22,2 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – монолитные железобетонные, бетон В15; сборные железобетонные по серии 1.020.1-3пв, вып.1-1, типоразмеров – 1.
Связи-распорки – сборные железобетонные по серии 1.020.1-3пв, вып.1-1, типоразмеров – 1.
Обвязочные балки – сборные железобетонные по серии 1.020.1-3пв, вып.1-3, типоразмеров – 8.
Колонны – сборные железобетонные по серии 1.020.1-3пв, вып.1-3, типоразмеров – 1; вып.2-1, типоразмеров – 5; по серии 1.020-1/83, вып.2-1, типоразмеров – 1.
Диафрагмы жесткости – сборные железобетонные по серии 1.020.1-3пв, вып.4-3, типоразмеров – 8; по серии 1.020-1/83, вып.4-1, типоразмеров – 4.
Ригели – сборные железобетонные по серии 1.020-1/83, ып.3-1, типоразмеров – 7.
Балки – сборные железобетонные по ГОСТ24893.1-81, типоразмеров – 1.
Плиты перекрытий и покрытий – сборные железобетонные по серии 1.041.1-2, вып.1, типоразмеров – 2; вып.5, типоразмеров – 2; вып.6, типоразмеров – 2; по серии 1.141-1, вып.60, типоразмеров – 2; вып.63, типоразмеров – 2; по серии 3.006.1-2/82, вып.1-2, типоразмеров – 1.
Стены – сборные керамзитобетонные по серии 1.020.1-3пв, вып.1-2, типоразмеров – 4; по серии 1.030.1-1, вып.0-1 и 1-1, типоразмеров – 17.
Перегородки – кирпичные.
Кровля – рулонная, четырехслойная, рубероид марок РКМ-350Б и РПП-350Б (ГОСТ10923-82) на антисептированной битумной мастике (ГОСТ2889-80) с защитным слоем из гравия.
Утеплитель – плитный пенобетон, ∂=400кгс/м3.
лестницы – сборные железобетонные по серии 1.050.1-2, вып.1, типоразмеров – 6.
Полы – мозаичные, бетонные, асфальтобетонные, паркетные, линолеум, керамические плитки.
Окна – деревянные по ГОСТ 11214-86, типоразмеров – 1.
Двери – деревянные по ГОСТ 24698-81, типоразмеров – 4; по серии 1.136-10, типоразмеров – 5.
Наибольшая масса монтажного элемента (диафрагма жесткости) – 8,23т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – хозяйственно-питьевой и противопожарный от городской сети. Напор на вводе Н=25,0м.
Канализация – хозяйственно-бытовая и производственная в городскую сеть. Ливнестоки – в городскую сеть.
Отопление – центральное, водяное от городских сетей. Параметры теплоносителя 150-700С.
Вентиляция – приточно-вытяжная с механическим и естественным побуждением , утилизация тепла – система с промежуточным теплоносителем.
Горячее водоснабжение – централизованное от городских сетей. Напор на вводе Н=20,0м.
Электроснабжение – от городских сетей напряжением 380/220В.
Электроосвещение – лампами накаливания и люминесцентное.
Связь и сигнализация – телефонизация, радиофикация.
Лифты – грузовые общего назначения грузоподъемностью – 100, 500кг.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель – одно посадочное место. Расчетных показателей – 150. Сметная документация составлена в нормах и ценах 1984 года.


Нормативные документы

Номер документа
Наименование
Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры (не действует на территории РФ)
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
