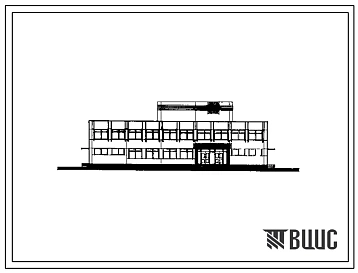

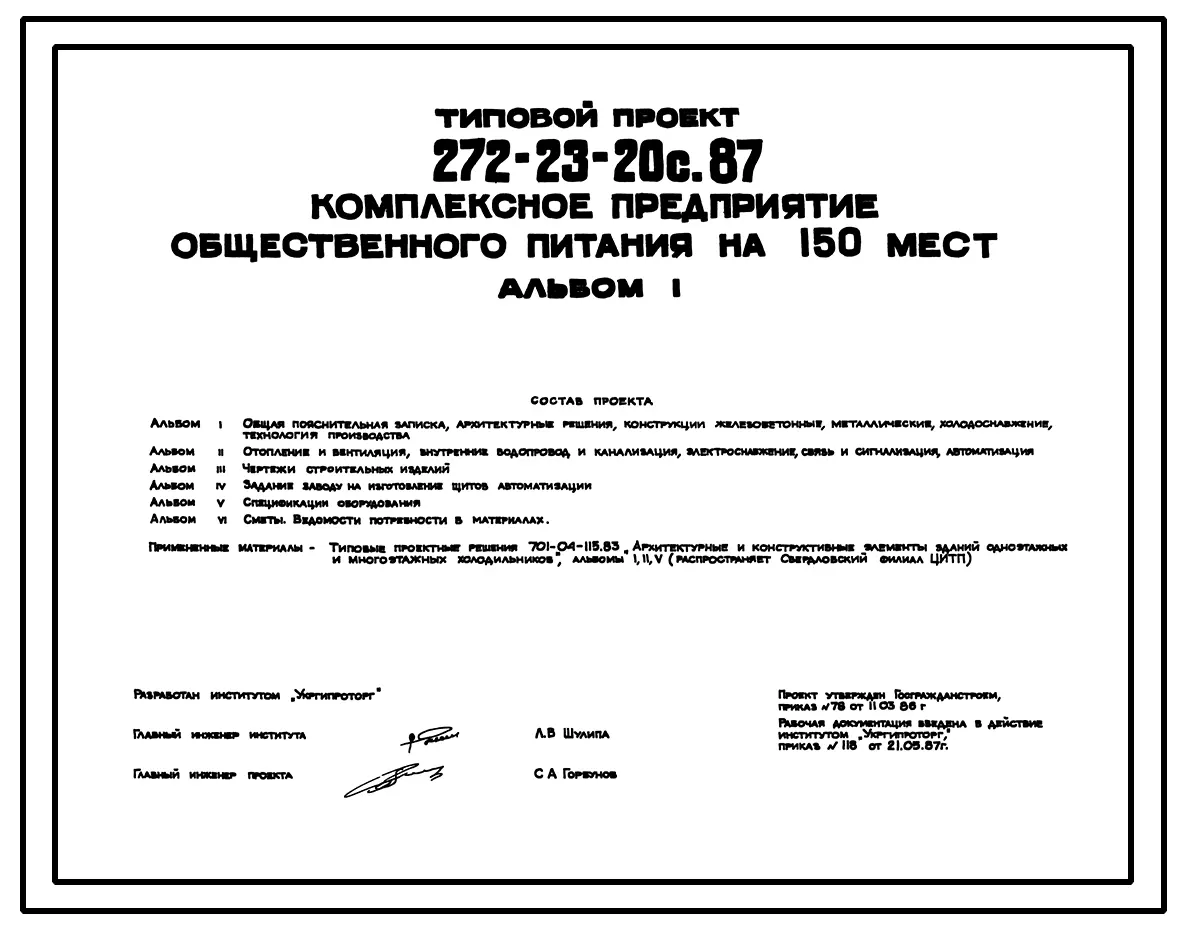

Типовой проект 272-23-20с.87 Комплексное предприятие общественного питания на 150 мест (в каркасно-панельных конструкциях)

Общие данные

Номер проекта

272-23-20с.87

Наименование проекта

Комплексное предприятие общественного питания на 150 мест (в каркасно-панельных конструкциях)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

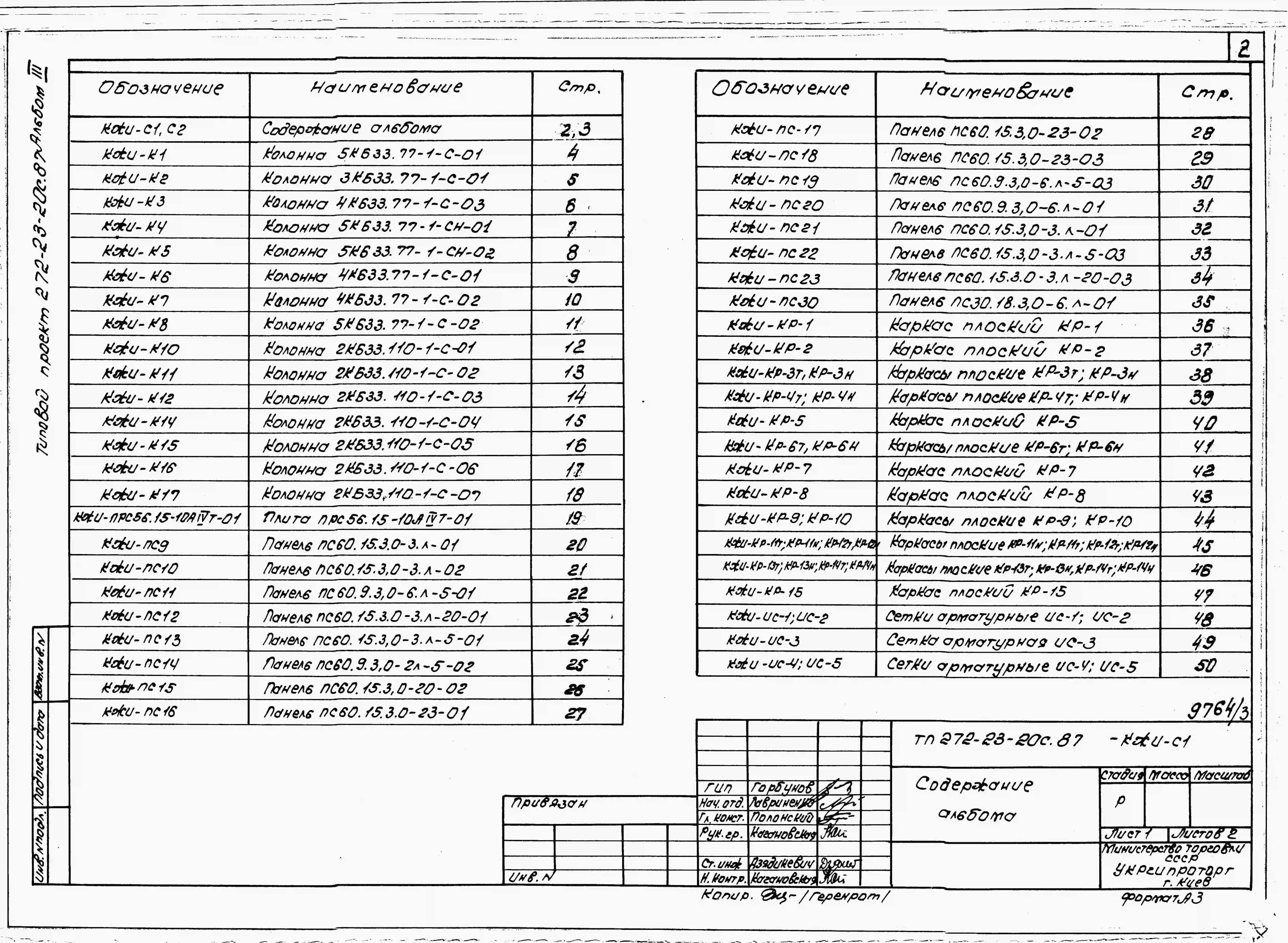

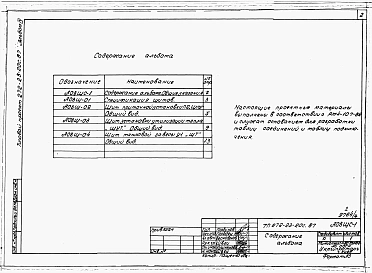

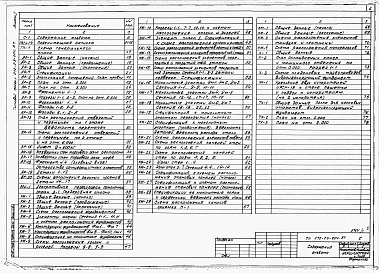

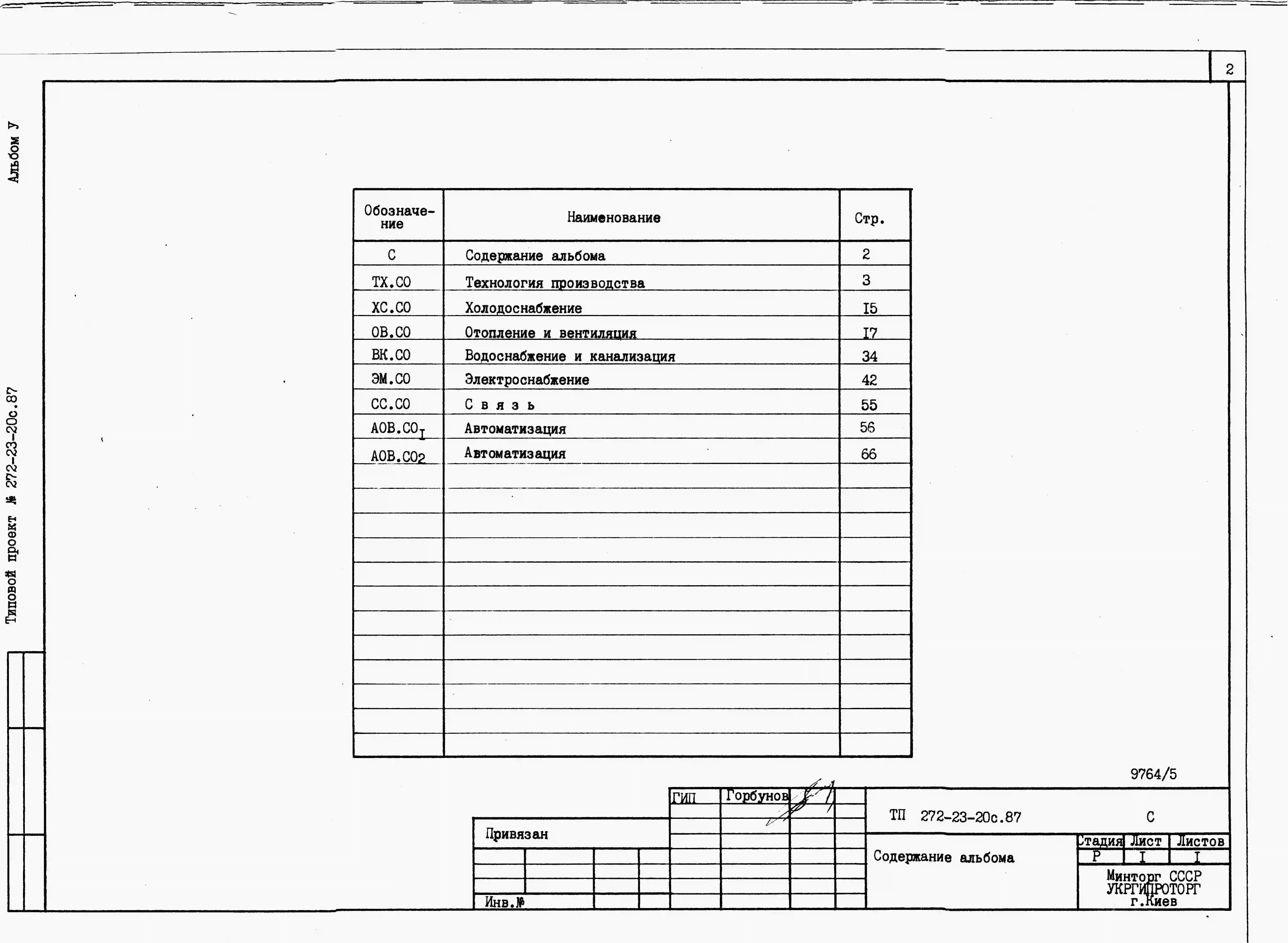

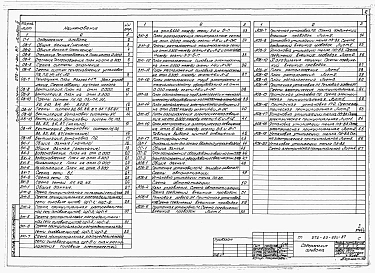

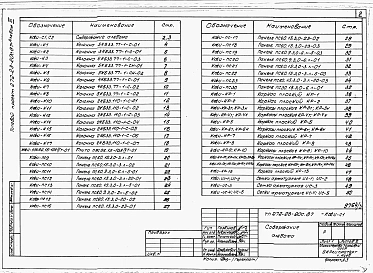

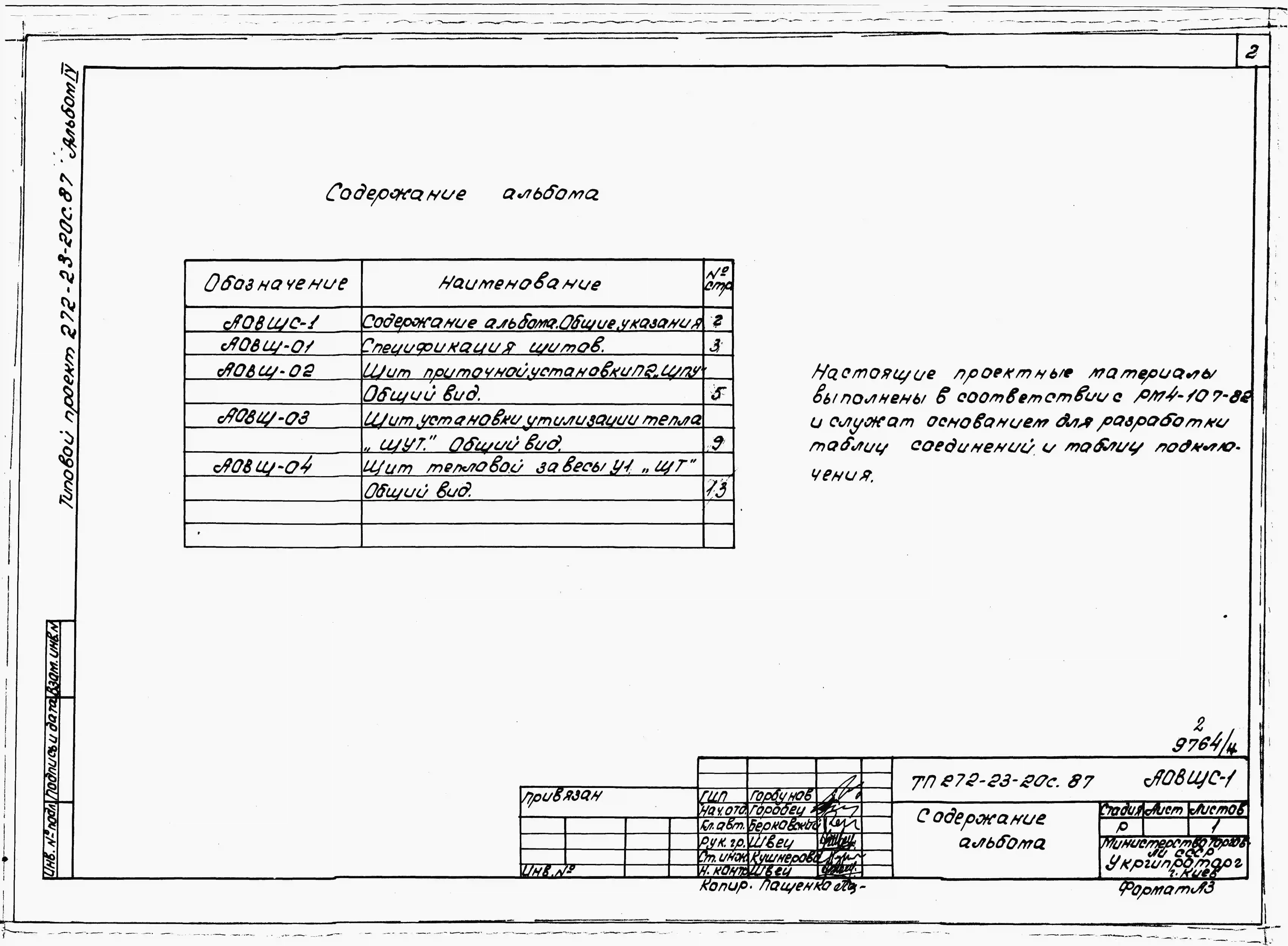

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6

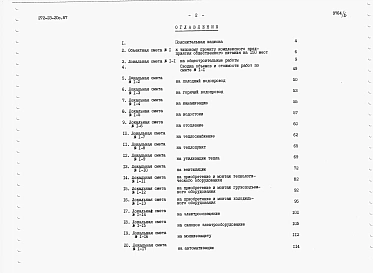

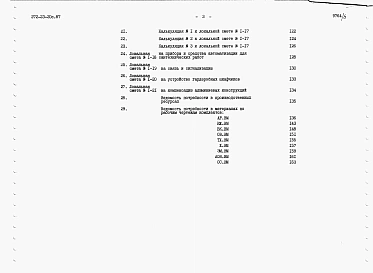

Сметы. Ведомости потребности в материалах.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Вестибюль – 25,0м2.
Гардероб для посетителей – 19,9 м2.
Умывальная – 5,2 м2.
Уборные для посетителей – 14,6 м2.
Торговый зал магазина кулинарии на 3 рабочих места – 53,9 м2.
Подсобное помещение магазина кулинарии – 11,9 м2.
Моечная магазина кулинарии – 4,7 м2.
Кладовая упаковочных материалов – 3,9 м2.
Камера тепловой завесы – 17,6 м2.
Гардеробы для персонала – 30,7 м2.
Душевые – 7,2 м2.
Машинное отделение охлаждаемых камер – 17,3 м2.
Охлаждаемые камеры – 42,6 м2.
Тамбур охлаждаемых камер – 9,5 м2.
Помещение для завеса, разделки и выпечки кондитерских изделий – 69,6 м2.
Помещение отделки изделий – 16,1 м2.
Кладовая кондитерских изделий – 9,2 м2.
Помещение для подготовки яиц – 4,3 м2.
Кладовая суточного запаса продуктов – 6,6 м2.
Моечная тары и инвентаря – 4,2 м2.
Кладовая инвентаря – 6,0 м2.
Электрощитовая – 18,3 м2.
Бельевая – 7,1 м2.
Помещение пищевых отходов – 14,1 м2.
Кабинет директора – 5,3 м2.
Контора – 15,3 м2.
Коридоры – 177,2 м2.
Помещение уборочного инвентаря – 8,8 м2.
Гардероб для официантов – 6,5 м2.
Кладовая сухих продуктов – 11,1 м2.
Загрузочная – 19,3 м2.
Моечная и кладовая тары полуфабрикатов – 5,8 м2.
Кладовая и моечная тары – 23,0 м2.
Кладовая винно-водочных изделий – 5,6 м2.
Теплопункт – 16,9 м2.
Уборные для персонала – 13,0 м2.
Тамбуры – 27,2 м2.
Рампа – 26,4 м2.
Аванзал – 19,0 м2.
Обеденные зал ресторана на 80 мест – 134,5 м2.
Банкетный зал на 20 мест – 38,6 м2.
Холодный цех ресторана – 16,1 м2.
Горячий цех ресторана – 54,6 м2.
Буфет – 15,5 м2.
Сервизная – 10,2 м2.
Помещение для официантов – 5,5 м2.
Моечная кухонной посуды ресторана – 7,2 м2.
Моечная столовой посуды ресторана – 25,9 м2.
Обеденный зал кафе на 50 мест – 78,6 м2.
Горячий цех кафе – 35,0 м2.
Моечная кухонной посуды кафе – 6,3 м2.
Моечная столовой посуды кафе – 17,5 м2.
Помещение для резки хлеба – 9,4 м2.
Доготовочный цех – 12,6 м2.
Цех обработки зелени – 4,8 м2.
Помещение персонала – 8,9 м2.
Помещение заведующего производством – 5,1 м2.
Венткамера – 37,9 м2.
Помещение утилизации тепла – 103,5 м2.
машинное помещение лифта – 14,4 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – сборные железобетонные по серии 1.020-1/83, вып.1-1, типоразмеров – 2; монолитные железобетонные, бетон В15.
Колонны – сборные железобетонные по серии 1.020.1-2с, вып.2-5, типоразмеров – 3.
Ригели – сборные железобетонные по серии 1.020.1-2с, вып.3-1, типоразмеров – 8.
Плиты перекрытий и покрытий – сборные железобетонные по серии 1.041.1-2, вып.1, типоразмеров – 3; вып.5, типоразмеров – 1; вып.6, типоразмеров – 1; по серии 1.141-19с/85, вып.1, типоразмеров – 1.
Стены – сборные керамзитобетонные панели по серии 1.030.1-1, вып.0-1 и 1-1, типоразмеров – 15, вып.2-1, типоразмеров – 1 и кирпичные.
Перегородки – кирпичные.
Кровля – рулонная четырехслойная, рубероид марок РКМ-350Б и РПП-350Б (ГОСТ 10923-82) на антисептированной битумной мастике (ГОСТ 2889-80) с защитным слоем из гравия.
Утеплитель – плитный пенобетон ∂=400кгс/м3.
Лестницы – сборные железобетонные по серии 1.050.1-2, вып.1, типоразмеров – 6.
Полы – мозаичные, бетонные, асфальтобетонные, паркетные, линолеум, керамические плитки.
Окна – деревянные по ГОСТ-11214-86, типоразмеров – 1.
Двери – деревянные по ГОСТ 24698-81, типоразмеров – 6; по ГОСТ 11214-86, типоразмеров – 1; по серии 1.136-10, типоразмеров – 7.
Наибольшая масса монтажного элемента – (колонна) – 4,387т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – хозяйственно-питьевой и противопожарный от городской сети. Напор на вводе Н=25м.
Канализация – хозяйственно-бытовая и производственная в городскую сеть. Ливнестоки в городскую сеть.
Отопление – центральное, водяное от городских сетей. Параметры теплоносителя 150-700С.
Вентиляция – приточно-вытяжная с механическим и естественным побуждением, утилизация тепла – система с промежуточным теплоносителем.
Горячее водоснабжение – централизованное от городских сетей. Напор на вводе Н=20м.
Электроснабжение – от городских сетей напряжением 380/220В.
Электроосвещение – лампами накаливания и люминесцентное.
Связь и сигнализация – телефонизация, радиофикация.
Лифты – грузовые общего назначения грузоподъемностью – 100, 500кг.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель – одно посадочное место. Расчетных показателей – 150. Сметная документация составлена в нормах и ценах 1984 года.


Нормативные документы

Номер документа
Наименование
Мастика битумная кровельная горячая. Технические условия
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры (не действует на территории РФ)
