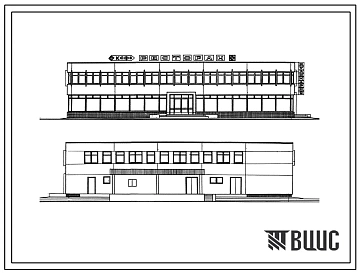

Типовой проект 272-23-12с Комплексное предприятие общественного питания (в конструкциях ИИС-04) на 230 мест

Общие данные

Номер проекта

272-23-12с

Наименование проекта

Комплексное предприятие общественного питания (в конструкциях ИИС-04) на 230 мест

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

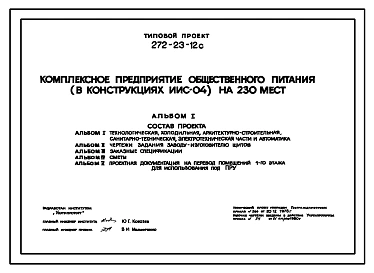

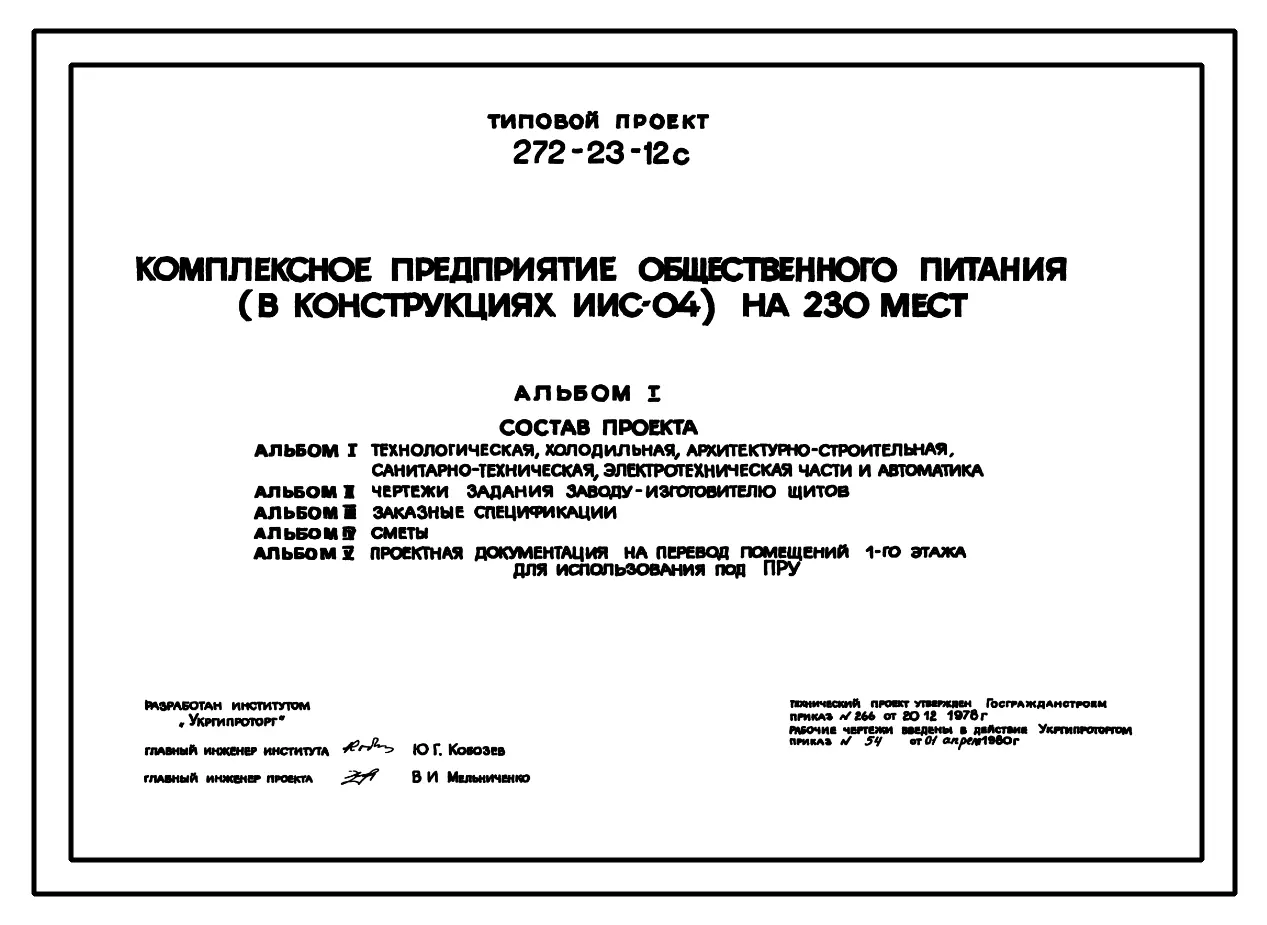

Состав проекта
Номер альбома
Наименование
Состав альбома

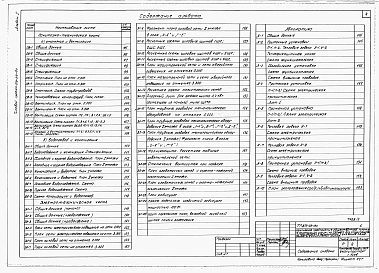

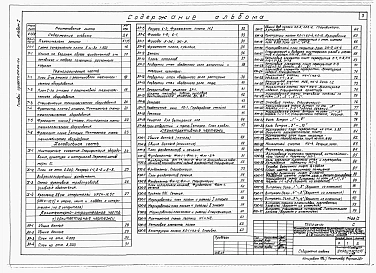

Альбом 1
Технологическая, холодильная, архитектурно-строительная, санитарно-техническая, электротехническая части и автоматика.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

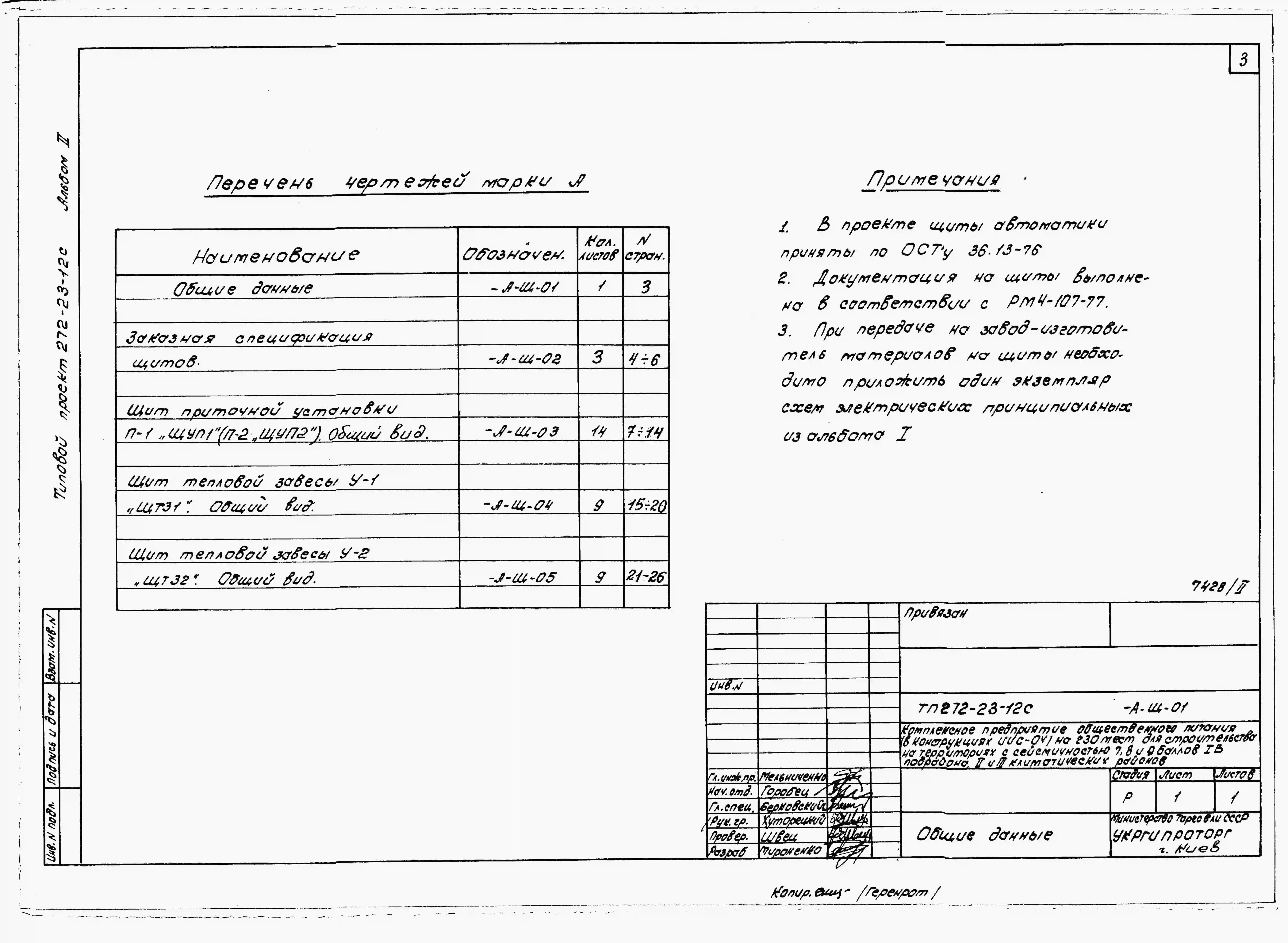

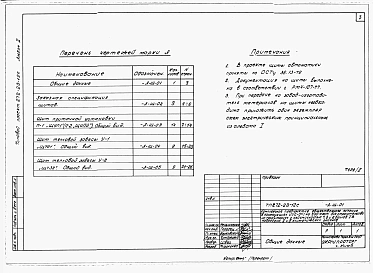

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

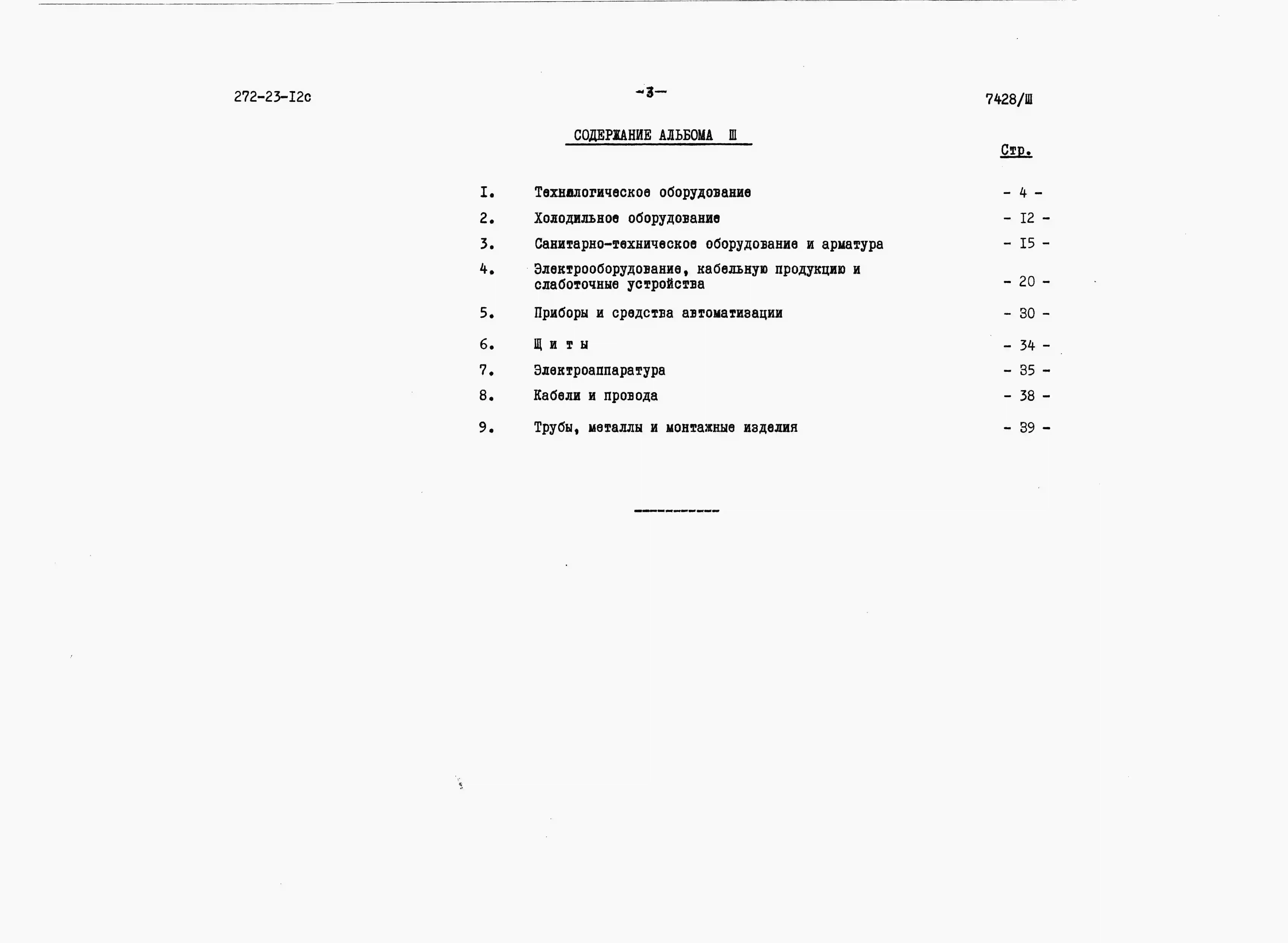

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

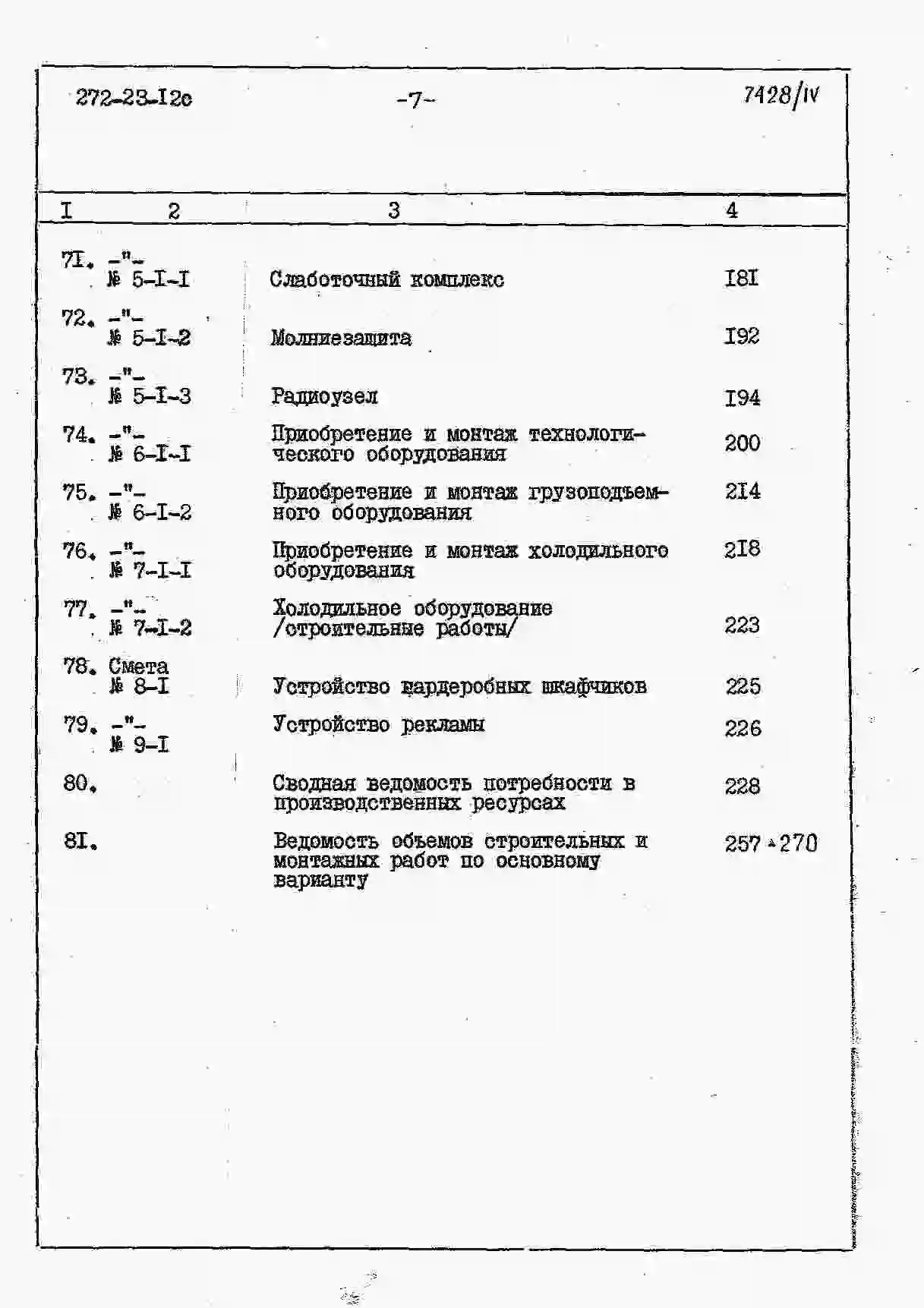

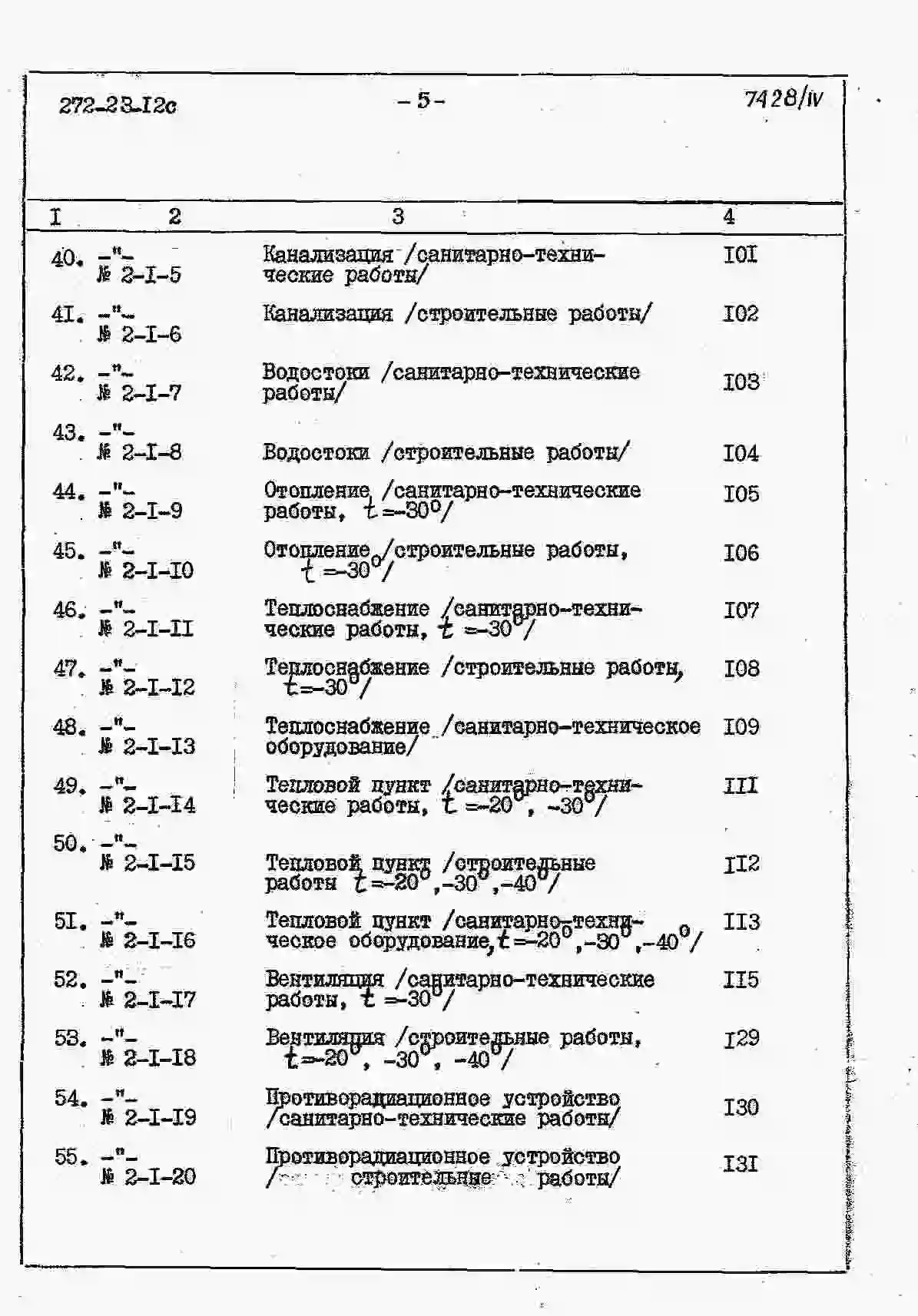

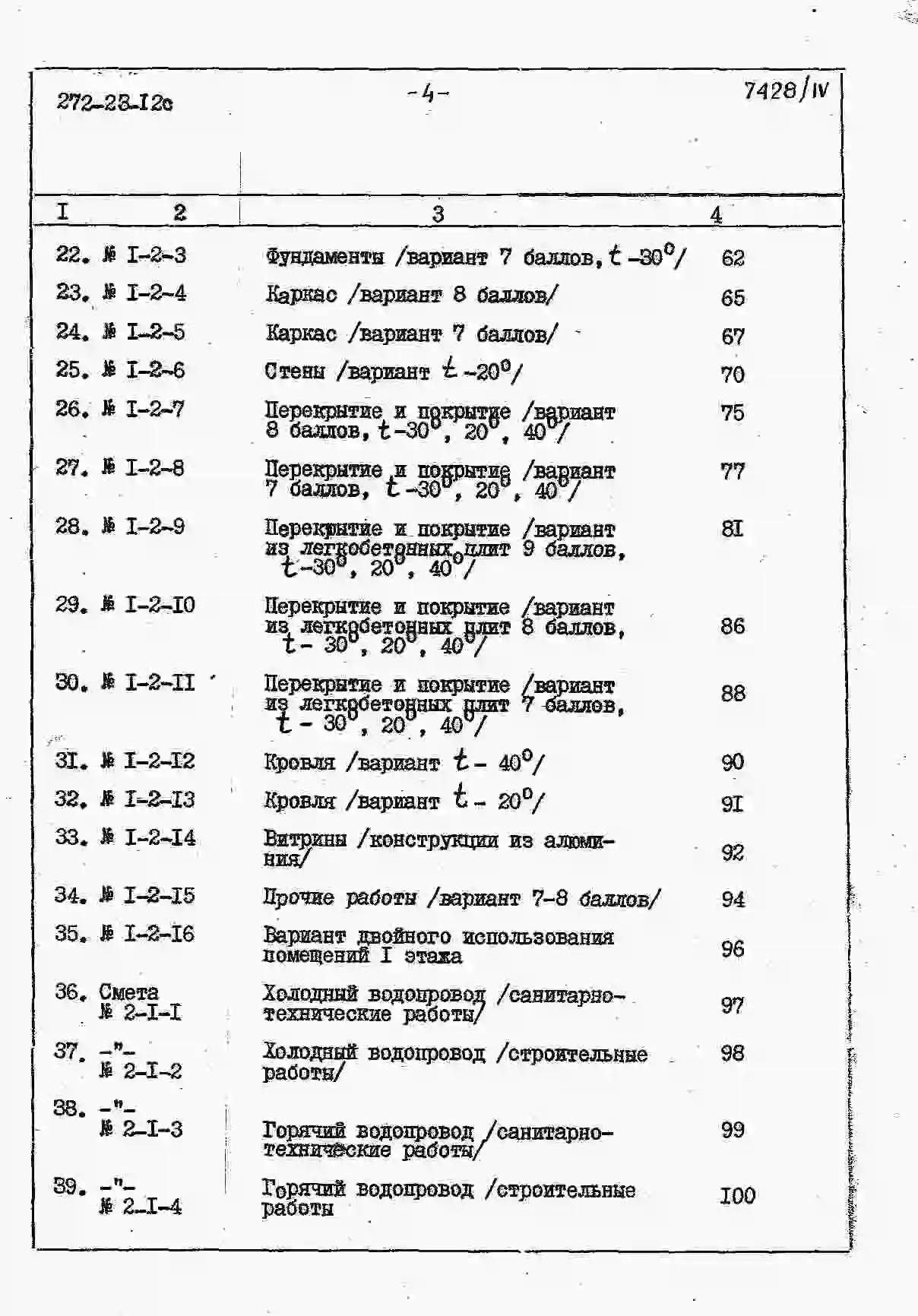

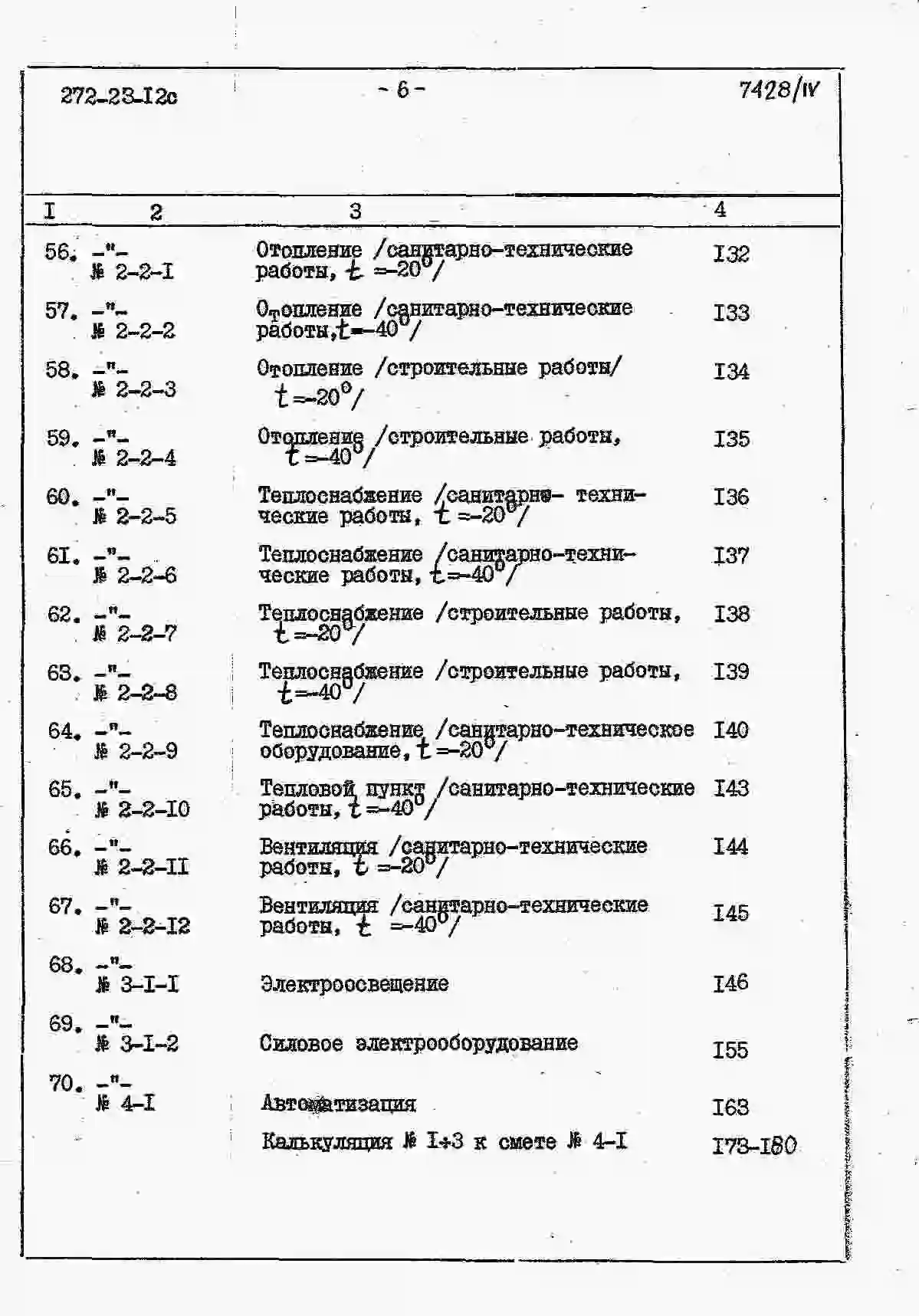

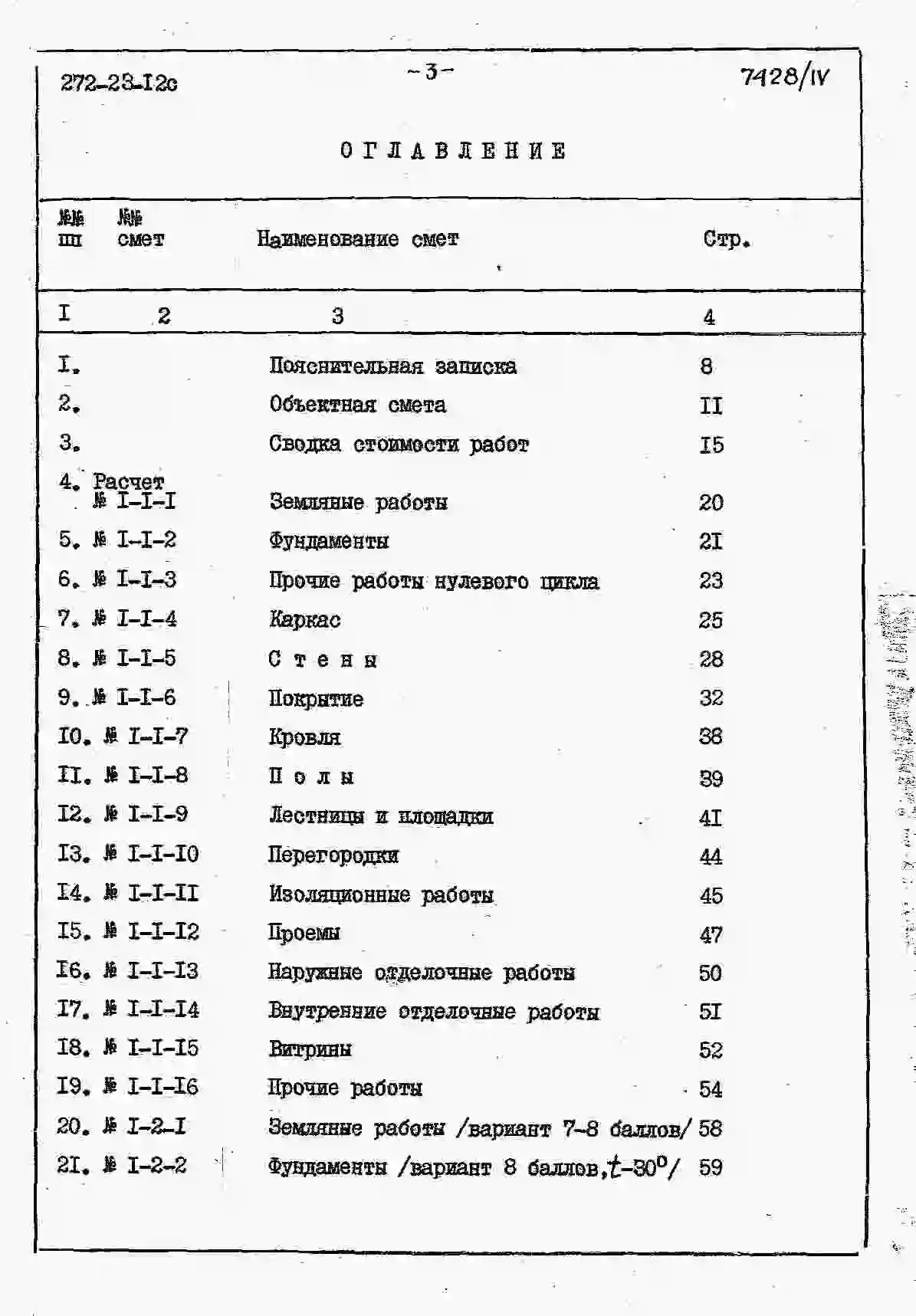

Альбом 4
Сметы.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:

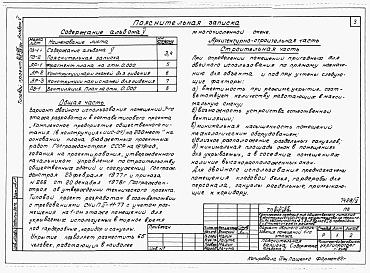

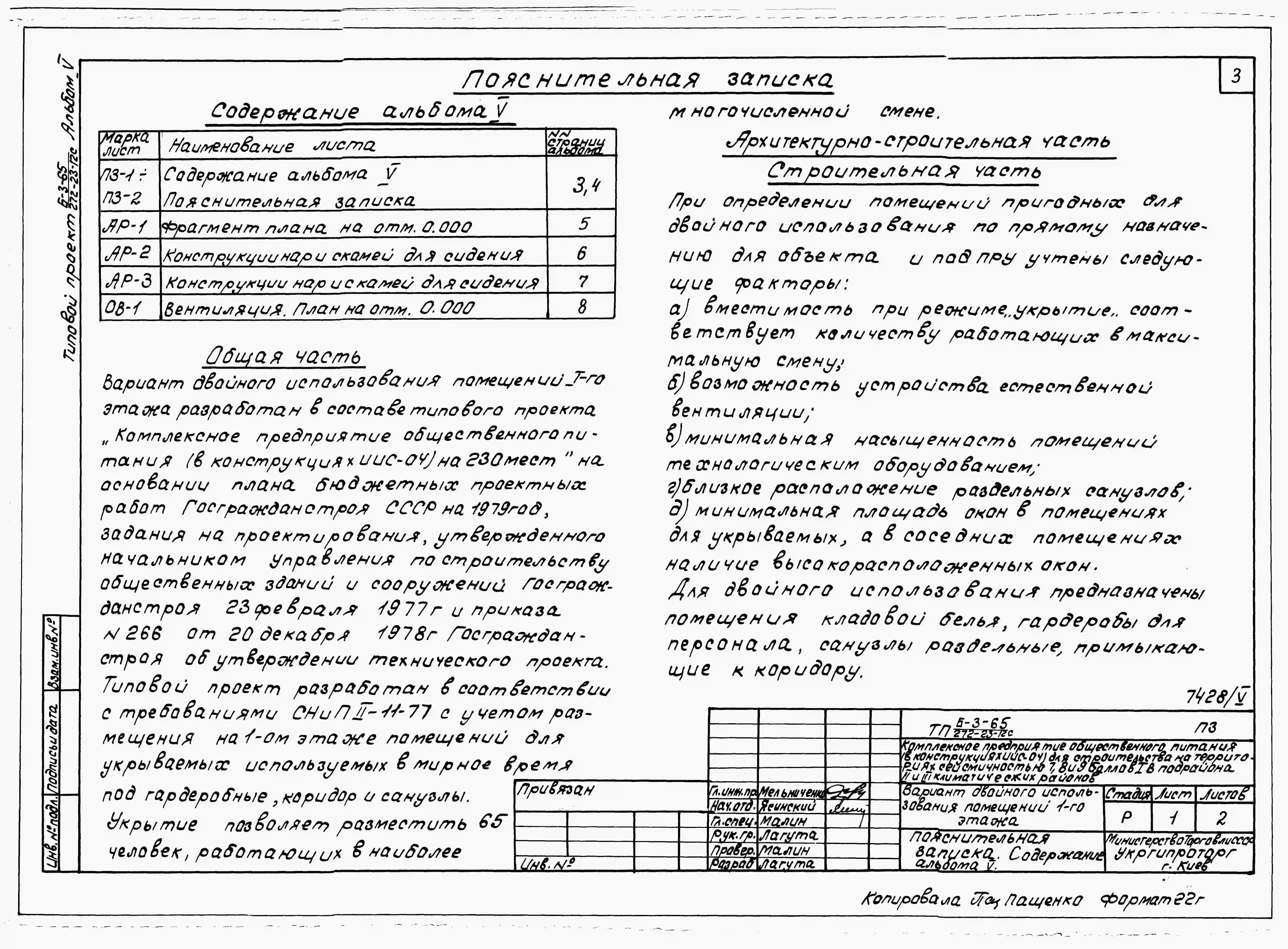

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ.
1-го этажа.
Кабинет директора – 12,33 м2.
Главная касса – 6,10 м2.
Контора – 13,76 м2.
Пожарно-сторожевая охрана – 7,80 м2.
Гардеробы для персонала – 46,83 м2.
Доготовочный цех – 19,23 м2.
Обеденный зал закусочной – 48,55 м2.
Моечная столовой посуды закусочной – 14,80 м2.
Кладовая и моечная тары – 19,50 м2.
Кладовая сухих продуктов – 18,90 м2.
Кладовая овощей и солений – 15,47 м2.
кладовая винно-водочных изделий – 8,36 м2.
Овощной цех – 21,02 м2.
Мясо-рыбный цех – 24,33 м2.
Охлаждаемая камера – 12,20 м2.
Охлаждаемая камера – 9,60 м2.
Охлаждаемая камера – 13,80 м2.
Охлаждаемая камера – 5,04 м2.
Шлюз охлаждаемых камер – 6,73 м2.
Кладовая инвентаря – 9,70 м2.
Охлаждаемая камера – 5,04 м2.
Венткамера – 43,25 м2.
Теплопункт – 7,55 м2.
Подсобное помещение магазина кулинарии – 8,66 м2.
Машинное отделение лифта – 9,15 м2.
Машинное отделение охлаждаемых камер – 21,32 м2.
Санузлы персонала – 16,80 м2.
Бельевая – 13,49 м2.
Венткамера и комната тепловой завесы – 23,42 м2.
Кладовая уборочного инвентаря – 4,19 м2.
Санузлы для посетителей – 17,00 м2.
Магазин кулинарии – 57,61 м2.
Гардероб для посетителей – 12,35 м2.
Комната слесаря – 4,19 м2.
Вестибюль – 49,76 м2.
Умывальная – 17,25 м2.
Место установки холодильного агрегата – 4,15 м2.
Электрощитовая – 18,48 м2.
Коридоры и тамбуры – 107,80 м2.
Душевые – 6,98 м2.
Помещение кладовщика – 6,69 м2.
Загрузочная – 22,30 м2.
2-го этажа.
Помещение зав.производством – 7,72 м2.
Венткамера – 9,52 м2.
Помещение персонала – 13,54 м2.
Помещение для подготовки яиц – 6,12 м2.
Помещение для отделки кондитерских изделий – 11,68 м2.
Кладовая и моечная тары кондитерского цеха – 5,50 м2.
Коридоры – 68,97 м2.
Помещение для выпечки кондитерских изделий – 26,92 м2.
Холодный цех и доготовочный цех кафе – 20,38 м2.
обеденный зал кафе – 125,35 м2.
Моечная столовой посуды кафе – 16,63 м2.
помещение для резки хлеба – 9,90 м2.
Радиоузел – 16,90 м2.
Холл – 39,18 м2.
Буфет – 19,53 м2.
Гардероб для официантов – 7,50 м2.
Помещение для официантов – 7,10 м2.
Моечная кухонной посуды ресторана – 8,78 м2.
Горячий цех – 104,03 м2.
Раздаточная – 22,86 м2.
Холодный цех ресторана – 24,28 м2.
Сервизная – 8,96 м2.
Моечная столовой посуды ресторана – 30,68 м2.
Венткамера – 29,11 м2.
Обеденный зал ресторана – 214,50 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ.
Фундаменты – монолитные по серии 1.412-1/77, в.1, по ГОСТ 13579-78, типоразмеров – 7.
Колонны – сборные железобетонные по серии ИИС-04-2, в.1, типоразмеров – 3.
Ригели – сборные железобетонные по серии ИИС-04-3, в.1, типоразмеров – 3, по серии ИИС-04-11, в.1, типоразмеров – 1, по серии ИИС-04-12, в.1, типоразмеров – 1.
Плиты покрытия и перекрытия – сборные железобетонные по серии ИИС-04-4, в.1,10, типоразмеров – 8.
Перемычки – сборные железобетонные по серии 1.139-1, в.1, типоразмеров – 3.
Лестницы – сборные железобетонные по серии ИИС-04-7, в.1, типоразмеров – 5.
Стеновые панели – сборные керамзитобетонные по серии ИИС-04-5, в.1, типоразмеров – 12.
Стаканы – сборные железобетонные по серии 1.494-24, в.1, типоразмеров – 4.
Витражи – металлические индивидуальные.
Двери – деревянные по ГОСТ 6629-74, типоразмеров – 5, по серии 1.135-1, альбом 1,2, типоразмеров – 3.
Окна – деревянные по ГОСТ 11214-78, типоразмеров – 3.
Перегородки – кирпичные, гипсобетонные и железобетонные.
Кровля – рулонная – 4 слоя рубероида, утеплитель – пенобетонные плиты ∂=400кгс/ м3.
Полы – из керамической плитки, линолеума, бетонные, мозаичные и паркетные.
Отделка – панели заводской готовности с наружным с фактурным слоем.
Отделка внутренняя – штукатурка, покраска, облицовка глазурованной плиткой.
Наибольшая масс конструкции – плита перекрытия – 4,0т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – объединенный – хозяйтсвенно-производственный и противопожарный от городских сетей. Напор на вводе – 19м.в.ст.
Горячее водоснабжение – от наружных сетей горячего водоснабжения.
Канализация – раздельная-хозяйственная и производственная в городскую сеть.
Водосток внутренние – в наружные сети ливневой канализации.
Отопление – центральное водяное от внешнего источника с параметрами Тп=1500, То=700С.
Вентиляция – приточно-вытяжная с механическим побуждением и естественная.
Электроосвещение – люминесцентные светильники и лампы накаливания.
Электроснабжение оборудования – от городских сетей напряжением 380/220В.
Слаботочные устройства - телефонизация, радиофикация и охранно-пожарная сигнализация.
Холодоснабжение – централизованное от фреоновых установок.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
За расчетную единицу принято одно место. Основные показатели приведены для варианта сейсмичностью 9 баллов. В проекте разработаны варианты покрытия и перекрытия из легкобетонных панелей и витражей из алюминия.
Область применения – 1В подрайон, 1 и 3 климатические районы с сейсмичностью 7, 8 и 9 баллов, расчетной зимней температурой наружного воздуха -200, -300/основное решение/ и -400С.
Вес снегового покрова – 100кгс/м2.
Скоростной напор ветра – 45кгс/м2.
Класс здания – 2.
Степень огнестойкости – 2.
Степень долговечности – 2.



Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
