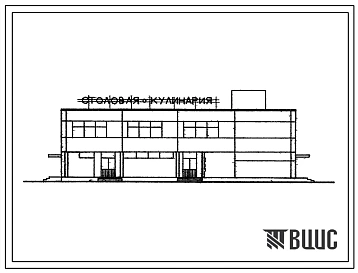

Типовой проект 272-20-129 Унифицированное блок-здание (в конструкциях ИИ-04) столовой на 100 мест, работающая на полуфабрикатах или на сырье с магазинов кулинарии на 3 рабочих места.

Общие данные

Номер проекта

272-20-129

Наименование проекта

Унифицированное блок-здание (в конструкциях ИИ-04) столовой на 100 мест, работающая на полуфабрикатах или на сырье с магазинов кулинарии на 3 рабочих места.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

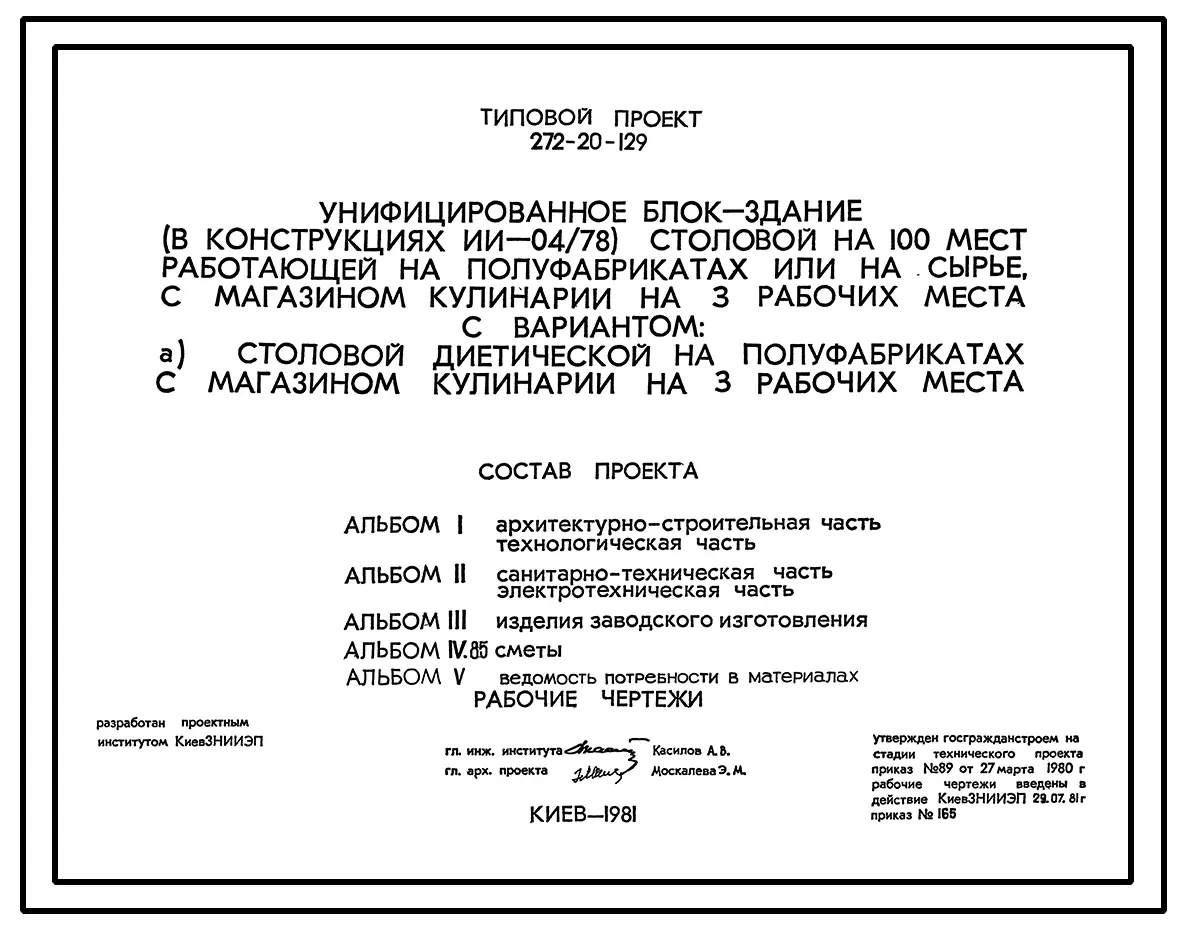

Состав проекта
Номер альбома
Наименование
Состав альбома

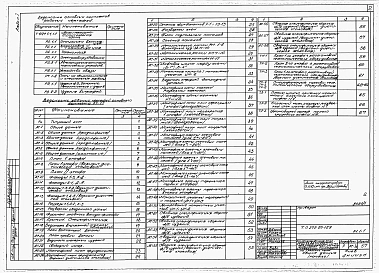

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

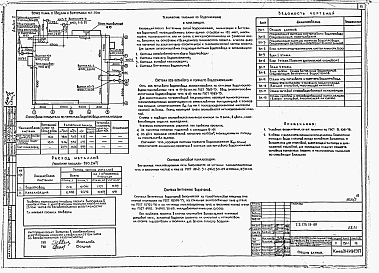

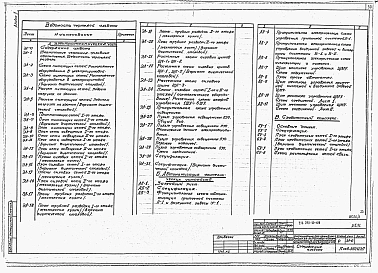

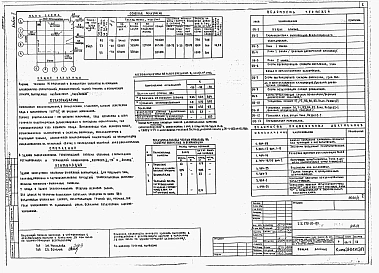

Альбом 2
Санитарно-техническая часть. Электротехническая часть.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

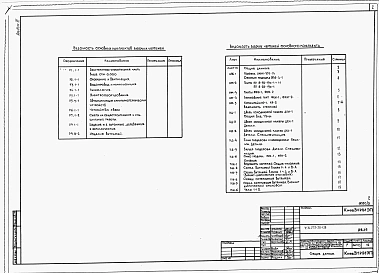

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

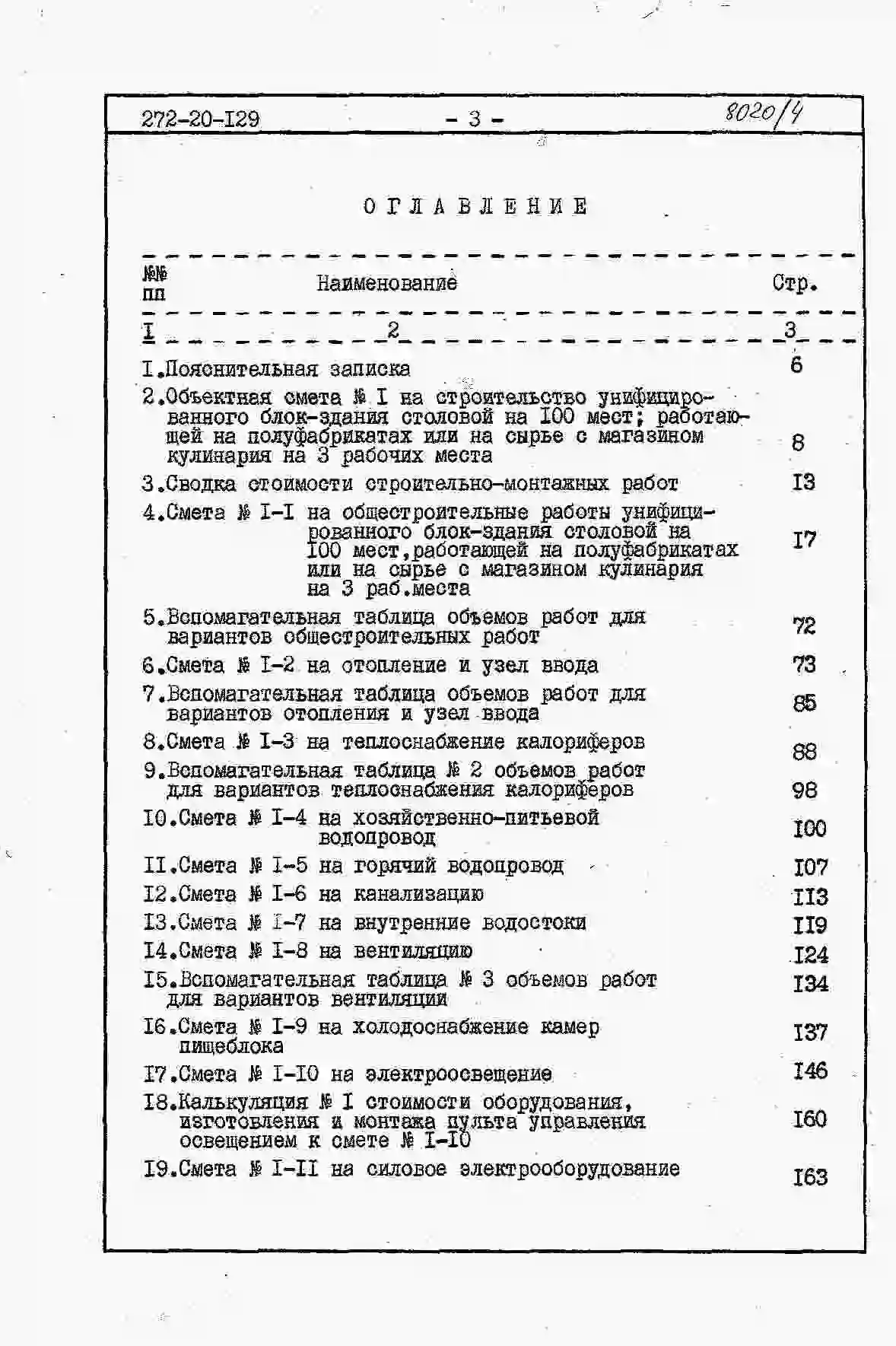

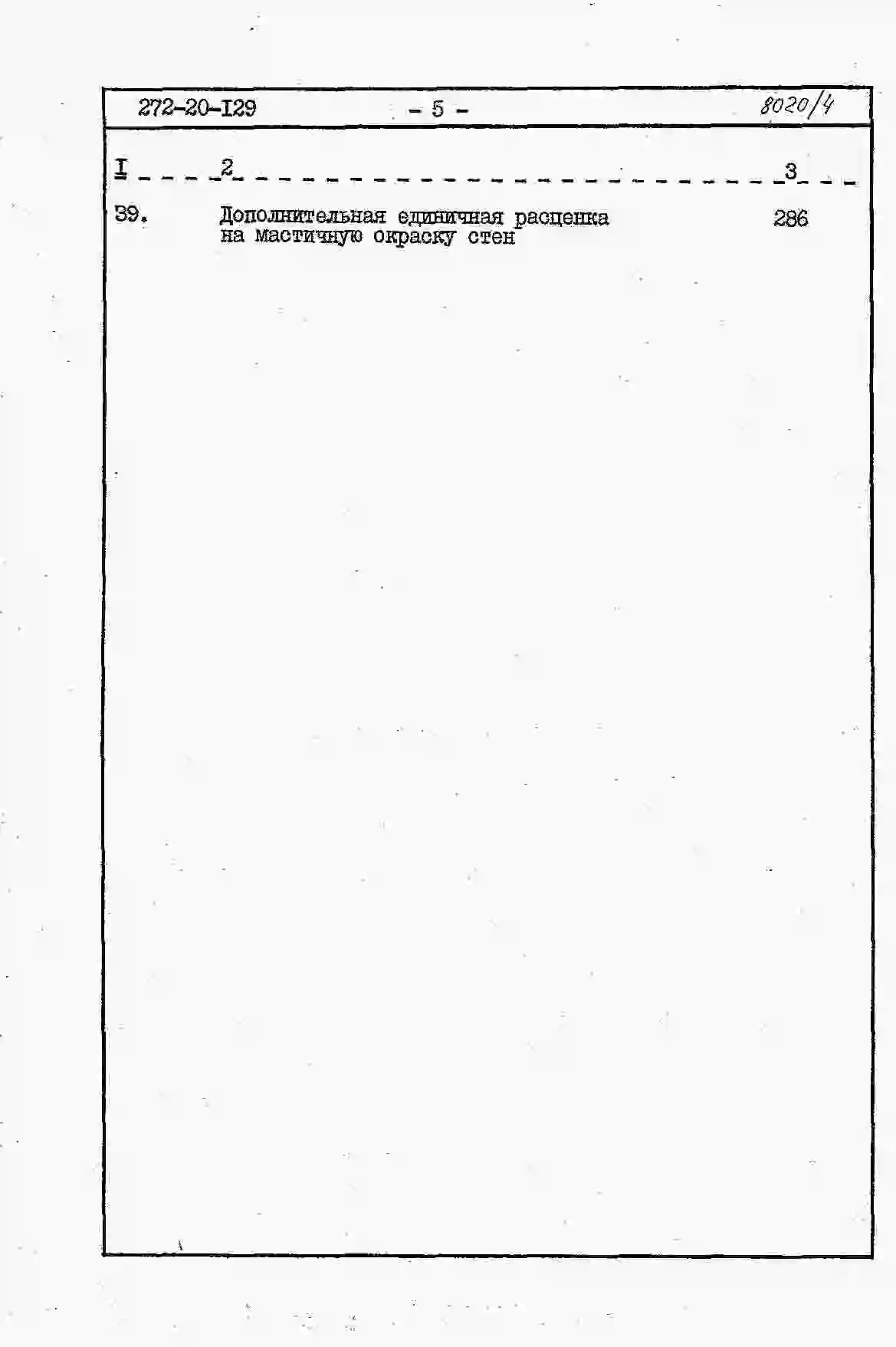

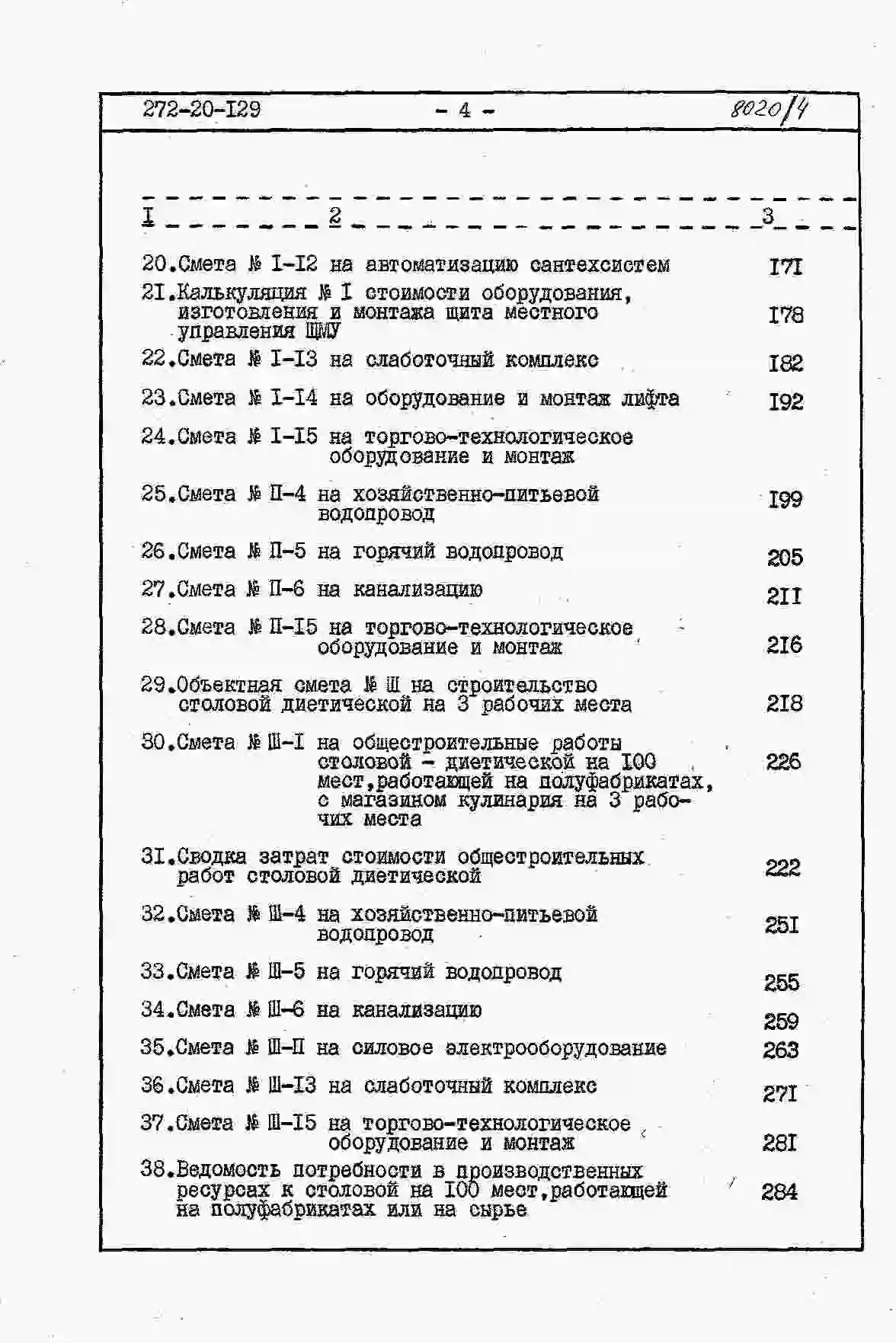

Альбом 4
Сметы.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

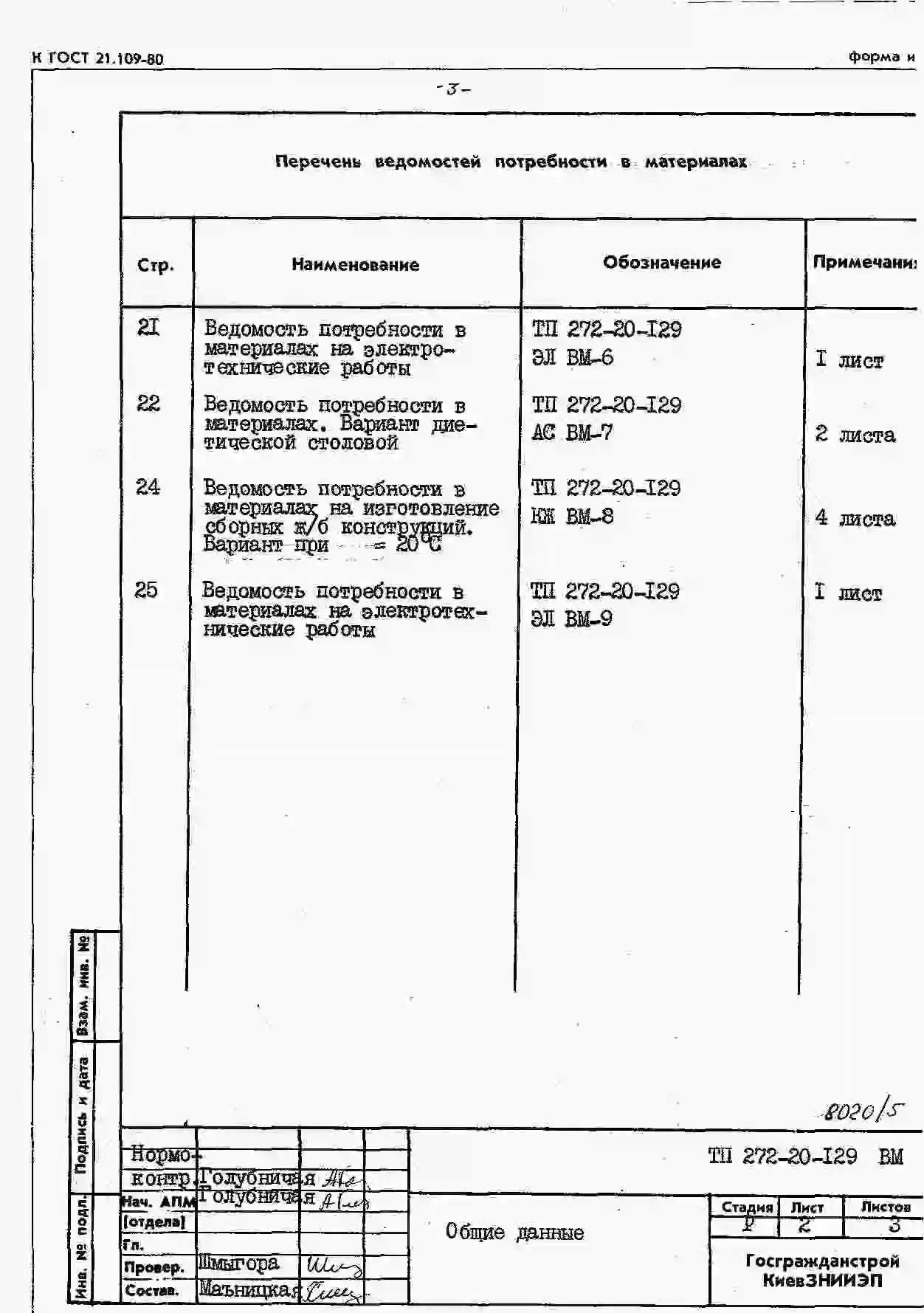

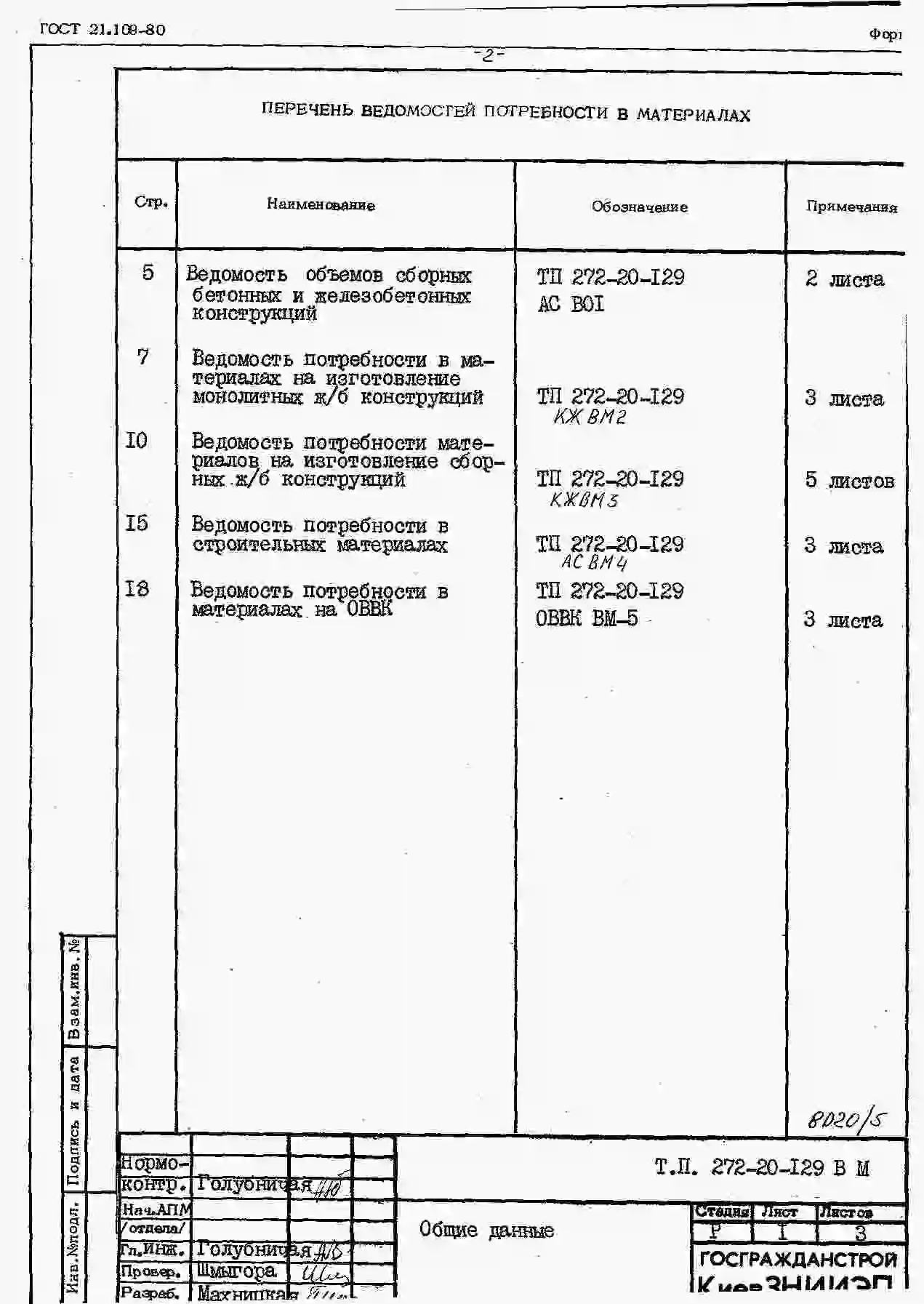

Альбом 5
Ведомость потребности в материалах.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
1 этаж.
Вестибюль – 21,84м2.
умывальная – 6,08 м2.
сан.узел – 11,06 м2.
Магазин кулинарии – 49,22 м2.
Комната слесаря – 8,01 м2.
Камера пищевых отходов – 11,78 м2.
Коридор – 82,11 м2.
Теплопункт – 18,53 м2.
Помещение персонала – 13,54 м2.
Кладовая – 12,24 м2.
Загрузочная – 7,34 м2.
Бельевая – 4,69 м2.
Подсобная магазина кулинарии – 9,94 м2.
Машинное отделение – 20,71 м2.
Охлаждаемая камера – 42,42 м2.
Тамбур – 18,50 м2.
Электрощитовая – 10,94 м2.
Гардероб персонала – 26,09 м2.
Венткамера – 46,17 м2.
Подсобное помещение – 4,01 м2.
2 этаж.
Обеденный зал с раздачей – 203,68 м2.
Горячий цех – 51,67 м2.
Холодный цех – 13,20 м2.
Доготовочный цех – 13,02 м2.
Моечная посуды – 44,51 м2.
Буфет – 9,81 м2.
Директор, контора – 5,67 м2.
Комната зав.производством – 5,67 м2.
Помещение для резки хлеба – 7,65 м2.
Помещение для подготовки яиц – 6,57 м2.
Помещения для отделки и хранения кондитерских изделий – 9,77 м2.
Помещение для выпечки кондитерских изделий – 29,88 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – сборные железобетонные по серии ИИ-04-1, вып.6. Типоразмеров – 2, 1.112-5, вып.2. типоразмеров – 2.
Колонны – сборные железобетонные по серии ИИ-04-2, вып.7,12. Типоразмеров – 2.
Ригели – сборные, железобетонные, таврового сечения по серии ИИ-04-3, вып.4. Типоразмеров – 3.
Перекрытия и покрытия – сборные железобетонные плиты по серии ИИ-04-4, вып.17, 20. Типоразмеров – 5.
Вариант – легкобетонные панели по серии ИИ-04-4. Вып.21. Типоразмеров – 6.
стены – керамзитобетонные панели по серии ИИ-04-5, вып.6 и 12. Типоразмеров – 12.
Перегородки – кирпичные.
Кровля – рулонная плоская, из 4-х слоев гидроизола с защитным слоем гравия.
Лестницы – сборные железобетонные по серии ИИ-04-7, вып.1. Типоразмеров – 2.
Полы – линолеум, керамическая плитка, бетонные, мозаичные, паркетные по серии 2.244-1, вып.4.
Окна – по ГОСТ11214-78. Типоразмеров – 2.
Двери – по ГОСТ 6629-74. Типоразмеров – 5, по ГОСТ 20-3-78. Типоразмеров – 4, индивидуальные. Типоразмеров – 1.
Наибольшая масса монтажного элемента (фундамент под колонну) – 5,5т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=16,0м.вод.ст.
Канализация – хозяйственная в городскую сеть. Ливнестоки – в городскую сеть.
Отопление – центральное, водяное от городских сетей. Параметры теплоносителя Т=150-700С.
Горячее водоснабжение – централизованное от районной бойлерной.
Вентиляция – приточно-вытяжная с механическим побуждением.
Электроснабжение – от городских сетей напряжением 380/220В.
Устройства связи – радиофикация, телефонизация.
Подъемники – грузовые, грузоподъемностью 500кг и 100кг.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Разработаны варианты: столовая диетическая столовая на сырье. Расчетный показатель вместимости – 1 место. Расчетная температура -300С.
Сметная стоимость составлена в нормах и ценах 1984г.
