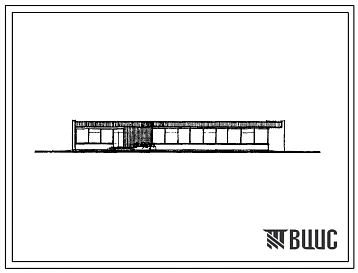

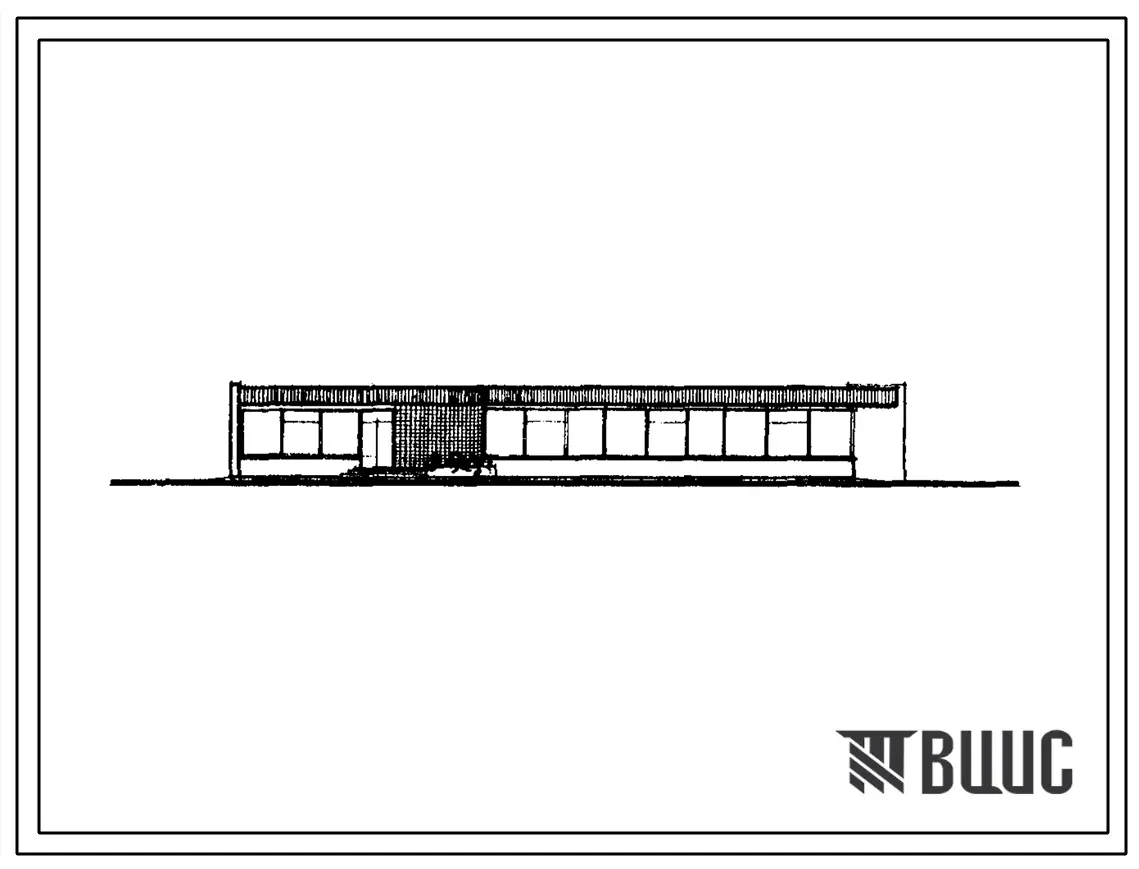

Типовой проект 272-20-118п. Столовая (стены панельные) на 110 мест, работающая на полуфабрикатах.

Общие данные

Номер проекта

272-20-118п.

Наименование проекта

Столовая (стены панельные) на 110 мест, работающая на полуфабрикатах.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

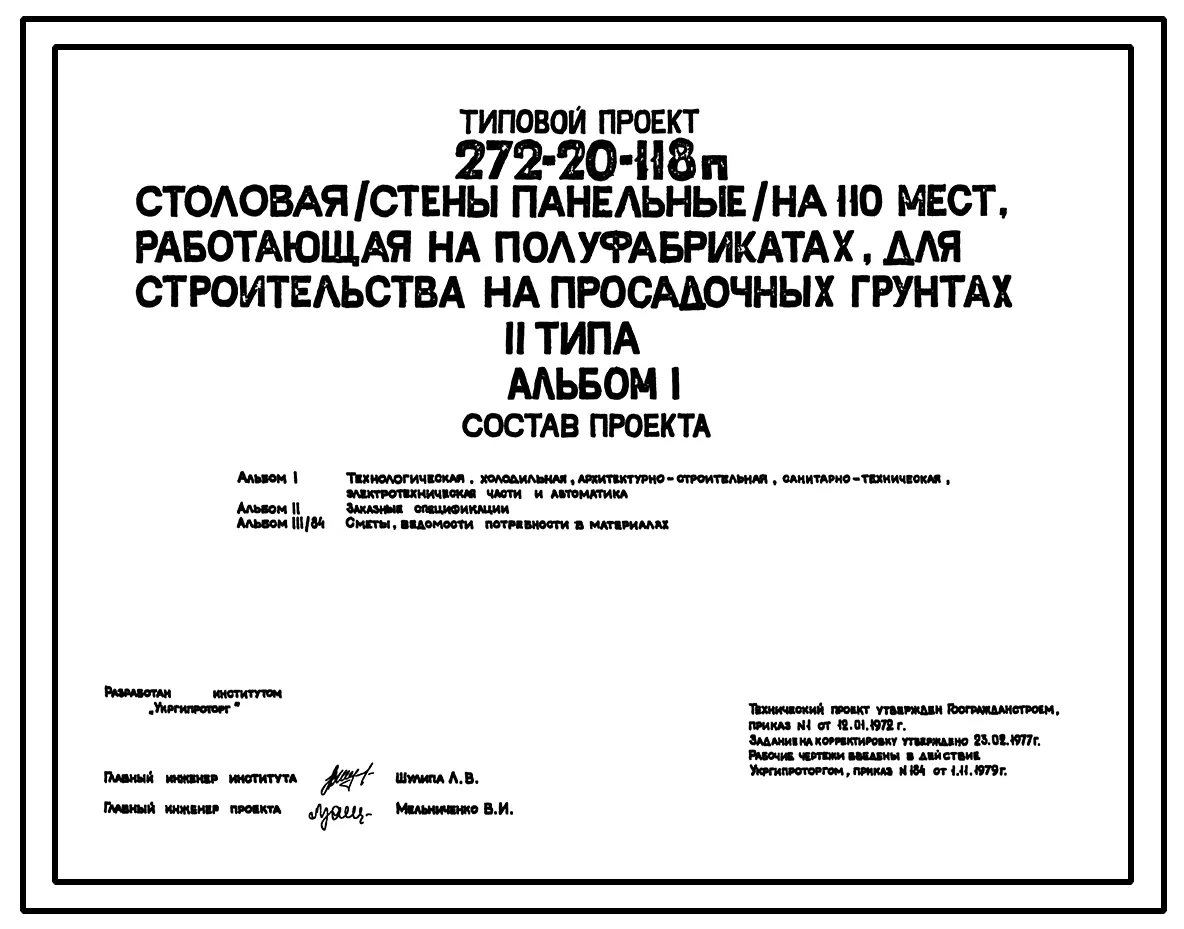

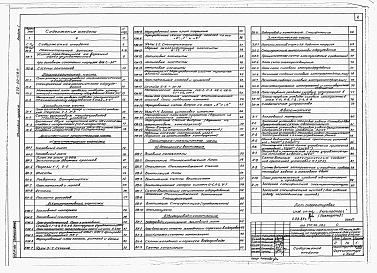

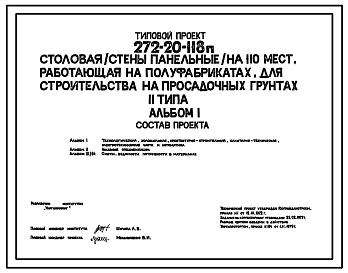

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

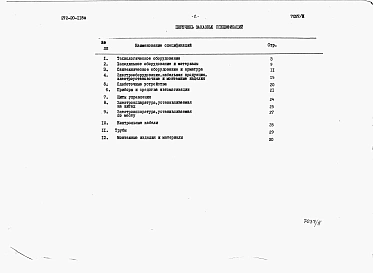

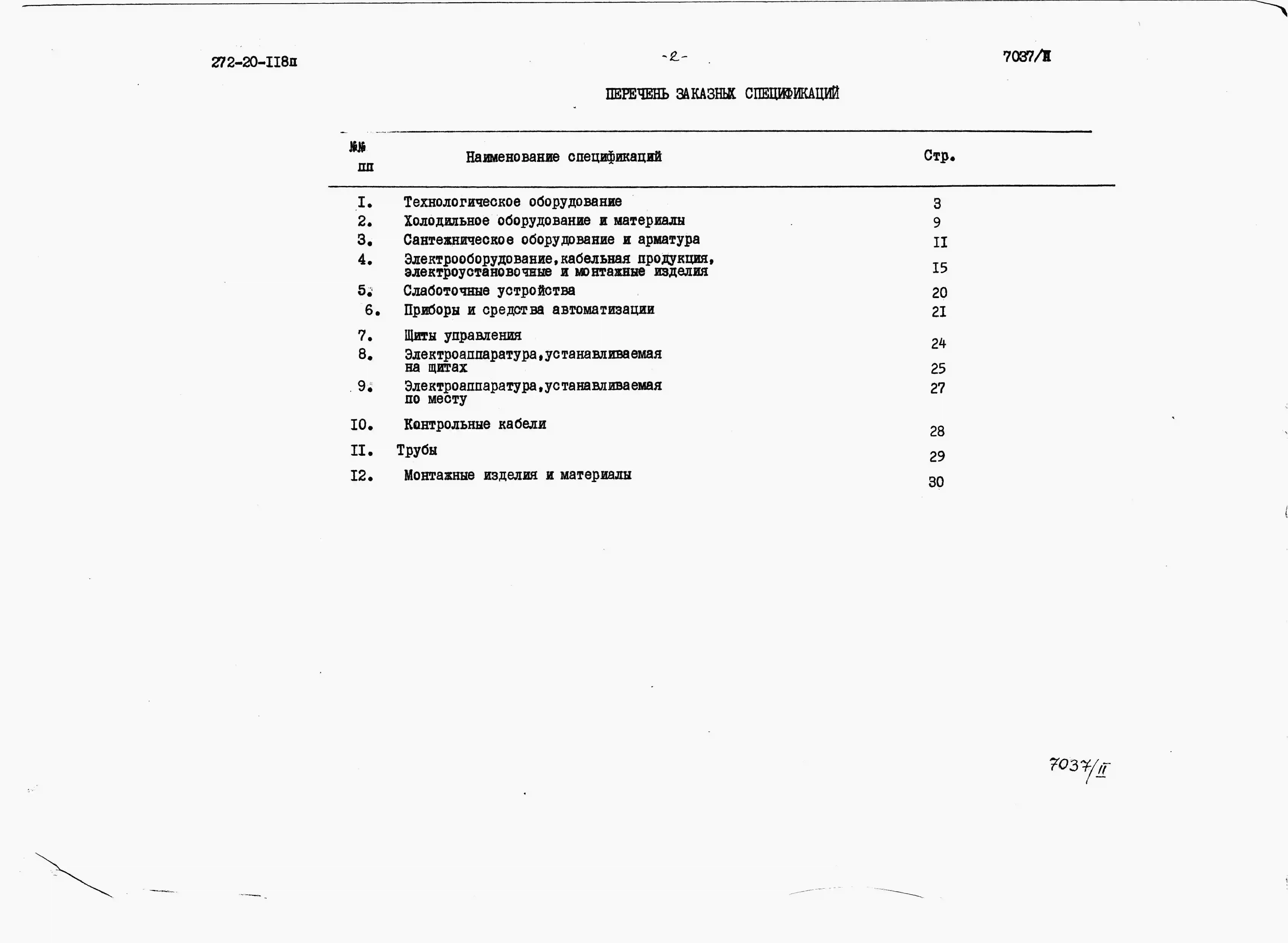

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3

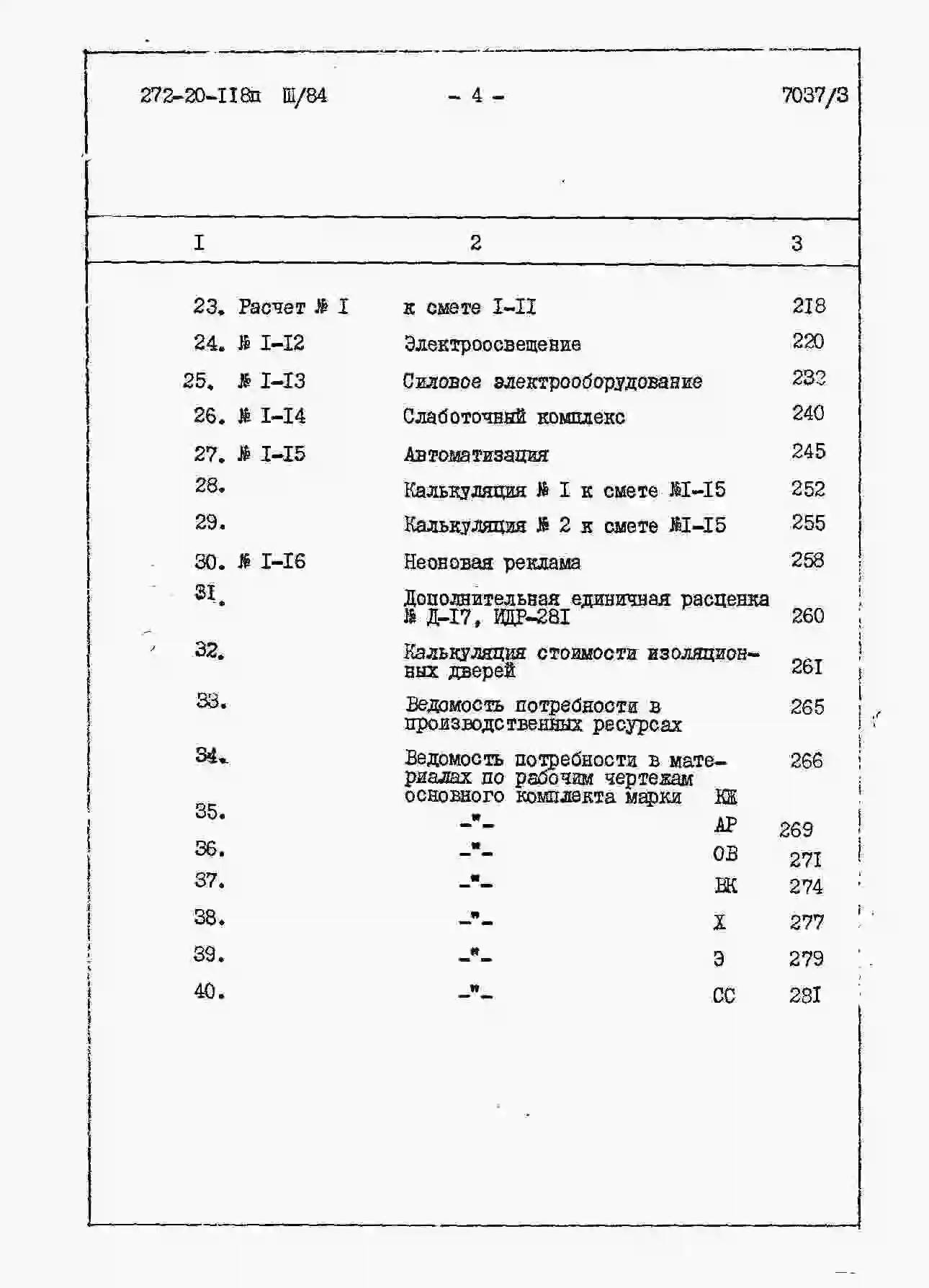

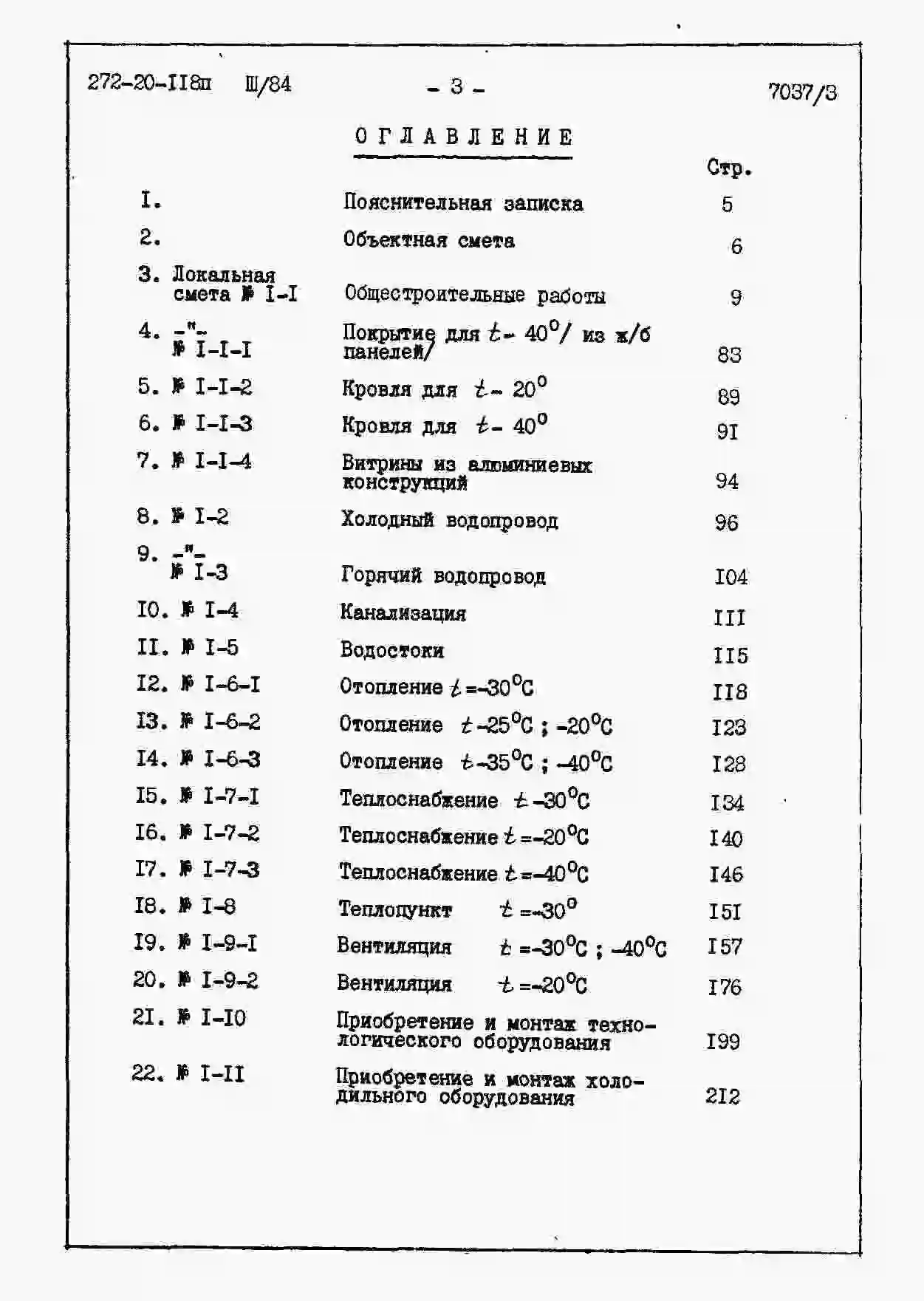

Сметы, ведомости потребности в материалах
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ.
Обеденный зал – 184,3 м2.
Вестибюль с гардеробом – 38,04 м2.
Магазин кулинарии – 34,09 м2.
Подсобное помещение магазина – 9,01 м2.
Женский и мужской гардеробы – 23,03 м2.
Санузлы, душевые – 19,54 м2.
Контора, комната зав.производством – 12,32 м2.
Гардероб официантов – 9,20 м2.
Кладовые сухих продуктов и напитков – 13,11 м2.
Кладовые инвентаря и уборочного инвентаря – 6,83 м2.
Кладовая белья – 4,94 м2.
Кладовая тары – 10,23 м2.
Моечная тары и тары полуфабрикатов – 5,01 м2.
Моечная столовой посуды и сервизная – 36,65 м2.
Моечная кухонной посуды – 7,0 м2.
Горячий цех и раздаточная – 91,30 м2.
Холодный цех – 9,62 м2.
Доготовочный цех – 9,55 м2.
Хлеборезка – 9,23 м2.
Буфет – 7,03 м2.
Подсобное помещение буфета – 5,00 м2.
Охлаждаемые камеры – 21,54 м2.
Машинное отд.охлаждаемых камер – 4,99 м2.
Венткамеры – 41,56 м2.
Электрощитовая – 13,76 м2.
Комната тепловой завесы и узел ввода – 16,02 м2.
Загрузочная – 14,33 м2.
Коридоры с тамбурами – 61,38 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ.
Фундаменты – сборные железобетонные по серии ИИ-04-1, в.6. типоразмеров – 2; фундаментные стеновые блоки по ГОСТ 13579-78, типоразмеров – 5; фундаментные балки по серии 1.415-1, в.1, типоразмеров – 1; фундаментные плиты по серии 1.112-5, в.2, типоразмеров – 1; связи-распорки по серии ИИ-04-18, в.1в, типоразмеров – 4.
Колонны – сборные железобетонные по серии ИИ-04-2, в.8, типоразмеров – 2; по серии 1.423-3, в.1,2, типоразмеров – 1.
Ригели – сборные железобетонные по серии ИИ-04-3, в.4, ч.1,2, типоразмеров – 2.
Диафрагмы жесткости – сборные железобетонные по серии ИИ-04-6, в.5, ч.1,2, типоразмеров – 1.
Стены – сборные стеновые панели по серии ИИ-04-5, в.5,6, типоразмеров – 16.
Покрытие – сборные железобетонные плиты по серии ИИ-04-4, в.17, типоразмеров – 5; по серии 1.141-1, в.1,6, типоразмеров – 2; по серии 1.465-7, в.3, ч.1, типоразмеров – 1.
Перегородки – кирпичные, пенобетонные и гипсобетонные.
Перемычки – сборные железобетонные по серии 1.139-1, в.1, типоразмеров – 3.
Кровля – рулонная 4-х слойная, утеплитель пенобетон ∂-300кгс/м3.
Полы – линолеум, керамическая плитка, бетонные и мозаичные.
Окна – деревянные по ГОСТ 11214-65, типоразмеров – 2.
Витражи и наружные двери – металлические по серии 1.236-3, в.3.
Двери внутренние – деревянные по ГОСТ 6629-74, типоразмеров – 5; по серии 1.135-1, альбом 1, типоразмеров – 2.
отделка наружная – стеновые панели заводской готовности с фактурной отделкой поверхности.
Отделка внутренняя – окраска масляная, клеевая, глазурованная плитка.
Наибольшая масса монтажного элемента /фундамент/ - 3,5т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – объединенный-хозяйственно-производственный от городских сетей. Напор на вводе – 16,0м.
Канализация – раздельными-хозяйственными и производственная в городскую сеть.
Отопление – центральное водяное от внешнего источника с температурой теплоносителя 1500-700С.
Вентиляция – приточно-вытяжная с механическим и естественным побуждением.
Горячее водоснабжение – от внешнего источника тепла.
Водостоки – в наружные сети ливневой канализации.
Электроосвещение – люминесцентное и лампами накаливания.
Электроснабжение – от городских сетей напряжением 380/220В.
Слаботочные устройства – телефонизация, редиофикация.
Холодоснабжение – автоматическое от фреоновой установки.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
За расчетный показатель принято одно посадочное место. Расчетных единиц – 110. В проекте разработаны варианты из железобетонных помещений и витрин из алюминия. Сметная документация составлена в нормах и ценах 1984 года.
Область применения – 1В подрайон, 2 и 3 климатические районы на территориях с просадочными грунтами 2 типа.
Расчетная температура наружного воздуха -200, -300, /основное решение/, -400С.
Вес снегового покрова – 150кгс/м2.
Скоростной напор ветра – 45кгс/м2.
класс здания – 2.
Степень долговечности – 2.
Степень огнестойкости – 2.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
